Разновидности и устройство буроинъекционных свай

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

  • необходима закладка фундамента на нестабильных грунтах;
  • требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
  • необходимо сохранить естественный ландшафт от разрушений при строительстве;
  • исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

  1. Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
  2. БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
  3. Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

Преимущества использования буроинъекционных свай

Буроинъекционные сваи – это

  • Увеличение прочности и надежности фундамента и конструкций зданий.
  • Сокращение времени строительства, поскольку монтаж буроинъекционных свай максимально автоматизирован и не требует малоквалифицированного ручного труда.
  • Сокращение финансовых затрат вытекает, в первую очередь, из сокращения временных затрат.
  • Широкий спектр применения – фундамент, стенки котлованов, несущие конструкции зданий и т.д.
  • Расширение ареала строительства. С буроинъекционными сваями можно строить здания там, где применение традиционных свай под запретом из-за опасности повреждения рядом стоящих строений.

Рис
.: Заливка бетона в металический каркас буроинъекционной сваи

Недостатки при обустройстве

Использование буроинъекционной технологии имеет и определенные недостатки. Так, во время обустройства этих свай, в отличие от набивных и буронабивных опор, нет искусственного уплотнения почвы. То есть их несущая возможность находится на уровне природного состояния.

Использование буроинъекционных опор зачастую является невозможным из-за угрозы выдавливания бетонного состава из почвы грунтовыми водами до его полного засыхания. Этот процесс может произойти при сооружении оснований в песчаных обводненных почвах с высоким коэффициентом фильтрации, а также активным передвижением подземных вод.

Некоторые сомнения относительно качества уже изготовленных фундаментов может вызывать и технология их обустройства. Нередко появляются сложности во время погружения арматурного каркаса в бетон, который при низком давлении опускается на глубину не больше 75−85% длины опоры. Последующее погружение армирования, которое происходит под повышенным давлением, приводит к нарушению целостности арматуры, ее выпиранию из стен опоры. То есть нижний участок сваи находится почти без армирования.

Классификация

Сваи буроинъекционного типа разделяются на две категории в зависимости от того, какая часть сваи передает основную нагрузку на грунт:

  • Сваи-стойки – упираются в глубоко залегающие слои твердых пород, передают нагрузку через пяту;
  • Висячие сваи – устанавливаются на участке без прочного несущего слоя, передают нагрузку на грунт через боковую поверхность.

В связи с преобладанием слабых и сжимаемых грунтов большинство свай буроинъекционного типа являются висячими

При установке висячих свай особое внимание уделяется качественному сцеплению между поверхностью сваи и стенками скважины

Метод БИС

хорошо подходит для уже построившихся строений, а также для новых.

предоставляет услуги по усилению буроинъекционных свай в Москве и Московской области. Обращайтесь по контактным номерам и проконсультируйтесь с менеджером, который ответит на все интересующие вопросы.

Выполнение работы с применением этого метода:

  1. Составляется расчет
  2. Разработка проекта
  3. Определение почвы
  4. В отмеченных местах начинается бурение (происходит согласно составленным расчетам)
  5. Изготовление специального раствора (цемент и песок)
  6. Скважины наполняют бетоном
  7. Скрепление с фундаментом
  8. Прессуются конструкции, которые высохли

Принцип технологии

Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.

Требования к армированию и бетонированию

С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:

  1. Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
  2. Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
  3. К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
  4. Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
  5. Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.

Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.

Условия монтажа

Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:

  1. Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
  2. Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
  3. Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
  4. После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
  5. После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
  6. Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

  • буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
  • буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
  • буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
  • буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

  • По несущей способности грунта под пятой сваи,
  • По прочности конструкции сваи,
  • По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Отличия буроинъекционных свай от буронабивных

Буроинъекционные сваи существенно отличаются от своих буронабивных аналогов. Первые рассчитаны, прежде всего, на укрепление имеющихся опорных оснований и прочих конструкций, вторые монтируются перед возведением таковых.

Буроинъекционные сваи используются для восстановления прежней проектной прочности конструкции или увеличения таковой. К примеру, если владелец дома решил достроить мансардный этаж и результаты расчетов при этом показали, что нагрузки на фундамент превысят максимально допустимые по проекту, целесообразнее будет прибегнуть к использованию буроинъекционных свай, нежели выполнять любые другие манипуляции с имеющимся опорным основанием.

Теперь вы знаете все необходимое о буроинъекционных сваях и особенностях их применения.

Какие есть виды буровых свай и в чем их отличия?

По технологии устройства боровые сваи делятся на силовые элементы с обсадной трубой и без нее. В первом случае инвентарный инструмент предотвращает обрушение скважины в процессе строительства. Шурфы без оболочки эффективны только в условиях с высокоплотным грунтом.

Помимо буроинъекционных свай, используют такие типы силовых конструкций:

  1. Буронабивные опоры с одинаковым круглым сечением по всей оси – традиционный способ закладки фундамента в частном домостроении.

  2. Опоры с круглым сечением, имеющие уширение на конце – благодаря широкой подошве, размер которой превышает диаметр сваи, фундамент характеризуется максимальной устойчивостью и несущей способностью.
  3. Буроопускные сваи – металлические конструкции с круглым диаметром сечения. В нижней части столба имеется уширение с вертикальными ребрами жесткости. Такие фундаменты используют для строительства на вечномерзлом и тугопластичном грунте, а также на участках с содержанием крупных обломков.

Сравнение цен

Среднерыночная стоимость строительства свайно-бурового фундамента по различным технологиям:

Тип силовой конструкцииСтоимость услуги, руб./м.пог.
Буронабивные опоры1000
Буроопускные сваи1500
Буронабивные опоры с уширением1400
Буроинъекционные сваи по технологии CFA1900
Буроинъекционные сваи по технологии DDS1500

Представленные выше цены являются ориентировочными и не могут рассматриваться в качестве оценки преимуществ той или иной технологии: каждый метод устройства фундамента практичен и удобен в своей сфере.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Буроинъекционные сваи и их особенности

Отличительной особенностью таких свай является небольшой диаметр, редко превышающий 13 – 25 см и относительно большая глубина. Материалом для ствола буроинъекционых свай является мелкозернистый армированный бетон
. Изготавливаются сваи путем инъекции бетона в скважину под давлением.

Раствор для получения мелкозернистого бетона состоит из цемента, соответствующего марке раствора, требуемому сроку схватывания и агрессивности среды. Инертным заполнителем в растворе служит мелко- и среднезернистый песок, а пластифицирующей добавкой – бетонитовый порошок.

Для устройства корневидных свай используют разнообразные растворы в зависимости от задач, которые они должны решить: цементные, цементно-песчаные, цементно-бетонитовые и растворы других составов.

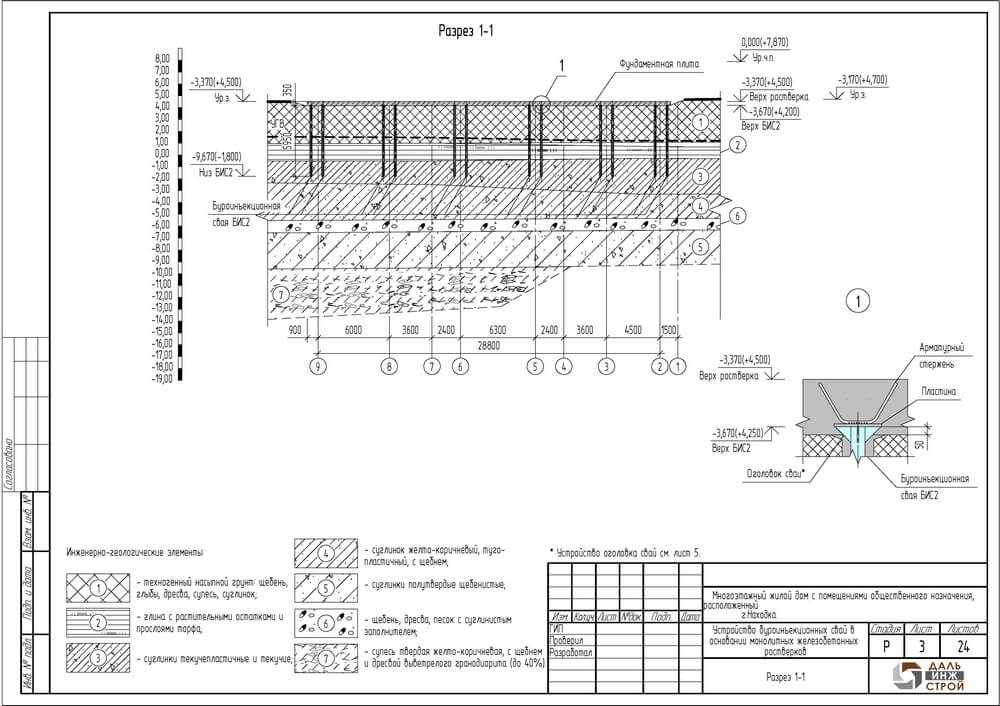

Устройство буроинъекционных свай для усиления фундаментов – наиболее частая область применения данных изделий.

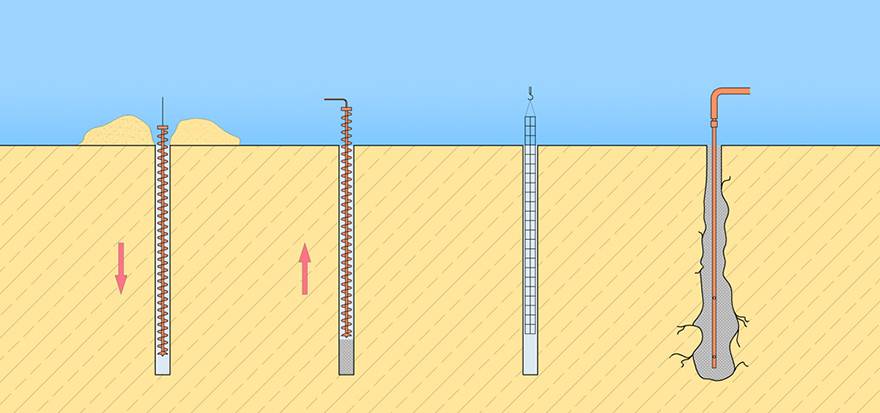

1. Бурение скважины 2. Заполнение скважины мелкозернистым бетоном с одновременным подъемом буровой колонны 3. Установка армокаркаса в скважину 4. Инъекция цеметного раствора в нижнюю часть скважины через специальную трубку

В зависимости от видов грунта, залегающего под нижним концом, корневидные сваи
подразделяются на висячие сваи и сваи-стойки. Конструкции, опирающиеся нижними концами на скалу, относятся к сваям-стойкам, а сваи, которые опираются на грунт нижним концом и боковой поверхностью – к висячим сваям. Последние применяются часто в сжимаемых грунтах.

В зависимости от характера нагрузки буроинъекционные сваи армируются либо в верхней части сваи, либо на всю длину. Длина секции арматуры зависит от высоты помещения, в котором идут работы. Армированный каркас может устанавливаться как до опрессовки скважины, так и после нее, а также одновременно с ней. Арматура корневидных свай имеет специальные фиксирующие элементы, которые выполняют ее отцентровку в скважине для обеспечения проектной толщины бетонного слоя. Сварные стыки, соединяющие арматурные каркасы по всей длине сваи, обеспечивают равномерную прочность арматуры. Расстояние между отдельными стержнями продольной арматуры по контуру сваи должно составлять не меньше диаметра стержня.

Принцип технологии

Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.

Требования к армированию и бетонированию

С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:

  1. Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
  2. Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
  3. К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
  4. Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
  5. Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.

Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.

Условия монтажа

Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:

  1. Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
  2. Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
  3. Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
  4. После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
  5. После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
  6. Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.

Принцип технологии

Для буроинъекционных опор в земле делаются скважины диаметром до 40 см. При достижении необходимой глубины они наполняются водоцементным или цементно-песчаным составом, подающимися внутрь под большим давлением с помощью полого шнека. За счет подачи раствора под давлением его можно заливать и в горизонтально, и в вертикально сделанные скважины. Затем в еще не застывший бетон устанавливается армированное каркасное основание.

Требования к армированию и бетонированию

С учетом действующего СНиП существуют определенные требования к бетонированию и использованию армирования в буроинъекционных сваях. Технология установки:

  1. Сечение устанавливаемого каркаса должно быть всегда меньше на 14 см, в отличие от диаметра пробуренной полости. Это позволяет избежать заклинивания каркаса в скважине.
  2. Для армирования применяются пространственные каркасы, у которых продольные пояса находятся на одинаковом расстоянии по отношению друг к другу. Минимальное число продольных прутьев — 6 штук, класс арматуры — А3 (сечение — не менее 18 мм).
  3. К армирующим каркасам предъявлены высокие требования относительно жесткости. Крепление элементов производится с помощью сварки, арматура должна быть дополнительно усилена стальными кольцами, находящимися с внешней части каркаса с дистанцией 2 м. Устанавливаются кольца с шириной 5−10 см, толщиной — 8−10 мм.
  4. Наибольшая длина арматуры — 11,7 м. Если требуется установка каркаса в скважину большего размера, то отдельные части свариваются друг с другом на стройплощадке.
  5. Для устройства буроинъекционных свай используется бетон М300 с классом сжатия не менее В22,5.

Также требуется заливка защитного бетонного слоя вокруг каркаса слоем не менее 7 см. Равномерное расположение арматуры в скважине достигается благодаря креплению фиксаторов на металлических кольцах жесткости.

Условия монтажа

Также существуют требования и к непосредственно процессу монтажа БИС. С учетом СНиП должны быть соблюдены следующие условия:

  1. Во время постоянных работ можно бурить близлежащие скважины с шагом, который не превышает 3 диаметра уже находящейся сваи. Если дистанция меньше допустимой, разрабатывать новую опору можно только по истечении суток после заливки бетоном предыдущей опоры.
  2. Процесс заливки бетоном производится при постоянных поступательно-возвратных передвижениях шнека.
  3. Обязательное сохранение постоянного давления подачи бетонного раствора при наполнении полости, при его снижении требуется уменьшить время извлечения шнековой колонны.
  4. После окончания процесса заливки бетоном МБУ должна отъехать от скважины. Грунт, который был выработан во время установки опоры, убирается с помощью экскаватора.
  5. После очистки территории в устье скважины устанавливается кондуктор и выполняется заливка бетоном надземной части опорного столба.
  6. Армирование сваи производится тут же по окончании наполнения полости бетоном и очищения устья скважины.

Области применения буроинъекционных свай

Усиление несущих конструкций сооружений

Буроинъекционные сваи рекомендованы к применению в случае повышения требований к несущей способности объекта (увеличение количества этажей, расширение мостов и эстакад, установка более тяжелой промышленной техники), а также при аварийной осадке зданий и сооружений из-за изменения геологических условий, износа или перегруженности несущих конструкций. Благодаря современной технологии установки, буроинъекционные сваи могут применяться для укрепления фундаментов уже существующих построек даже в условиях плотной городской застройки, а также на площадках с проблемными геологическими условиями.

Усиление несущих конструкций сооружений при аварийной осадкеУсиление несущих конструкций сооружений при недопустимых горизонтальных перемещениях
1 — существующий фундамент; 2 — буроинъекционные сваи; 3 — слабый грунт; 4 — плотный грунт

Создание новых объектов вблизи уже существующих сооружений

Строительные проекты, предусматривающие создание какого-либо объекта на минимальном расстоянии от уже существующего, относятся к числу наиболее технически сложных. Для того, чтобы защитить фундамент и стены построек от вибрации и повышенных нагрузок в период строительства и последующей эксплуатации нового объекта, их укрепляют при помощи буроинъекционных свай. Использование свай дает возможность минимизировать риски деформации, неправильной осадки и подвижки грунта в процессе строительных работ. Благодаря применению малогабаритных буровых машин и мобильных бетонозаводов, выполнить работы по установке буроинъекционных свай можно даже в условиях ограниченного пространства (строительство туннеля, надстройка зданий, укрепление существующего фундамента, создание подземных парковок).

Строительство туннеля рядом с существующими зданиямиНадстройка существующего здания
1 — существующие фундаменты; 2 — новые фундаменты на сваях

Коррекция крена здания

Повышение уровня грунтовых вод, переувлажнение грунта и износ несущих конструкций часто часто приводят к сильной неравномерной осадке сооружений, возведенных на традиционном плитном или ленточном фундаменте. Единственным способом остановить разрушение исторических зданий в подобных случаях является использование буронабивных свай. Существует две технологии устранения крена:

  • Фундамент усиливается сваями в точке максимальной осадки, через необходимый промежуток времени проводится усиление также других точек фундамента, просевших до нужной отметки;
  • Наиболее просевший участок фундамента укрепляется путем ввода свай, затем другие зоны фундамента искусственно опускаются до той же отметки путем ослабления оснований по методике замачивания или выборки грунта.
Коррекция крена здания 1 — положение фундаментов до начала усиления; 2 — буроинъекционные сваи I стадии усиления; 3 — сваи II стадии усиления; 4 — сваи III стадии усиления

Строительство на проблемных грунтах

В целом ряде случаев установка буроинъекционных свай становится единственным способом создания долговечных и устойчивых фундаментов под различные объекты. Особенно рекомендовано использование свайных несущих конструкций в следующих случаях:

  • Работа на грунтах с крупными скальными включениями или сильными показателями просадки;
  • Строительство на участках с уклоном более 8%;
  • Создание фундамента на слабых грунтах при недостаточной толщине глубоко залегающих твердых пород;
  • Строительство на участках с «плывунами» или высоким уровнем грунтовых вод.
Усиление оснований фундаментов под оборудованиеФундамент мостовой опоры в сложных грунтовых условиях
1 — сваи; 2 — крупнообломочный материал; 3 — фундамент

Создание фундамента «стена в грунте»

Фундамент типа «стена в грунте» относится к числу наиболее прогрессивных типов опорных конструкций и позволяет возвести масштабные высотные сооружения даже на малосвязных, слабых и переувлажненных почвах. Также сооружения типа «стена в грунте» широко применяются в качестве подпорных стен для защиты от оползней, а также противофильтрационных завес, предохраняющих подземные сооружения от грунтовых вод. Суть технологии «стена в грунте» заключается в создании узкой траншеи или ряда скважин, которые заполняются цементной смесью. При работе в условиях плотной застройки «стена в грунте» из буронабивных или буроинъекционных свай позволяет в кратчайшие сроки создать прочные опорные конструкции и избежать повреждения фундаментов соседних зданий.

Подпорные стены для противооползневой защитыСоздание фундамента «стена в грунте»

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

  • необходима закладка фундамента на нестабильных грунтах;
  • требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
  • необходимо сохранить естественный ландшафт от разрушений при строительстве;
  • исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

  1. Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
  2. БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
  3. Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

Общий принцип создания буроинъекционных свай и различные технологии

Устройство буроинъекционных свай определяется технологией их монтажа – в скважину заливается бетонный раствор, в нем устанавливается армирующий каркас. Лучше всего показали себя технологии без использования обсадных труб. Они более просты в реализации, экономичны и дают отличные результаты.

CFA

Технология CFA предусматривает использование для бурения непрерывного полого шнека. В процессе его погружения в грунт выбуренная порода удаляется из скважины. После достижения необходимой глубины шнек начинает подниматься, в то время как по его каналу подается бетонный раствор, заполняющий скважину. Заключительным этапом работ является погружение армирующего каркаса в жидкий раствор.

DDS

Принципиальным отличием технологии DDS является метод выполнения скважины. В этом случае грунт не эвакуируется, а уплотняется, образуя прочные стенки. В остальном (заливка раствора, установка арматуры) последовательность действий аналогична.

Оборудование для установки

Универсальная буровая установка

Закладка стержнейведется с применением специальной техники. С помощью подручных приспособлений и инструментов также можно поставить буроинъекционные стержни, но только для малых строений загородного типа.

Разные установки на базе силового агрегата отличаются техническими параметрами и мощностью. Навесные приспособления с мощной помпой монтируются на любом автомобиле. Используются самоходные МБУ — мобильные буровые установки с колесным или гусеничным ходом. Для строительства зданий больше используются автомобильные платформы, т.к. они более мобильные.

Базовая колонна содержит элементы:

  • шнековый бур;
  • вращатель;
  • вертлюг;
  • металлическая мачта;
  • гидроподъемник.

Оборудование для установки буроинъекционных свай

Скорость обустройства фундаментов из буроинъекционных свай непосредственно зависит от оборудования, которое используется для их установкиДля монтажа БИС применяются мобильные буровые установки с непрерывным полым шнеком (CFA), попросту говоря — инъекционной трубой. Визуально буровая колонна в CFA установках аналогична колонне обычных ямобуров — та же спиральные лопасти, однако внутри такой колонны расположен канал для подачи бетонного раствора.

Первый цикл работы CFA установок заключается в создании скважины под будущую сваю — грунт по лопастям буровой колонны поднимается наверх, пока не будет достигнута требуемая проектом глубина скважины. При этом инъекционная полость буровой колонны закрыта заглушкой , предотвращающей попадание в отверстие почвы.

Далее, в буровую колонну насосом нагнетается бетонный раствор и происходит поднятие колонны с одновременным заполнением скважины бетоном. Все современные CFA-установки выполняют подачу бетона под давлением, в результате чего он уплотняется и свая получает большую прочность. Затем на установку вместо буровой колонны монтируется вибропогружатель и в заполненную бетоном скважину опускается армирующий каркас.

Рис. 1.5: Установка для бурения под буроинъекционные сваи БМ-881

Строительная компания «Богатырь» обладает парком современного оборудования для бурения лидерных скважин под буроинъекционные сваи:.

  • БМ-881 — установка, обладающая мощным силовым агрегатом, способным выполнять бурение скважин под БИС даже в промерзшем грунте;
  • КГ-12м — наша «тяжелая артиллерия», оборудованная навесной установкой СО-2, которая может бурить скважины под сваи глубиной до 30 метров.

Важно! современное буровое оборудование обладает высокой продуктивностью — фундамент под дом средних размеров может быть обустроен за 1-2 рабочие смены

Спецтехника для установки свай

Для организации буроинъекционных опор используют мобильные буровые установки (МБУ). При сооружении фундаментов чаще всего используют колесные МБУ.

Буровое оборудование МБУ находится на основной платформе, которая крепится к транспортному шасси на шарнирных соединений. С учетом вида платформы спецтехника бывает поворотной и фиксированной. Для бурения каждой следующей скважины МБУ с фиксированным механизмом необходимо изменять положение, при этом наличие поворотной техники позволяет машине бурить одновременно несколько скважин с учетом их расположения.

Основная рабочая часть МБУ — буровая колонна, состоящая из вертлюга, бура шнекового типа, подъемных цилиндров, вращателя и металлической мачты, по которой передвигается шнек.

Острие бура комплектуется заглушкой, предотвращающей заполнение скважины землей во время разработки полости. При окончании бурения, когда производится заливка бетоном, подаваемый по скважине раствор выдавливает из своего штатного места заглушку.

Нагнетание состава в шнек происходит за счет бетононасоса. МБУ подсоединяется к буровой колонне с помощью вертлюга, куда подключаются подающие шланги. Допустимое давление подачи бетонного раствора — 10 мПа.

https://youtube.com/watch?v=knQyMVTeTfc

Устройство буроинъекционных свай (БИС)

Формирование буроинъекционной сваи

Используют густой бетон марок от М400 и больше, объем воды составляет 40 – 70% от кубатуры цемента. Бетон должен набирать прочность 15 МПа через неделю твердения, 30 МПа и более — через 28 суток. Сваи армируют объемными каркасами или закладывают внутрь единичные стержни. В ответственных случаях применяют металлические трубы или делают комбинированную основу. Вид армокаркаса принимают по расчету в соответствии со СНиП 2.02.03-1985.

Бетон готовят на объекте или доставляют с завода, при этом время подвоза не должно превышать 15 минут. В процессе обустройства тщательно контролируют скорость вращения шнека и количество ударов при заглублении оболочки, чтобы не выбрать лишний грунт. Иначе будет перерасход материалов на замещение вынутой земли, и арматура может быть установлена на неправильной высоте. Металлический каркас заглубляют непосредственно после извлечения бура или ставят уже в бетонную смесь.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
