Разновидности устройств газового отопления в доме

Достоинства и недостатки газового отопления

Оборудование газовое для отопления, нагрева воды и теплоаккумулятор

Принцип действия приборов, работающих на природном горючем, прост и понятен. Находящаяся в теплообменнике вода под воздействием пламени нагревается, после чего начинает циркулировать по системе. Движение осуществляется самотеком или маломощным центробежным насосом. Проходя по обвязке, жидкость отдает тепло, возвращается в котел, после чего цикл повторяется. Если квартира или загородный дом долгое время стоит без хозяев и не отапливается, в систему заливается антифриз.

Газовое отопление дома имеет следующие преимущества:

  • Экологическая чистота. При сгорании топлива образуется только водяной пар, совершенно безопасный для человека и окружающей среды.
  • Высокая теплоотдача. Природное сырье выделяет большое количество энергии, намного превосходя традиционное сырье – дрова и уголь.
  • Экономичность. Сегодня отопление газом обходится значительно дешевле, чем всеми остальными источниками энергии, применяемыми для поддержания тепла в частных строениях. Этому способствует огромные запасы природных ресурсов и развитая система их транспортировки.
  • Пожарная безопасность. Горение происходит в закрытых камерах, контакт огня с предметами интерьера исключается. Настройка системы подачи топлива ограничивает его поступление и отключает при возникновении нештатных ситуаций.
  • Автономность. Современные электронные приборы дают возможность включать и отключать котел, понижать и повышать температуру в помещениях в соответствии с заданной программой.
  • Функциональность. Различные модели применяются не только для организации отопления, но и для подогрева воды для бытовых нужд.
  • Широкий выбор устройств, различающихся по размеру, стоимости, мощности и наличием дополнительных опций.
  • Выбор вариантов подключения. Источником поступления газа может быть центральная магистраль, газгольдер или стандартные бытовые баллоны многоразового использования.
  • Возможность монтажа системы своими руками. Для этого необходимо иметь набор бытовых инструментов и приобрести несколько недорогих специальных приборов.

5 ZOTA 9 Lux

Глядя на стоимость этого электрокотла, кто-то может засомневаться в его надежности. Однако после изучения его характеристик явных недостатков конструкции мы не выявили. Более того, по количеству функций равных ей нет даже среди более дорогих моделей. В 9-киловаттном электрическом котле, рассчитанном на обогрев 90 кв.м., реализован целый ряд «люксовых» особенностей: электронное управление, базирующееся на работе 5 контроллеров, защита блока управления от перенапряжения до 400В, погодозависимая автокоррекция температуры теплоносителя, функция подключения теплого пола и др.

С точки зрения экономичности теплогенератора интересна функция хронотермостата – с его помощью пользователь задает программу, в какое время дома должно быть тепло, а в какое – можно сделать микроклимат попрохладнее. Такой термостат с таймером очень удобен для настройки работы по самому выгодному тарифу расхода электроэнергии – ночному. Справедливости ради упомянем и о минусах аппарата: в частности, пользователи предупреждают о дороговизне замены вышедших из строя ТЭНов, так что начало эксплуатации лучше предварить чтением инструкции.

Правила организации котельной для дровяного теплоснабжения

Схема котельной в частном доме

Профессиональная организация дровяного отопления частного дома самостоятельно подразумевает обустройство котельной. Это должно быть отдельное помещение, в котором располагается котел и средства регулирования его работой.

Если дровяное теплоснабжение на дачу делается по гравитационной схеме — котел должен располагаться в самой низкой точке системы. Для принудительного теплоснабжения таких требований нет. Также следует подготовить помещение, в котором будет монтироваться отопительное оборудование. Оно должно отвечать следующим требованиям:

  • Высота потолков – не менее 2,5 м;
  • Полезная площадь – от 6 м². При этом ее минимальный объем должен составлять 15 м³;
  • Принудительная вентиляция. Показатель воздушного обмена — трехкратный от объема во время работы дровяного котла для теплоснабжения дома;
  • Параметры дымоходного канала. Минимальная высота – 4 м. Диаметр зависит от подсоединяемого патрубка котла, но не менее 100 мм;
  • Для проведения профилактических и ремонтных работ необходимо обеспечить свободный доступ ко всем сторонам дровяного отопительного котла для дачи;
  • Освещение должно быть комбинированным – естественное и искусственное.

Немаловажным моментом является обеспечение пожарной безопасности. Для этого необходимо использовать только негорючие материалы для отделки помещения. Если в отоплении частного дома с помощью дровяного котла используются электрические элементы – следует обеспечить подвод линии электропередач. Установка контура заземления осуществляется только по требованию производителя.

Одной из проблем в работе печи дровяного теплоснабжения является вероятность возникновения обратной тяги. Для минимизации этого эффекта рекомендован монтаж специальной конструкции на дымоход.

Преимущества

К плюсам этого типа обогрева относят:

  • экономичность при использовании магистрального газа;
  • коэффициент полезного действия до 95%;
  • возможность отапливать крупные дома;
  • вариативность отопления, т. к. есть выбор между жидкостным и воздушным вариантами;
  • экологичность (продукты сгорания минимально загрязняют окружающую среду);
  • автоматизация (с магистральным газом система работает самостоятельно, включая контроль и обеспечение особых режимов отопления в разных помещениях);
  • при использовании воздушного обогрева нет необходимости в радиаторах и трубах в помещениях;
  • широкий выбор дополнительных функций: при воздушном отоплении — очищение и увлажнение воздуха, вентиляция, кондиционирование;
  • безопасность, обеспечиваемая датчиками;
  • в систему подключается контур снабжения дома горячей водой.

Нюансы расчетов

Зная месячное потребление газа , можно определить годовую потребность в газовом топливе. Эти расчеты действительны для магистрального газа и несколько будут отличаться для сжиженного. Отопительный сезон зависит от географического места установки . Он определяется табличным способом по СНИПу 23.01.99 “Строительная климатология и геофизика”. Например, для города Москва – 214 суток.

Расчет газа для отопления: 36,96 Х214=7909 м3, хотя на самом деле это максимально возможный расход, поскольку минимальная температура наружного воздуха в зимний период , будет всего лишь несколько дней , а средняя температура будет намного выше. И именно она будет определять фактический расход топлива. Но для выбора оборудования берется максимальный расчет, чтобы была обеспечена надежная работа нагревателя при самых низких температурах.

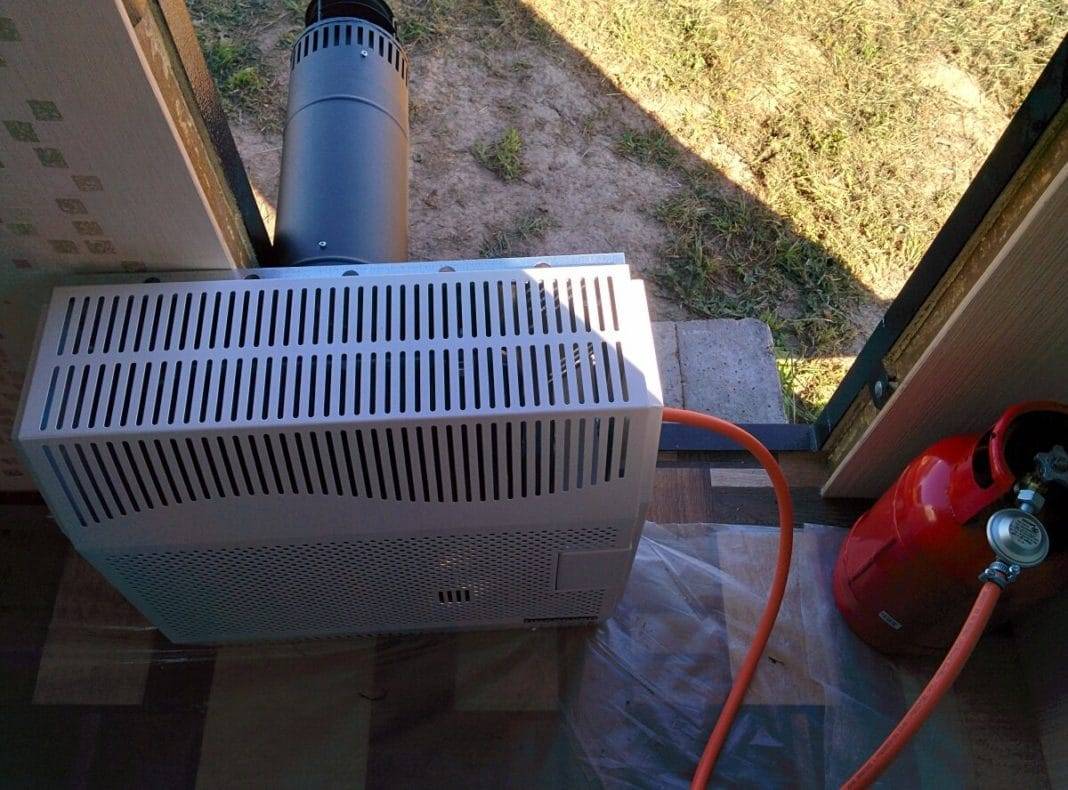

Конвектор на баллонном газе

Этот конвектор газовый обладает своими особенностями, которые надо учитывать при выборе модели . Самый оптимальный вариант устройства с чугунным теплообменником и блоком управления.

Аналогично природному газу здесь также учитывают мощность, при этом нужно понимать, что эти агрегаты эффективны в пространстве, поэтому для каждого устанавливают отдельный. Для квартир рекомендуются аппараты с закрытой камерой коаксиальным дымоходом, но даже при этом его не разрешают устанавливать в многоэтажном доме из-за высокой взрывоопасности баллонных установок.

Конвектор на баллонном газе

Многие владельцы домов такое отопление оборудуют вместе с установкой газгольдеров, заправляемых газом на весь отопительный сезон.

Расчеты по определению объема необходимого газа аналогичны вышеуказанным, за исключением того, что низшая удельная теплота сжигания сжиженного газа принимается 12.8 кВт/кг, а КПД – 0,92.
Для вышеприведенного примера, нагрева дома с площадью 150 м2 расчет необходимости сжиженного газа:

15 / 12.8 х 0.92= 1.27 м3 / ч сжиженного газа.

Суточное потребление – 1.27 х 24 = 30,57 м3, а

Месячное потребление – 30.57 х 30 = 917 м3
Как очевидно, в случае применения сжиженного газа его потребуется меньше в месяц почти на 170 м3. Тем не менее, это не означает, что в целом такое отопление будет дешевле, поскольку стоимость его намного выше магистрального газа. Кроме того сжиженный газ уступает природному и по многим другим показателям, поэтому конвекторы на сжиженном газе устанавливают только в районах, где отсутствует центральное газоснабжение.

Газовый конвектор на природном газе

Эта модель предпочтительна для автономного отопления, но для того чтобы она эффективна работала нужно знать отличия и преимущества модификаций, которые реализуются через торговую сеть

После определения необходимой мощности агрегата, следующее на, что требуется обратить внимание – способ монтажа, который бывает настенный и напольный. Первые имеют малые габариты и вес, при этом довольно эффективны , но ограничены производительностью в 10 кВт

Для отопления больших производственных помещений, например, гаража или ремонтных мастерских, рекомендуется выбирать напольные варианты. Эти модели имеют большой вес и размеры за счет развитой поверхности нагрева теплообменника.

Современные газовые конвекторы оборудуются закрытыми камерами сгорания. Они монтируются совместно с коаксиальным дымоходом. В связи с тем, что забор воздуха выполняется с улицы, они, в процессе нагрева, не сжигают кислород , что создает положительные санитарно-гигиенические условия в помещении и является огромным плюсом, несмотря даже на повышенную стоимость установки, до 30 % в сравнении с открытыми топочными устройствами.

Виды газовых котлов

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций:

  • поддержание заданной температуры,
  • возможность программирования режимов по дням или часам,
  • совместимость с комнатными термостатами;
  • подстраивание работы котла под погоду,
  • летний режим — работа на нагрев воды без отопления;
  • возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Чем более широкий функционал у автоматики, тем дороже котел и его техническое обслуживание

Но также многие программы позволяют экономить топливо, что не мене важно. В общем, выбирать вам

Стоит ли морочить себе голову расчетами?

Действительно, казалось бы, зачем оно нужно – ведь в паспортных данных котла обычно указывается примерный расход газа. Умножай его на количество часов работы – и вот тебе готовый результат!

Ну что ж, попробуйте, перемножьте… Почти наверняка у вас получится столь большой показатель расхода, что станет страшно! А почему? Да потому что паспортная мощность котла и реальное значение необходимой тепловой энергии для обеспечения полноценного отопления – это далеко не одно и то же!

Да и какое значение умножать? В паспорте может показываться диапазон, то есть две границы – минимальный и максимальный расход. И разница между ними бывает очень существенная.

Таблица с паспортными данными линейки газовый котлов «Navien Prime». Конкретики ни по площади отапливаемых помещений, ни по расходу газа нет (да и быть не может). Так что же принимать в расчет?

Дело в том, что паспортная мощность котла – это его максимальные возможности. И вполне естественно, что когда выбирается оборудование, всегда закладывается определенный резерв. Например, проведением расчётов было получено, что для отопления дома необходимо 8,6 кВт тепловой энергии. Оптимальным решением станет приобретение котла с верхней границей мощности в 10÷12 кВт. Налицо вполне солидный запас мощности, но одновременно с этим — этот резерв не выглядит чрезмерным, приводящим к неоправданному возрастанию стоимости оборудования.

Далеко не факт, что этот резерв когда-либо будет востребован. Но бывает всякое – например, аномально холодная для конкретного региона зима .

То есть при выборе котла важно найти такую модель, которая стала бы «золотой серединкой», полностью обеспечивающий потребности в тепловой энергии для самых неблагоприятных условий и с адекватным запасом мощности. Но какой же расход газа будет при нормальной работе котла, а не на пределе его возможностей?

Но какой же расход газа будет при нормальной работе котла, а не на пределе его возможностей?

Правильнее будет при расчетах исходить от реально необходимой тепловой мощности системы отопления и от энергетического потенциала используемого топлива. Именно такой алгоритм и предлагается в настоящей публикации.

Ну а знание прогнозируемого расхода имеет вполне прикладное применение. Например, закладывается расходная статья семейного бюджета на предстоящий отопительный период. А при пользовании не сетевым, а привозным сжиженным газом – это еще и планирование регулярности и объемов пополнения запасов «голубого топлива».

Информация о нормальном расходе газа нередко помогает выявить появившиеся проблемы, наметить пути по максимальной экономии ресурсов.

Кроме того, информация о нормах расхода способна действовать и в своеобразном психологическом плане. Скажем, она может стимулировать хозяев дома к анализу потребления и изысканию возможностей максимальной экономии ресурсов.

Среднестатистический расход газа за месяц, день, час

Как рассчитать, сколько газа расходуется? Можно сделать приблизительно, невозможно учесть все факторы. Данные:

  • теплотворная способность газа;
  • КПД обогревателя;
  • теплопотери здания;
  • дополнительные расходы (например, система горячего водоснабжения ГВС).

Упрощенная версия, можно составить представление о предстоящих расходах. Расшифровка обозначений:

  • V – вычисляемый объем газа;
  • Q – необходимое тепло;
  • q – калорийность газа.

Объем газа сильно зависит от температуры, давления, учитывается объем паров газа при нормальном атмосферном давлении. Из 1 кг жидкой фазы газа получается примерно 450 литров паров. Чтобы вычислить, сколько тепла необходимо для обогрева, рассчитывают теплопотери стен, дверей, окон, пола, потолка. Если есть вентиляция – добавляют показатель. При использовании ГВС, показатель V умножают на коэффициент 1,15. Калорийность газа определяют по таблицам, переводят в кВт.

В качестве примера, можно рассчитать для дома, площадью 100 м2. Опираясь на таблицу, определяем среднее значение потерь в 120 Вт/м2ч, переводим в киловатты, получается 0,12 кВт/м2ч. Умножаем на общую площадь дома, получается 12 кВт/ч — показатель Q.

Используется сжиженная смесь пропан-бутанового газа, калорийностью 11,5 кВт/кг. Котел с закрытой камерой, производительностью 92%. Осталось вставить показатели в формулу. V = 12 : (11,5 х 92 : 100) = 12 : 10,58 = 1,13 м3/ч. В сутки получится 1,13 х 24 = 27,12, в месяц 813 м3.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпиваЕдиница измеренияУдельная теплота сгорания в кКалУдельная теплота сгорания в кВтУдельная теплота сгорания в МДж
Природный газ1 м 38000 кКал9,2 кВт33,5 МДж
Сжиженный газ1 кг10800 кКал12,5 кВт45,2 МДж
Уголь каменный (W=10%)1 кг6450 кКал7,5 кВт27 МДж
Пеллета древесная1 кг4100 кКал4,7 кВт17,17 МДж
Высушенная древесина (W=20%)1 кг3400 кКал3,9 кВт14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Как выбрать теплогенератор?

Выбирая отопительное оборудование нужно учесть массу деталей

В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор

Теплоемкость здания рассчитывается по формуле:

р=V·ΔT·k/860

p — искомая теплоемкость;

V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);

ΔT — разница температурных показателей в здании и за его пределами;

K — теплоизоляция (показатели материала, которым утеплено здание).

Показатели самых часто используемых материалов:

  • двойной слой кирпича — 1-1,9 Вт/м°С;
  • одинарный слой кирпича — 2-2,9 Вт/м°С;
  • деревянные панели или профнастил — 3-4 Вт/м°С;
  • современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.

Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.

Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию

Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.

Нюансы при выборе теплогенератора

Перед приобретением отопительного оборудования обязательно нужно:

  • обустроить дымоход для выхода токсичных газов;
  • продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
  • с помощью формулы рассчитать мощность устройства.

Выполнив все эти действия можно смело отправляться за приобретением.

Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы

Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:

  • тип и конструкция горелки — актуально, если может потребоваться смена топлива;
  • гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
  • качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.

Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.

Советы для выбора надежного оборудования

Следуя простым рекомендациям можно избежать приобретения некачественного товара:

  1. Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
  2. Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
  3. Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.

Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.

Как уменьшить расход газа

Общеизвестное правило: чем лучше утеплён дом, тем меньше горючего уходит на обогрев улицы. Благодаря этому в начале процесса установки системы для отопления необходимо выполнить высококачественную тепловую изоляцию дома – крыша/чердачный этаж, полы, стены, замена окон, герметичный уплотнительный контур на дверях.

Сэкономить горючее можно еще за счёт самой системы обогрева. Применяя полы с подогревом взамен батарей, вы получите более успешный обогрев: потому как тепло распространяется конвекционными потоками снизу вверх, чем ниже размещен прибор отопления, тем лучше.

Более того, нормативная температура полов 50 градусов, а отопительных приборов — примерно 90. Понятно, что полы экономнее.

Напоследок, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно согревать дом, когда он пустует. Достаточно держать низкую плюсовую температуру, чтобы не замерзли трубы.

Современная теплогенерирующая установка автоматика (виды автоматики для газовых отопительных котлов ) позволяет дистанционное управление: можно отдать приказ на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для отопительных котлов ). Ночью оптимальная температура немного ниже дневной, и т.д.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа

Показатель потребления

Количество расчетных единиц

Норма расхода тепла q, МДж/год

Годовой расход газа , м3/год

Результаты, м3/год

Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N1=136427,6

2800

6923067,49

Больницы для приготовления пищи и горячей воды

На 1 койку в год

1637,131

367911,5

Поликлиники для процедур

На 1 посетителя в год

3547,117

5335,796

Столовые и рестораны

На 1 обед и 1завтрак

14938822

1705670,755

ИТОГО:

9348138,911

Кварталы с газовыми плитами и проточными водонагревателями

(2-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N5=1219244,8

8000

31787588,63

Больницы для приготовления пищи и горячей воды

На 1 койку в год

2630,9376

591249,1485

Поликлиники для процедур

На 1 посетителя в год

5700,3648

8574,702

Столовые и рестораны

На 1 чел. В год

24007305

2741083,502

ИТОГО:

36717875,41

Годовые расходы газа крупными коммунально-бытовыми потребителями

Бани

На 1 помывку

3698992,9

2681524,637

Прачечные

На 1 т сухого белья

25964,085

8846452,913

Хлебозавод

На 1 т изделий

90874,298

8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С

-10

-15

-20

-25

-30

-35

-40

-50

а

1,45

1,20

1,17

1,08

1,00

0,95

0,85

0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Основные правила пожарной безопасности

Во-первых, необходимо тщательным образом защитить поверхность, на которую будет устанавливаться котел, от возгорания. Оптимальный вариант – это оцинкованная сталь и асбестовая подложка

Важно также учитывать то, что размеры подложки и подставки должны быть больше самой отопительной системы на 10 сантиметров по всему периметру.
Во-вторых, все прочие электрические приборы должны располагаться на расстоянии не менее 30 сантиметров от самого котла. Всю электропроводку не следует проводить над и под котлом, так как под воздействием горячего воздуха такая изоляционная система быстро выйдет из строя.
В-третьих, диаметр дымохода должен соответствовать патрубку на газовом котле, а также обладать тремя изгибами, но не более

Тип сечения должен быть круглым, в качестве материала выбирается нержавеющая сталь.
В-четвертых, дымоходный проем должен быть большего размера, чем сам дымоход. Это позволит проложить дополнительный слой изоляции при помощи асбеста или куска цементноасбестной трубы, что уменьшит уровень нагрева продуктов сгорания газа.
В-пятых, газовый котел должен находиться в отдельном помещении, с площадью в 4 м2, а также в нем должна быть дверь, ширина которой должна соответствовать 80 сантиметров, и окно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
