Газовые котлы со встроенным водонагревателем

Подключение бойлера к двухконтурному газовому котлу


Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см. В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

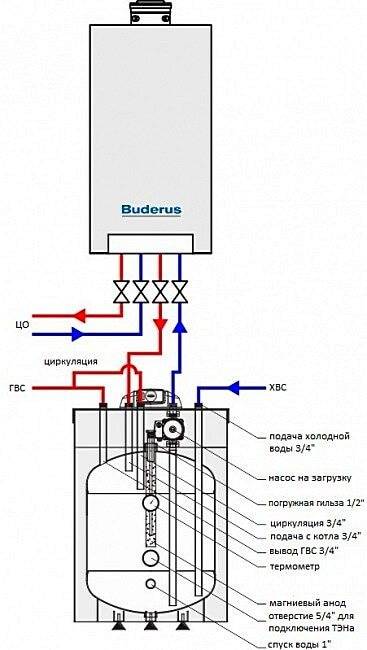

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Разновидности газовых котлов

Газовые устройства с бойлером косвенного нагрева могут отличаться по типу размещения и форме бака.

По принципу размещения: настенные и напольные

Могут быть:

  • настенные;
  • напольные.

Агрегаты первой категории представляют собой приборы небольшого объёма — до двухсот литров.

Напольный газовый котел в упаковке, с бойлером косвенного нагрева, установлен в специальном помещении.

Их устанавливают при помощи особых кронштейнов на устойчивую стену, которая может без потерь выдержать вес бака с водой. Понятно, что хлипкие перегородки из гипсокартона для этой цели не годятся. Обычно такие устройства приобретает одна маленькая семья в свой частный дом.

Вторые представляют собой вместительные нагреватели воды, рассчитанные на большое количество человек. Такие приборы уже потребуют обустройства специальной котельной.

Обычно их закупают предприятия и владельцы крупных коттеджей и усадеб.

По форме бака

  • Горизонтальными: очень громоздкие, зато для них не требуются насосы, они сами поддерживают воду в нужном объёме.
  • Вертикальными: отличаются небольшой вместимостью.

При выборе следует учитывать количество человек в семье, а также особенности планировки и наличие свободного пространства на даче или в доме.

Газовый напольный котел, установленный в котельной, и вертикальный расширительный бак небольшого размера.

Техника безопасности

Во время эксплуатации одноконтурного котла необходимо соблюдать меры предосторожности. Они не только уберегут здоровье, но и снизят риск получения каких-либо травм

Техника безопасности при использовании устройства:

Запрещается нарушать герметичность аппарата и открывать его крышку во время работы

Такая неосторожность может привести к сильным ожогам и удару током.
Не рекомендуется самостоятельно демонтировать установку, так как можно нарушить целостность газовых труб.
К электросети можно подключать только полностью исправный прибор. Кабель не должен иметь видимых повреждений и каких-либо дефектов.
Запрещается складывать любые предметы на поверхность корпуса, так как их вибрация может привести к поломке оборудования.
Чистку аппарата можно производить только после отключения от сети и полного остывания

Запрещается проводить эту работу при помощи растворителей и токсичных чистящих средств.
Нельзя хранить рядом с установкой легковоспламеняющиеся материалы. Малейшая неосторожность может привести к пожару.
При возникновении аварийной ситуации нужно немедленно отключить питание прибора и перекрыть доступ газа. Ремонт можно доверять только высококвалифицированному специалисту.

Одноконтурный настенный газовый котёл — это очень полезное и простое устройство. При правильном его подключении и соблюдении всех правил техники безопасности можно не бояться каких-либо негативных последствий и наслаждаться качественно выполненной работой.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Виды, типы

Котельное отопление классифицируется в зависимости от типа установки. Есть одноконтурные, двухконтурные модели обогревателей, различаются по креплениям:

  • напольные;
  • подвесные.

Настенный тип

Достоинство навесного котла – простота монтажа, возможность установки в помещении, где будет использоваться. Компактный, в сравнении с напольным типом.

Недостатки:

  • невысокий КПД;
  • обогрев небольшого дома, помещения небольшой площади.

Напольный тип

Вид работает по принципу два в одном. Помогает обеспечить отопление помещения, подачу ГВС. Два контура не зависят друг от друга. Есть модели со встроенным режимом «Зима-Лето».

Недостатки:

  • большая площадь для установки оборудования;
  • сложный монтаж.


Напольный вид

Типы бойлеров

Существует несколько типов водонагревателей, каждый из которых востребован в определенных условиях:

  • водонагреватели косвенного типа. Они работают без подключения газа и электричества, а используется тепло, которое вырабатывают другие источники энергии. Присоединяются к отопительному котлу. Удобно использовать при автономном отоплении;
  • проточные электрические водонагреватели. Они компактны, не занимают много места. Потребляют много электроэнергии и для их работы необходим сильный напор воды;
  • проточные газовые водонагреватели. Это многим известные газовые колонки. Безопасны в эксплуатации и легки в применении;
  • накопительные газовые нагреватели воды. Вода в емкости нагревается с помощью газовой горелки. Различаются по типу камеры сгорания. Существует закрытая и открытая камера сгорания. Закрытая не требует вспомогательной подачи воздуха;
  • накопительные электрические водонагреватели, в которых используется ТЭН для нагрева воды.

Наиболее популярный из всех типов водонагревателей, используемых в бытовых целях — электрический бойлер с накопительным баком. Бак представляет собой емкость, в которой происходит нагрев воды до нужной температуры с помощью тэна (теплового энергетического нагревателя).

Накопительные бойлеры могут быть двух типов:

  • закрытые напорные. Этот тип бойлеров может использоваться одновременно на нескольких точках в системе водоразбора. Например, для ванны и для кухни.
  • открытые безнапорные. Обеспечивают горячей водой только одну точку, но такие модели отлично подходят для мест с постоянным перебоем подачи воды. Поэтому, даже если нет давления в водопроводной трубе, пользоваться горячей водой возможно.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы. Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.


Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

  • прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
  • косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.


Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

  • агрегат не требует электрического питания и выигрывает с экономической стороны;
  • горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
  • могут свободно работать несколько точек водораздачи;
  • стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.


Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение

В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора

  • немедленно перекрывают газовый кран на горелочное устройство;
  • открывают окна для проветривания;
  • в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
  • не пользуются электровыключателями и спичками;
  • немедленно перекрывают открытое пламя;
  • сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

  1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
  2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
  3. Дополнительно установить на каждый контур шаровой кран;
  4. Закрепить обратные клапаны для регулирования направления потока воды;
  5. Поместить фильтры для очистки;
  6. Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

5 Отличие двухконтурного и одноконтурного котла

Для реализации систем отопления в доме устанавливаются одноконтурные котлы на базе теплообменников разных типов.

Но существует метод объединения системы отопления и водоснабжения в доме через другой отопительный котел – гораздо более функциональный, называемый двухконтурным.

Основное отличие двухконтурных котлов от одноконтурных заключается в их возможностях нагревать не только теплоноситель – воду (сжигая при этом газ или другие энергоресурсы, на которые они предназначены) для системы отопления, но и поставлять ее потребителю для его собственных бытовых нужд, обеспечивая в доме процесс водоснабжения. И обычно для этих целей двухконтурные котлы делаются автоматическими. За работой такого котла следит автоматика (датчики нагрева воды и потребления газа с микропроцессорами). Как только поступает в котел команда на запрос воды в систему водоснабжения, он сразу переключает свой режим на эту задачу с системы отопления, так как она у него в приоритете – на более высоком уровне.

Максимальная температура, которую можно выставить на котле горячего водоснабжения это + 60 градусов Цельсия, иначе срабатывает автоматика – возможны ожоги.

Наиболее широким применением пользуются настенные газовые котлы, так как газ это самый дешевый отопительный материал и стены наилучшим образом подходят для их размещения и использования, хотя встречаются не редко и другие их разновидности.

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Другие варианты

Выше говорилось о конструкциях накопительного типа. То есть вода в резервуаре имеет определенный объем, который и нагревается. Но на рынке присутствуют и модели проточного типа. В них вода нагревается до определенной температуры по мере ее движения по специальному теплообменнику.

Обычно теплообменник изготавливается из материала, обладающий высокой теплопроводность, хорошей коррозионной стойкостью. Поэтому этот узел чаще всего изготавливают из меди, алюминия или нержавеющей стали. А вот форма у них – это змеевки, потому что приходится в небольшом объеме устанавливать теплообменник достаточно большой длины. И чем длиннее, тем эффективнее в нем нагревается вода. Кстати, водонагревательные газовые котлы, о которых уже упоминалось выше, работают по этой системе.

Простая схема подключения

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
