Комплектация воздухораспределителей
Среди дополнительных элементов, которыми могут быть оснащены воздухораспределители, выделим:
· регулирующие жалюзи,
· регуляторы расхода,
· камеры статического давления или адаптеры.
Регулирующие жалюзи или иные направляющие предназначены для изменения направления потока воздуха и его подачи в нужную часть помещения. Регулирование может осуществляться в одной или в двух плоскостях — по горизонтали, по вертикали или по горизонтали и по вертикали одновременно. Для этого предусматриваются, соответственно, горизонтальные и вертикальные жалюзи или оба вида жалюзи одновременно.
На входе в воздухораспределительное устройство может быть предусмотрен регулирующий клапан. С его помощью в процессе наладки воздухораспределитель настраивается на проектный расход воздуха. Стоит отметить, что клапан изменяет структуру воздушного потока, что впоследствии приводит к увеличению шума в решетке. Чтобы избежать лишнего шума, клапан рекомендуется устанавливать на расстоянии 3-5 эквивалентных диаметров воздуховода от решетки. Зачастую это условие в воздухораспределителях со встроенным клапаном не выполняется, поэтому лучшим решением будет применение воздухораспределителя без регулятора расхода и отдельного регулирующего клапана.
Подключение воздуховодов к решеткам осуществляется не напрямую, а через адаптеры или, как их ещё называют, камеры статического давления. Они представляют собой короба, с одной стороны которых крепится решетка, с другой стороны подключается воздуховод. Функция адаптеров — обеспечение равномерной подачи воздуха по всей площади воздухораспределителя. Многие воздухораспределители можно заказать в комплекте с такими адаптерами, что позволит сократить число закупаемых позиций и упростить монтажные работы.
Текстильные воздуховоды
Текстильные воздуховоды (см. рисунок 6) отличаются малой массой и малыми габаритами при транспортировке. Действительно, вес ткани существенно ниже веса металла, а в сложенном виде они представляют собой обычную стопку ткани, в то время как единственный способ оптимизировать перевозку оцинкованных воздуховодов — вложить воздуховод меньшего сечения в воздуховод большего сечения.
Рисунок 6. Текстильные воздуховоды.
Текстильные воздуховоды выполняются с микроперфорацией, что позволяет равномерно с малой скоростью подавать воздух в помещение. В свою очередь это ликвидирует проблему задувания холодным воздухом какого-либо сотрудника в офисе, а также позволяет сэкономить на адаптерах, решётках и ответвлениях. Текстильные воздуховоды могут быть окрашены в различные цвета, включая текстурную окраску, что позволяет им быть частью интерьера помещения. Также к преимуществам текстильных воздуховодов относят простоту монтажа и возможность повторного применения.
Однако малый вес текстильных воздуховодов может обернуться и их недостатком. Так, некоторые участки воздуховода может «болтать» от потока воздуха. Кроме того, текстильные воздуховоды требуют более сложного и частого ухода и чистки. После выключения системы вентиляции текстильные воздуховоды обвисают, на них оседает пыль. При включении вентиляции воздуховоды резко выпрямляются, и пыль разлетается по помещению.
Наконец, текстильные воздуховоды, в первую очередь, это приточные воздуховоды. Без дополнительных мер в виде специального каркаса они не могут быть использованы в качестве вытяжных. Однако каркас нивелирует практически все преимущества текстильных воздуховодов. Именно поэтому в вытяжных системах широкого распространения они не получили.
Материалы для изготовления
Гибкие воздуховоды по материалам изготовления делят на две большие группы – полимерные и металлические.
Полимерные воздуховоды изготавливают поливинилхлорида. Рукава прозрачные, с гладкой внутренней стенкой. Возможность видеть процессы, происходящие внутри воздуховода, имеет практическое значение в производственных процессах. Ограничения температурного режима эксплуатации в интервале от -5 до +60 градусов. Размер диаметра труб до 200 мм.
Гибкие рукава из алюминиевой фольги распространены при монтаже общеобменной вентиляции, в системах кондиционирования. Их эксплуатация безопасна в помещениях с высокой степенью химической агрессии, в пожароопасных и высокотемпературных условиях.
Гибкие рукава из алюминиевой фольги
Воздуховоды из нержавеющей стали не имеют «противопоказаний» к установке. Их устанавливают в производственных помещениях с высокой влажностью, на химических производствах для вывода кислотных, щелочных агрессивных соединений. Верхний температурный предел эксплуатации воздуховодов из нержавеющей стали составляет 7000 градусов. Исключительная износостойкость гибких воздуховодов из нержавеющей стали сочетается с их высокими аэродинамическими характеристиками.
Гибкие воздуховоды с теплоизоляцией изготавливают из двух слоев алюминиевой фольги, между которыми размещают слой минеральной ваты.
Толщина стали для воздуховодов по СНиП
Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.
- диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
- диаметр 355-800 мм – толщина 0,7 мм;
- диаметр 900-1250 мм – толщина 0,9 мм;
- 1400-1600 мм – толщина стенки 1,2 мм.
Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.
Сфера применения
Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.
В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.
Гибкие воздуховоды используют:
- в системах кондиционирования;
- в нефтеперерабатывающей, химической промышленности;
- в общественных зданиях;
- в пищевой промышленности.
В производственных цехах гибкие воздуховоды используют:
- для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
- для нагнетания теплого воздуха.
Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.
I. Переходные элементы
Для соединения гибких воздуховодов друг с другом на поворотах и обеспечения натяжения внутреннего воздуховода применяются жесткие металлические “колена” с регулируемым углом поворота. Этот элемент жестко закрепляется к несущим конструкциям и позволяет добиваться натяжения воздуховода на непрямых участках линии. Такая технология монтажа позволяет:
снижать сопротивление воздуховода за счет натяжения внутреннего рукава;
осуществлять регулирование угла поворота в пределах от 90 до 180 градусов;
сохранять определенную степень подвижности;
обеспечивать надежное крепление гибких воздуховодов на поворотах;
снижать вероятность излома гибких воздуховодов на поворотах.
В зависимости от ситуации, допускается также применение полужестких соединительных или промежуточных элементов, что, по сравнению с жестким крепежом, незначительно отражается на характеристиках конструкции.
Особое внимание уделяется производству присоединительных устройств и систем перехода с жесткого воздуховода на гибкий, с одного диаметра на другой. Данная проблема является одной из ключевых при монтаже систем вентиляции и требует грамотного технического решения
Примечательно, что в число производителей такой техники входит и российская компания “Диафлекс” — крупнейший в России производитель неметаллических труб различного назначения в системах вентиляции и кондиционирования воздуха.
Фасонные воздуховоды

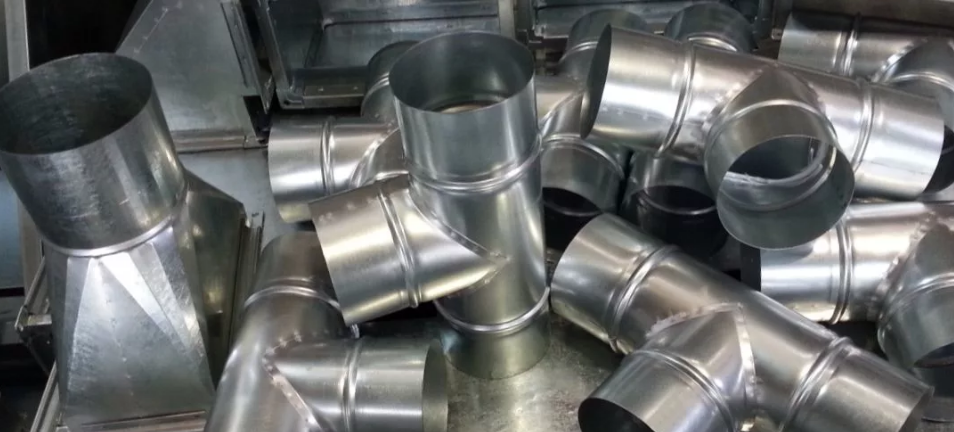

Фасонные воздуховоды — отдельный вид воздуховодов нестандартных размеров и формы. Это могут быть прямоугольные и круглые изделия нестандартного сечения (например, диаметром 175 мм или сечением 525×320 мм).
Кроме того, к фасонным воздуховодам (синонимы — фасонные изделия или фасонные части воздуховодов) относят отводы, тройники, соединители, фланцы, переходы и другие изделия. Фасонные части воздуховодов могут быть как стандартных размеров, так и выполнены под заказ. Чаще всего такая потребность возникает при обходе ригелей, колонн и иных препятствий при монтаже воздуховодов на объекте.
Что такое диффузоры и где они применяются
Диффузоры представляют собой декоративные изделия с пластинами или, как их ещё называют, обтекателями. Суть этих обтекателей заключается в том, чтобы поспособствовать раскрытию струи в разные стороны сразу после покидания диффузора. Одновременно с этим снижается скорость потока воздуха. Следовательно, диффузоры имеют гораздо меньшую дальнобойкость и большую площадь охвата. Именно поэтому диффузоры чаще всего устанавливаются на потолках.
Воздух, подаваемый диффузором, достаточно быстро падает в рабочую зону помещения. Но благодаря тому, что обтекатели раскрывают струю и снижают скорость потока воздуха, в рабочей зоне сохраняются комфортные условия.
Воздуховоды, подходящие к установленному на потолке диффузору, также располагаются под потолком. Это приводит к занижению потолков в помещении и необходимости устройства подвесных потолков. Впрочем, сегодня распространены решения с открытыми инженерными коммуникациями: трубы, кабели, лотки и воздуховоды не скрывают за фальшпотолком. Они видны всем посетителям и являются частью интерьера.
Как правило, диффузоры устанавливаются в офисных центрах, супермаркетах, кафе и ресторанах и на других объектах. В конце концов, сегодня практически везде есть подвесной потолок, что и позволяет повсеместно применять диффузоры.
Сфера применения
Производители выпускают гибкие трубы для воздушных каналов в диапазоне диаметров от 76 до 710 мм. Различают воздуховоды для общеобменной вентиляции и высокотемпературные.
В жилищном строительстве спросом пользуются трубы до 350 мм в диаметре. В качестве полноценной вентиляционной системы их устанавливают в жилых малоэтажных домах. В качестве отдельных рукавов, подсоединяемых к центральной шахте, гибкие воздуховоды незаменимы в многоквартирных зданиях.
Гибкие воздуховоды используют:
- в системах кондиционирования;
- в нефтеперерабатывающей, химической промышленности;
- в общественных зданиях;
- в пищевой промышленности.
В производственных цехах гибкие воздуховоды используют:
- для выведения отработанного, грязного воздуха, который содержит механические взвеси и химические загрязнения;
- для нагнетания теплого воздуха.
Для использования в промышленности выпускают гибкие воздуховоды со специальными функциями. Это утепленные трубы, армированные, с защитным покрытием, многослойные.
Материалы для изготовления
Гибкие воздуховоды по материалам изготовления делят на две большие группы – полимерные и металлические.
Полимерные воздуховоды изготавливают поливинилхлорида. Рукава прозрачные, с гладкой внутренней стенкой. Возможность видеть процессы, происходящие внутри воздуховода, имеет практическое значение в производственных процессах. Ограничения температурного режима эксплуатации в интервале от -5 до +60 градусов. Размер диаметра труб до 200 мм.
Гибкие рукава из алюминиевой фольги распространены при монтаже общеобменной вентиляции, в системах кондиционирования. Их эксплуатация безопасна в помещениях с высокой степенью химической агрессии, в пожароопасных и высокотемпературных условиях.
Гибкие рукава из алюминиевой фольги
Воздуховоды из нержавеющей стали не имеют «противопоказаний» к установке. Их устанавливают в производственных помещениях с высокой влажностью, на химических производствах для вывода кислотных, щелочных агрессивных соединений. Верхний температурный предел эксплуатации воздуховодов из нержавеющей стали составляет 7000 градусов. Исключительная износостойкость гибких воздуховодов из нержавеющей стали сочетается с их высокими аэродинамическими характеристиками.
Гибкие воздуховоды с теплоизоляцией изготавливают из двух слоев алюминиевой фольги, между которыми размещают слой минеральной ваты.
Воздуховоды из оцинкованной стали
Оцинкованные воздуховоды — это металлические воздуховоды, выполненные из оцинкованной стали, и получившие наибольшее распространение в системах вентиляции и кондиционирования. Они отличаются низкой стоимостью и малым аэродинамическим сопротивлением благодаря гладкой поверхности.
Вентиляционные воздуховоды из оцинкованной стали выполняются определенной длины, как правило, до трёх метров — для удобства транспортировки и монтажа. В ходе работ на объекте необходимо произвести их стыковку. Соединение круглых воздуховодов чаще всего производится при помощи ниппеля — вставки, диаметр которой с обеих сторон чуть меньше диаметра воздуховода, за счёт чего она плотно входит в соединяемые воздуховоды, обеспечивая их надёжную стыковку (см. рисунок 2).
Рисунок 2. Соединение воздуховодов при помощи ниппеля.
Прямоугольные оцинкованные воздуховоды обычно имеют фланцы на концах. Именно при помощи фланцев они соединяются друг с другом. Такое соединение требует применения крепежных элементов — болтов, шайб и гаек (см. рисунок 3). Для уплотнения места соединения применяются резиновые прокладки.
Рисунок 3. Соединение воздуховодов при помощи фланцев.
Типы и виды воздуховодов
Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль
Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.
Классификация по характеристикам:
- форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
- размер стенок, площадь сечения, диаметр;
- конструктивная модель: прямошовная или спиральная;
- механическая жесткость или способность сопротивления деформации;
- материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
- способ соединения при монтаже: без фланцев или фланцевый.
По жесткости
Гофрированные алюминиевые трубы для гибкого воздуховода
Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.
Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.
Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.
Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.
По материалу
Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.
Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.
Стенки металлопластикового воздуховода имеют 3 слоя:
- два наружных пласта из металла;
- прослойка из вспененного пластика.
Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.
Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.
По изоляции
Материалы для утепления воздуховодов
Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.
Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.
Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.
Рейтинг лучших воздуховодов с гибким каналом
ERA 12,5PF 125 мм
Отличный гибкий вариант, который подойдет для установки в различные помещения. Продукт изготавливается из поливинилхлорида, что позволяет разместить его в ванной. Труба гибкая, поэтому присутствует возможность установки под любым углом. Единственный недостаток конструкции – высокий уровень шума, поэтому к области использования следует подходить избирательнее.
воздуховод ERA 12,5PF 125 мм
Достоинства:
- Долговечность;
- Высокий срок службы;
- Хорошая гибкость;
- Не поддается коррозии;
- Низкая цена;
- Простая транспортировка.
Недостатки:
ELIKOR ВГ-1
Гибкая модель, изготовленная из алюминия. Продукт может изменять сторону подключения. Установка займет минимум времени, при этом надежность несколько выше, чем у предыдущей модели. Единственный недостаток этого исполнения – высокая стоимость. Но она полностью себя окупает прочностными показателями и лучшей шумоизоляцией.
воздуховод ELIKOR ВГ-1
Достоинства:
- Стойкость к коррозии;
- Хорошая гибкость;
- Прочностные показатели;
- Присутствует шумоизоляция;
- Высокий срок службы;
- Простое обслуживание.
Недостатки:
TDM ELECTRIC SQ1807-0068
Качественный гофрированный воздуховод, который можно устанавливаться на кухню или в ванную комнату. Изделие отличается хорошей прочностью и стойкостью к процессу коррозии. На этапе производства обрабатывается специальными материалами, которые увеличивают защитные свойства. Гибкость сохранена на высоком уровне, что позволяет производить подключение быстрее и эффективнее.
Средняя стоимость: от 240 рублей.
воздуховод TDM ELECTRIC SQ1807-0068
Достоинства:
- Небольшая цена;
- Эффективность;
- Прочностные показатели;
- Защитный слой;
- Стойкость к коррозии;
- Высокий срок службы.
Недостатки:
Diaflex DFA 203мм
Длинная конструкция, которая предназначенная для эксплуатации на производственных участках. Главная особенность изделия – возможность выдерживать воздушные потоки, скорость которых составляет 26 метров в секунду. При этом максимальное рабочее давление – 0.024 бар. Оборудование может эксплуатироваться при диапазоне от -30 до 140 градусов. Длина составляет 10 метров, при весе всего в 1.94 кг, что положительно сказывается на транспортировке.
воздуховод Diaflex DFA 203мм
Достоинства:
- Долговечность;
- Прочностные показатели;
- Длина;
- Низкая стоимость;
- Выдерживает сильные воздушные потоки;
- Подходит для промышленных предприятий;
- Небольшая масса.
Недостатки:
Airone A2(Hard) 508 мм
Более дорогое устройство, предназначенное для установки на различных фабриках. Диаметр отверстия составляет 508 мм. Конструкция способна не ломаться при воздушном потоке свыше 20 метров в секунду, что является положительным результатом. Максимальное положительное давление – 3000 Па. Изделие рекомендуется эксплуатировать в местах, где температура составляет -40…130 градусов.
Длина всего воздуховода – 10 метров, при этом масса составляет 9 кг, что находится в допустимой зоне и дает возможность проводить транспортировку удобнее. Кроме того, труба легко сгибается и разгибается, при этом, не деформируясь, что упрощает монтаж.
Средняя стоимость – 5 000 рублей.
воздуховод Airone A2(Hard) 508 мм
Достоинства:
- Прочностные показатели;
- Выдерживает температуры до 130 градусов;
- Эффективность;
- Максимальное положительное давление 5000 Па;
- Подойдет для производства;
- Упакована в индивидуальную упаковку;
- Толщина составляет 65 мкм;
- Хорошее межвитковое расстояние;
- В качества каркаса применяется высокоуглеродистая стальная проволока;
- 5 слоев алюминия.
Недостатки:
Материалы для изготовления гибких воздуховодов
Основные разновидности материалов для производства гибких воздуховодов:
Поливинилхлорид (ПВХ). Изделия из этого материала отличаются гладкостью стенок, которые минимизируют сопротивление проходящего потока воздуха и уменьшают шум во время работы вентиляционной системы. Воздуховоды гибкие ПВХ для вентиляции имеют прозрачную структуру, что очень удобно при использовании их в производстве. Эксплуатация пластиковых вентиляционных элементов допустима при температуре от -5 до +60 градусов. В иных условиях трубы теряют свои свойства. Диаметр пластиковых труб составляет от 2 до 20 см.
- Алюминий — изделия из этого материала применяются для обустройства вентиляционной системы. При многочисленных сгибаниях они не теряют свои функциональные свойства. Детали устойчивы к химическим средствам и возгоранию, что позволяет использовать их в пожароопасных зданиях. Гибкие алюминиевые трубы подходят для производственных, бытовых и офисных помещений не только для проведения вентиляции, но и для подключения кондиционерных установок.
- Нержавеющая сталь. Изделия из этого материала обладают массой преимуществ, главными из которых являются устойчивость к коррозии, отличная износоустойчивость и долговечность. Благодаря этим качествам элементы вентиляции могут применяться в зданиях с большим уровнем влажности или с агрессивно-щелочной средой, например, как помещения химической промышленности, где очень часто происходят выделения газов и кислот. Трубы из металла термоустойчивые, что расширяет круг их использования.
- Гофрированные гибкие трубы производятся из ламинированной фольги, имеющая многослойную структуру и полимерных материалов.
Гофрированные элементы вентиляционной системы отличаются небольшим весом и отличной гибкостью, благодаря чему они подходят для любого места их установки.
Выводы и полезное видео по теме
На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:
При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.
Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.
Есть, что дополнить, или возникли вопросы по выбору и монтажу вентиляционных воздуховодов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения работ. Форма для связи находится в нижнем блоке.
