Классификация воздуховодов по материалам и размерам

Размеры труб для воздуховодов

Чтобы правильно рассчитать необходимый объем подаваемого в помещение воздуха, следует руководствоваться рекомендациями СНиП 41-01-2003 и МГСН 3.01.01. Здесь также прописаны предельные нормативы скорости воздуха. Для жилых помещений с естественной системой вентиляции – не более 1 м/с, с принудительной – 3-5 м/с.

Промышленные предприятия выпускают большой ассортимент типоразмеров, позволяя подобрать подходящие элементы для строительства воздуховодов любой сложности:

  • Элементы круглого сечения имеют габариты от 100 до 2000 мм.
  • Размеры прямоугольных конструкций варьируются от 100 до 3200 мм.

Выбор воздуховода

Важно, чтобы диаметр пластикового воздуховода был меньше сечения вытяжки. В противном случае не избежать снижения производительности системы

Необходимо учитывать, что электродвигатель получает дополнительную нагрузку.

Для монтажа рекомендуется использовать пластиковую вентиляционную трубу с небольшим количеством изгибов. Длинная часть должна достигать максимального размера. Каждое искривление уменьшает эффективность системы примерно на 10%. Кроме того, желательно избегать создания поворотов, превышающих 90 градусов.

Возникновение обратной тяги предотвращает обратный клапан, который не пропускает в трубу наружного воздуха. Он устанавливается на поворотной оси строго вертикально. Любое удлинение вызывает снижение КПД ориентировочно на 10%.

Типы материалов коробов и труб

Чаще всего для строительства воздуховодов применяют нержавеющую сталь

При выборе качественного воздуховода помимо толщины стенок потребуется определиться с металлом, который используется при изготовлении. Наиболее распространенные разновидности таких материалов:

  • нержавейка;
  • оцинкованная нержавеющая сталь;
  • алюминий и его сплавы;
  • черный прокат.

Первые две позиции наиболее подходящие для серийного производства воздуховодов. По своим прочностным показателям они удовлетворяют требованиям действующих нормативов и подходят для эксплуатации в промышленных вентиляционных сетях. Воздух в последних насыщен вредными веществами и отходами производства, которые, несмотря на свое разрушающее действие, не приносят вреда чистой нержавейке. В соответствии с ГОСТ, воздуховоды из оцинкованных сталей лишь немногим уступают первому из перечисленных материалов.

Типы воздуховодов для вентиляции по уровню жесткости

Есть три уровня жесткости:

  • гибкий;
  • полужесткий;
  • жесткий.
Тип воздуховодаОписание трубОсобенности
Гибкий
  • Легкие по весу и в монтаже.
  • Подходят для помещений со сложной конфигурацией.
  • Могут многократно растягиваться.
  • Ребра задерживают прохождение воздуха.
  • Шумят.
Жесткий
  • Гибкие и эластичные.
  • Прочные.
  • Могут растянуться только один раз.
  • Также снижают скорость воздушного потока.
Полужесткий
  • Очень прочные.
  • Легко монтируются.
  • Имеют отличные аэродинамические качества.

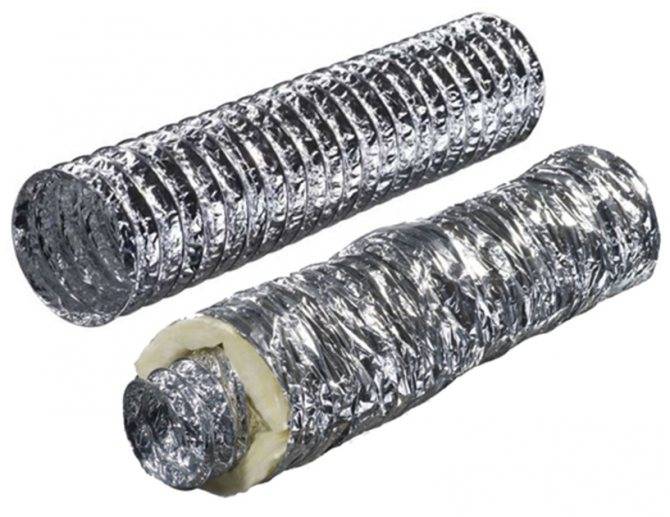

Выделяются два типа гибких воздуховодов: неизолированный и изолированный. Первый вид представляет собой тонкую трубу с толщиной стенки в межвитковом пространстве в 180-2000 мкм. В изолированных воздуховодах используется теплоизоляционный материал из полиэфирных негорючих волокон.

Жесткость

На данный момент, наибольшее распространение на рынке получил жесткий тип воздуховодов

, поэтому значительная часть всего вентиляционного оборудования ориентирована именно жесткие вентиляционные короба.

Как правило, жесткие воздуховоды изготавливают с круглым или прямоугольным сечением. В качестве материала выступает листовой металл (оцинкованная или нержавеющая сталь, алюминий или пластик). В качестве ламинирующего покрытия могут применять теплоизоляционные материалы (базальтовая вата). Металлические трубы производят на профилегибочных станках, а пластиковые аналоги продавливают через специальные экструдеры.

Эксплуатируется данный вид воздуховодов в конструкциях, требующих высокую прочность вентиляционных каналов. К преимуществам данных изделий относится простота монтажа и обслуживания, а также хорошие аэродинамические показатели. При создании, однако, разветвленной вентиляционной сети, необходимо учитывать суммарной вес будущей системы воздушных каналов и озаботиться, при необходимости, укреплением всей конструкции.

Гибкий тип воздуховодов

представляется в виде гофрированного рукава, поэтому иногда их называют гофрированными или спиральными. Основу составляет стальная проволочная арматура, а стенки делают из металлизированного полиэфира (ламинированной фольги). Особенность данной продукции в исключительной легкости монтажа, транспортировки и обслуживании. При необходимости, на уже существующую конструкцию можно навивать новые элементы, изгибать в любом направлении. К недостаткам относится рифленая поверхность стенок, которая негативно влияет на скорости прохождения воздуха по каналу, а также на шумоизоляции.

Полужесткий вид воздуховодов

— промежуточное звено, обладающее прочностью жестких и эластичностью гибких моделей. Данный тип изготавливается из алюминиевых или стальных лент, свернутых в трубу и имеющих спиральных шов. Основным недостатком, как и в случае с гибкими моделями, является низкая скорость прохождения воздуха по вентиляционным каналам, что затрудняет использование данных изделий в разветвленной сети вентилирования.

Типы воздуховодов для вентиляции по уровню жесткости

Есть три уровня жесткости:

  • гибкий;
  • полужесткий;
  • жесткий.
Тип воздуховодаОписание трубОсобенности
Гибкий
  • Легкие по весу и в монтаже.
  • Подходят для помещений со сложной конфигурацией.
  • Могут многократно растягиваться.
  • Ребра задерживают прохождение воздуха.
  • Шумят.
Жесткий
  • Гибкие и эластичные.
  • Прочные.
  • Могут растянуться только один раз.
  • Также снижают скорость воздушного потока.
Полужесткий
  • Очень прочные.
  • Легко монтируются.
  • Имеют отличные аэродинамические качества.

Выделяются два типа гибких воздуховодов: неизолированный и изолированный. Первый вид представляет собой тонкую трубу с толщиной стенки в межвитковом пространстве в 180-2000 мкм. В изолированных воздуховодах используется теплоизоляционный материал из полиэфирных негорючих волокон.

Типы и виды воздуховодов

Воздуховоды отличаются в зависимости от назначения и степени нагрузки на магистраль

Магистральная сеть каналов, шахт и рукавов очищает микроклимат от газовых и других примесей, координирует интенсивность и напор потоков, для этого используется естественный или принудительный способ. Воздуховоды классифицируются в зависимости от назначения и технических параметров.

Классификация по характеристикам:

  • форма поперечного сечения: овальные, круглые, квадратные и прямоугольные;
  • размер стенок, площадь сечения, диаметр;
  • конструктивная модель: прямошовная или спиральная;
  • механическая жесткость или способность сопротивления деформации;
  • материал изготовления: нержавейка, оцинковка, пластик, металлопластик;
  • способ соединения при монтаже: без фланцев или фланцевый.

По жесткости

Гофрированные алюминиевые трубы для гибкого воздуховода

Чаще делается крепление воздуховодов жесткого типа, поэтому значительная часть оборудования ориентируется на статические воздуховоды. Каналы выполняются прямоугольной или круглой формы в поперечнике. Материалом служит жесткий листовой металл или пластик. Стальные каналы изготавливают на гибочных станках, а пластиковые элементы продавливаются сквозь экструдеры.

Эксплуатируются в условиях, где требуется прочность каналов. Жесткие магистрали обслуживаются и монтируются просто, отличаются высокими аэродинамическими характеристиками. К недостаткам относится увеличение веса протяженных конструкций за счет множества поворотов и переходников, поэтому требуется дополнительное крепление ветки.

Гибкие воздуховоды представляют собой гофрированную трубу, их называют спиральными. Стенки из ламинированной фольги делаются на основе проволочной арматуры из стали. Гибкие короба легко сгибаются в нужном направлении, не требуют соединительных элементов. Внутренняя рифленая стенка уменьшает скорость воздуха и увеличивает уровень шума.

Полужесткие воздуховоды делаются из стальных или алюминиевых лент, которые свертываются в трубу. Изделия имеют спиральные боковые швы. Короба характеризуются усиленной прочностью по сравнению с гибкими типами и почти не требуют соединительных и поворотных фитингов в схеме воздуховодов. Недостаток тот же, что и у гибких каналов — рельефная поверхность внутри.

По материалу

Короба с оцинкованными стенками ставятся в умеренном климате с малой агрессивностью окружающего воздуха, температура которого не может быть выше +80°С. Цинковый слой на поверхности защищает от коррозии, продлевает время службы магистрали, но добавляет стоимость вентиляционной системы. Оцинковка рекомендуется для высокой влажности, т.к. на материале не развивается грибок и плесень.

Нержавейка выдерживает температуру окружающего пространства до +500°С, т. к. характеризуется жаростойкостью. Прокладка воздуховодов делается в промышленных цехах с горячим производством. Тонкая листовая нержавеющая сталь используется без декоративного покрытия или напыляется полимерный слой разных цветов. Антикоррозийные свойства металла проявляются благодаря включению фосфора, хрома, меди и никеля в химический состав.

Стенки металлопластикового воздуховода имеют 3 слоя:

  • два наружных пласта из металла;
  • прослойка из вспененного пластика.

Конструкции характеризуются прочностью, не требует дополнительной теплоизоляции, но отличаются высокой стоимостью.

Пластиковые короба из модифицированного поливинилхлорида не реагируют на влажность, кислотные и щелочные испарения. Их применяют для вентиляции в фармацевтике, химическом и пищевом производстве. Гладкие внутренние стенки не задерживают поток и минимизируют потери давления. Иногда коллекторы из металла соединяют и поворачивают коленами, отводами и тройниками из ПВХ.

По изоляции

Материалы для утепления воздуховодов

Монтаж вентиляционных коробов выполняется внутри здания и снаружи. Уличные участки изолируются от холода, т.к. разница температур вызывает выпадение капель конденсата. Во влаге содержатся кислоты и щелочи, разрушающие стенки вентиляционной шахты и укорачивающие срок службы магистрали.

Используется каменная вата, стекловолокнистые рыхлые утеплители. Для прямоугольных коробов применяется листовой утеплитель в виде пенопласта, пенополиуретана, фольгированного пенополистирола. Внутри помещения такой изоляцией можно пренебречь.

Изоляция делается от холода и от шума. В спальне, детской, кабинете, гостиной стенки воздуховода дублируются звукопоглощающими слоями. Проблема решается применением трехслойных труб, например, металлопластиковых или установкой в системе устройств, гасящих вибрацию.

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — сложная инженерная система, на производительность которой влияют любые мелочи:

  • длина воздуховода не должна превышать 3 м — иначе работоспособность линии будет снижаться на 15% с каждым лишним метром;
  • понизить производительность способны и повороты, каждый из них — на 10%;
  • избегайте образования тупых углов при поворотах линии — они нарушают механизм естественного оттока воздуха;
  • для устранения обратной тяги в воздуховоды монтируют обратные клапаны;
  • место выхода вентиляционного стояка на крышу утепляют, чтобы избежать образования конденсата в холодное время года;
  • вентканал на кухне располагают рядом с местом для плиты.

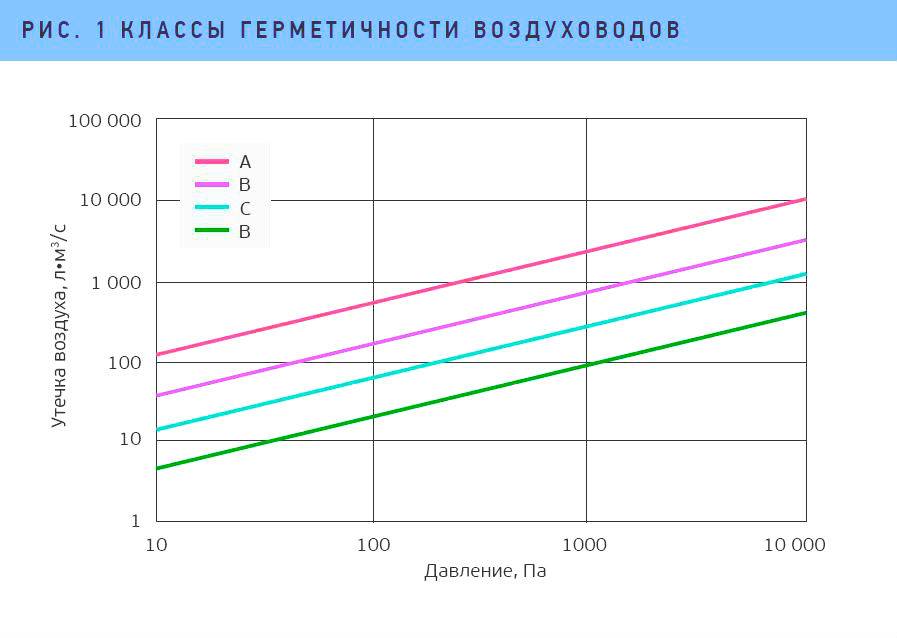

Классы герметичности

Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.

В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.

  • Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
  • Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
  • Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.

В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.

Класс «А»

Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.

Класс «С»

И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.

Проверка герметичности

В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.

При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.

Производство воздуховодов прямоугольного сечения

Как уже было сказано выше, прямоугольные (или квадратные) вентиляционные коммуникации могут прокладываться как в частных, так и в производственных целях на промышленных предприятиях.

Стыки изделий заделываются следующими методами:

  • сварка;
  • пайка;
  • замок механического типа.

Производственный процесс, направленный на изготовление прямоугольных изделий, не отличается особой сложностью и включает в себя несколько основных этапов, на которые стоит обратить внимание:

  1. В первую очередь по условной, развёрнутой на плоскости поверхности воздуховода производится раскрой листа металла.
  2. Второй этап является формообразующим и протекает с использованием листогибочного оборудования, которое сгибает заготовку. Гибка заготовки выполняется до придания ей формы воздуховода.
  3. На третьем этапе производится заделка стыков.

На сегодняшний день самым простым методом заделки стыка изделия считается механический. Организация замка не только ускоряет производственный процесс, но и снижает общие трудозатраты. Основной минус этой технологии заключается в том, что она снижает герметизационные показатели детали. Кроме этого, на замок расходуется дополнительный материал.

Для скрепления вентиляционных труб в продольной плоскости также можно использовать пайку. Пайка, как и организация механического замка, требует небольшой толщины стенки (до 1,5 мм). Использование пайки позволяет добиться хорошей герметичности воздуховода.

Соединение элементов прямоугольного воздуховода можно производить специальными замками

Заделка стыков вентиляционных сегментов может производиться с использованием сварочного оборудования. Как правило, сварка применяется для вентиляционных труб, толщина стенки которых превышает показатель в 1,5 мм. Воздуховоды, полученные посредством сварки, имеют самую высокую герметичность и отличаются хорошей надёжностью.

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

  • Круглого сечения.
  • Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют  совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

  • 100 мм;
  • 125 мм;
  • 150 мм;
  • 200 мм.

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

  • высота — 55 мм, 60 мм;
  • ширина — 110 мм, 122 мм, 204 мм;
  • длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
  • толщина стенки —  2-8 мм.

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие.  Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.

Назначение и принцип работы

В отличие от оцинкованных, отводы из черной стали более жесткие и устойчивые к повышенным температурам. Поэтому их используют для систем дымоудаления, где продукты горения выводятся в атмосферу силой воздушной тяги.

В аспирационных каналах при помощи вентиляторов через воздуховоды производится удаление пыли и других вредных частиц из зон загрязнения на промышленных предприятиях.

В вентиляции трубам из стали отдают предпочтение при транспортировке агрессивных газовых смесей, оборудовании уличных частей коммуникаций. Вентилирование происходит как естественным путем, основанным на перепаде температур, так и принудительным способом под воздействием вентиляторных аппаратов.

Виды прокладочных материалов

Прокладки, используемые при установке элементов вентиляционных систем, играют существенную роль в плане герметизации.


Схема устройства воздуховода.

Для герметизации стыков наиболее часто используют:

  1. Шнур асбестовый (ГОСТ1779-83). Применяется в ходе монтажа для герметизации при температуре плоскостей не более +400°С. Производители предлагают данные изделия толщиной 0,7-32 мм. Чтобы изготовить прокладку, отрежьте кусок шнура нужной длины и уложите его на фланец. Далее пропустите через прокладку из асбеста болты, чтобы с обеих сторон их огибали нити. Хранить шнур необходимо в сухом месте.
  2. Пористая резина. Изготавливается из твердых каучуков, имеет высокие амортизирующие и герметизирующие свойства. Предлагаемая на рынке стройматериалов пористая резина может быть термостойкой (до +140°С), маслобензостойкой, а также устойчивой к воздействию агрессивных сред. Резина любого типа сохраняет свои качества в диапазоне от минус 30°С до +50°С.
  3. ПРК. Материал полимерного типа в виде ленты, имеющей толщину до 6 мм и ширину до 50 мм. Ленту располагают на зеркале фланца, прокалывают отверстия под соединительные болты и затягивают. Недостаток данного материала – большая жесткость, из-за чего отверстия под болты приходится прокалывать с помощью бородка.
  4. СТУМ. Термоусаживающиеся манжеты, также изготавливаемые из полимеров. Производители предлагают изделия диаметром 130-355 мм. Используют в температурном диапазоне – 40°С – + 60°С.
  5. «Бутепрол». Невысыхающий состав, используемый при соединениях бандажного типа в круглых воздуховодах, по которым проходит воздушный поток, прогретый до +70°С.
  6. «Герлен». Нетвердеющая плоская лента, изготовленная из материала нетканого типа. Применяется при фланцевом типе соединения при температуре не выше +40°С. Выпускается в виде ленты длиной 12 м при ширине 80-200 мм.
  7. «Гелан». Синтетическая мастика, которая не высыхает и не твердеет. Хорошо подходит для герметизации оборудования вентиляционных систем.

Помимо уплотняющих герметизирующих прокладок, при соединении воздуховодов используют крепежные детали, к которым в первую очередь относятся болты, гайки, заклепки. Их размеры стандартизированы, материалом изготовления служит низколегированная или оцинкованная сталь. Для монтажа отдельных деталей оборудования иногда используют стальные самонарезающие винты с конической резьбой.

Для чего нужен контроль герметичности

У приточной и вытяжной вентиляции при недостаточной герметичности падает производительность; вытяжная будет недостаточно эффективно удалять отработанный воздух, вредные и опасные вещества из рабочей зоны, что создает дискомфорт или опасность для здоровья человека. Кроме того, эти самые вредные и опасные вещества могут попадать в смежные помещения, по которым проходят трубопроводы.

При пожаре возможно попадание дыма и раскаленных газов в смежные помещения, что может создать дополнительные очаги возгорания и задымление помещений. При прохождении воздуховодов с теплыми газами через неотапливаемые помещения возможно выпадение конденсата и даже просачивание его в эти помещения. Неплотные воздуховоды требуют необоснованного увеличения мощности оборудования.

Предел огнестойкости

Оцинкованные воздуховоды должны обеспечивать определенные условия сохранения своих параметров при пожарах и нераспространении огня. Для этого существуют нормы огнестойкости, которые делят все стройматериалы на пять классов. Так вот оцинкованные воздуховоды относятся к нулевому классу. Поэтому уложенные под потолком трубы должны выдерживать температуру огня в течение 90 минут, уложенные по стенам – 30 минут.

Испытание воздуховодов на огнестойкость проводят на самих объектах, где сооружается система вентиляции и кондиционирования. При этом используют СНиП 2.04.05-91. Способы защиты:

  • традиционный с использованием фольгированного материала;
  • нанесение защитных огнестойких составов при помощи оборудования;
  • комбинированный способ.

Классификация воздуховодов для вентиляции

В общем случае воздуховоды можно классифицировать по двум критериям — форм-фактору и материалу, из которого они изготовлены.

Классификация вентиляционных воздуховодов по форм-фактору:

  • Воздуховоды круглого сечения;
  • Воздуховоды прямоугольного сечения.

Классификация воздуховодов для вентиляции по материалу, из которого они изготовлены:

  • Воздуховод оцинкованный;
  • Гибкие алюминиевые воздуховоды;
  • Пластиковый воздуховоды;
  • Воздуховод из стали;
  • Текстильные воздуховоды.

Некоторые специалисты выделяют также приточные воздуховоды и воздуховоды для вытяжки. На самом деле разницы между ними нет, и все типы воздуховодов могут работать как на подачу воздуха, так и на всасывание.

Единственная тонкость — текстильные воздуховоды. Без дополнительных мер они могут работать только на приток. Для вытяжки их следует оснастить каркасом, который позволит им сохранить форму.

Физическая основа вентсистемы

Приточно-вытяжная вентиляционная система являет собой многофункциональный комплекс сверхбыстрой обработки газовоздушной смеси. Хоть это и система принудительной транспортировки газа, но в её основе лежат вполне объяснимые физические процессы.


Для создания эффекта от естественной конвекции воздушных потоков, источники тепла размещают максимально низко, а вытяжные элементы в потолке или под ним

Само слово “вентиляция” тесно связано с понятием конвекции. Она является одним из ключевых элементов при перемещении воздушных масс.

Конвекция — явление циркуляции тепловой энергией между холодными и теплыми потоками газа. Существует естественная и принудительная конвекция.

Немного школьной физики для понимания сути происходящего. Температура в комнате определяется температурой воздуха. Переносчиками тепловой энергии являются молекулы.

Воздух — многомолекулярная газовая смесь, которая состоит из азота (78%), кислорода (21%) и остальных примесей (1%).

Находясь в замкнутом пространстве (помещении), имеем неоднородность температуры относительно высоты. Это связано с неоднородность концентрации молекул.

Учитывая равномерность давления газа в замкнутом пространстве (помещении), согласно основного уравнения молекулярно-кинетической теории: давление пропорционально произведению концентрации молекул на их среднюю температуру.

Если давление везде одинаково, тогда произведение концентрации молекул на температуру в верхней части комнаты будет эквивалентна такому же произведению концентрации на температуру:

p=nkT, nверх*Tверх=nниз*Tниз, nверх/nниз=Tниз/Tверх

Чем ниже температура, тем больше концентрация молекул, а значит и больше общая масса газа. Поэтому говорят, что тёплый воздух “легче”, а холодный — “тяжелее”.


Правильная вентиляция в совокупности с эффектом конвекции способны поддерживать в помещении установленный температурный режим и влажность в периоды автоматического отключения основного обогрева

В связи с вышеизложенным становится ясен основной принцип обустройства вентиляции: подача (приток) воздуха обычно оборудуется снизу помещения, а отвод (вытяжка) — сверху. Это аксиома, которую требуется учитывать во время проектирования системы вентиляции.

Монтаж

До монтажа трубы хранят под пленкой во избежание загрязнения или попадания пыли

Это важно, так как несоблюдение достаточно простого способа хранения может способствовать попаданию всей пыли и грязи из трубы в помещение. При выборе сечения необходимо иметь проект, чтобы знать точные размеры

Специалисты не советуют, имея заранее подготовленный проект, менять сечение трубы. Установка оцинкованных конструкций не является возможным без использования опор и подвесок. Расстояние между используемыми подвесками (опорами) не должно превышать три метра.

Для предотвращения щелей между соединительными фланцами воздухопроводов, которые имеют прямоугольное сечение больших размеров, используются дополнительные скобы. Гибкие конструкции монтируются в максимально растянутом виде. Это необходимо для того, чтобы минимизировать потери давления. Устанавливаются гибкие воздухопроводы с провисами в 60 миллиметров между опорами, а расстояние между держателями должно не превышать 1,5 метра. Немаловажным условием для установки любого типа вентиляционной системы является заземление. Это обусловлено тем, что воздух, проходя по вентиляции, создает статическое электричество, что в разы повышает возможность поражения электричеством во время монтажа или дальнейшей эксплуатации.

Для чего нужны воздуховоды?

Под понятием «воздуховоды» понимаются специально выполненные каналы для вентиляции, благодаря которым производится подача воздушных масс в определенном направлении. Через подобные приспособления внутрь жилого или производственного помещения поступает кислород, удаляется CO2 и другие загрязнения.

В таких системах обычно предусматривается возможность регулировки интенсивности поступления воздушных масс и их давления при помощи клапанов.


Различные виды устройств, предназначенных для циркуляции воздуха, успешно используются в жилых постройках, в производственных пространствах, а также в общественных зданиях

Существует два способа решения проблемы циркуляции воздуха:

  • Вариант №1. В этом случае ограничиваются естественной или принудительной вентиляцией, предусматривающей один вытяжной канал для удаления использованного воздуха. Поступление нового осуществляется через технологические отверстия и/или двери, окна.
  • Вариант №2. Более сложной и эффективной конструкцией считается приточно-вытяжная система, предполагающая укладку двух каналов,расположенных отдельно друг от друга. По одному из них течет свежий воздух, по другому – удаляется использованный.

Часто в одной вентиляционной коммуникации применяется несколько разновидностей воздуховодов, которые составляют комплексную сеть, имеющую различные ответвления, шахты, рукава.

Пластиковые воздуховоды для вентиляции: способы и типы соединения

Наиболее распространенными способами соединения участков воздуховодов является фланцевое и бесфланцевое соединение. Основой первого является монтаж фланцев, которые крепятся к участкам вентканала заклепками или саморезами. Герметичность в местах соединения достигается с помощью резиновых и прочих уплотнителей.

Бесфланцевое соединение делается с помощью бандажа из тонкой листовой стали и металлических реек.

Основными типами соединения воздуховодных труб являются:

  • тройники (в местах сопряжения или разветвления системы);
  • колени и отводы (в местах поворотов канала);
  • переходники (для перехода с круглого воздуховода на прямоугольный или, наоборот, соединение частей разного сечения);
  • конфузоры и диффузоры (в местах перехода на другой размер). Первые сужают канал, а вторые – расширяют.

Проектирование систем вентиляции и кондиционирования

Толщина стали для воздуховодов по СНиП

Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.

  • диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
  • диаметр 355-800 мм – толщина 0,7 мм;
  • диаметр 900-1250 мм – толщина 0,9 мм;
  • 1400-1600 мм – толщина стенки 1,2 мм.

Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

Правила монтажа воздуховодов

схема монтажа воздуховода на фланцевом соединении

Перед монтажными работами вентиляционная система делится на укрупненные блоки, длинна одного узла не может превышать 15 метров. Узлы собирают по следующему алгоритму:

  1. Отмечают места отверстий и креплений на воздуховодах вентиляции и фасонных элементах.
  2. Проделывают отверстия.
  3. Устанавливают фиксаторы и крепят их болтами, все стыки герметизируются специальными составами или лентой.
  4. Фасонные элементы и воздуховоды вентиляции монтируют в укрупненные узлы.
  5. Закрепляют хомуты и крепеж.
  6. Поднимают готовый узел и подвешивают на готовые крепеж.
  7. Прикрепляют к установленному раньше участку воздуховода вентиляции, по диаметру стыки герметизируют.

Монтаж гибких и полужестких воздуховодов вентиляции проще по сравнению с жесткими оцинкованными

Трубы значительно легче, повороты и изгибы не требуют специальных работ, особое внимание следует уделить соединениям воздуховодов вентиляции, утеплению и герметизации швов

  • Перед монтажом гибкий воздуховод полностью растягивается;
  • Прохождение через стены осуществляется только с помощью специальных переходников (гильз);
  • Воздуховод не должен соприкасаться с трубами отопления;
  • Протягивая гибкий воздуховод, необходимо соблюдать направление движения воздуха, указанное на трубе и упаковке;
  • Радиус изгиба гибкого воздуховода должен составлять не менее 2 диаметров;
  • Для соединения участков между собой используется фольгированный скотч, хомуты из пластмассы, подвесы, зажимы и т.д. Все стыки обязательно герметизируются;
  • Размер воздуховода для вентиляции должен совпадать с диаметром хомута, если подобран слишком маленький хомут, пережимается внутреннее сечение;
  • Расстояния между креплениями вентиляционных воздуховодов может составлять 1 метр при горизонтальном размещении и 1,8 м при вертикальном;
  • Допустимое провисание гибкой трубы составляет 5 см на метр длинны.

Видеоролик о монтаже бесфланцевого жесткого воздуховода:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
