Устройство вытяжки для газового настенного котла

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

  1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
  2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

  1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
  2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
  3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
  4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Интенсивность работы и нюансы эксплуатации

Перед приобретением обязательно проводятся необходимые расчеты, касающиеся мощности котельной установки. Как правило, в проектной организации специалисты «накидывают» 15-20% к мощности для снижения нагрузки на котел в момент пиковых нагрузок. Если выбор котлоагрегата производится самостоятельно, то часто, в целях экономии приобретается модель, мощность которой «впритык» соответствует расчетной. Постоянная эксплуатация в режиме максимальной нагрузки значительно снижает срок службы газового котла, поэтому приобретая устройство, следует обеспечить запас по мощности не менее 20%.

Коррозия может за несколько лет уничтожить медный теплообменник. Чтобы увеличить срок его эксплуатации нужно избавиться от наличия воздуха в системе отопления, так как кислород является мощнейшим окислителем. Для этого следует использовать воздухоотводчики, регулярно выявлять и стравливать воздух из радиаторов через краны Маевского. Рекомендуем ознакомиться с видеороликом.

В нем специалист рассказывает о зависимости между сроком службы котельной установки и коррозией в различных типах отопительных систем.

На срок службы котлоагрегата влияет давление в отопительном и водяном контурах. Стабильность данного параметра в системе отопления осуществляется грамотным подбором объема расширительного бака. Из-за низкого давления воды ее объема может не хватить для постоянной работы горелки. Достигнув необходимой температуры горелка будет периодически отключаться, а при снижении температуры, включатся. При длительной работе в таком режиме значительно быстрее вырабатывается ресурс устройства, что влияет срок жизни всего котлоагрегата.

Как определить расход газового котла на пропане читайте тут https://oteple.com/kak-opredelit-rasxod-gazovogo-kotla-na-propane/

Подробно про Газовые котлы Вosch мощностью 24 квт

Виды газовых котлов

От от типа котла зависит не только внешний вид отопительной конструкции, но и её эксплуатационные характеристики и особенности. На сегодняшний день существует два основных вида газовых отопительных приборов. Рассмотрим их:

С горелкой открытого типа. Такое оборудование, как правило, монтируется на пол и имеет довольно большую мощность, которая составляет выше 30 кВт. Основное отличие этого оборудования от второго типа газовых котлов заключается в том, что для горения газа используется кислород, который находится в помещении, где установлен котёл. Открытый тип горелки требует хорошей проветриваемости помещения для нормальной работы. Поэтому приобретая котёл такого типа рекомендуется позаботиться о вентиляции.

Недостаточная проветриваемость рабочего помещения приведёт к выделению углекислого газа в процессе горения, что ставит под угрозу жизнь жильцов. Для отвода продуктов сгорания такого котла желательно использовать классический дымоотводный канал вертикального типа. Такой вертикальный канал в обязательном порядке необходимо выводить на крышу дома, в котором располагается котельная.

Для газового котла с открытой топкой дымоход выводится вертикально на крышу

С горелкой закрытого типа. Такой тип горелки устанавливается на отопительное оборудование, отличающееся небольшой мощностью (до 35 кВт). В таких котлах горение топлива происходит в специальной герметичной камере. В таком случае выход газа возможен только через отверстие коаксиального дымового канала. Коаксиальный дымоходный канал — это современная технология, основанная на специфической конструкции труб. Одна из труб такого дымохода размещается во второй трубе и имеет меньшее сечение, но большую длину, чем вторая. По трубе с меньшим показателем внутреннего сечения перемещаются продукты сгорания газа, а по второй трубе происходит поступление чистого воздуха в отопительный прибор.

Такая отопительная конструкция функционирует за счёт специальных насосов, поэтому является энергозависимой. В отличие от вертикальной коммуникации с горелкой закрытого типа такая система в обязательном порядке должна монтироваться в горизонтальной плоскости.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

  • Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
  • Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
  • Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. Профессиональные инженерные вычисления учитывают размеры топочного помещения, технические характеристики и место монтажа оборудования. Проектирование котельной частного дома проще. Требуется определить следующие параметры:

  • Геометрические размеры помещения (длина, ширина, высота).
  • Скорость воздушного потока. Она не должна быть меньше 1 м/с.
  • Коэффициент усиления воздухообмена, обусловленный разницей между допустимой высотой помещения (6 м) и ее реальным значением.

Определив их, можно рассчитать оптимальный диаметр приточных и вытяжных каналов системы вентиляции. Для помещения с габаритами 4×3×2,8 м (длина, ширина, высота) расчеты выглядят так.

  1. Перемножением параметров помещения вычисляется его объем. Он равен 33,6 м3.
  2. Определяется коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
  3. Находится объем воздуха, который надо заместить в течение часа: V = 3,8 × 33,6 = 128 м³.
  4. Площадь сечения канала, который должна иметь вентиляция вытяжная в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
  5. Полученное значение площади переводится в диаметр, так как на практике чаще используют вентиляционные трубы круглого сечения: D = 2 sqrt (S / π) = 211 мм.

Установка своими руками

Грамотное устройство вентиляционной системы котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитывается производительность вентиляционной установки, длина воздушных каналов и тепловая мощность котла. Монтируя воздуховоды, надо помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительным. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Естественные системы разрешается оснащать лишь вертикальными воздушными видами, длина которых не может быть меньше 3 м.

Окончив монтаж системы вентиляции и отопления частного дома, надо проверить работоспособность всех ее функциональных элементов. Требуется убедиться в отсутствии протечек теплоносителя, обратной тяги и тепловых потерь, измерить КПД котла и концентрацию угарного газа в топочной. Для обеспечения достоверности замеров их надо проводить лишь спустя 24 часа после запуска отопления и воздухообмена. С целью повышения безопасности работы котельной и эффективного удаления из нее продуктов сгорания, полезно дополнительно использовать пожарную вентиляцию и специальную систему борьбы с задымленностью.

Цены

При устройстве вентиляции под ключ, стоимость квалифицированного составления проектной документации котельной и проведения монтажных работ зависит от размеров дома, типа и характеристик используемого отопительного оборудования, вида воздухообмена, автоматики и так далее. Реализация первой услуги в среднем составляет 55 рублей за 1 м2, а непосредственно установка в здании, площадью 100-800 м2, обойдется в 25 000 — 33 000.

Основные технические характеристики и цены наиболее популярных приточных установок:

Название моделиМакс. расход воздуха, м³/чМощность нагревателя, кВтРазмеры, ммЦена, рубли
ГлобалВент Эконом-3004002,7220x640x43535 300
2vv Alfa-C-20VS-DP-2200032,8618х468х1200172 300
A-Clima ARL BOX 2,51970341500х800×370106 200
ГлобалВент Эконом-1500190011,1390x770x63563 900
A-Clima Arl Box 1,51635281270x670x370103 900
DVS OTA 160/50003765490x1000x49042 500

Как выбрать систему вентиляции

Проектируется котельная и схема вентиляции еще на этапе строительства частного дома. Применяют три вида систем воздухообмена:

  • естественная вентиляция, но для дома она может работать с перебоями, особенно если установлены окна ПВХ или в летний период, когда нет разницы температур;
  • проточная вентиляция, подойдет для дома площадью до 300 квадратных метров;
  • приточно-вытяжная, используется для домов большой площади.

Естественную вентиляцию можно сделать своими руками с минимальным набором инструментов. Для этого в стене делается отверстие диаметром около 20 сантиметров. , задвижка и сетка. Также помещение обязательно должно иметь окно и форточку. Эту систему можно сделать помимо основной, в качестве дополнительной.

Вентиляция для газового котла в доме может быть установлена своими руками, следуя инструкции или соответствующими специалистами. В последнем случае, необходимо заключить договор и проверить допуск специалистов.

Для монтажа вытяжной вентиляции потребуется решетка — для предотвращения попадания грязи, вентилятор с обратным клапаном, чтобы газ не попадал в дом, и труба-воздуховод. Труба должна подходить к вентилятору по диаметру. Установка довольно проста, дымоход выводится через крышу и соединяется с котлом.

Вентиляция для газового котла, имеющего закрытую камеру сгорания, имеет отличия от системы вентиляции котла с открытой камерой сгорания.

Котлы с открытой камерой сгорания должны устанавливаться только в хорошо проветриваемом и вентилируемом помещении. В основном для установки такого отопительного оборудования используются котельные. Обязательными условиями для установки котлов с открытой камерой сгорания являются окна, форточки и дверь с проемами.

Котлы с закрытой камерой сгорания используют дымоход с забором воздуха с улицы и из соседних помещений. Таким образом, котлы с закрытой камерой можно устанавливать в любых помещениях. Сейчас допускается установка агрегатов с закрытой камерой в цокольных и подвальных помещениях, требования к установке такого оборудования упрощены.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Какую роль выполняют вентиляционные системы

Если в доме, где природный газ – основа для приготовления еды и обогрева помещений, отсутствует система вентиляции, то это создает повышенный риск для здоровья жильцов, что негативно сказывается на самочувствии и организме.
Подобное вредоносное влияние вызвано попаданием в воздух комнаты гари и парообразований.

Если продукты горения не выводятся из помещения, то накапливается влага, что становится причиной образования плесени на потолке и стенах. Повышенную опасность влага и образовавшиеся продукты горения вызывают для здоровья пожилых людей, что имеют заболевания легких. В комнате с газовым котлом требуется установка вытяжной вентиляции, которая будет отвечать установленным санитарно-гигиеническим стандартам.

Чтобы определить показатель санитарно-гигиенической нормы, учитывают три основных критерия:

  • общая площадь дома;
  • сферу и вид активности людей;
  • количество жильцов.

В помещениях старой постройки пропорция объема тепла, что требуется для функционирования вентиляции, к общему показателю затрат для обогрева, составляет приблизительно 15%. Для построенных домов недавно данный показатель значительно возрастает.

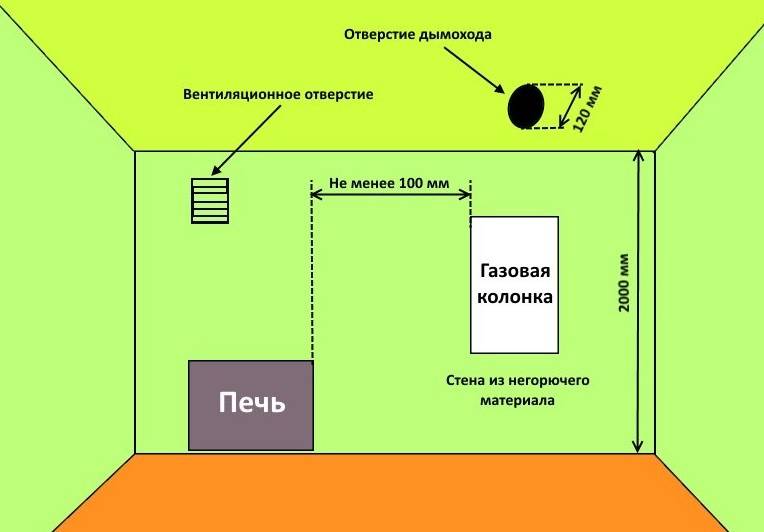

Особенности установки по СНИПу

При отсутствии конкретных рекомендаций в приложенных к котлу документах стоит воспользоваться стандартами СНИП, согласно которым:

  1. Установка газовых котлов возможна только на стены, выполненные из негорючих материалов. Расстояние от газового котла до стены должно превышать 2 см.
  2. В том случае, если стены все же подвержены процессу горения, то их необходимо защитить огнеупорным материалом. Самым распространенные варианты – слой асбеста с металлическим листом, штукатура толщиной свыше 3 см, керамическая плитка или картон из минваты.
  3. По бокам расстояние от котла до стены должно составлять не менее 10 см. В том случае, если стены выполнены из горючих материалов, это расстояние увеличивается до 25 см.
  4. Устанавливать газовый котел можно только на подложку, выполненную из негорючего материала. В случае с деревянными покрытиями изготавливаются специальные подставки из плитки или кирпича, которые обеспечивают необходимый предел огнестойкости. Основание для напольных устройств должно быть хотя бы на 10 см шире, чем размеры самого котла.

Производство расчёта

Если вы хотите обеспечить свой дом качественным отоплением, к вопросу оборудования газовых отопительных приборов вентиляцией следует подойти ответственно.

Важным моментом является диаметр труб приточных и вытяжных воздуховодов — один из ключевых параметров, обеспечивающих эффективную работу отопительного агрегата. Для расчета характеристик воздуховодов используются:

  • объем отапливаемого помещения;
  • зависимость коэффициента усиления воздухообмена от высоты потолков в помещении;
  • скорость подачи воздуха.

Рассмотрим пример расчёта. В каждой ситуации исходные данные будут индивидуальны, но алгоритм расчетов сохранится. Подобные расчеты можно увидеть в каждом проекте установки автономного газового отопительного оборудования.

Габариты помещения:

  • высота Н=2,8 м;
  • ширина В=3 м;
  • длина L=4 м.

Перемножаем все параметры:

(2,8 х 4 х 3) = 33,6 м 3 .

Полученная цифра означает объем помещения – V.

Затем вычисляется коэффициент усиления воздухообмена в помещении, зависящий от высоты комнаты. Берётся заданная стандартная высота 6 метров, и из неё вычитается фактическая высота помещения: 6м — 2,8м = 3,2 м.

Затем полученную величину превышения нужно умножить на 0,25 и к результату добавить 3.

Полученный результат 3,8 является расчётным значением коэффициента усиления воздухообмена.

Умножив значение этого коэффициента на объём помещения, получаем объём воздуха, который должен за час поступить в котельную из системы вентиляции:

V = 3,8 x 33,6 = 128 m 3

Итоговая цифра является отправной для последующего табличного определения оптимальной площади сечения воздуховода.

Для наглядности в таблице приведены расчетные данные зависимости требуемого объема воздуха от параметров воздуховода.

Требования к вентиляции котельной в частном доме

Для обеспечения нормальной работы котельного оборудования необходим постоянный приток свежего воздуха. В помещениях со старыми деревянными оконными и дверными коробками его естественный приток обеспечивается наличием щелей. Если же проемы заполнены качественными рамами, придется позаботиться об устройстве вентиляции котельной.

Естественная вентиляция

При небольшой мощности котельного оборудования (до 30 кВт) приток воздуха в котельную можно организовать, пробив в нижней части стены отверстие диаметром 100-150 мм.

Располагается оно на высоте 250-300 мм от уровня пола, поближе к топливнику.

Отверстие оформляется пластиковой трубой, в которую устанавливается обратный клапан.

Для защиты от попадания мусора и насекомых приточный канал закрывается мелкоячеистой сеткой, выполненной из металла или пластика.

Вытяжное отверстие пробивается в верхней части наружной стены. Обратный клапан в него не устанавливается, а вот козырек для защиты от дождя и снега подвешивается.

Принудительная вентиляция

Для мощных котлов естественная вентиляция не подойдет, так как регулировать ее производительность невозможно, а эффективность сильно зависит от погодных условий. В таких случаях устраивается принудительная вентиляция. Для этого в котельной монтируются два вентилятора – приточный и вытяжной. Производительность их увязывается с объемом помещения и должна превышать его троекратно.

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

  • СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
  • СНиП 2.04.01-85 об устройстве внутреннего водопровода;
  • СНиП 21-01-97 о пожарной безопасности;
  • СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

  • техпаспорт и инструкцию по использованию устанавливаемого котла;
  • сертификаты соответствия;
  • подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

Правильно оборудованная котельная

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм
24120
30130
40170
60190
80220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
