Категории и технические характеристики автоматов a, b, c и d

Выбор автоматического выключателя по типу характеристики.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

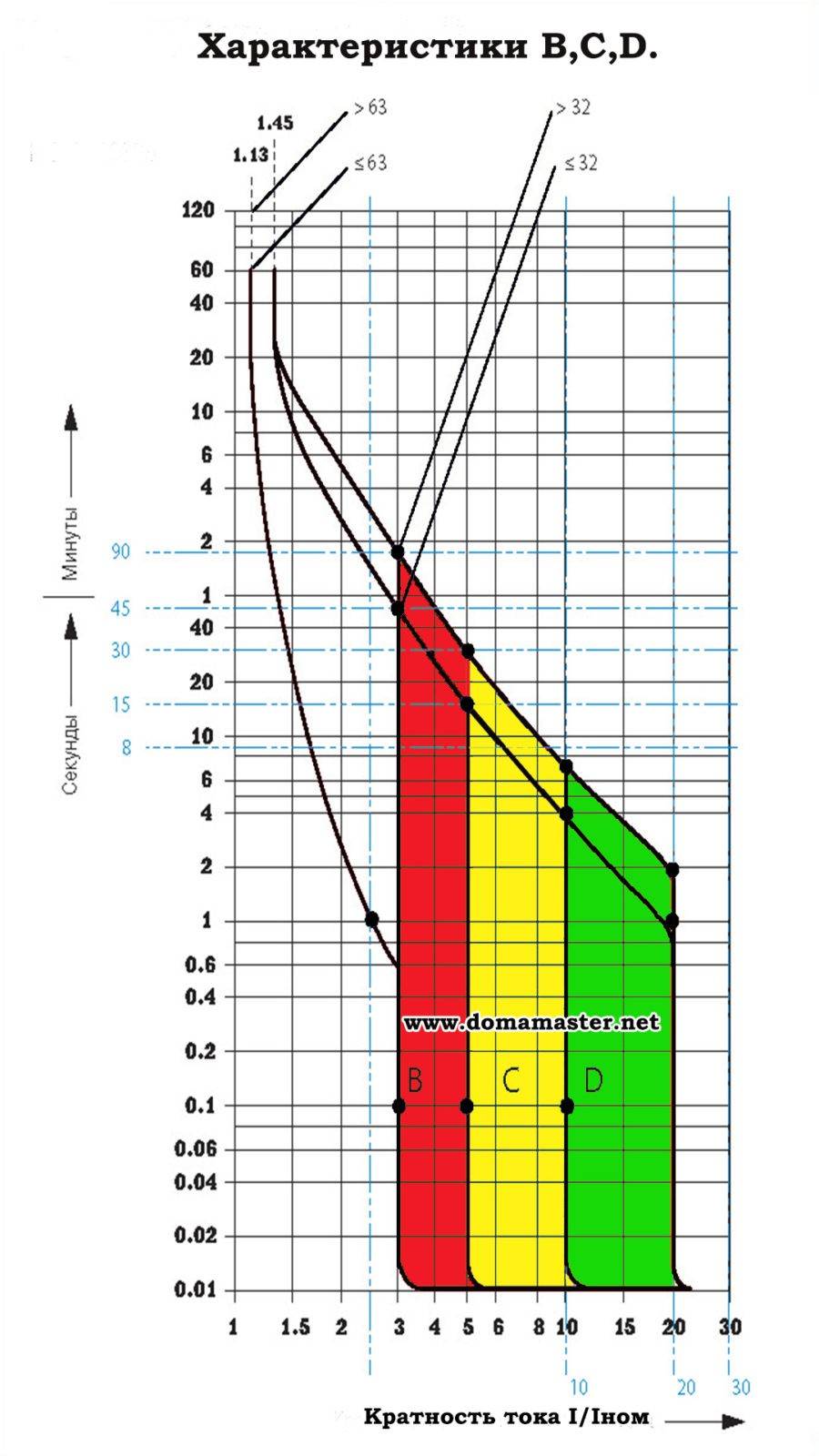

Время токовые характеристики автоматических выключателей B C D

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

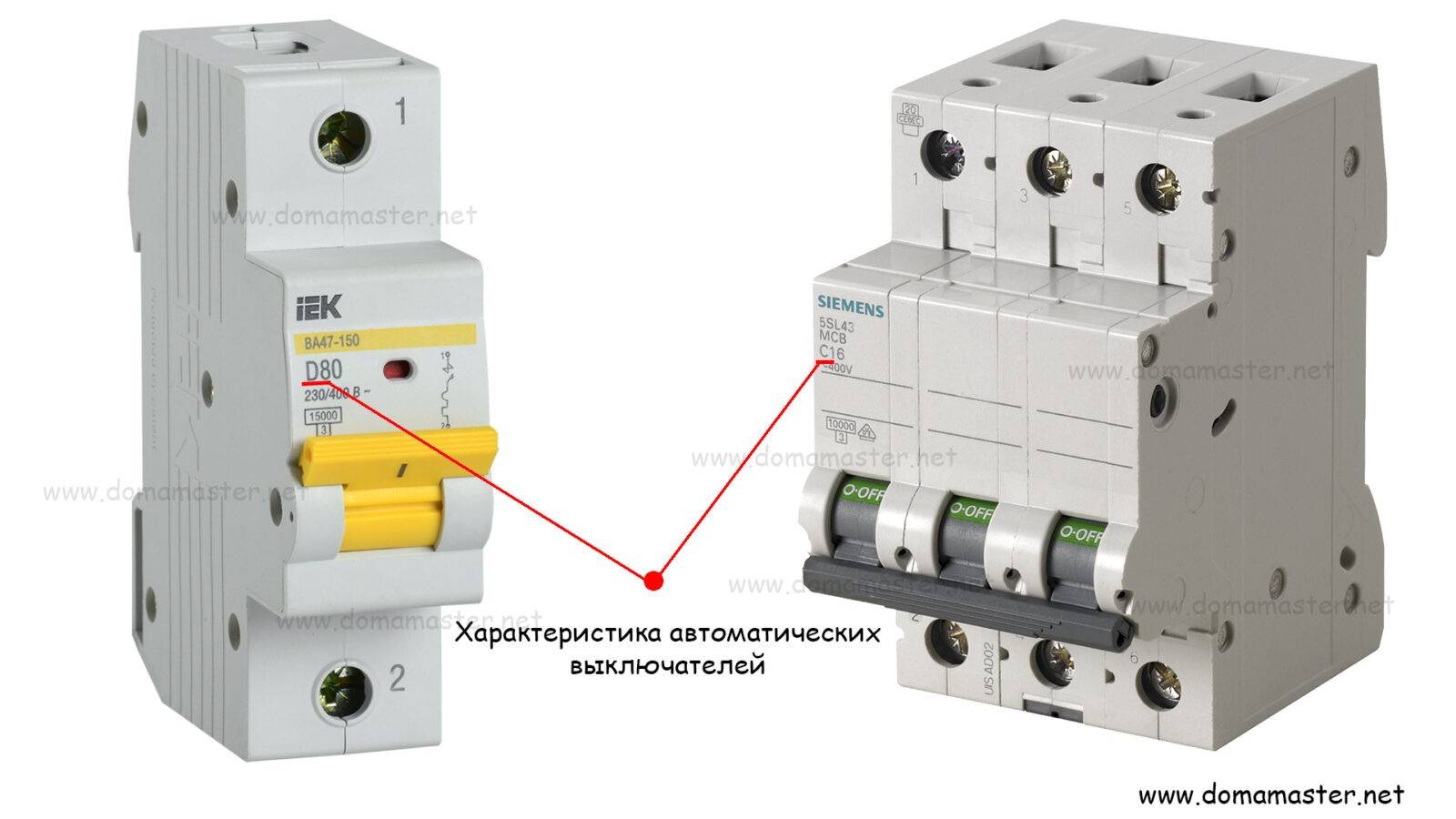

Характеристики автоматических выключателей

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

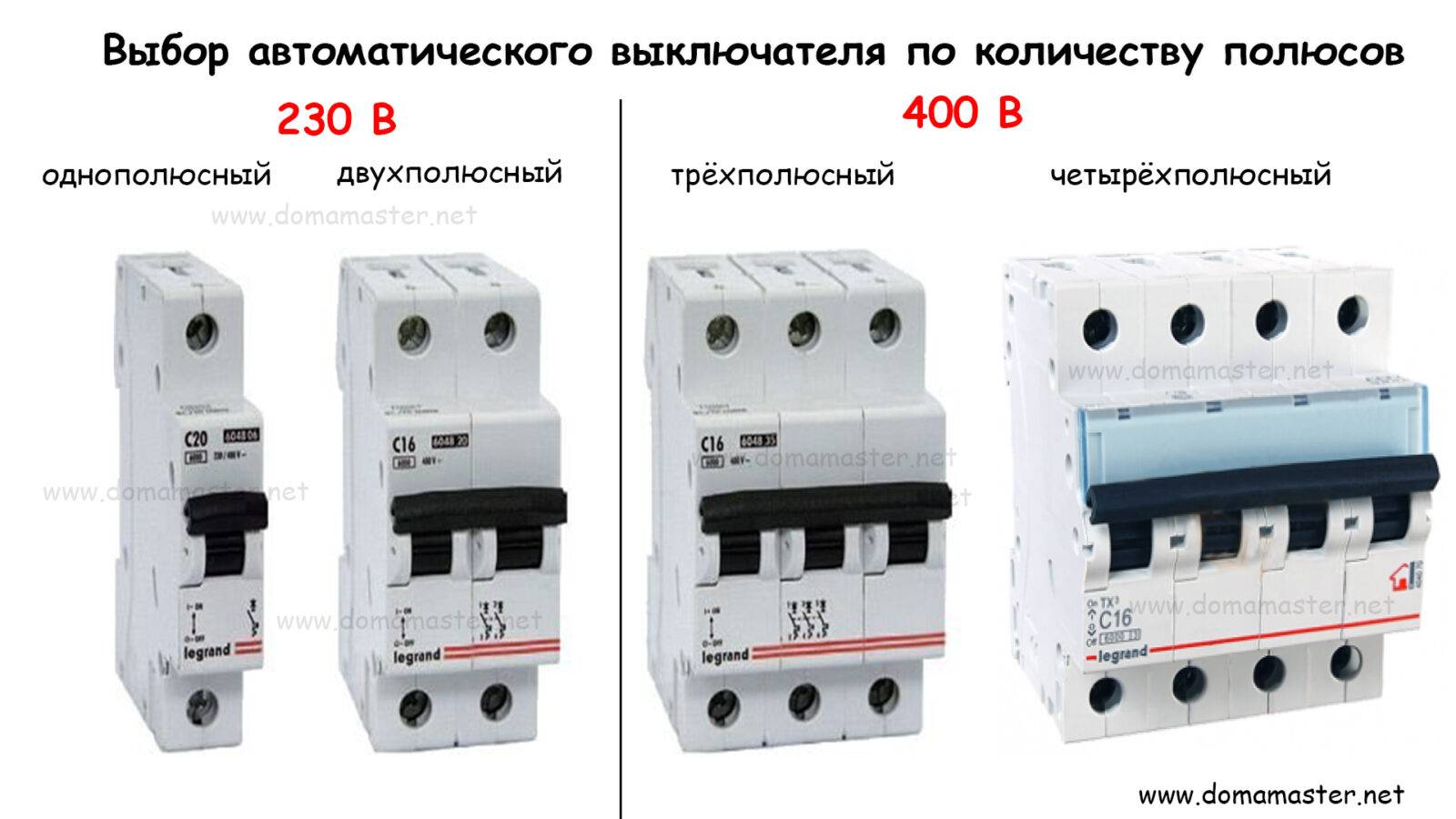

Выбор автоматического выключателя по количеству полюсов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя по производителю.

Выбор автоматического выключателя по производителю

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Номинальный ток (In)

Это – максимальная величина тока, который автоматический выключатель, снабженный специальным отключающим реле максимального тока, может проводить бесконечно долго при температуре окружающей среды, оговоренной изготовителем, без превышения установленных максимальных температур токоведущих частей. Отключающая способность автоматического выключателя – это действующее значение максимального (ожидаемого) тока, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.

Испытания для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают:

— коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании,

— определенный фазовый сдвиг между током и напряжением.

Когда ток в цепи находится в фазе с напряжением питания (cos φ ?= 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ , при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.

На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типичными для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.

В таблице 2, взятой из стандарта МЭК 60947_2, указаны соотношения между стандартными величинами cos φ ?для промышленных автоматических выключателей и их отключающей способностью Icu.

После проведения испытательного цикла на Icu «отключение – выдержка времени — включение — отключение» (два отключения подряд) выполняются проверки, имеющие целью убедиться в том, что такие параметры, как:

— выдерживаемая выключателем диэлектрическая прочность,

— разъединяющая (изолирующая) способность (функция разъединителя),

— правильное срабатывание защиты от перегрузки не ухудшились в результате проведения этого испытания.

Наибольшая рабочая отключающая способность (Ics)

Предельная отключающая способность (Icu) или (Icn) представляет собой действующее значение максимального тока короткого замыкания, который автоматический выключатель может успешно отключить без повреждения. Вероятность возникновения такого тока крайне мала и в нормальных обстоятельствах токи короткого замыкания гораздо ниже номинальной отключающей способности (Icu) автоматического выключателя.

Класс токоограничения

Этот параметр говорит о быстродействии автомата. Значение параметра приводится в рамке, под значением Icn:

Класс токоограничения автомата говорит о быстродействии электромагнитной защиты

Цифра в рамке говорит о части периода напряжения, за которое электромагнитная защита сработает при КЗ. Если указана цифра “3”, значит, при КЗ автомат успеет отработать за 1/3 периода, или за время около 6 мс.

Впрочем, в наши дни технология продвинулась настолько, что все производители легко выполняют данное условие, и автоматический выключатель любого бренда имеет класс токоограничения 3.

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Маркировка автоматов АВВ

В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.

После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант SH200. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.

Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:

  • В – указывает на возможность работы автомата в цепях с активными нагрузками.
  • С – автомат может защищать электродвигатели от индуктивных нагрузок.
  • D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
  • К – применяются на линиях с активными индуктивными нагрузками.
  • Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.

Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.

Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.

Читайте далее:

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

  • ;
  • с характеристиками B, C, D:
    • ;
    • ;
    • ;
  • информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;
  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.   Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.   Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики Мгновенное отключение при коротком замыкании из диапазона Предпочтительное применение автоматического выключателя Нагрузки
B (3-5)·In

защита:

— длинных кабелей;

— сетей с электро-нагревательными приборами (плитой, бойлером);

— маломощных сетей:

  • сигнализации;
  • измерения;
  • управления.
резистивные
C (5-10)·In

защита:

— освещения;

— розеток;

— бытовых электрических приборов.

резистивные, индуктивные с низким пусковым током
D (10-50)·In

защита:

— электрических двигателей (стиральных машин, водяных насосов);

— низковольтных трансформаторов;

— ламп-разрядников.

индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где In – номинальный ток автоматического выключателя.  Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.   При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.
  1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
  2. Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
  3. Заводской каталог компании «ABB» на выключатели S800S.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.


Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;


Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.


Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.


Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;
