Какой класс точности должен быть у электросчетчика
Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.
При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса
Электронные модели электросчетчиков постепенно вытесняют старые индукционные
Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества
Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.
Что такое трансформатор тока и как он работает, читайте тут.
Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.
Для квартиры
От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.
Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.
Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.
С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем
Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности
В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются
Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются
Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки
Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.
Для частного дома
Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.
При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.
Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.
Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.
Кто должен менять счетчик и за чей счет
До недавнего времени ответственность за замену электросчетчика возлагалась на собственника. Однако с 1 июля 2020 года вступило в силу Постановление Правительства №554 от 18.04.2020 г. «О внесении изменений в некоторые акты Правительства Российской Федерации по вопросам совершенствования организации учета электрической энергии».
В случае монтажа нового оборудования рекомендовано устанавливать современные интеллектуальные средства учета электроэнергии. Но не все так однозначно.
В первую очередь бесплатной замене подлежат счетчики, вышедшие из строя, или у которых закончился срок эксплуатации. Кроме того, на бесплатную установку электросчетчиков имеют право собственники, у которых отсутствуют электросчетчики по тем или иным причинам.
При этом заменять электросчетчики будут умными приборами. Установка таких счетчиков выгодна ресурсоснабжающим организациям. Поэтому Правительство Российской Федерации приняло закон ФЗ-422 от 04.05.2012 года, где прописано, кто должен оплачивать приобретение, монтаж и ввод ИСУЭ.
- Законом сформулированы понятия «интеллектуальная система учета», определено, как понимать «полностью самостоятельная», «автоматизированная» и «удаленная система»;
- Определены сроки перехода на интеллектуальную систему учета, позволяющую самостоятельно собирать данные, удаленно передавать их диспетчеру по определенному графику;
- Расходы на техперевооружение возложены на ресурсоснабжающие и поставляющие организации. Причем расходы запрещено закладывать в тарифы;
- Предусмотрена постепенная замена электросчетчиков по мере выхода их из строя, окончания срока эксплуатации или межповерочного интервала. Все новостройки, вводимые в эксплуатацию, должны быть оборудованы умными приборами учета электроэнергии.
То есть обслуживающие организации обязаны сами поменять электросчетчик в квартире, подъезде, на лестничной площадке. При этом их не должно волновать, в приватизированной или неприватизированной квартире установлен счетчик или он обеспечивает учет электроэнергии в частном доме. Собственник не должен покупать прибор и оплачивать его установку.
Краткое резюме, какой тип счетчика лучше
Обращаем ваше внимание, что Постановление Правительства РФ №442 от 04.05.2012 “О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии” разрешает гражданам использовать счетчики классом точности 2,0. То есть для бытовых целей индукционный электросчетчик вполне допустим
Таблица поможет определиться, какой тип счетчика подойдет потребителю электроэнергии в зависимости от потребностей.
| Электронный счетчик | Индукционный счетчик |
| Высокоточный прибор, универсальный для дома и производства | Класс точности подходит только для бытовых сетей |
| Чувствительность к качеству электроэнергии, выход из строя случается чаще | Надежность и долгий срок службы |
| Стоит дороже | Стоит дешевле |
| Экономно потребляет электроэнергию | Высокое собственное потребление |
| Огромная функциональность: настройка тарифов, фиксация разных видов электроэнергии, учет двух направлений тока, замер качества мощности, дистанционное снятие показаний | Ограниченная функциональность: просто учет одного типа электроэнергии в одном направлении |
| Есть защита от хищения | Нет защиты от хищения электричества |
| Период между поверками составляет от 5 до 16 лет (СО-Ф663 — 5 лет; ЦЭ6807А-1 и -2, СОЭБ-1, двухтарифное оборудование СЭО-1 — 6 лет; А100D1B — 16 лет) | Межповерочный интервал для индукционного оборудования составляет 16 лет (исключения с 8-летним МПИ — СО-1 на 5 и 10 Ампер номинального тока с тремя и четырьмя цифрами на счетном механизме) |
Плюсы и минусы
Достоинства:
- надежные;
- не зависят от перепадов электроэнергии;
- дешевые;
- большой срок эксплуатации;
- можно легко остановить или отмотать счетчик при необходимости.
Недостатки:
- класс точности низкий (2,0 или 2,5);
- высокая погрешность, особенно при маленьких нагрузках;
- однотарифные;
- нет защиты от хищения электроэнергии.
На сегодняшний день производители индукционных счетчиков стараются улучшить свою продукцию за счет увеличения класса точности и срока службы.
Однако из-за специфической конструкции прибора сделать это практически невозможно. Поэтому на смену индукционным счетчикам пришли электронные, которые имеют ряд преимуществ.
Смотрите видео, в котором подробно разъясняются устройство и принцип работы индукционного счетчика электроэнергии:
{SOURCE}
Что это такое?
Счетчик воды — это механическое или электронное устройство, предназначенное для учета количества использованной воды.Все виды этих приборов устанавливаются в разрыв трубопровода и реагируют на движение водного потока.
Пока вода по трубе не перемещается, показания счетчика остаются неизменными. Как только поток начал движение (открыли кран, произошло наполнение стиральной или посудомоечной машины, воспользовались унитазом), показания прибора меняются в соответствии с пропущенным объемом.
В результате происходит точный учет использованной воды, позволяющий корректно высчитать ее стоимость за месяц (или за квартал).
Принцип действия индуктивного электросчетчика
Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.
Индукционный счетчик — вид изнутри
В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.
Поэтому электромагнитные механические счетчики еще называют индукционными. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.
Устройство индукционного электросчетчика
Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.
Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.
Трехфазный индукционный электросчетчик
Преимущества и недостатки индукционных электросчетчиков
Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.
Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.
Несложное устройство счетного механизма индукционного электросчетчика
Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:
- низкий класс точности;
- большая погрешность, увеличивающаяся при небольших токах нагрузки;
- значительное собственное потребление электроэнергии;
- отсутствие учета реактивной энергии у бытовых счетчиков;
- учет электрической энергии происходит только в одном направлении;
- отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.

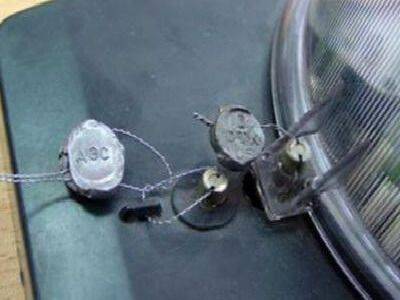

Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.
Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации
Как работает индукционный счётчик
Алюминиевый диск индукционного счетчика электрической энергии является подвижным токопроводящим элементом, на который воздействует электромагнитное поле, создаваемое в катушках счетчика. В результате их действия возникает магнитное поле, переменное по направлению и действующее на диск, в котором создаются вихревые токи, совпадающие по направлению с магнитными потоками.
Между вихревыми токами и магнитными потоками происходит взаимодействие, которое создает вращающий момент, меняющийся по величине и приводящий во вращение алюминиевый диск. Между вращающим моментом и суммарным магнитным потоком от двух катушек тока и напряжения создается зависимость, с учетом сдвига фазы на 90º и обратной связью. Для получения сдвига фазы магнитный поток электромагнита напряжения разложен на две части.
Под воздействием вращающего момента диск крутится с частотой в зависимости от величины поступающей энергии. Ось диска связана со счетным устройством цифрового барабана, на котором отражается действительное количество потребляемой энергии.
Принцип действия индуктивного электросчетчика
Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.
Индукционный счетчик — вид изнутри
В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.
Поэтому электромагнитные механические счетчики еще называют индукционными. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.
Устройство индукционного электросчетчика
Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.
Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.
Трехфазный индукционный электросчетчик
Преимущества и недостатки индукционных электросчетчиков
Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.
Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.
Несложное устройство счетного механизма индукционного электросчетчика
Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:
- низкий класс точности;
- большая погрешность, увеличивающаяся при небольших токах нагрузки;
- значительное собственное потребление электроэнергии;
- отсутствие учета реактивной энергии у бытовых счетчиков;
- учет электрической энергии происходит только в одном направлении;
- отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.
Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.
Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации
Как работает индукционный счётчик
Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:
- Катушки напряжения, что расположили на магнитопроводе;
- Диск вращения из алюминия;
- Передаточный механизм устройства учёта;
- Катушки тока на магнитопроводе;
- Постоянный магнит.
Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.
Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.
Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.
Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.
Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.
Учиться на чужих ошибках
В начале 1990-х годов зарубежных производителей измерительной продукции захлестнула примерно такая же эйфория, которую сейчас переживает Россия. Так, например, в Англии доля электронных счетчиков электроэнергии достигла 95 %, однако, на сегодняшний день эта цифра уменьшилась до 65 %.
Из Европы заводы по производству индукционных счетчиков перенесены в развивающиеся страны и производят миллионы счетчиков, находящих нишу и выполняющих свою функцию.
Энергосистемы России (Красноярскэнерго, Татэнерго, Брянскэнерго) стабильно закупают индукционные счетчики так же, как и электронные, отдавая предпочтение их надежности и учитывая плохое качество сетей, особенно в сельской местности. Ведь ресурс индукционного счетчика – десятки лет и даже через 50 лет некоторые образцы будут соответствовать заданному классу точности.
Проблема выбора индукционного или электронного счетчика несколько надумана. Они предназначены для разных секторов рынка.
Рано отказываться от применения индукционных счетчиков. Как и не стоит недооценивать электронные
Прежде всего, надо решить, есть ли возможность и необходимость воспользоваться всеми преимуществами счетчиков и не обращать внимание на их недостатки?
Выбор счетчика – это результат взвешенного решения, анализа отдельной ситуации.
Индукционные приборы учета
Этот процесс для приборов старого образца довольно прост, достаточно переписать информацию с механического индикатора, где цифры отображают общее количество потребления электроэнергии за все время эксплуатации прибора. После этого из полученного числа вычитаются показания за предыдущий период. Результатом умножается на текущий тариф.
Показания вносятся в квитанцию оплаты. Раз в полгода энергокомпании имеют право произвести контроль прибора учета, что обязывает потребителя обеспечить к нему доступ.
Показания индукционного счетчика с барабаном
На рисунке выше красным цветом отмечены сегменты механического индикатора, отображающие целое число, синим цветом – десятые доли киловатт-часов. Встречаются модели, без отображения дробной части. Ниже отображены параметры номинального тока, напряжения и частоты измерительного прибора. По скорости вращения барабана можно визуально оценить текущую мощность нагрузки.
Индукционные приборы постепенно заменяются электронными, ввиду их несомненных преимуществ. Расскажем, в чем они заключаются.
