Кондиционеры кассетного типа: монтаж, цены, инструкции

Правила замены элементов питания

В описании пульта кондиционера отдельный раздел посвящен правильному использованию устройства:

  • Менять необходимо сразу обе батарейки, устанавливать одинаковые. Чтобы настройки пульта не пропали, замену следует осуществлять как можно быстрее;
  • При длительном периоде простоя желательно изымать элементы питания из пульта;
  • При стандартном использовании элементы питания служат около 12 месяцев. Некоторые модели сигнализируют о необходимости замены батарей. О том, что батарейки слабы, заметно по ослаблению яркости дисплея и замедленной реакции на команды;
  • Не следует пытаться перезаряжать одноразовые батарейки.

Правила эксплуатации устройства

Кроме бережного обращения с техникой обслуживание кассетных кондиционеров — это периодическая чистка или замена воздушных фильтров (не реже раза в год) и другие профилактические операции. Для получения доступа к фильтрам не требуется разбирать потолок — снимают декоративную панель блока. При круглосуточной эксплуатации в помещении со значительной нагрузкой регулярное обслуживание включает:

  • чистку фильтров и дренажного поддона;
  • проверку трубы дренажной системы и холодильного контура;
  • долив хладагента;
  • чистку обоих блоков кондиционера и теплообменника наружного блока;
  • проверку кабелей питания.

Как включить кондиционер

Использование кондиционера для охлаждения воздуха внутри вашего дома считается для данной бытовой техники основной задачей, но существуют сплит изделия, которые могут работать в двух ипостасях: холод и тепло. В установке их нет разницы, кроме небольших нюансов: кондиционеры устанавливаются только на стены дома, а современные модели сплит систем могут монтироваться и в потолочных перекрытиях.

Многие пользователи задают извечный вопрос, как настроить кондиционер самостоятельно? Инструкция трактует основные положения, как надо правильно эксплуатировать кондиционер определенной модели после окончания установки. Настраивайте изделие при помощи пульта дистанционного управления, как правильно с ним обращаться, мы подробно расскажем немного позже.

Режим охлаждения

Этой функцией мы пользуемся постоянно в домашних условиях, когда наступает жара, поэтому рассмотрим этот процесс более подробно.

Для того, чтобы включить кондиционер на холод, достаточно нажать клавишу с изображением снежинки, затем выбрать оптимальную температуру, до которой необходимо остудить воздух в помещении. Когда желаемый микроклимат достигнут, то выносной блок отключается автоматически, а блок испарителя продолжает свою работу — поддерживает установленные пользователем параметры.

Холодный поток воздуха выходит из испарителя и заполняет все пространство, вытесняя более теплый, который всасывается внутрь системы и охлаждается. Стоит температуре повыситься на пару градусов, как наружный блок опять включается в работу, чтобы понизить ее до оптимального варианта, который вы установили с помощью пульта на кондиционере.

Существуют рекомендации от специалистов по поводу использования функции «холод».

  1. Не стоит в квартире охлаждать воздух ниже 16 градусов. При этом надо помнить, что при работе устройства на полную мощность существует риск простудиться.
  2. Разница между температурой наружного и внутреннего воздуха не должна превышать 5 градусов.
  3. Не стоит включать изделие на холод при наружной температуре менее 12 градусов.
  4. Все модели современных климатических устройств настроены, чтобы экономить электроэнергию, особенно этим отличаются конверторные изделия — они автоматически выбирают режим работы.
  5. Все кондиционеры вообще не стоит включать при наружной температуре ниже 0 градусов.

Многие модели сплит установок, по заверениям производителей, могут работать при 20 градусах ниже ноля, обогревая помещение, но их надо обязательно выключать при сильных морозах, чтобы не поломать вентилятор

Особенно осторожно надо эксплуатировать эту технику во время внезапных оттепелей

Режим обогрева

Современные климатические системы могут подавать в квартиру не только охлажденный воздух, но и тепло. Для этого берем ПУ и следуем подсказкам.

  1. Нажимаем клавишу Пуск или On/Off, затем кнопку с надписью Heat.
  2. Если нет такой, то присутствует клавиша Mode или другая, над которой есть символы: снежинка, солнце, капля дождя и вентилятор. Переключайте режимы до тех пор, пока не появится на дисплее нужный символ.
  3. Нажимая на + или – или же стрелки вверх/вниз, надо настроить необходимую температуру. Ее значение должно быть выше на 5 градусов той, что есть сейчас в помещении.

Первоначально включается вентилятор, а затем режим нагрева. Максимум через 10 минут изделие начнет нагнетать в комнату теплый воздух. Если на ПУ нет вышеописанных кнопок — вам не повезло, эта модель кондиционера не может работать в режиме тепло.

Во время настроек любая модель обязана откликаться на ваши действия: выдавать звуковые сигналы, мигать светодиодами. Во время приобретения изделия надо ознакомиться со всеми ее характеристиками, чтобы потом не ломать голову.

Принцип работы кассетного кондиционера

Главная идея конструкторов – обеспечить вывод воздушной смеси наружу и ее оперативная замена охлажденным аналогом. С поставленной задачей справляется пара физически разделенных холодильных контуров.

Испаритель (внутренний блок) охлаждает поступающий воздух внутри помещения.

Конденсатор (наружный компонент) занимается теплоотводом «неугодной» смеси по климатическому параметру. Обмен тепловой энергией обеспечивает хладагент.

Принцип работы кассетного кондиционера

Расположение испарителя выбрано удачно – холодные потоки воздуха рассеиваются по комнате на 360 градусов.

И наконец, где купить кассетный кондиционер?

Сегодня развелось не мало сомнительных фирм предлагающих свои такие же сомнительные услуги в сфере кондиционирования. Не доверяйте вопрос выбора, покупки и монтажа кондиционеров таким компаниям, они много обещают, но в итоге Вы можете просто выкинуть крупную сумму на ветер, оставшись с некачественным прибором и неграмотным монтажом.

Компания ЛЮКС-КЛИМАТ гарантирует качество полного спектра услуг связанного с климатическим оборудованием, доверьтесь и ЛЮКС-КЛИМАТ Вас не подведет, специалисты компании квалифицированы в вопросах о выборе, покупке и установке самых качественных кондиционеров любого типа от лучших мировых производителей.

Установка таймера автоматического выключения

Алгоритм установки отключения кондиционера:

  • Нажмите на кнопку на пульте дистанционного управления Timer Off. Это активирует индикатор на дисплее, и значок таймера начнет мигать. Это указывает на готовность прибора к установке нужных параметров.
  • Клавишами плюс и минус или Timer+/- установите время деактивации кондиционера. Принцип такой же, как и с установкой параметров включения прибора — однократное нажатие добавляет к времени одну минуту. Для ускорения процесса нажмите и удерживайте клавишу плюс или минус. После этого время начнет быстро отсчитываться. Чтобы скорректировать параметры, отпустите клавишу и несколькими однократными нажатиями установите правильное значение времени деактивации устройства.
  • Последняя манипуляция — сохранение заданных параметров. Чтобы выполнить процедуру, нажмите на клавишу Timer Off и удерживайте кнопку в течение 5 секунд. В результате этого значок часов на дисплее перестанет мигать. Это означает, что параметры сохранены, и кондиционер будет выключаться по заданному времени.
  • Если в течение 10 секунд после установки параметров выключения кондиционера вы нажмете кнопку Set/Cancel, то параметры будут отменены. Это позволяет быстро отменить заданную информацию. Если такой необходимости нет, в течение 10 секунд не нажимайте на указанную клавишу.

Разница между включением и деактивацией кондиционера составляет минимум 30 минут. Это означает, что нельзя поставить таймер на включение, а через 15 минут выставить отключение прибора. Минимальный разрыв — полчаса. Помимо этого, максимальная разница между включением и выключением прибора составляет 24 часа. Это означает, что нельзя поставить кондиционер на включение, а через 30 часов на выключение. Разрыв между опциями должен быть не более одних суток.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

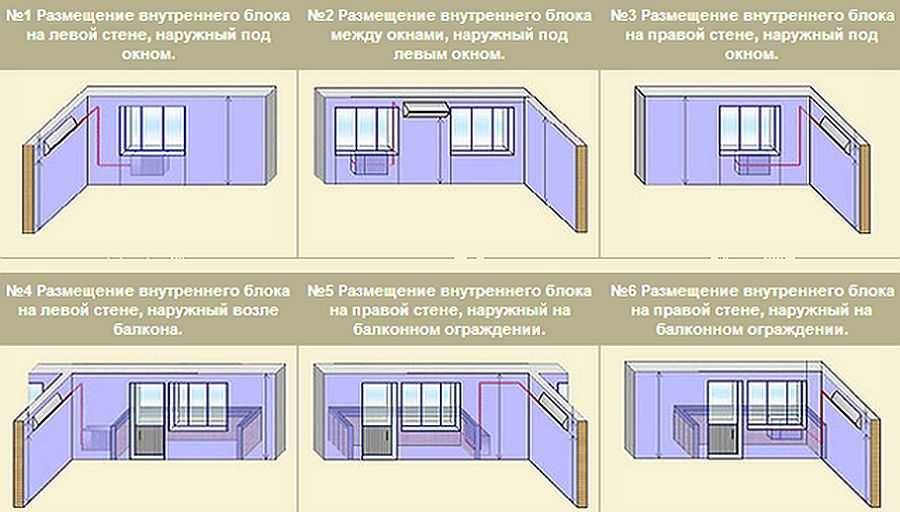

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

  • слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
  • слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
  • справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

  • на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
  • на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
  • под окном. Вариант подходит для помещений без балкона;
  • рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

  • перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
  • труборез с острым лезвием или ножовка по металлу;
  • напильник и риммер для подравнивания зазубрин;
  • трубогиб или специальная пружина для формирования медных труб;
  • дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
  • калибратор труб и развальцовщик;
  • штроборез, который можно заменить долотом, кувалдой и молотком;
  • вакуумный насос для запуска системы кондиционирования;
  • отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

  • подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
  • бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
  • изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
  • синтетический утеплитель;
  • шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
  • L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
  • крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Коды ошибок Midea Модели MSE inverter

Код ошибкиТип ошибкиРешение
Е0Ошибка/неисправен EEPROMзаменить плату внутреннего блока
Е1Неправильное межблочное соединение не гарантия, возможно выгорели элементы на платах внутреннего и наружного блоков
Е2Неправильное подключение ноль-фазаправильно подключить ноль и фазу
Е3Неисправен мотор вентилятора внутреннего блоказаменить мотор
Е4Резервная*
Е5Неисправны/обрыв/нет контакта термистора наружного блокапроверка контактов, замена термистора
Е6Неисправны/обрыв/нет контакта термисторы внутреннего блокапроверка контактов, замена термисторов
Р0Перегрузка по току/неисправен модуль IPMочистка теплообменников, не правильное кол-во хладагента в системе, замена модуля, проверить обмотки компрессора
Р1Слишком высокое или слишком низкое напряжение питанияне гарантия
Р2Высокая температура нагнетания не гарантия, загрязнение теплообменников, недостаток хладагента, воздух в системе
Р3Слишком низкая уличная температура не гарантия, отключение при -15С, включение при -12С
Р4Неисправность компрессорапроверить сопротивление обмоток компрессора

Нюансы эксплуатации

Современные модели кондиционеров довольно сложная бытовая техника, настройка которой требует соблюдения основных правил.

  1. Надо четко подбирать мощность изделия в зависимости от объема помещения: в регионах с очень жарким климатом необходимо устанавливать системы с большей мощностью, с улучшенными характеристиками режима охлаждения.
  2. Всегда соотносить режим работы изделия с погодными условиями снаружи.
  3. Чтобы не допускать появления любых простудных заболеваний, необходимо точно настраивать оборудование в режиме холод.
  4. Проводите регулярное техническое обслуживание — эти мероприятия позволят вам обеспечить нормальную работу изделия, а всей семье безопасный и комфортный микроклимат.
  5. Установку, обслуживание и ремонт оборудования должны делать только профессионалы.

Климатические системы можно устанавливать в любых помещениях, вне зависимости от их конфигурации и габаритов, потому что современная техника справляется с поставленной задачей без каких-либо проблем. Пользователь  должен только выполнять все правила и рекомендации, озвученные в этой статье.

16 КОНКРЕТНЫх ПРЕИМУЩЕСТВ

МыДругие
Наш профессиональный опыт более 9 лет.В летний сезон много монтажников без опыта.
Мы обслуживаем кондиционеры всех типов и мощностей, устраняя все неисправности.Многие бригады не знакомы с правилами обслуживания и ремонта кондиционеров и могут навредить Вашей технике.
Мы проводим 2х ступенчатую вакуумизацию кондиционера.Половина бригад не вакуумируют вообще, в следствие чего, кондиционер придется чинить и заправлять каждые полгода за 2-3 тысячи рублей.
Используем Манометрическую станцию для точных замеров.Практически никто не использует – как следствие, возможные обледенение, подтеки и преждевременная потеря  мощности.
Используем металлопластиковую дренажную систему.90 процентов других бригад используют пластиковые шланги, за счет чего конденсат капает на стену, взращивая плесень.
Ездим на своем автомобиле с gps навигацией, всегда приезжая вовремя, без опозданий.Многие отдалживают транспорт, опаздывают и теряются в месторасположении.
Работаем быстро и слаженно силами 2х или 3х человек – укладываемся в 2 часа.Непрофессиональные «мастера» работают вплоть до 2х дней с одним кондиционером.
Выезжаем по всему Санкт-Петербургу и Лен. области.Каждая вторая бригада откажется выезжать за город.
Выполняем любые сервисные работы.Мало мастеров умеют правильно устранять неисправности, как следствие – их приходится постоянно вызывать по одной и той же проблеме.
Гарантия качества – 1 год.Бригады с низкими ценами пропадают со связи сразу после монтажа, если что то случится их уже не найти.
Устанавливаем с использованием пылесборника, очищаем оставшуюся пыль и выносим мусор.Устанавливают «в грязную», песок и пыль от бурения разлетается по квартире, уборка не производится, мусор не выносится, в итоге- вся квартира грязная.
Прячем трассу и отверстие в стене (трубки от внутреннего блока) в кабель канал (пластиковый короб), для эстетичного вида.Половина прочих этого не делают, в итоге имеем некрасивые трубки обмотанные алюминиевым скотчем и грубую дырку в стене.
Имеем буры всех диаметров, за счет чего обеспечивается оптимальный размер отверстия для трассы.Бурят одним и тем же сверлом на всех заказах, а потом гнут, заламывают и всячески портят трассу.
Грамотное бурение отверстий.Многие монтажники выбивают целый кусок стены, в результате чего претензии от соседей и ТСЖ.
Герметизация отверстия бурения.Большинство оставляет отверстия незагерметизированными, в следствии чего с улицы постоянно будет сифонить воздух.
Длительность шумных работ не больше 20 минут.Из за отсутствия подходящих буров и необходимого инструмента — шумные работы затягиваются на весь срок монтажа.

Варианты установки

Настенные

Kentatsu Nobby Smart — плод совместной работы с немецким инженерным концерном Kentatsu Furst. Эти турбированные двухконтурные котлы работают на отопление и обеспечение ГВС. Панель управления цифровая, есть утапливаемые ручки для настройки параметров. Экран непрерывно отображает температуру теплоносителя и воды в контуре ГВС.

Серия отличается компактными размерами. У всех — закрытая топка. Это удобно для установки в квартирах. Все модели, кроме 24-1CS, оборудованы двумя раздельными теплообменниками. Первичный — медный, вторичный традиционно выполнен из нержавейки.

Особенность этой серии — возможность работы при самом малом давлении воды, даже при 0,5 бар. В Nobby Smart можно включить битермический режим (погодозависимое управление), эта функция имеется у моделей, входящих в ТОП-сегмент. КПД — 93%.

Конденсационные

Kentatsu Smart Condens — двухконтурные настенные нагреватели, в которых используется дополнительная энергия для отоплениея и ГВС. При горении топлива образуются горячие отработанные пары, в классической конструкции энергия теряется, в конденсационной — направляется на нагрев теплоносителя и воды. Эта серия имеет высокий КПД — до 108%, и представлена модификациями 25, 30, 40 кВт. Котлы подходят для теплых полов.

Оснащены турбиной — для нагнетания воздуха и отвода паров, и циркуляционным насосом — для принудительного движения теплоносителя. Оба устройства модулируемые, меняющие мощность плавно. Такая технология позволяет максимально экономить топливо. Работа возможна на любом виде газа.

Напольные

Напольная серия Kobold сделана из чугуна. Эти одноконтурные аппараты адаптированы к низкому и нестабильному давлению газа в магистралях. Производитель использовал технологию Amin Gas: компенсация гидравлического сопротивления способствует равномерному прогреву теплообменника. Мощностной ряд в пределах 20 000–60 000 Вт.

Все модификации отличает стильный дизайн. Несмотря на высокие технологии, аппараты просты в управлении, с ними справится любой пользователь. Они работают поодиночке или в каскаде. Контроль параметров идет непрерывно. Все модификации атмосферные — открытая камера сгорания. Можно переоборудовать под сжиженный газ.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Коды ошибок кондиционеров Daikin

В 99% случаев продукция Дайкин демонстрирует высокие технико-экономичные показатели. Однако иногда случаются следующие неисправности:

  • Выход из строя платы управления или согласователя;
  • сгоревший электродвигатель, вращающий приточный вентилятор;
  • прорывает высоконапорный трубопровод и т.д.

Данные неисправности мгновенно обнаруживаются системой самодиагностики, после чего индикатор на внутреннем блоке информирует о возникшей внештатной ситуации (мигает лапочка с кодом ошибки). В таком случае будет полезно ознакомиться с нашей подборкой, на которой указаны руководство (паспорт) с основными ошибками, их расшифровка и способы устранения.
