Схема подключения IP камеры видеонаблюдения

Плюсы аналоговых камер видеонаблюдения

Аналоговые системы пользуются спросом и востребованы не меньше систем, поддерживающих работу в Ethernet сетях.

В качестве основных преимуществ аналоговых камер можно отметить такие особенности как:

  • простота настройки;
  • возможность подключения к имеющимся линиям трансляционной инфраструктуры;
  • невысокая стоимость устройств и комплектующих к ним;
  • стабильный сигнал и независимость от состояния сети интернет и протяженности кабеля (в пределах нормы);
  • отсутствие конфликтов при использовании моделей, произведенных разными компаниями.

Для получения видеосигнала с аналоговой камеры достаточно правильно подключить провода, имеющие цветовую дифференциацию. Настройка положения камеры, фокусировка и прочее могут осуществляться в автоматическом или ручном режиме, в зависимости от модели устройства и характеристик системы в целом.

При замене старых камер на новые аналоговые не обязательно менять провода. Современные модели камер с высоким разрешением адаптированы под стандарты коаксиальной коммуникации.

Потоковое видео с аналоговых устройств транслируется без потерь, остановок и «подвисаний» со скоростью, адекватной для восприятия, то есть равной 25-ти кадрам в секунду. Для камер, устанавливаемых на значительном расстоянии от обрабатывающего информацию устройства, не требуются дополнительные усилители.

При работе с кабельной продукцией высокого качества расстояние между камерой и видеорегистратором может превышать 500 метров. Используя пассивные или активные усилители можно увеличить дальность на 400 и 1500 метров, соответственно.

Способы подключения и схемы настройки


Видеорегистратор для камеры наблюдения Камеры можно напрямую подключать через мультиплексор, который является устройством для синхронной передачи нескольких видео на один экран. Применяется матричный коммутатор для разделения изображений и вывода каждой картинки на свой монитор.

Устройства фиксации данных на жестком диске делятся на типы:

  • видеосерверы работают с Linux или Windows и содержат плату захвата видео для аналоговых моделей;
  • видеорегистраторы представлены устройствами Stand-alone, non-PC, DVR.

Настройка видеонаблюдения проводится с применением других установок, которые решают отдельно взятые задачи. IP-камеры снабжаются ячейкой памяти, где ведется запись и резервируется запись на случай поломки основного блока фиксации.

Через интернет


Камера, подключенная к интернету через роутер Популярным является подключение видеонаблюдения к сетевому проводу провайдера. Способ реализуется с выделением IP адреса пользователя, который присваивается следящему устройству. Уличную камеру нужно подсоединить к компьютеру и ввести адрес в браузерной строке. IP данные камеры можно узнать в инструкции пользователя на ярлыке изготовителя.

Пользователь заходит в раздел настроек сети после открытия интерфейса и вручную вводит IP адрес или ставит отметку об автоматическом получении. Ему становится доступен порт входа (чаще бывает открыт под № 80). Задается пароль и логин для личного входа в сетевой портал, затем модуль отключается от гаджета и кабель интернет провайдера подключается к камере.

К компьютеру

Компьютерный видео сервер принимает, хранит, обрабатывает видео или аудио, управляет схемами безопасности.

Устройства различаются параметрами:

  • применения — по типу вещания, по запросу, в схемах видеонаблюдения;
  • интерфейса — передача потоков через IP или ASI;
  • типу вывода и ввода — аналоговый или цифровой;
  • возможности синхронизации;
  • вероятности локальной сохранности сведений.

Подключение к монитору и телевизору


Подключение камер наблюдения к мониторам Изображение выводится на телевизионный экран, события транслируются в реальном времени. Потребуется камера, модуль питания, контакты для подсоединения, монтажное крепление и кабель, затем можно выполнить монтаж видеонаблюдения своими руками.

Место выбирается так, чтобы объект наблюдения большую часть времени находился в центре фокуса. При этом учитываются ветви деревьев, отдельно стоящие предметы, загораживающие обзор. В объектив не должны попадать солнечные и световые лучи, т. к. изображение будет засвечено.

Для работы с монитором используются камеры с углом обзора 70 – 100°. Аналоговые модели подключаются к телевизору через композитный вход AV, который есть на всех приемниках. Для устаревших экранов применяется переходник SCART – AV.

Особенности выбора оборудования для витой пары

Эффективная работа такого типа устройств возможна лишь в случае выбора правильных комплектующих. Для этого следует придерживаться таких советов:

Желательно, чтобы приемник или передатчик включал в себя блок защиты от наведенного напряжения или атмосферного электричества. На рассматриваемом изделии должны быть указаны сведения о рабочем напряжении, допустимом диапазоне температур, совместимости с другими типами оборудования. Если планируется приобретение активного передатчика и приемника, они обязательно должны включать в себя регуляторы для настройки устройства. В качестве «плюса» также можно рассматривать отметки типа характеристики системы защиты, диапазон частот и другие. Конечно, без должной квалификации эти обозначения ничего не скажут. Но, зато они свидетельствуют о качестве изделия. Не стоит верить заявлениям, типа «изображение с качеством в 720p даже при передаче на пару километров не изменится»

При передаче витой парой на такое расстояние незначительные потери качества являются неотъемлемым моментом

Также подбирая подходящее исполнение витой пары желательно обратить внимание на ее емкость. Более надежным и эффективным будет тот вариант, в котором это значение меньше

Какие нужны программы

Наиболее популярными считаются камеры IP, работающие по локальной сети через роутер. Программное обеспечение подбирается с учётом вида камеры, которая устанавливается к системе.

Большинство изготовителей включают в комплект специализированное программное обеспечение, выполняющее множество полезных возможностей:

  • транслируют видео с устройств непосредственно в сеть;
  • активизируют режим записи во время включения датчика движения;
  • записывают видео в установленные временные промежутки и многое другое.

Помимо программного софта, к комплекту, включающему в себя более 10 камер, специалисты рекомендуют использовать вспомогательные элементы и дополнительные приборы, а именно:

  • бесперебойники;
  • анти грозовую защиту;
  • запоминающее устройство для сохранения информации.

Настройка IP-камеры видеонаблюдения


Частоту кадров не рекомендуется увеличивать, так как видео при этом ухудшается Качество видеопотока с IP камеры можно настроить. Для формата MJPEG регулируются параметры: разрешение, частота кадров, качество. Для MPEG-4 и H.264 – разрешение, скорость передачи, качество. Частота кадров – это количество кадров в единицу времени, а скорость передачи определяется объемом полосы пропускания. Чем больше эти значения, тем более плавным будет видео и тем больше будут «весить» видеофайлы. Однако частота кадров ограничивается пропускной способностью, поэтому завышать эти параметры не следует. Для плавного видеоряда достаточно частоты кадров 24 кадра в секунду, если эта характеристика не имеет значения, можно воспользоваться профессиональными рекомендациями:

  • касса – 12–15 кадр/с;
  • коридоры школ и офисов – 5 кадр/с;
  • парковки – 1–3 кадр/с;
  • стадионы в отсутствие соревнований – 1 кадр/с.

Требуемая частота кадров зависит от скорости и направления движения объекта. Большая частота требуется при высокой скорости объекта в горизонтальном направлении.

Классификация

Для удобства выбора видеоустройства, которое по всем параметрам подойдёт определенному потребителю, была разработана система классификации. Она представляет собой вводные данные и требования, характеризующие основные виды охранного видеонаблюдения.

Работа аналоговых и цифровых структур видеонаблюдения осуществляется по общему принципу. Сигнал с видеокамеры передается для синхронизации, обработки, записи, и, при необходимости, архивирования. Передача происходит тремя способами: проводным, беспроводным и оптическим.

Оптоволоконный способ передачи видеоданных используется на крупных предприятиях, деятельность которых напрямую связана с обработкой большого количества технической информации. В силу дорогостоящего оборудования, монтажа и обслуживания, такой метод не целесообразно применять для обычных бытовых потребностей.

Переданный сигнал проходит обработку при помощи видеорегистраторов, специального сервера для видеоданных или обычного ПК, со встроенной видеоплатой. На монитор сигнал уже поступает в виде изображения.

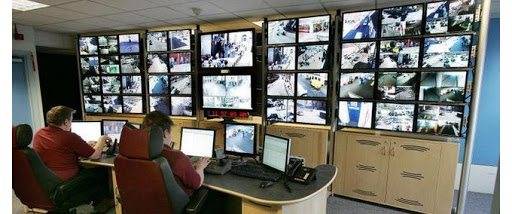

На масштабных предприятиях за видео наблюдает сотрудник службы безопасности, для того, чтобы своевременно принять меры по ликвидации угрозы. Там, где не требуется мониторинг в режиме реального времени, запись сохраняется в архив, с возможностью просмотра в любое время.

КАК НАСТРОИТЬ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ

Собственно, для камер видеонаблюдения настроек много не требуется. Первое что надо сделать после их установки — отрегулировать наклон по вертикали и поворот по горизонтали с целью максимально полного покрытия требуемой зоны обзора.

Если камеры оборудована поворотным устройством, то сделать это можно непосредственно с поста видеонаблюдения с помощью PTZ.

Но такое оборудование в большинстве бюджетных систем видеонаблюдения не применяется, поэтому все делается вручную, контролируя получаемое изображение на посту наблюдения — для этого нужен помощник, корректирующий ваши действия.

Проще для настройки камер видеонаблюдения использовать небольшой тестовый монитор, подключаемый непосредственно в месте установки видеокамеры.

Камеры с фиксированным фокусным расстоянием больше ничего не требуют. Если имеется ручной варифокальный объектив, то способами аналогичными описанным выше настраивается фокусное расстояние до получения нужного размера изображения. Как правило после этого требуется подстройка резкости.

Органы этих настроек могут быть расположены непосредственно на объективе или выведены на корпус камеры, что достаточно удобно, поскольку не требует снятия кожуха.

Настраивать камеру видеонаблюдения на движение и запись следует на видеорегистраторе, если это не IP видеокамера, имеющая встроенный детектор движения и возможность записи на карту памяти.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Как подключить микрофон к камере видеонаблюдения

В каждую систему видеонаблюдения входит большое количество составляющих, среди которых ключевую роль играют мини-видеокамеры. При необходимости, их функции могут быть значительно расширены за счет установки датчиков движения, инфракрасной подсветки и других полезных элементов.

Нередко выполняется подключение микрофона к ip камере видеонаблюдения, способного улавливать все звуки, возникающие на охраняемой территории. Поэтому во многих регистраторах имеются входы и выходы, специально предназначенные для того, чтобы подключались аудиоустройства. Микрофоны могут быть изначально встроены в мини-камеры или они приобретаются и подключаются отдельно.

Цифровые камеры видеонаблюдения, подключаемые к компьютерной сети и к интернету через Ростелеком, представляют собой обособленную группу айпи-устройств. В уличных камерах, устанавливаемых снаружи, микрофоны используются очень редко из-за негативного влияния погодных условий и окружающей среды. Для этих целей применяются специальные приборы, устойчивые к повышенной влажности и перепадам температур. Снаружи лучше пользоваться направленными устройствами повышенной эффективности, игнорирующими посторонние шумы, наиболее подходящие для устройства видеонаблюдения на даче.

Обычно, ip камера функционирует совместно с так называемыми конденсаторными микрофонами. Для подключения у них имеется три провода разного цвета. По красному кабелю подается напряжение, черный служит заземлением, а желтый – передает исходящий аудиосигнал. Подключение микрофона полностью зависит от места расположения мини-камеры. Если он устанавливается на расстоянии, в этом случае потребуется отдельный источник питания. Следовательно, передача сигнала будет осуществляться по экранированному кабелю, защищающему от посторонних помех.

Подсоединение микрофона к регистратору происходит по такой же схеме. Для этого используется коаксиальный кабель или передача видеонаблюдения по витой паре. С этой целью они подключаются в гнезда посредством разъемов RSA. Каждый аудиовход регистратора, подключенного через Ростелеком, составляет пару с соответствующим видеоканалом.

Несовместимость IP и аналога

В своей работе мы часто сталкиваемся с ситуациями, когда на объекте, где нужно построить современную систему IP видеонаблюдения, протянут коаксиальный кабель. Цифровые камеры работают с подключением витой пары, и если подсоединить их коаксиалом, то ширины канала попросту не хватит. Это приведет к:

  1. Низкокачественной картинке с “артефактами” на экране.
  2. Задержкам в передаче данных вплоть до серьезных торможений изображения.
  3. Отсутствию поддержки смарт-функций камеры и невозможности использования полного функционала.

Задача усложняется тем, что коаксиальный кабель, как правило, прокладывается в стенах — это в первую очередь касается офисных зданий. Существующий ремонт трогать никто не разрешит, поэтому приходится выдумывать другие способы оптимизации.

Компания Dahua выпустила для этой задачи специальные приемопередатчики, которые адаптируют сигнал от витой пары к коаксиалу и наоборот, нормализуя работу системы. Далее расскажем об этом способе подробнее.

Выбрать IP камеры видеонаблюдения

Пошаговое руководство по подключению систем видеонаблюдения в домашних условиях

Кабель должен иметь минимальное сопротивление.
Такое решение будет оправданным при создании масштабных систем видеонаблюдения, которые включают большое количество камер. Чтобы сэкономить время на подключении можно обратиться к специалисту, который за небольшую плату проведет грамотный монтаж системы видеонаблюдения. Ну и опять же, IP-камеры не требуют платы видеозахвата, программное обеспечение существует в бесплатном варианте, сервер же можно собрать недорогой.
Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые.
STP — лучший вариант. В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Когда необходимый для подключения IP-камеры к компьютеру кабель приобретен, остается просто соединить с его помощью компоненты системы и присвоить видеокамере IP-адрес.
А уже непосредственно от него подключаете модульные розетки и разрядник. Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы.

Подключение камеры видеонаблюдения к компьютеру

Соединительные провода RCA в паре нужно использовать для подключения к монитору аналоговых камер. Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие — камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь. Передача видеосигнала к маршрутизатору производится через желтый кабель, а красный черный или белый используются для подключения питания и передачи звука.

Разъемы должны быть высокого качества. Чтобы подключить аналоговую камеру , нужно использовать коаксиальный контактный кабель. Изображения не только просматриваются, но и сохраняются в архив.

Для осуществления записи нам остается лишь подобрать надежный жесткий диск. Если в системе будут задействованы несколько камер, а регистратор имеет лишь один сетевой вход, то соединение камер и видеорегистратора должно производиться через POE-коммутатор Switch, который еще называют хабом , способный одновременно служить блоком питания для видеокамер. Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. Для видеонаблюдения в помещении используются купольные камеры. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
Видеонаблюдение своими руками. Общий принцип.

Схема цифрового видеонаблюдения

Цифровое видеонаблюдение состоит из видеорегистратора, IP камер, коммутатора, источника бесперебойного питания. Питание и передача данных осуществляется по одному кабелю.

Состав комплекта видеонаблюдения

В таблице в соответствии с приведённой выше схемой указаны используемые производители и марки оборудования (без учета кабелей и разъемов):

Цифровой комплект видеонаблюденияНаименованиеСтоимостьКоличествоИтого
1. ВидеорегистраторHiWatch DS-N10465$1 шт.65$
2. Жёсткий дискSeagate Surveillance 2TB75$1 шт.75$
3. Источник бесперебойного питания с АКБIНЭЛТ ALPHA LCD51$1 шт.47$
4. Коробка 70х70х401,2$4 шт.4,8$
5. Цифровая камераHiWatch DS-I200 (C)65$4 шт.260$
6. КоммутаторTL-SF1008P42$1 шт.42$
Итого: 493,8$

Ниже видео в котором показываю как подключается и запускается цифровой комплект видеонаблюдения.

Обзор IP камеры видеонаблюдения HiWatch DS-I200 (C) здесь. Более продвинутой Hikvision ColorVu DS-2CD2T27G3E-L здесь.

Пример того, что видит камера DS-I200 установленная на стене коттеджа.

Выбор камеры или системы видеонаблюдения

Существует два типа системы видеонаблюдения – цифровая или IP- система, а также аналоговая. Для тех, кому необходимо высокое качество изображения, то лучшим выбором станет – IP- система. Однако, не все могут себе это позволить. Так как оборудование стоит недешево. Для более бюджетных вариантов – вполне подойдут и аналоговые системы. Сигнал аналоговых камер передается через коаксиальный кабель. А сигнал цифровых камер следует по пути сетевого кабеля или при помощи беспроводных сетей.

Существует 4 типа систем аналоговой связи:

  1. HD-CVI. Этот стандарт имеет функцию автокорректировки получаемого изображения, а это дает возможность уменьшить искажение картинки и улучшить ее качество на передаче сигнала с дальних расстояний.
  2. HD-TVI. При таком стандарте, сигнал может передаваться на расстояния до 500м без потери качества изображения.
  3. AHD. Самый популярный стандарт. Расстояние передачи сигнала достигает 500м, и его использование не требует приобретения лицензий.
  4. MHD. Технология видеонаблюдения, которая объединила в себе возможность использования и эксплуатации предыдущие стандарты связи.

Все стандарты достаточно свободно передают картинку с разрешением 1280х720 до 1920×1080 пикселей.

IP- система использует для передачи данных сетевые протоколы. А для передачи изображений с цифровых устройств не обязательно иметь регистратор.

Среди преимуществ аналоговых систем можно выделить:

  • низкую стоимость оборудования;
  • простую настройку устройств;
  • возможность передачи сигналов на расстояния до 500 м.

К недостаткам относят:

  • необходимость прокладки кабеля к каждой камере;
  • чувствительность к электромагнитному полю.

Плюсы использования IP – систем:

  • простой и легкий монтаж приборов;
  • большое разрешение изображений;
  • широкий функционал использования;
  • возможность дополнительного подключения камер без демонтажа;
  • устойчивость к электромагнитному полю.

Среди минусов стоит отметить:

  • дороговизну оборудования;
  • небольшие задержки в передаче сигналов – примерно 2-3 сек;
  • сложности пуско-наладки системы для непрофессионалов.

Минимальная комплектация

Минимально необходимый состав оборудования для запуска видеонаблюдения в работу следующий:

  1. требуемое число камер;
  2. видеорегистратор;
  3. источник питания;
  4. кабели подключения.

В качестве видеорегистратора может быть использован обычный компьютер, оснащенный платой видеоввода. Этот вариант теряет свою популярность, но был достаточно широко распространен ранее в стандарте CCTV. Новые камеры, например стандарта AHD, уже невозможно подключить через плату видеозахвата. Поставляемый в комплекте оборудования видеорегистратор, прост и удобен в настройке.

В комплект поставки любого видеорегистратора не включается жесткий диск для записи видео.

Аналоговые системы видеоконтроля

Подобные охранные системы выстраиваются по стандартной схеме, основой которой служит аналоговое оборудование. В его комплект входят видеокамеры, видеорегистратор, монитор или телевизор, а также различные вспомогательные устройства.

Аналоговое видеонаблюдение включает в себя камеры, которые по своим параметрам и техническим характеристикам разделяются на цветные и черно-белые, с корпусом или без корпуса, с ИК-подсветкой или без таковой. Их основные функции позволяют качественно контролировать территорию, поэтому спрос на такие камеры продолжает сохраняться на достаточно высоком уровне.

Определение IP-камеры и принцип работы


Беспроводная IP видеокамера поворотная Айпи камеры видеонаблюдения часто называют сетевыми, потому что они фиксируют видео в цифровом формате и используют для трансляции компьютерную сеть, передавая данные через узлы локальной компьютерной сети конечному пользователю на огромные расстояния. Современные IP камеры имеют высокое разрешение и оснащены различными дополнительными функциями:

  • перевод изображения в нужный формат;
  • масштабирование;
  • наклон;
  • панорамирование;
  • интеллектуальный анализ изображения, в частности распознавание лиц;
  • обнаружение движения;
  • аудио слежение;
  • автоматические оповещения.

Сетевые устройства отличаются по типу исполнения

  • Корпусные – имеют герметичный кожух, предохраняющий от влияния внешней среды.
  • Корпусные мультимедийные – устанавливаются внутри помещения, снабжены микрофоном и разъемом под флеш-карту.
  • Купольные – обеспечивают обзор 360°, обычно устанавливаются в помещении на потолке, бывают и уличные устройства.
  • Поворотные – применяются для слежения за объектом, меняют угол обзора, снабжены зумом.
  • Цилиндрические – универсальны, устанавливаются внутри и снаружи.

Первая IP видеокамера была создана в 1996 году. Она имела разрешение всего 0,3 Мп и на то время не могла соперничать с аналоговыми системами.
