Устройство кабельного теплого пола в доме

Электрические теплые полы

Их устанавливают как в городских квартирах, так и в загородных домах. Полы с подогревом являются частью комбинированной системы отопления, но могут выступать и основным источником тепла, если нет возможности подключения другого, а оплата за электроэнергию не ощутима в семейном бюджете.

Они просты и надежны в монтаже и эксплуатации. Создают комфорт, удобства и тепло в квартирах и домах

Не требуются дополнительные согласования на установку электрической системы подключения, при этом электрики заостряют внимание на важное условие, чтобы потребляемая мощность в жилом помещении не превышала допустимую

Электрические теплые полы отличаются по принципу подачи электроэнергии и делятся на 3 вида:

  • Кабельный;
  • Инфракрасный пленочный;
  • Инфракрасный стержневой.

Инфракрасный пленочный – основанием является пленка, нагрев осуществляется по инфракрасному принципу. Особенностью такого пола считают равномерность прогрева помещения — тепловая энергия передается предметам, а не воздуху. Предметы поглощают, а затем отдают тепло. К теплому полу этого типа подходят любые напольные покрытия.

Инфракрасный стержневой – в основе карбоновые стержни, принцип работы такой, как и при пленочном прогреве. Установка его сложнее: стержни не гибкие, чем затрудняют работу при изменении направления монтажа кабеля.

Производители указывают на высокую эффективность их и долгий срок эксплуатации. Данный вид считают более надежным, чем пленочный, хотя широкого применения ещё не получил.

Особенности расчёта

Основными параметрами, влияющими на результат, являются площадь и тип постройки, для которой будет выполняться подсчёт, а также режим использования системы. Каждый из них по-своему будет отражаться на необходимой мощности обогрева.

Площадь

Для расчёта электрического пола принимается во внимание только свободное пространство комнаты. Под мебелью и крупными бытовыми приборами укладывать его нельзя по нескольким причинам:

  • недостаточная вентиляция и как следствие, возможный перегрев системы;
  • негативное влияние постоянного тепла на сами установленные объекты.

Поэтому площадь, на которой вы планируете расположить подобные предметы, нужно будет вычесть из общего количества квадратных метров помещения.

Тип помещения и режим обогрева

Каждая часть здания имеет свои показатели по теплопотерям. Соответственно мощность обогрева для их компенсации тоже будет отличаться. Существенные коррективы внесёт и режим, в котором планируется использовать систему — основное отопление или дополнительное. На этом этапе лучше проявить максимум внимания, чтобы учесть все тонкости и не прогадать с выбором.

Выбирать придётся из усреднённых показателей мощности. Если тёплый пол будет основным отоплением — они должны быть в пределах 150–180 Вт/м2. Использовать его в качестве основного источника тепла можно, только если «чистая» площадь для укладки составит не менее 70% от общей. Если он будет только помощником — достаточно 110–140 Вт/м2. Такие же данные существуют и для разных типов помещения при комфортном режиме:

  • комната, кухня — 120 Вт/м2;
  • ванная — 140 Вт/м2;
  • остеклённая лоджия или тёплый балкон — до 180 Вт/м2.

Однако, если ваша квартира расположена на первом этаже, или по каким-нибудь другим причинам под ней оказалось неотапливаемое помещение — все показатели нужно увеличить на 15–20%.

Отдельно стоит отметить, что эти цифры относятся к хорошо утеплённым постройкам. При слишком больших теплопотерях стоит задуматься об эффективности установки такого отопления. Даже если эти показатели находятся в пределах нормы, желательно дополнительно утеплить плиту под полом. Таким образом получиться направить действие системы на повышение температуры воздуха в помещении, а не бетона в перекрытии.

Виды теплых полов: водяной теплый пол

Существует 2 основных вида систем теплого пола: водяные и электрические. Водяные теплые полы имеет смысл устанавливать лишь тогда, когда в доме есть собственная индивидуальная система водяного отопления, — в этом случае монтаж водяного теплого пола очень целесообразен с точки зрения комфорта, удобства эксплуатации и экономии на счетах за электроэнергию. При соблюдении определенной технологии укладки его можно использовать как основную систему отопления без дополнительных радиаторов.

К центральному отоплению многоквартирного дома подключать водяной теплый пол не рекомендуется — есть большой риск затопления соседей снизу, так как теплый пол может не выдержать нагнетаемого в сетях давления. Долговечность системы также будет под вопросом: большое количество грязи в сетях центрального отопления быстро засоряет горизонтальные трубы теплого пола, после чего он перестает работать. Кроме того, температура воды в сетях центрального отопления зачастую не достаточно высокая для эффективной работы теплого пола. Ну и последний аргумент: установка подобной системы в многоквартирном доме запрещена законом, и если ее обнаружат проверяющие органы, это грозит немалыми проблемами.

А что это за кабель?

Основу таких тёплых полов, от которой они и получили своё название – кабельные полы, составляет специальный нагревательный элемент – греющий кабель. Это специальный тип нагревателя, внешне похожий на длинный электрический провод соответствующего сечения, назначением которого является нормированное выделение тепла при прохождении через него электротока. Зная этот нормированный показатель, вполне можно подобрать нужную длину кабеля, обеспечивающую требуемую для обогрева мощность.

Существует несколько разновидностей такого нагревателя, наиболее распространены одно- и двухжильные. Процедура укладки последнего более проста, и его требуется меньше, хотя он несколько дороже одножильного. Монтаж кабеля одножильного должен быть завершен там же, где и начался. Кроме того, электромагнитные помехи от него гораздо больше, чем от двухжильного.

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Рекомендации специалистов

При самостоятельной организации интегрированной в пол обогревательной системы помогут советы специалистов:

  • Сначала изучите, а затем выполняйте инструкции производителей.
  • Рекомендуемое время монтажа – теплый период.
  • Для фиксации пленочных полотен не применяют металлические изделия.
  • Наличие заземления – обязательно.
  • Оставьте себе схему укладки с размерами. Она обезопасит будущие работы со сверловкой стяжки.
  • Слой стяжки должен быть равномерным.
  • Элементы системы не располагают ближе 10 см от других приборов отопления.
  • 5-10 диаметров применяемого кабеля – минимально допустимый радиус его изгиба.
  • Соединительная муфта нагревательного и «холодного» провода должна располагаться горизонтально (на полу).

Уровень комфорта, обеспечиваемый теплыми полами, ценится гораздо больше, чем дополнительные расходы на электроэнергию в холодный сезон. Кстати, рачительный хозяин сможет сэкономить при самостоятельно выполненном монтаже системы обогрева с применением качественных и надежных комплектующих.

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Монтаж теплого электрического пола на улице

Способ установки нагревательного кабеля зависит от особенностей обогреваемой территории. В любом случае требуется правильное выполнить утепление половой основы.

Укладка электрического кабеля со стяжкой

Кабельная система обогрева пола на улице должна располагаться только достаточно ровной горизонтальной поверхности. Перед монтажным процессом основа полностью очищается от мусора.

Установка теплого электрического теплого пола кабельного типа на улице должна осуществляться по предварительно намеченной схеме. Для укладки оборудования со стяжкой необходимо:

  1. На полностью очищенную поверхность уложить кабель с армированным основанием. Во время распределения устройства необходимо следить, чтобы греющие элементы не накладывались друг на друга.
  2. Закрепить конструкцию. Фиксация кабельной системы обогрева к поверхности осуществляется с помощью монтажной ленты. При этом следует следить, чтобы оборудование достаточно крепко держалось и во время заливки раствором оставалось в исходном положении.
  3. Приготовить раствор и залить стяжку. Стяжка должна обладать высокой устойчивостью к температурным нагрузкам и механическому воздействию. Электрическая система обогрева полностью покрывается бетонным слоем на 3-5 сантиметра. При заливке системы не должно быть уплотнений и воздушных пустот.

Раствор должен быть однородным. Чтобы не нанести вред греющему кабелю исключается в бетонной смеси наличие острых частиц и камней. Перед заливкой обязательно выполняется тестирование электрического оборудования на соответствие сопротивления.

Вводить в эксплуатацию теплый пол можно только через тридцать суток. Такого времени вполне достаточно для полного застывания стяжки.

Монтаж нагревательного мата под тротуарную плитку

Укладка тротуарных дорожек и территории возле дома под плитку имеет свои особенности.  Монтажный процесс осуществляется в такой последовательности:

  1. Поверхность выравнивается и очищается. На рабочем основании не должно быть острых элементов, которые могут повредить нагревательную конструкцию.
  2. Армирующая сетка с закрепленным электрическим кабелем распределяется по поверхности, согласно спроектированной схеме. В качестве крепления системы к основанию используется монтажная лента.
  3. Установленное электрическое оборудования обогрева полностью покрывается песком. Сыпучий материал должен быть равномерно распределен по всей поверхности уложенного кабеля. Рекомендованная толщина такой песчаной подушки составляет 2-3 сантиметра.

По завершению монтажных работ теплого пола можно выполнять укладку тротуарной плитки.

Пирог теплого пола для укладки на грунт

Для установки теплого пола непосредственно на землю требуется особая подготовка основания. Основной задачей в возведении пирога для системы обогрева является создание максимальной защиты, которая позволит уберечь от лишних затрат электрической энергии на обогрев грунта.

Технология укладки теплоизоляционной основы достаточно проста:

  • на ровную и очищенную от мусора, камней и растительного покрова поверхность укладывается слой песка;
  • сыпучий материал равномерно распределяется по всей рабочей площади и утрамбовывается;
  • сверху песчаная подушка покрывается щебнем, гранитным отсевом или гравием;
  • чтобы не допустить скопления воды под верхней отделкой слой такого крупнозернистого материала должен иметь толщину 7-8 сантиметров;
  • щебень покрывается металлической сеткой, которая будет служить основанием для бетонного раствора;
  • после этого заливается черновое покрытие толщиной 5-10 сантиметров.

Раскладка теплого пола на улице

На застывшую основу для теплого пола расстилается гидроизоляционный слой, а сверху утепляющий материал. Все стыки обоих покрытий скрепляются скотчем.

Иногда укладка системы обогрева на грунт требует дополнительной чистовой стяжки и утепления. Уровень теплоизоляции пирога зависит от климатических особенностей местности, в которой устанавливается теплый пол.

Преимущества и недостатки

Система обогрева уличных покрытий пользуется большой популярностью у торговых центров. Многие владельцы частных домов устанавливают возле крыльца. Преимуществом использования теплого пола на улице является:

  • экономия времени и средств на уборку площади от снега и наледи;
  • обеспечение безопасности возле дома в зимнее время;
  • возможность увеличить эксплуатационный срок покрытий;
  • поддержка чистоты в любое время года.

Теплый пол на улице экономит время и средств на уборку площади от снега и наледи

К недостаткам применения оборудования часто относят лишние затраты на обогрев улиц, а также достаточно сложный монтаж всего устройства.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Особенности укладки греющего кабеля

Греющий кабель укладывается на основание пола спиралью

Спираль имеет две размерные характеристики: шаг ниток и длину ниток. Если длина ниток не имеет большого значения для расчета кабельного пола, то шаг укладки имеет важно значение. Поясню на примере. Предположим, греющий кабель имеет мощность 16 Вт на метр

Предположим, греющий кабель имеет мощность 16 Вт на метр.

  • Если мы уложим на 1 кв. метр пола кабель в одну нитку, получим удельную мощность будущего теплого пола в 16 Вт/ кв. метр;
  • Если ниток будет две (шаг 50 см), мощность будет 32 Вт кв. метр.
  • Если шаг будет 100 мм, ниток на метре пола будет 9-10, мощность пола будет около 160 Вт.
  • Если шаг сделаем 75 мм, то мощность теплого пол будет 13 ниток×16Вт=214Вт.
  • По таблице 1, смотрим ожидаемые теплопотери и по таблице 2 смотрим, для какого пола такой теплый пол подходит.

Примечание: Такие расчеты, обычно проводят в магазинах при покупке кабеля для теплого пола. Однако, вы должны понимать конструкцию и будущее устройство кабельного теплого пола, чтобы рассчитать уровень пола.

Виды теплых полов под ламинат, плитку, линолеум

Для каждого напольного покрытия подойдет свой тип теплого электрического пола. Давайте рассмотрим их особенности.

Под ламинат лучше всего укладывать пленочный инфракрасный. Такой вид теплого электрического пола позволит равномерно прогревать всю площадь покрытия. Пи этом не нужно будет заливать стяжку или штробить уже существующую.

Под плитку лучше всего использовать маты или проводной теплый пол. У них небольшая высота, что позволяет эффективно работать при слое клея 15 мм и больше. Если вы только заливаете стяжку, можно укладывать кабельный теплый пол. Слой плиточного клея в таком случае у вас будет небольшим, а эффективность обогрева – высокой.

Что касается линолеума – тут подойдет любой вариант. Все зависит от того, какую сумму вы готовы потратить на монтаж. Если стяжка уже положена и выровнена – есть смысл установить пленочные инфракрасные теплые полы. Если нет – выбирайте любой из вариантов в зависимости от толщины стяжки, формы помещения и т.д.

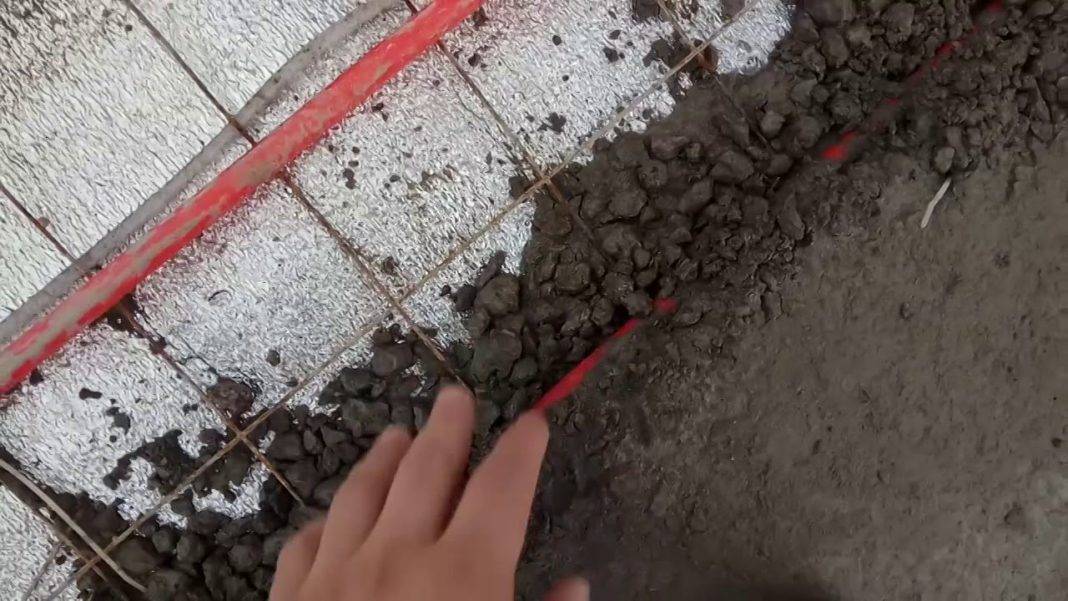

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Особенности устройства теплого пола на улице

Оборудование для обогрева уличных покрытий пола имеет несколько отличительные от домашней системы параметры. Если в помещении требуется поддержка температурного режима поверхности в пределах от 20 до 25 градусов, то во дворе оптимальный показатель несколько ниже – от 5 до 10 градусов.

При таких минимальных температурных требованиях необходима достаточно высокая мощность отопительного устройства. Это обусловлено тем, что площадь обогрева на улице больше и отсутствует внешнее утепление.

Установка теплого пола на улице осуществляется вблизи от электрического питания или недалеко от основного отопительного оборудования. Систему укладывают под различным типом покрытия:

  • бетон;
  • тротуарная плитка;
  • асфальт;
  • керамогранит;
  • каменные плиты.

Монтажные работы теплого пола на улице требуют особого подхода с соблюдением всех строительных норм.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
