Отопление дома воздушным способом: преимущества, разновидности

Из чего состоит газовый теплогенератор для воздушного отопления

Каждая из этих часть системы играет определенную и важную роль, а именно:

  • функция газовой горелки заключается в поджоге топлива и обеспечении его дальнейшего сгорания;
  • предназначение воздушного вентилятора заключается в безостановочной подаче свежего воздуха, а также в выбросе уже отработанного воздуха вверх из системы;
  • в камере сгорания происходит полное сгорание источника тепла. При условии, если топливо сгорает полностью, то количество выпускаемого системой углекислого газа не является большим;
  • теплообменник необходим для того, чтобы между теплогенератором и непосредственно помещением происходил нормальный обмен теплом, то есть предотвращает перегрев отопительного оборудования;
  • воздуховоды – это особые каналы, которые необходимы для отвода горячего воздуха в нужные участки помещения.

Советы экспертов

  • Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
  • Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
  • Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
  • При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
  • При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
  • Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

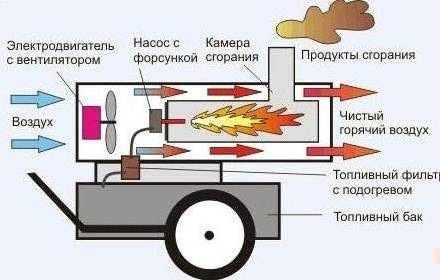

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Как устроить?

На сегодняшний день существует множество фирм, осуществляющих монтаж воздушного отопления, но по желанию его вполне реально выполнить своими руками

Так как в устройстве предусмотрена полная автоматизация, то важно не только правильно подобрать, но и подключить оборудование

В первую очередь для воздушного обогрева нужно приобрести необходимые элементы.

  • Теплонагреватель. Его выбирают, учитывая расход топлива и площадь помещения, где планируется обогрев. Это может быть как газовая горелка, так и камин с воздушным контуром.
  • Воздуховоды. Они предназначены для циркуляции воздуха и выпускаются жесткими или гибкими. Лучше всего покупать отводы из оцинкованной стали. В зависимости от проекта следует также запастись и переходниками для труб.
  • Решетки, отвечающие за забор и подачу воздуха.
  • Герметик для заделки стыков в воздуховодах.

После того как все составляющие системы готовы, можно приступать непосредственно к монтажу, который требует соблюдения строгой последовательности:

  • установка теплообменник камеры и котла;
  • крепление вентилятора;
  • размещение воздуховодов;
  • изоляция и утепление всех каналов;
  • вывод системы на улицу.

Так как котел является главным составляющим установки, то к его монтажу следует отнестись ответственно, предварительно подобрав для него подходящее место. Обычно теплонагреватель ставят в подвалах или чуланах.

Затем нужно обустроить дымоход, который часто выполняют из листов жести. Над воздуховодом сверху устанавливается теплообменник, а под камерой сгорания внизу – вентилятор. К дымоходу также подводят с обратной стороны трубопровод. Что же касается разводки отводов воздуха в помещения, то ее начинают с подключения короба к магистрали. Затем прокладывается труба, которая будет отвечать за обратную тягу в системе, ее диаметр должен быть больше диаметра разветвленных каналов.

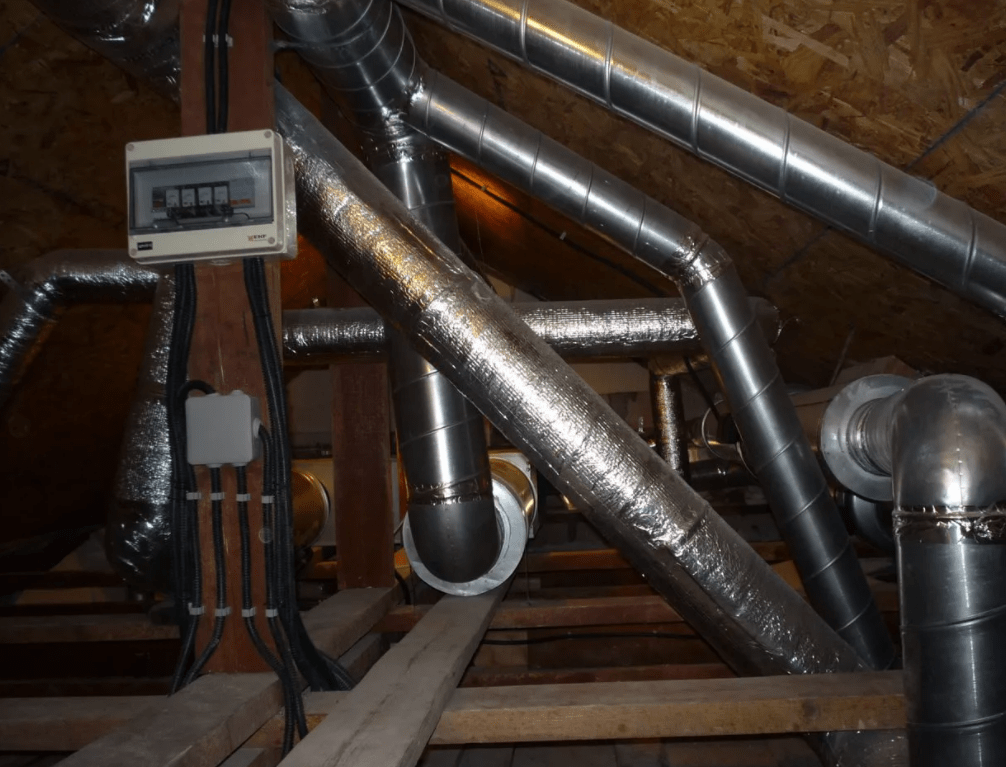

Завершают монтаж утеплением рукавов, изоляция нужна для защиты от влаги и образования конденсата. После этого в установленный трубопровод вставляют специальную заслонку, которая будет отвечать за регулировку объема подачи свежего воздуха. Когда все монтажные работы завершены, проведена стыковка системных узлов, начинают декоративную отделку, скрывая трубы в коробах.

Виды воздушного отопления

По типу теплогенератора существует:

  • газовое;
  • на твёрдом топливе;
  • работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

  1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
  2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Принцип работы воздушного отопления

Система отопления, где тепловым носителем являются горячий воздух, отличается практичностью и простотой в эксплуатации. Принцип работы такой системы основан на терморегуляции. Такой способ применяется как для обогрева, так и для кондиционирования. Функцию теплового генератора выполняет различное оборудование — это может быть электрический нагреватель, котел либо печь, работающие на газу, твердом или жидком топливе.

Независимо от того, какое будет установлено оборудование, рабочий алгоритм одинаковый:

  • Тепло, полученное путем сгорания топлива, направляется в теплообменник.
  • Воздушная масса, прогретая до определенной температуры (45-60 градусов), движется по воздуховодам (круглым или прямоугольным). Преимуществом круглых воздуховодов является низкое аэродинамическое сопротивление. Элементы с прямоугольным сечением благодаря современному дизайну гармонично вписываются в интерьер.
  • В помещение теплый воздух поступает через специальные распределители, которые установлены на выходе каждого воздуховода.

Остывший воздух возвращается в теплогенератор для повторного нагрева через решетки, установленные в полу, либо по обратным воздуховодам. В среднем расход воздуха в системе варьирует от 1000 до 3800 куб. метров в час. Рабочее давление — 150 Па.

Естественная циркуляция воздуха

Самым простым вариантом является подача теплоносителя путем первоначального нагрева. Поднимающийся воздух попадает в комнаты по воздуховодам, после чего опускается вниз и возвращается на повторный обогрев. Единственный недостаток естественной циркуляции заключается в наличии большого количества холодных воздушных масс, которые поступают в помещение через окна и двери. В этом случае нарушается циркуляционный процесс и идет сбой в работе всей системы. Для создания оптимального температурного режима и климата параметры основного воздуховодного канала должны быть более 30 метров в длину, а ответвлений – 15 метров.

Принудительная вентиляция

Создать хорошую циркуляцию теплоносителя позволяет вентилятор, который создает необходимое давление в системе отопления. Основным преимуществом принудительной циркуляции является быстрый прогрев помещения. Кроме этого намного легче регулировать температуру в помещениях. При наличии вентилятора создается дополнительный шум, что является единственным недостатком.

Выбор теплогенератора

В качестве источника тепла для СВО, могут быть выбраны:

  • Электронагреватели;
  • Твердотопливные котлы;
  • Котлы, работающие на газе;
  • На жидком топливе (дизель).

Теплогенератор в системе воздушного отопления

Котлы для СВО должны уметь автоматически включаться и выключаться, а также контролировать t теплоносителя (воздуха) в нужном диапазоне.

Газовые теплогенераторы могут использовать магистральный газ, или сжиженный баллонный.

В твёрдотопливном котле должна быть система увеличения – уменьшения скорости сгорания топлива.

Булерьян, Бренеран, Бутаков

Ввиду популярности этих печей, коротко поговорим и о них. Принцип у них одинаковый – три устройства в одном: калорифер, газогенератор и печь. Яркая особенность – изогнутые трубы. Лицензия на Булерьян – у немецкой фирмы, Бренеран – Российская. Бутаков – фамилия профессора – проектировщика.

Принципиальгная схема использования печи «Бренеран»

Работают печи в два этапа – растопка, когда быстро нагревается воздух в доме, а затем газификация, когда печь забивается дровами и они потихоньку тлеют. 10 – 12 часов печь может топиться без подкладки дров. Устанавливать такую печку лучше в отдельном помещении, либо так, чтобы до стен и мебели было не менее метра. Топить желательно хорошо просохшими дровами, т.к. в трубах скапливается конденсат.

Стоит такая печь – от 8000 руб. Средняя цена – 10 – 11 тыс. руб.

Брать ли печь со стеклянной дверцей? Любоваться огнём вблизи печки – жарко, стекло быстро закоптится, а стоит печь с такой деталью на 2-5 тыс. дороже обычной.

О системе воздушного отопления

Отопление воздушного типа отличается высоким качеством и надежностью. Конструкция включает следующие элементы:

  1. Генератор теплового вида (работает на воде, необходим для нагревания воздушных масс в помещении)
  2. Оборудование, которое напоминает стандартный вентилятор (главная функция — передача тепла в нужный участок комнаты)
  3. Воздуховоды — специально разветвленные каналы (направляют нагретый воздух в нужное помещение).

Многие люди знают, что такое деревенская печка. Для обогрева помещения необходимо подготовить дрова и затопить печь. Подобным образом работает воздушная система отопления. Нагретый воздух разносится по всему помещению и греет всю комнату.

Также бывает принудительная циркуляция теплого воздуха. Для этого используются специальные вентиляторы. Данный способ требует наличия электрической энергии.

Методы проведения циркуляции:

  1. Подача свежего воздуха извне.
  2. Циркуляция прямоточного вида (затратный метод, не рекомендуется для жилых помещений).
  3. Закрытый цикл.

В СВО отсутствуют радиаторы. Принцип действия: тепловой генератор греет воздух, а не жидкость.

Виды СВО представлены в таблице.

РазновидностьОписание
ГравитационныеПринцип действия:

1. Поднятие теплого воздуха вверх.

2. Растекание воздушных масс по потолку и дальним стенам.

3. Охлаждение воздуха и опускание его вниз.

Таким образом, создается круговорот без дополнительных приспособлений. Данную систему можно назвать классикой.

Достоинства метода: отсутствие шума, высокая надежность, экономичность.

ПринудительныеСпособ нагревания воздушных масс — при помощи вентилятора. Также теплый воздух может подаваться по системе воздуховодов. Следующий этап — часть воздуха возвращается для повторного нагревания, оставшаяся часть поступает на улицу.

Воздуховоды изготавливаются из листовой оцинковки и специального гофра. В качестве утеплителя используется теплоизолятор (самоклеящийся материал). Между собой детали соединяются хомутами или скотчем.

Виды воздуховодов:

  1. Гибкие.
  2. Жесткие.
  3. Круглые (имеют минимальное значение аэродинамического сопротивления)
  4. Квадратные (изготавливаются в виде коробов).

КПД принудительного отопления равен 90-99%. Многие современные котлы имеют КПД, находящийся в диапазоне от 85 до 95%.

Воздушное отопление обладает естественной циркуляцией (теплый воздух поднимается вверх, а холодный остается снизу). Подтвердить это можно следующим образом: при открытии входной двери в зимнее время года холодный воздух проходит по полу, а теплый выходит сверху.

Проблемы, которые могут возникнуть при неправильном расчете системы отопления:

  1. Наличие шума или стука во время работы.
  2. Появление в комнатах сквозняка.
  3. Перегревание теплоносителя.

Воздушное отопление

Воздушное отопление требуется для того чтобы поддерживать комфортную температуру в холодный период. А какая именно это температура – расписано в ГОСТ 30494-96.
Так, для жилых помещений норма — +20 градусов, для угловых жилых комнат — +22 градуса. Для кухонного помещения — +18 градусов, ванная комната — +25 градусов, а туалет — +18 градусов. Заметим, что такие нормы пригодны для многоквартирных домов.

Расчет мощности, на который обычно опираются проектировщики, создающие отопление воздухом и вентиляцию, дает довольно усредненные значения – и точным образом определить утечки тепла будет трудно. Помимо этого, они меняются в зависимости от того, какие в данный момент температура, ветер и влажность на улице.

Составные части воздушного отопления

Но уже достаточно долгое время существует такая методика, на которой можно основываться в случае самостоятельного проектирования. Инструкция здесь довольно простая: на 1 куб.м помещения нужно 40 Вт тепловой мощности. На каждый оконный проем добавляем по 100 Вт тепла. На каждую дверь, которая ведет на улицу – 200. Коэффициент для угловых квартир – 1.2-1.3, для частных домов – 1.5. Также применяется региональный коэффициент: 0.7-0.9 для теплых регионов, 1.2-1.3 для европейской части Российской Федерации, 1.5-2.0 для Крайнего Севера и Дальнего Востока. Когда на улице более теплая температура, чтобы регулировать температурный режим в доме, не открывая форточки, можно заменить вентиль радиатора на дроссель или термостатическую головку.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

  • площадь помещения;
  • наличие теплопотерь (пол, потолки, стены, окна);
  • мощность теплогенератора, который необходим для прогрева пространства;
  • скорость подачи теплого воздуха;
  • диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

  • воздуховод нужной длины и диаметра;
  • теплогенератор;
  • решетки декоративные, которые крепятся на концах воздуховода;
  • фильтра воздушные;
  • вентиляторы;
  • крепежные элементы;
  • инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

  1. Монтаж теплогенератора в отдельном помещении.
  2. Прорезают отверстия для воздуховодов в стенах.
  3. Соединяют все элементы, согласно выбранному проекту.
  4. Располагают вентилятор под теплогенератором.
  5. Крепят декоративные элементы.
  6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

  • теплоизолирующий корпус;
  • абсорбирующий экран черного цвета;
  • радиатор;
  • стекло или поликарбонат;
  • вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

  1. ДСП, фанера или бруски для внешнего корпуса.
  2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
  3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
  4. Крышка делается из стекла или поликарбоната.
  5. Для теплоизоляции, корпус обклеивается пенополистиролом.
  6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

  • устанавливают печь длительного горения;
  • проектируют расположение воздуховодов;
  • их крепят к печке и монтируют по дому;
  • внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
  • проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

  • спроектировать расположение воздуховодов;
  • присоединить их к булерьяну;
  • скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Договор на систему воздушного отопления и полный комплект документов

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на все предоставляемые услуги, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя. Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы. После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

Как сделать своими руками: оборудование, схема

Идеальный вариант установки воздушного отопления — внести его в проект дома ещё до стадии строительства. Но и в жилом здании реализовать такую идею реально. Главное:

  • правильно рассчитать мощность оборудования;
  • выбрать подходящую систему;
  • воспользоваться схемами.

Проще доверить монтаж воздушного отопления специалистам, но можно выполнить и своими руками. Для работы потребуется: теплогенераторная установка, жестяные трубы, вентилятор, рукава для забора воздуха снаружи, решётки на вентиляционные отверстия.

Первым делом производится монтаж котла и камеры теплового обмена. Теперь установка вентилятора. Следующий шаг установка и разводка воздуховодов. Обязательно изолируются все каналы. И в завершение делается отверстие в стене здания для забора воздуха. Последовательность действий только такая. Необходимо смастерить дымоход. Для этого подойдёт любая листовая жесть. Воздуховод соединяют с теплообменником сверху, а снизу под камеру сгорания крепится вентилятор.

Фото 3. Схема монтажа воздушной отопительной системы в частном доме. Установка труб осуществляется на полу.

Воздуховоды подключаются к подающему коробу гибкими воздуховодами. Обязательно ставится труба обратной тяги, большего диаметра, чем для подачи воздуха. При этом её разветвленность должна быть меньше. Утепление позволит не бояться конденсата, а значит разрушения труб. Теперь устанавливается заслонка, которая регулирует поступление свежего воздуха в дом. После завершения монтажных работ, декорируют трубы и другие элементы системы.

Внимание! Алгоритм прост, но специалисты настаивают, что делать все нужно именно в таком порядке. На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

На помощь тем, кто решился все сделать сам, придут советы опытных мастеров:

  • Крепить трубки к потолку при помощи хомутов.
  • Отсутствие утепления приведет к эрозии поверхности труб. Риск возрастает у владельцев кондиционеров.
  • Дополнительные фильтры повлекут за собой финансовые вложения.
  • Стыки трубопровода лучше всего фиксировать алюминиевым скотчем со специальным покрытием.
  • Воздуховоды, подающие тепло в дом, желательно расположить ближе к полу.

Для чего нужна вентиляция

Цели систем вентиляции являются простыми и понятными для каждого: система служит для удаления отработанного воздуха из жилых помещений.  Ведь когда приготавливается пища, используются санузлы, словом, жизнедеятельность кипит, воздух приобретает следующие черты: повышение влажности, увеличение концентрации пыли, накопление неприятных запахов, понижение количества кислорода. А, между тем, если неприятный запах и пыль – это просто факторы некомфортности, то повышение влажности может привести к воде, которая будет появляться на стенах в виде конденсата.

Вентиляция частного дома

Итак, система вентиляции служит для того чтобы заменить грязный воздух на свежий. Вентиляция может быть вытяжной и приточно-вытяжной. В последнем случае отопление воздушное, как и вентиляционная система, делается с учетом возможности рекуперации тепла: то есть, отработанный воздух идет рядом с приточным каналом, при этом отдавая ему часть тепла. Самый простой рекуператор может заметно сделать меньше потери тепла через вентиляцию.

Как организовать обогрев

Отопление воздушным методом начинается с расчетов. В общем виде алгоритм выглядит так:

  • Вычисляется объем помещений.
  • Определяются термопотери как всего здания, так и каждой комнаты отдельно.
  • Выбирается тип воздухонагревателя, его мощность.
  • Рассчитывается количество необходимого теплоносителя и диаметр воздуховодов.

При этом учитываются параметры:

  • загрязненность района;
  • климатические особенности;
  • уровень вибрации и шума, допустимые в регионе.

Применяется следующая инженерная формула: LB = 3,6 Qnp ÷ (С (tпр — tв)), где:

  • LB – объем расходуемого воздуха за расчетное время;
  • Qnp – теплопоток в помещении;
  • С – термоемкость носителя;
  • tв – задаваемая температура в доме;
  • tпр – расчетная температура нагрева воздушных масс в системе. Предел для жилых домов – не более 100 °С.

После вычисления основных параметров приступают к выбору теплогенератора.

Разновидности продукции

1. Камин. Объединяет системы вентиляции и отопления. Экономичен, так как его можно запустить и остановить в любой момент. Однако эффективность составляет всего 20 %, поэтому чаще применяется для дач. Отличается пожароопасностью, требует много внимания. Отзывы о воздушном обогреве загородного дома говорят о том, что этот метод не предназначен для постоянного использования.

«В загородном доме мы бываем наездами, смысла в установке котлов нет. Зато есть камин, который еще на этапе строительства было решено подключить к системе воздуховодов. Мощности маловато, топить надо практически все время. Но зато не зависит от электричества (в поселке перебои), газа. Из недостатков: поскольку система закрытого типа, через некоторое время ощущается духота, поэтому нужно держать форточки открытыми».

Сергей Манцев, Москва.

2. Печь с двухкамерной топкой для твердого топлива Булерьян. Принцип действия схож с пиролизным, основное назначение – обогрев жилья. Конструктивные особенности позволяют обойтись без насосов. Нагревает воздух до +80 °С, забор холодных масс проводится самостоятельно. Однако по отзывам покупателей для помещений постоянного проживания не подходит.

«Отопительная печь Булерьян хороша для гаражей, складов и аналогичных сооружений. В жилом доме ощущается сухость, очень трудно привыкнуть к подобному. Расход топлива большой, почти как у котлов, а КПД значительно ниже. Пришлось ставить экономайзер для повышения качества. В общем, эти печи – только для временного отопления».

Светлана Линова, Тверь.

3. Тепловая пушка. Компактный агрегат, работающий на дизеле, газе или от электросети. Обеспечивает полную или частичную рециркуляцию воздуха, эффективен на маленьких площадях. Неприхотлив, используется для временного и постоянного воздушного отопления, но электротеплогенераторы считаются весьма затратными. Пользователи считают наиболее оптимальным использование дизельного варианта.

«У меня дача деревянная, зимой бываю редко. Газ протягивать долго, электричество – слишком дорого. Сделал воздушное отопление своими руками при помощи теплопушки с отводом продуктов сгорания, в качестве топлива – солярка. Дом прогревается быстро, но воздух сушит сильно. Камера из стали, поэтому нужны сухие дрова, что не очень удобно».

Игорь, Санкт-Петербург.

4. Котлы твердотопливные. Самые популярные теплогенераторы для систем воздушного отопления. Требует соблюдения техники безопасности, оборудования котельной и вытяжной вентиляции. В плюсах: высокий КПД до 90 %, быстрый обогрев, можно построить конструкцию с рекуперацией, ионизацией и фильтрацией. По мнению покупателей это отличный вариант для домов постоянного проживания.

«Выбрали отечественную систему Антарес на пиролизном котле с целым комплексом различных «апгрейдов». Очень быстро прогревает помещение, имеет регуляторы для повышения или понижения мощности теплового потока, угольные фильтры для очищения воздуха, специальные УФ-установки для обеззараживания и увлажнения. Расход топлива и электричества для принудительной вентиляции не столь значительный. Ожидали больших счетов, но были приятно удивлены».

Владлен Муров, Уфа.

Воздушная система отопления

Основной принцип воздушной системы отопления заключается в циркуляции основной массы воздуха внутри здания, за каждый цикл все сильнее нагревая его. Но это может привести к закупорке пространства, поэтому периодически в него подмешивается свежий очищенный с улицы. Чтобы не терять тепло из помещений, он прогревается косвенным методом через пластинчатый или иного типа теплообменник. Как известно, воздух является хорошим теплоизолятором.

Достаточно вспомнить конструкцию многокамерного окна и сравнить ее с одиночным стеклом. Не стоит даже спрашивать, в каком помещении будет теплее, потому что ответ очевиден. И благодаря чему – прослойке воздуха, которая находится в стеклопакете. Именно поэтому воздух вполне может стать и эффективным теплоносителем, и по многим параметрам лучше воды в радиаторах и трубах.

Различают следующие виды воздушных систем в зависимости от типа нагревающего прибора:

  • Солнечные, в которых нагрев воздуха выполняется косвенно через теплообменник, они строятся из множества теплообменников, которые монтируются на солнечной стороне дома в каждой комнате.
  • С газовым, электрическим или твердотопливным котлом. Имеет прибор в котельной, который нагревает воздух, проходящий через него до эффективной температуры. Он передается в помещения по воздухопроводам.
  • Тепловые насосы воздух-воздух, земля-воздух и вода-воздух.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
