Схема подключения автоматов в квартире после счетчика

Этапы подсоединения

Установка электросчетчика

Изначально требуется подсчитать, сколько фаз в домашней электросети. Под них выбирается число автоматических выключателей. В дальнейшем устройство будет подключаться так:

1. Крепление прибора в щитке специальными фиксаторами.
2. Установка в короб рейки на изоляторы винтами.
3. Монтаж автоматических выключателей на рейку и фиксация при помощи защелки.
4. Фиксация шин земли и защиты на рейку или изоляторы в щитке так, чтобы между ними был промежуток.
5. Подключение нагрузки на выключатели.
6. Соединение автомата со счетчиком.
7. Подключение нагрузки.
8. Монтаж соединительных перемычек.
9. Подсоединение счетчика к потребителям.
10. Крепление щитового корпуса на стену.
11. Осмотр проводов на правильность подключения.

Можно ли подключить автоматы после счетчика

В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.

Что собой представляет автоматический выключатель

В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.

Наиболее простая схема

Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы

В противном случае может последовать обвинение в хищении электроэнергии.

Все остальные приборы защиты сети и оборудования монтируются после счетчика.

К защитной аппаратуре относятся:

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату, кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Виды защитной автоматики

В электрическом щите применяют три типа устройств:

• автоматические выключатели;
• УЗО;
• дифавтоматы.

Автомат может функционировать в ручном режиме или срабатывать при возникновении КЗ в линии. Коммутационное устройство бывает электронным или механическим, оно включает и отключает электроток при возникновении ненормируемого показателя тока.

УЗО — защитное устройство для разрывания цепи при касании человека с токоведущим деталям. Прибор контролирует ток утечки, который появляется в этом случае. Предохраняет от пожара, возникающего при утечке электротока через неисправную оболочку проводов.

Дифавтомат совмещает в коробке устройство УЗО и автоматический выключатель, экономит место в распределительном щитке. Совместный комплект стоит дороже и не позволяет увидеть причину автоматического обесточивания. Есть модели с флажком, показывающим причину неисправности.

Выбор для дома и квартиры

По числу фаз выбирают УЗО в зависимости от типа магистрали — в однофазной ставят соответствующий прибор, для 380 В покупают трехфазное.

Производят УЗО с номинальными значениями тока на 16, 25, 40, 63 А. Такие показатели говорят о величине тока, который модуль будет пропускать без выключения. УЗО не оснащено защитой от сверхтоков (перегруз, замыкание), поэтому его компонуют с автоматом-выключателем. Параметр указывают на обратной стороне приборного корпуса.

Правила подключения

Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:

При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема.
Устройство защитного отключения подсоединяется только после вводного автоматического выключателя

Подключение к сети без автомата недопустимо.
Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А.
Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы

Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей.
Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

• фаза А-1;
• фаза В-3;
• фаза С-5;
• нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

• электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
• сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
• несколько проводов с различным диаметром от 1,5 м. до 6 мм;
• автоматический выключатель;
• планки с рекомендуемой шириной 0,35 см;
• материалы и инструменты для осуществления крепежа;
• УЗО;
• изоляционные элементы;
• изолента;
• нож с острым лезвием;
• отвертки различного типа;
• пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Расчёт номинала вводного автоматического выключателя

Работоспособность устройств и безопасность электрической сети в жилом доме или квартире напрямую зависит от правильного выбора автоматических выключателей, в том числе вводного устройства. Чтобы рассчитать номинал вводного автомата нужно обладать некоторыми электротехническими знаниями.

Для частного дома 380 В 15 кВт

Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.

Пример расчета:

Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:

I=P/U;

I=15000/380 = 39, 47 A.

Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.

Iн=39,47х0,85 = 33,55.

Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.

Для квартиры 220 В

Для квартир с напряжением 220 В расчет вводного автомата аналогичен выбору автомата для частного дома. Единственное различие заключается в том, что изменится мощность и напряжение сети.

Пример расчета:

Допустим, что сумма мощностей будет равняться 10 кВт, поправочный коэффициент примем 0,85, а напряжение, как мы уже знаем, равно 220 В. Тогда:

Iн=10000/220*0,85= 45,45х0,85 = 38,63.

Исходя из полученного значения и округляя номинал к наименьшему, выбираем автоматический выключатель 32 А.

Как подключить однофазный автомат.

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

• установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
• затем послабить крепежные винты снизу и сверху;
• сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
• в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Расчет автомата ввода

Перед приобретением автомата важно правильно его рассчитать. Характеристики:

• количество полюсов;
• времятоковую характеристику;
• номинальный ток;
• установленная мощность;
• номинальный ток утечки;
• линейное напряжение;
• селективность;
• максимальный ток короткого замыкания.

Номинал тока определяется для одновременного подключения всех электроприборов в сеть. От тока зависит и мощность.

На мощные устройства, такие как водонагреватели и электрические плиты, ставятся дополнительные вводные автоматы.

Используются автоматы для систем TN-S и TN-C. В первом случае выбирается однополюсник с нулем или двухполюсник либо трехполюсник с нейтралью. Во втором случае нужен однополюсный (для сети 220 В) или трехполюсный (для 380 В) автомат.

Расчет для электросети квартиры 220 Вольт

Вводный автомат в квартиру с напряжением 220 В рассчитывается по следующей формуле: Ip=Pp/(Uф*cosф). В этой формуле Uф – фазное напряжение, Рр – расчетная мощность, Ip – ток нагрузки. Cosф является безразмерной величиной, характеризующей наличие реактивной мощности.

Расчет для электросети квартиры 380 Вольт

Чтобы рассчитать выключатель для электросети 380 В, формула немного видоизменяется:

Ip=Pp/( Uн*cosф). Uн – это напряжение сети.

Выбирая устройство, номинальный ток следует увеличить на 10% для запаса.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Ошибки при подключении и как их не допустить

При монтаже распределительных устройств начинающие, а зачастую и опытные электрики, часто допускают ошибки, которые впоследствии могут привести к пожару или как минимум к пропаданию напряжения. Самые распространенные из них:

Стриппер

• попадание изоляции под клемму. При этом получается, что контакт слабо зажат. В месте соединения увеличивается переходное сопротивление, контакт начинает перегреваться;
• зачистка проводов бокорезами или пассатижами. Эти неправильно, потому что при таком способе удаления изоляции на проводнике образуется небольшой поперечный надрез, и жила может обломиться в месте повреждения. Для очистки нужно использовать специализированный инструмент — стриппер или по крайней мере нож. Ножом изоляцию снимают так, как будто зачищают карандаш. При таком способе надрезы не образуются;
• монтаж многожильным проводом. При затягивании клеммы жилы расходятся в стороны. Соединение получается неплотным, а поскольку часть жил под контакт не попадает, то сечение провода в месте крепления уменьшается. Жилы многожильного провода требуется оконцовывать специальными наконечниками, которые выпускаются для каждого сечения. Оконечники обжимают пассатижами или специальным инструментом — кримпером;
• облуживание многожильных проводов. Часто встречается мнение, что вместо того, чтобы монтировать наконечники, можно облудить и припаять жилы многожильного провода. Припой мягче меди и имеет свойство под давлением прижима плавиться. В результате через некоторое время контакт ухудшается;
• монтаж под одной клеммой проводов разного сечения. Поскольку клеммы жесткие, то надежно подсоединить можно будет лишь провод с большим сечением. Более тонкий не зажмется. Для соединения нескольких автоматов используют специальную гребенчатую шину. Если такой шины нет, то берут отрезок провода нужного сечения. Формируют перемычку необходимой формы и лишь затем снимают в местах зажима изоляцию.

Вам это будет интересно Простейший асинхронный генератор тока

Кримпер

Обратите внимание! Менее критичны ошибки в порядке подключения устройств защиты. Считается правильным ввод в автоматы или УЗО подводить одинаково во всей конструкции

Ввод нужно размещать сверху. В таком случае значительно повышается безопасность обслуживания распределительного щитка.

Неправильный выбор автоматики или некачественный монтаж распределительного оборудования не только снижает безопасность, но и может стать причиной вопросов у контролирующих организаций. Лучше доверить работы профессиональным электрикам.

Как подключить прибор учета самостоятельно

Для того чтобы самостоятельно сделать подсоединение счетчика, совершенно не нужно иметь специальное образование – достаточно базовых знаний электрики и техники электробезопасности. Не понадобятся и какие-нибудь специальные и дорогостоящие инструменты. Вполне подойдут самые обычные, которые есть в каждом доме – плоскогубцы, отвертка, индикатор напряжения, нож.

Подключение счетчика к однофазной сети

Практически все квартиры, дачи и небольшие загородные дома подключаются к однофазной сети, состоящей из двух проводов – нулевого и фазного. Для учета количества потребленной энергии в таких сетях используются однофазные счетчики.

Как видно из фото, устройство, независимо от типа, имеет всего четыре клеммы, при помощи которых электросчетчик и подключается. Первые две служат для коммутации фазного провода, две оставшиеся – нулевого. Чтобы понять, как подключить однофазный счетчик, достаточно взглянуть на простую схему:

Типовая схема подключения однофазного счетчика электроэнергии

По сути, нужно просто обесточить линию, разрезать провода и подсоединить в их разрыв электросчетчик. Естественно, не все так просто, как на рисунке. Придется определить фазный провод, не перепутать вход с выходом и надежно закрепить сам прибор. Но все эти задачи вполне решаемы. Поле окончания монтажных работ нужно вызвать представителя электросети – он проверит правильность монтажа и опломбирует клеммную крышку. С этого момента вам ее вскрывать нельзя.

Включение трехфазного устройства

Если питающая ваш объект сеть имеет три фазы (4 провода), то и прибор понадобится соответствующий. Трехфазный счетчик стоит несколько дороже своего однофазного собрата и это понятно – фактически это три однофазных механизма в одном корпусе, работающие на общее счетное устройство.

Установленный и подключенный многофазный электрический счетчик

А подключение его ненамного сложнее и требования к подключению те же: не попасть под напряжение, не перепутать провода и надежно закрепить устройство, защитив его от пыли и влаги:

Схема подключения трехфазного электросчетчика

Разновидности и размеры электрощитков

Различают накладные, напольные и встраиваемые щиты. Накладные вид ставят на стену, комплектующие с корпусом находятся снаружи. Напольные модели монтируют на подставках на полу, или без опор. Для встраиваемых в стене делают нишу, куда вставляют ящик. Электрические шкафы монтируют внутри или снаружи зданий.

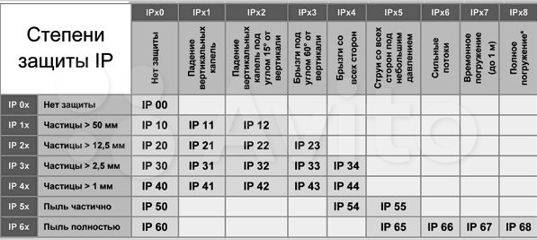

Степени корпусной защиты:

• IP30, IP20 — ставят в помещениях нормальной влажности, защита от воды не предусмотрена, есть только корпус, предохраняющий от постороннего действия;
• IP54, IP44 — защита от влаги на более высоком уровне, можно монтировать на улице, но с защитой от прямого попадания воды;
• IP65, IP55 — предназначены для агрессивных условий работы, снаружи строений, не требуют дополнительной защиты от дождя, пыли, обледенения.

От габаритов коробки зависит количество коммутаторов, кабельных линий, которые подключаются. Размер определяют так, чтобы было место для установки требуемого комплекта.

Сами собирали электрощит?

Сам
68.29%

Электрики
14.63%

Частично сам
17.07%

Проголосовало: 41

Размеры щитков в сантиметрах:

• ЩРВ-12, высота — 28 см, ширина — 33 см, глубина — 12 см, в один ряд можно поставить 12 модулей;
• ЩРВ-18 — 43 х 33 х 12, соответственно, модули в 2 ряда — 18 шт.;
• ЩРВ-24 — 43 х 33 х 12, 24 модуля в 2 ряда;
• ЩРВ-36 — 55 х 33 х 12, 36 модулей в 3 ряда;
• ЩРВ-9 — 25 х 25 х 12, 9 модулей в 1 ряд;
• ЩРН-15 — 25 х 35 х 12, 15 мод. В 1 ряд;
• ЩРН-24 — 40 х 30 х 12, 24 мод. В 2 ряда;
• ЩРН-45 — 52 х 35 х 12, 45 мод. В 3 ряда.

Выпускают пластиковые и стальные щитки. Для герметичности в готовых изделиях есть эластичные уплотнители, от постороннего доступа ставят запоры и замки.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Как выбрать автоматический выключатель по мощности и току нагрузки?

Чем отличается УЗО от дифавтомата

Что такое дифференциальный автомат?

Почему при включении или во время работы стиральной машины выбивает пробки, УЗО или дифавтомат

Как собрать электрический распределительный щиток для квартиры

Как перевести амперы в ватты и обратно?

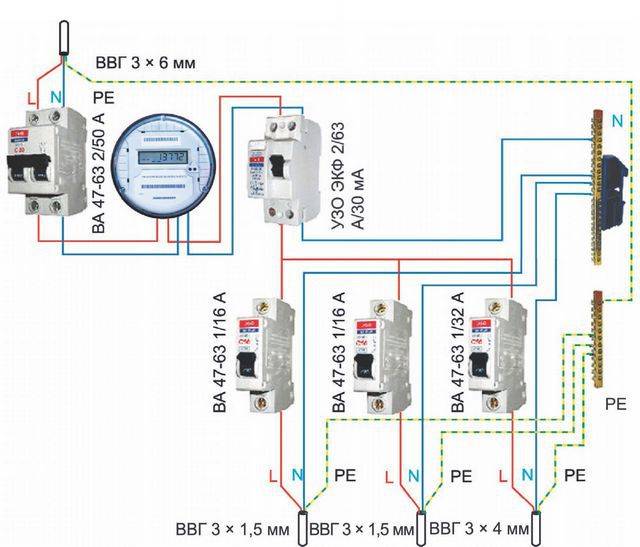

Схема подключения

Чтобы во время монтажа автоматического выключателя не возникли сложности, рекомендуется заранее познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

• Вводной автомат. Он необходим для контроля качества проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
• Счетчик. Располагается за автоматом и контролирует расход энергии. В многоквартирных домах его иногда располагают отдельно.
• УЗО. Это устройство предотвращает пожары и вовремя отключает ток. Его ставят после счетчика или выносят на отдельную линию.
• Автомат. Каждый ставят на отдельную линию для разных помещений. Правильно установленный прибор вовремя обнаружит перегруз  замыкание, защитив технику и проводку.
• Диффавтомат. Ставится на отдельной линии, иногда им заменяют пакетники с УЗО.
• DIN-рейка. Это монтажный элемент, который ставится на задней стенке щитка.
• Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Как установить электросчетчик в квартире

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными.  Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

• автоматические выключатели
• УЗО (устройства защитного отключения)
• дифференциальные автоматы
• различные переходные клеммы и нулевые шины
• ограничители напряжения
• индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения,  рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка —  металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

• наружная — защитная крышка с дверкой
• внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого  необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

И нулевая шина.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.
