Самостоятельное изготовление распашных ворот в частном доме

Автоматизация системы

Автоматика для распашных ворот, цена которой равна 38500 руб., представляет собой линейные электроприводы. Эта система состоит ещё и из сигнальной лампы, блока управления, электромагнитного замка и антенны. Автоматика получает питание от напряжения бытовой электросети. Прежде чем вами будет установлена автоматика для распашных ворот, цена которой была упомянута выше, следует монтировать несущие столбы. Желательно их выполнить из кирпича или бетона.

Автоматические ворота можно установить одним из существующих способов, который будет зависеть от направления открывания створки. При этом внутрь добавляются несущие столбы. Расположить блок управления можно справа или слева

При этом важно правильно подобрать сечение проводов. Привод для установки обладает одной особенностью: для него необходимо предусмотреть расстояние от несущего столба

Если же ворота открываются внутрь, то места для установки привода следует подготовить, выдолбив их в материале.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Этап 3. Строительство каркаса

Сборка выполняется односторонним шипом «на ус».


Угловые соединения

Угловые соединения

Шаг 1. В каждом месте стыка просверливается пара отверстий, в которые вкручиваются саморезы или вставляются нагели из высушенного дерева. Последние для надежности можно предварительно покрыть эпоксидным клеем.

Применение нагелей/саморезов необходимо для повышения жесткости соединений.

Шаг 2. В центре каркаса оборудуется дополнительная перемычка, к которой будет крепиться обшивка конструкции.


Створки ворот

Шаг 3. В каждом углу устанавливается укосина. Для этого используются бруски длиной в 30-40 см, концы которых срезаны под углом в 45ᵒ. При креплении укосин к брускам используются саморезы.

Распашной тип

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок

Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию

Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

  • экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
  • легкие монтажные работы.

Устанавливаем столбы

Монтаж опор выполнятся в следующей последовательности:

  1. Выкапываются или пробуриваются ямы на глубину промерзания грунта, но не меньше 1 м. Поперечные размеры должны быть в два раза больше сечения столба.
  2. Чтобы стойки не проваливались в грунт, дно ям засыпают песчано-гравийной смесью толщиной 15 — 20 см.
  3. На закапываемые концы опор наваривают отрезки арматуры или металлические полоски, на противоположные ― пластины толщиной 2 — 3 мм. Вместо них можно поставить фигурные оголовки.
  4. Нижнюю часть столбов очищают от ржавчины и обмазывают битумом, после чего опускают в ямы.
  5. Используя битый кирпич или камни, стойки по строительному уровню или отвесу выставляются строго вертикально и заливают песчано-цементной смесью.
  6. Для предотвращения перекоса опор при подвижке грунта между ними прокапывают неглубокую траншею, кладут уголок и сваривают. Затем закапывают или бетонируют.

Бетону дают отстояться неделю. Этого времени достаточно, чтобы сварить ворота и калитку. Для защиты бетона от растрескивания при затвердевании его периодически смачивают водой.

Столбы вкапываются га глубину не менее 1 метра

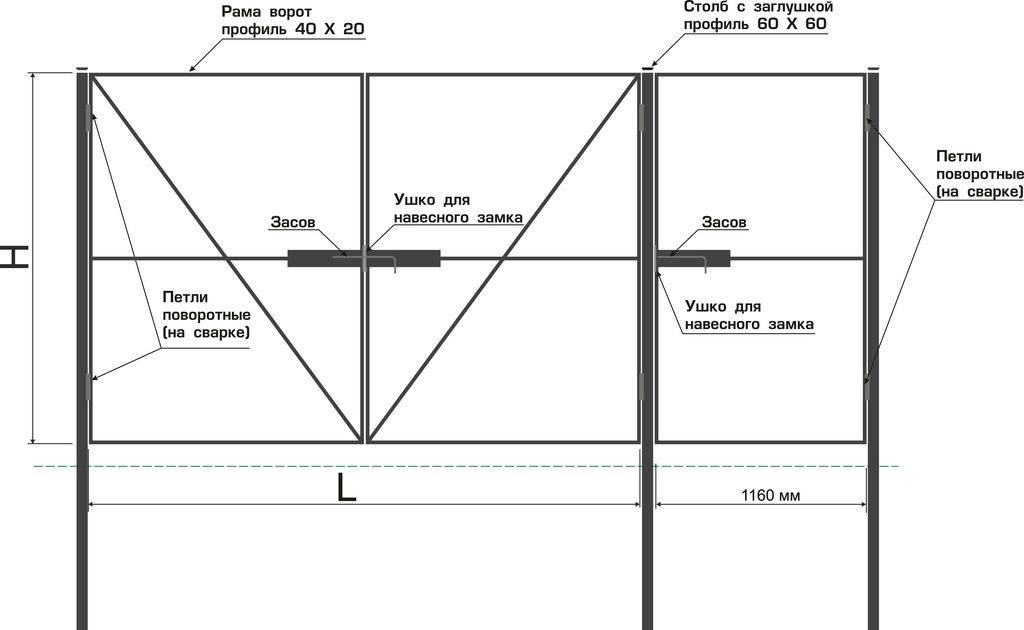

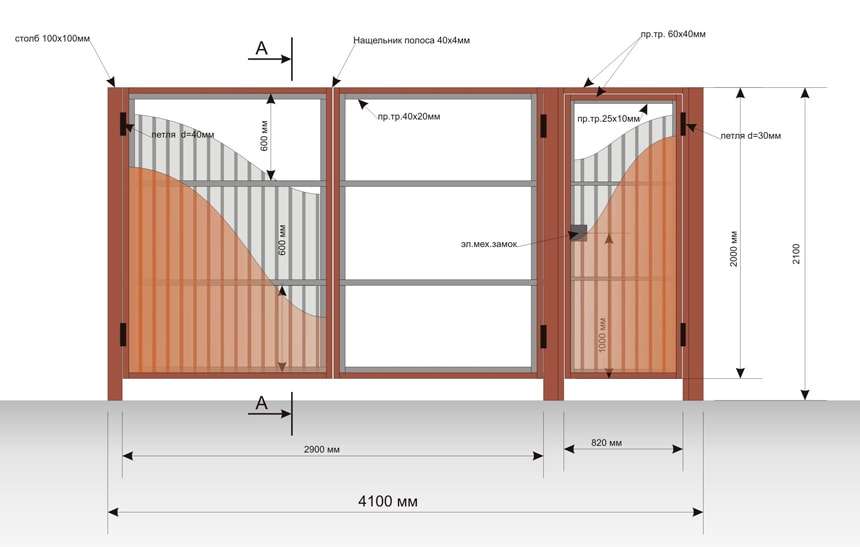

Определяемся с размерами, делаем чертеж

За основу можно взять эскиз, найденный в интернете, и переработать его применительно к своим условиям. На чертеже указывают размер каркасов и опор, расположение поперечин, место установки запорного устройства. По высоте сварные ворота делают вровень с забором. При расчетах нужно учитывать технический просвет между створками и землей. Он нужен для снижения ветровой нагрузки. Если дорога на участок асфальтовая или бетонная размер просвета 3 — 5 см, грунтовая — 10 см. При составлении чертежа нужно предусмотреть зазоры в несколько миллиметров между створками для компенсации перекоса при подвижках грунта и у опор под навесы. Для свободного проезда легковых и грузовых автомобилей распашные ворота сваривают шириной не менее 3 м. Если въезжать придется под углом, размер увеличивают до 3,6 м.


За основу берется чертеж с интернета и дорабатывается под свои параметры

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Автоматические ворота

Каждому человеку свойственно стремление к комфорту. И это касается даже использования ворот. Современные технологии позволили автоматизировать процесс открывания распашных ворот. И в этом есть множество плюсов. Например, когда вы спешите, вам не следует тратить время на выход из машины чтобы открыть/закрыть ставни. Если на улице дождь, то вы избежите промокания, опять же выходя на улицу. Размышляя над этими положительными сторонами, предлагаем вам рассмотреть технологию изготовления и некоторые особенности автоматических ворот.

Преимущества и недостатки

Вначале выделим некоторые особенности такого сооружения:

  • Прочность.
  • Универсальность.
  • Длительный эксплуатационный срок.
  • Механизм неприхотлив и прост.
  • Скорость открывания/закрывания находится в районе 15 с.

Ради объективности учтите и недостатки:

  • Если в ходе открывания/закрывания створок ворот на пути будет иметься преграда, то это выведет автоматику из строя, а створки заклинят.
  • Необходимо регулярно проверять путь открывания ворот, в противном случае поломка неизбежна.

Помимо этого, стоит выделить и нередкие поломки автоматики. Хотя производители утверждают, что тот или иной механизм крайне надежен, нет ничего вечного. Однако проводя профилактические работы, любых неприятностей можно избежать.

Хотя не во всех случаях этим решается проблема. Нередко приходится обращаться к специалистам для ремонта автоматики. Учитывая все это, не стоит пугаться такой конструкции. Как говорится: «Волка бояться – в лес не ходить». Не стоит отказываться от благ комфорта.

Автоматика

Сразу стоит отметить, что процедура монтажа автоматических ворот достаточно трудоемкая. Здесь требуется некоторая квалификация, точность и аккуратность. Поэтому если вы сомневаетесь в своих способностях, то лучше выбрать компанию, которая сделает все качественно и быстро. Если же вы имеете опыт в подобных работах, то следуя руководству, вам получится достичь намеченной цели.

Так, при установке автоматики необходимо учитывать следующие показатели:

  • положение створок касательно столба опоры;
  • если автоматика используется без использования концевых включателей, то используется створочный упор.

Не учитывая эти важные факторы, автоматика выйдет из строя, что приведет к разрыву кронштейна, поломке электродвигателя и к другим неприятным последствиям.

Как сварить металлические распашные ворота для дачи своими руками

Распашные металлические ворота для дачи создают, как правило, по одной схеме — из двух половин (створок) высотой 1,6—1,8 м при общей ширине пролета 2,4—3,5 м. Каждая створка представляет собой раму из металлической трубы 60 х 40 х 1,5—2 или 40 х 40 х 1,5—2 мм, обшитую каким-либо материалом. Для обшивки чаще всего используют профлист, поликарбонат, гладкий прокатный или оцинкованный лист. Вместо глухой обшивки створка может быть заполнена металлической сеткой или решеткой из профилированного или кованого металла.

Если проем дачных распашных металлических ворот, изготавливаемых своими руками, не превышает 3 м, то можно сделать их и одностворчатыми, но это создаст чрезмерно большую нагрузку на подвес.

Перед тем как сделать такие ворота из металла, первым делом необходимо снять точные размеры проема: ширину и высоту. Не стоит забывать, что технический просвет (расстояние между уровнем дороги и нижней кромкой ворот или калитки) должен составлять не менее 50 мм. При зазоре 100—150 мм ворота можно будет без труда открыть даже при достаточно большом снежном покрове.

Исходя из размеров, надо сделать эскиз конструкции металлических ворот, возводимых своими руками, и подсчитать количество необходимого материала. Для ограды 2 х 3,5 м (общий проем) понадобится примерно 23 м профильной трубы (с учетом внутренних перемычек). Иногда раму ворот делают усиленной, для этого понадобится еще 15 м трубы несколько меньшего сечения.

При изготовлении металлических ворот своими руками можно использовать не только профиль, но и водопроводные трубы 1\2 — 1, а также уголок с полкой от 40 мм. При использовании уголка перед сваркой следует вырезать в заготовках часть полки для стыковки их в одной плоскости.

С поверхности металла необходимо удалить всю ржавчину. Для этого понадобится болгарка со шлифовальным диском или обычная наждачная бумага. Если вы покупали новый, чистый профиль, то он обычно бывает смазан маслом, которое необходимо удалить тряпочкой, смоченной бензином.

Перед тем как сварить металлические ворота, разложите на земле или сварочном столе все части и подгоните профили к нужному размеру. Но в любом случае сваривать раму нужно только на идеально ровной поверхности, не допуская ни малейших перекосов в плоскости створки, выверив их по горизонтали уровнем и проверяя каждое соединение угольником как до, так и после сварки.

Когда все отрезки профиля будут правильно стыковаться, зафиксируйте их струбцинами и приступайте к сварке внешней рамы. Затем измерьте и сравните диагонали рамы, чтобы убедиться в ее прямоугольности, после чего можно приваривать укосины или поперечины. Их рисунок может быть разным, главное — обеспечить створкам жесткость. Чтобы сделать металлические ворота своими руками как можно более прочными, дополнительно по углам рамы можно наварить треугольные косынки из листовой стали толщиной 3 мм. Затем еще раз пройдитесь болгаркой со шлифовальным диском, очистите места сварки и удалите шлак.

Если ворота будут устанавливаться в уже имеющийся забор с бетонными или кирпичными столбами, то еще на этапе проектирования следует учесть размеры боковых опорных стоек, которые нужно будет прикрепить к заборным столбам. Такие стойки изготавливают из профилированной трубы 60 х 60 х 2 мм или 40 х 60 х 2 мм. Если есть возможность вплотную к столбу вырыть котлован, стойки желательно забетонировать, приварив к ним внизу отрезки арматуры или полосы. Стойки строго вертикально выставляют с помощью отвеса или уровня и крепят к столбу с помощью анкеров, после чего заливают котлован бетоном. Если же забетонировать стойки невозможно (например, из-за имеющегося фундамента, который нежелательно взламывать) придется обойтись только анкерным креплением. В любом случае стойки не должны быть выше столбов — они должны располагаться на одном уровне с верхним обрезом ворот.

Если работа по установке распашных металлических ворот своими руками ведется с новым забором, целесообразно установить стойки из профилированной трубы 80 х 100 мм с толщиной стенок 7 мм. При желании впоследствии их можно обложить с трех сторон кирпичом или скрыть за настилом забора.

На этих фото показаны распашные металлические ворота, изготовленные своими руками:

Преимущества и недостатки

До недавнего времени древесина была самым распространенным и доступным материалом. Древесина легко подвергается обработке, имеет невысокую стоимость. Базовых навыков использования инструментов было достаточно для изготовления конструкций из дерева – заборов, калиток, ворот. Сейчас ограждения из необработанной древесины встречаются редко. Обычно, их используют в качестве временных ограничителей участка во время благоустройства участка, строительства дома.

Древесина – универсальный материал, который используется для откатных, распашных, подъемно-поворотных конструкций

Ворота – это первое, на что обращают внимание гости. Поэтому они стали показателем статуса, безупречного вкуса хозяина

Гаражные ворота из дерева обычно изготавливают подъемно-поворотного типа. Единственное ограничение в применении материала касается ламелей в рулонных механизмах. Деревянное полотно имеет невысокую прочность в этом случае. Часто деревом обшивают металлический каркас. Деревянные откатные ворота таким способом обшивки основы увеличивают толщину створок и общий вес.


откатные ворота из дерева


подъемные ворота из дерева

Древесина как материал для ворот обладает такими достоинствами:

  • простота обработки;
  • быстрота монтажа;
  • доступная стоимость;
  • красивая фактура;
  • надежность.

Покупка деревянных заготовок обойдется дешевле металлических. Различные сорта древесины и размеры досок представлены в строительных магазинах покупателям с любыми материальными возможностями. Кроме того в РФ можно получить от 50 кубов леса бесплатно в зависимости от региона, подробнее об этом вы можете узнать из видео:

Инструменты для обработки древесины доступны и не требуют специальных навыков. В то время как для обработки металлических деталей понадобится сварочный аппарат, угловая шлифовальная машина. Правильно обработанная качественная древесина прослужит не одно десятилетие, даже в суровых погодных условиях. Деревянное полотно при поломке можно легко отремонтировать, заменив доску. Самые простые в изготовлении и самостоятельной установке – распашные деревянные ворота.

В использовании ворот из древесины есть и минусы:

  • невысокая механическая прочность;
  • при плохой обработке – недолгий срок службы;
  • высокая возгораемость.

Для ворот используют обычно не ценные породы дорогой древесины, а устойчивую к влаге и гниению лиственницу, сосну. Увеличит прочность и долговечность конструкции внутренний каркас из металла.

Изготовление, установка створок

Для формирования прямых, технически правильных створок сначала металлопрофиль нарезается по нужным размерам в соответствии с документацией. Нужно следовать инструкции, как сварить детали правильно и крепко. С каждой стороны полосы под углом 45 градусов проводятся линии, потом по ним делают срез болгаркой. Чтобы улучшить сцепление швов от сварочного аппарата, их места хорошо зачищают.

Профили сначала размещаются на выровненной поверхности, плотно стыкуются друг с другом в углах. С целью закрепления допустимо пользоваться угловыми струбцинами – по-другому фиксирующими зажимами. Чтобы не вело, прежде чем начинать варить, требуется проверить с помощью угольника правильность фиксации профилей — сначала с внутренней части, потом снаружи. Горизонталь тоже нужно проверять – уровнем.

Створки

Когда все узлы подогнаны швы сначала перехватываются сваркой точечно, затем свариваются всплошную. Места от сварки шлифуются болгаркой насадкой лепестком. Впоследствии перед покраской небольшие пустоты в зонах швов дополнительно прорабатывают автомобильной шпаклевкой.

С автоматикой

Теперь можно начинать стыковку поперечных перекладин под 90 градусов. Чтобы створки не перекривились, помимо поперечных перемычек улучшить жесткость позволит обустройство минимум одной диагонали. Установить угол сопряжения с профилем удастся только опытным путем – это зависит полностью от выбранной системы.

Преимущества и недостатки

Большинство потребителей выбирает именно распашной тип ворот не просто так. Можно выделить несколько основных достоинств таких изделий. В первую очередь, у них простая конструкция, а значит, и срок службы получится долгий.

Также, ворота универсальны – их можно устанавливать и на промышленное предприятие, и в офисное здание, частный участок и других помещениях.

Отдельно стоит сказать о варьирующейся ширине створки – большие ворота с легкостью прикроют огромный проем. И напоследок, красивые распашные ворота украсят ваш участок и сделают его более привлекательным.

Самое заметное неудобство использования изделий – большой запас пространства в местах открывания. Также, это место придется чистить от загрязнений и во время снегопада.

Виды металлических конструкций

Виды металлических распашных ворот

Прежде чем приступить к изготовлению ворот, важно определиться с их конструкцией. Выбор зависит от частоты их эксплуатации

Из металла можно сделать несколько типов ворот, рассмотрим каждые в отдельности.

Одностворчатые

Этот тип конструкции не так популярен. Они представляют собой одно сплошное полотно. Чтобы они хорошо функционировали, столб опоры следует надежно укрепить, на что потребуется немало средств. Если такие ворота устанавливать на гараж, то необходимо соорудить мощную металлическую раму и укрепленные петли. Более того, недостаток заключается в том, что необходимо организовать достаточное место для открывания одностворчатых распашных ворот.

Двустворчатые

Самый распространенный и удобный тип распашных ворот. Без каких-либо на то усилий, их можно сделать в домашних условиях. Тем более что их конструкция включает в себя два одинаковых полотна. Поэтому изготавливается каркас из двух рам, обшивается листовым материалом. В отличие от предыдущей конструкции, для открывания потребуется меньше свободного места.

Двустворчатые с калиткой

Для ежедневного использования, такие ворота очень удобные. Тем более что изготавливаются они по такому же принципу, что и обычные двустворчатые ворота. Единственное различие в том, что в нужном месте на одной из створок закрепляете дополнительную балку и опору для установки калитки. Если ворота такого плана монтируются на гараж, то применяется врезной тип калитки. В таком случае в одной из створок ворот вырезается нужное отверстие и устанавливается дверь.

Что касается гаража, то для их сооружения используется преимущественно закрытый тип ворот с отдельными элементами ковки.

Как сделать распашные ворота своими руками?

Для начала стоит сделать простейший чертеж распашных ворот, в нем необходимо указать все размеры. Также нужно точно определить место для установки ворот.

Потом нужно изготовить каркас, можно эту работу сделать самостоятельно, но мы рекомендуем обратиться к профессионалу. И в этом есть свои преимущества:

  • У специалиста есть определенные знания и навыки.
  • У него есть все оборудование, которые потребуется в процессе создания каркаса.

Обязательно в каркасе должны быть несколько ребер прочности, в таком случае каркас ворот будет надежнее. Именно поэтому ворота не будут деформироваться в процессе эксплуатации. Монтаж ворот осуществляются следующим образом:

Профнастил крепится к каркасу с помощью саморезов с резиновыми уплотнителями. Если взять саморезы без уплотнителей, то в место соединения попадет влага, и тогда профнастил начнет ржаветь.

Потом с помощью лопаты или специального бура необходимо сделать углубления, чем они будут глубже, тем надежнее будет стоять конструкция.

Затем устанавливаются столбы, их нужно утрамбовать щебенкой и песком, а самым верхним слоем нужно залить бетон. Такая технология установки опорных столбов используется для всех подобных конструкций. Если опоры устанавливались грамотно, то они смогут прослужить 10 и более лет.

Далее нужно по уровню приварить петли, этой работе важно уделить особое внимание. Так как если вы приварите их с наклоном в 1 градус, то уже будет сильный перекос ворот

Если производится установка ворот с калиткой, то для дверцы внутри ворот нужно также приварить петли.

В завершении устанавливается запирающее устройство на калитке и воротах. Далее вы можете рассмотреть фото монтажа распашных ворот.

Также после установки ворот можно заняться обустройством автоматики для распашных ворот. Электрическую систему открывания ворот можно вполне установить самостоятельно, а вот гидравлическая система сложнее, поэтому не обойтись без специалиста.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

  • Функциональные и компактные.
  • Удобные в эксплуатации.
  • Упрощены отсутствием роликов и дополнительных балок.
  • Поставить ворота можно любых желаемых размеров.
  • Применяются различные материалы для изготовления.
  • Также используются многие детали декорирования и украшения.

Изготовление металлических ворот на подвеске своими руками

Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.

Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:

Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.

Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.

Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.

Ниже вы узнаете, как сделать раздвижные ворота для дачи.

Как выбрать материал?

Чтобы выбрать, из чего будут изготовлены ворота, нужно определить их задачу, архитектурное направление и дизайн. Сразу стоит сказать, что деревянные и металлические изделия создаются одинаково – разница лишь в дальнейших характеристиках. Несколько рекомендаций, как правильно подбирать обшивку.

К примеру, для автоматики лучше подбирать легкий материал, вроде поликарбоната – тогда они будут хорошо открываться и закрываться. В качестве древесины, выбирайте дуб – это наиболее прочная порода.

Также хорошо будет смотреться сочетание металла и деревянного композита. Очень необычно будут смотреться ворота из дерева, с коваными внедрениями. Фото распашных ворот покажут различные способы исполнения.

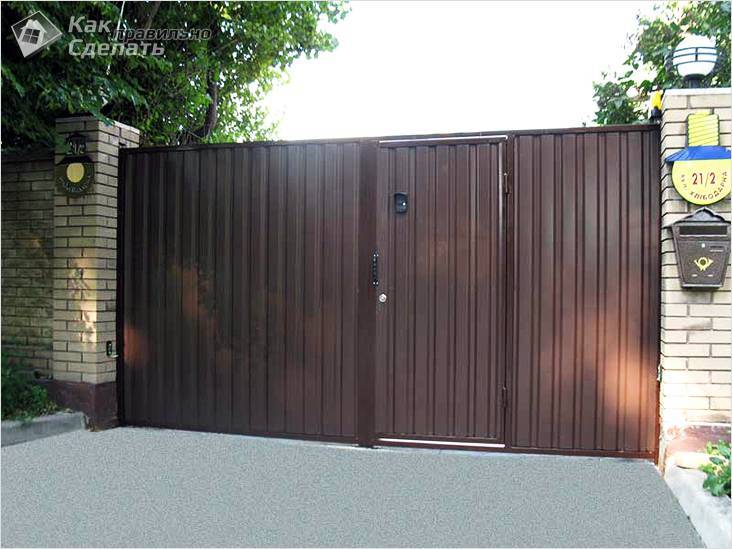

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.

{banner_link_1}

Варианты расположения калитки в воротах

Места размещения:

Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

Расположение калитки в середине ворот
Расположение калитки ближе к опорному столбу
Расположение калитки ближе к внутреннему краю створки

В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.

Совет. Нижний фиксатор для таких моделей распашных ворот из
профлиста обязателен.

Самодельная автоматика – возможно ли

При большом желании автоматику для открывания ворот можно сделать и самостоятельно. Особенно для любителей – это дело станет настоящим увлечением. Особенно это актуально для тех людей, кто желает сэкономить.

Основой такого привода в любом случае станет механизм, который устанавливается на ворота от спутниковой антенны. Он, в свою очередь, оснащается червячной передачей. В результате это полностью заменит обычный электропривод.

Привод для распашных ворот

Система для спутникового телевиденья в своей конструкции имеет механизм поворотного действия (это касается систем старого типа). Этот механизм представляет собой электродвигатель, который можно использовать для установки на распашные ворота. Что касается червячной передачи, то ее принцип действия аналогичен приводу. Но что касается первого варианта (червячная передача), то выгодней, так как для его работы достаточно напряжения в 36В, обычные магазинные приводы требуют напряжения в 220В.

Сборка

Так, для сборки самодельной автоматики возьмите от спутниковой антенны 2 привода в рабочем состоянии. Преимущества отдавайте тем, которые имеют длинные штоки.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Автоматика вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Вот так можно самостоятельно сделать автоматику для распашных ворот. Если у вас нет возможности и желания все это делать, тогда купить механизм можно уже готовый.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

замок для распашных ворот из профнастила. Устанавливается
уже после того, как створки навешены.

Нижний фиксатор створки распашных воротОграничитель створки распашных ворот

защелка на ворота (засов), предназначена для закрытия ворот
изнутри (блокировка). Защелка больше подходит для калитки, а для распашных
ворот используют запор (засов).

автоматика для распашных ворот. Позволяет открыть ворота
дистанционно, что очень удобно, когда холодно, идет дождь или темно.

система безопасности: камера наружного наблюдения, сигнальная
лампа, сигнализация.
