Способы и схемы подключения светодиодной ленты без блока питания

Класс защиты

Мощность светодиодной ленты на метр является важной характеристикой для представленного изделия. Но это не единственный параметр, на который опираются при выборе

В зависимости от сферы применения, существуют различные классы защиты ленты.

Для сухого помещения с нормальными условиями окружающей среды, отсутствием значительной запыленности применяются открытые разновидности приборов. Их маркировка содержит показатель IP20.

Если помещение довольно влажное, можно применять устройства с защитой из эпоксидной смолы. Этот материал защищает поверхность ленты, но не светодиоды. Поэтому для уличного монтажа этот вариант не подходит. Класс защиты такой ленты маркируется IP65.

Для уличного монтажа применяют монолитные силиконовые ленты. В ней защищены от негативного воздействия окружающей среды все элементы конструкции. Их класс защиты IP68.

Лента светодиодная, мощность которой выбрана в соответствии со всеми правилами, проработает долго. Но это справедливо только в случае приобретения изделия известных и проверенных торговых марок. Эксперты советуют не покупать дешевые и некачественные ленты.

Долговечные изделия не могут иметь неровные края ленты или криво вклеенные светодиоды. Поэтому перед совершением покупки необходимо осмотреть осветительный прибор. Из недорогих, но качественных брендов эксперты выделяют Feron, Maxus. Согласно отзывам простых пользователей, такие светодиодные ленты прослужат не менее 5 лет.

Особого подхода при выборе требует лента светодиодная. Мощность и особые характеристики этого устройства позволяют приобрести и правильно подключить самую подходящую разновидность изделия.

› Блок питания для светодиодной ленты

Блок питания
для светодиодной
ленты.
Какой лучше
выбрать и как
рассчитать
мощность?

Включать
светодиодную
ленту напрямую в
розетку
категорически
нельзя, она
сразу же
сгорит.

Светодиодные
ленты питаются
напряжением 12
или 24 вольт.

12и вольтную
ленту проще
приобрести и она
стоит дешевле в
отличи от 24
вольтовой.

Для того,
чтобы
преобразовать напряжение 220
вольт в 12,
применятся
импульсный блок
питания. Его
основной
параметр – мощность,
которую он
может отдать
светодиодной
ленте .

Для
наглядного
примера расчета
мощности блока
питания возьмем
две пятиметровые
RGB-ленты
SMD 5050 , 30
светодиодов на
метр, которые
нужно запитать.

Расчет блока
питания для
светодиодной
ленты

Для начало,
надо узнать,
потребляемую
мощность одного
метра такой
ленты.

Чему
равна мощность
одного метра
ленты, вы можете
посмотреть в
этих таблицах:

Вот именно
такой мощности
необходим блок
питания, для
того чтобы
запитать 10
метров
светодиодной
ленты SMD 5050 c
30 светодиодами
на метре.

Открытый
блок питания

Этот тоже
выдает 100 ватт,
но имеет самые
большие размеры.
Лично я не
встречал ни
разу, чтобы его
использовали для
подсветки
потолков или
стен. Его
невозможно
спрятать в нишу.
Применяется для
питания
аппаратуры,
обычно
устанавливается
в аппаратные
отсеки или
специальные
шкафы. Его
достоинство –
это более низкая
стоимость.

Компактный
герметичный блок
питания в
пластиковом
корпусе

Небольшой
размер, легкий,
влагозащищенный.
Его
мощность не
привышает 75
ватт.
Следовательно,
чтобы запитать
две ленты,
понадобится два
блока питания по
50 ватт.
Такие блоки
применяются для
подсветке
интерьеров, т.к.
его проще спрятать.

Герметичный
блок питания в
алюминиевом
корпусе

Мощность
такого бока 100
ватт, его
одного
достаточно,
чтобы запитать
сразу две ленты.
Вес этого блока
больше
килограмма и
имеет большой
размер.
Такой блок
применяется в
основном, для
подсветки
уличных вывесок,
т.к. очень
надежный и хорошо
защищает от
внешних
воздействий
(дождь, солнце,
мороз).

С помощью блока питания напряжение 220 Вольт понижается до 12 В, необходимых для свечения большинства светодиодных светильников, в том числе и лент. На сегодняшний день существует широкий ассортимент БП, различных по мощности, размеру и степени защиты корпуса. Само собой, для каждого отдельного случая нужно правильно подобрать характеристики устройства, чтобы оно прослужило долго и без причинения неудобств. В этой статье мы расскажем вам, как выбрать блок питания для светодиодной ленты на 12 В.

Использование светодиодных лент и их достоинства

Диодная лента является гибким основанием, на котором распределены контактные полоски со светодиодами. Конструкция наделена достоинствами:

  • экономичный расход электричества;
  • доступная стоимость;
  • доступный и несложный монтаж;
  • востребована в качестве подсветки для потолков;
  • длительные эксплуатационные сроки.

Оригинальное изделие разнообразит любой интерьер

При выборе диодной ленты для потолка или для другой подсветки проверьте такие параметры, как уровень защиты, цветовая гамма свечения и плотность светодиодов.

Варианты подсветки потолка светодиодной лентой

Из-за компактности для монтирования световой дорожки на потолок не нужны значительные пазы. Для монтажа достаточно несколько сантиметров. При этом используются монохромные изделия или шлейфы различных цветов.

Подсветка навесной конструкции и отдельных элементов

Выбирая способы, как установить светодиодные ленты для подсветки потолка, можно выбрать разные варианты выделения контуров. В зависимости от габаритов диодов выделяются такие варианты — SMD 5050 или SMD 3528. Первый вариант наделен более мощным свечением светодиодов, которые могут излучать несколько цветов (RGB — устройства). При наличии пульта и контроллера можно задать не только цветовую палитру, но и временной промежуток.

Такие устройства классифицируются по количеству диодов, которые располагаются на одном метре гибкой дорожки. Чем больше плотность, тем более ярким будет свечение. Для подсветки потолков не нужно выбирать лампы с ярким свечением, так как такое освещение не будет использоваться в качестве основного источника света, а лишь немного обозначит контуры.

Монтаж изделия в потолочный плинтус

Интересные идеи применения светодиодной конструкции в интерьере

Подобные устройства используются в качестве местного освещения и дополняют основные осветительные приборы. Их применяют и для декорирования определенной зоны. Это может быть фартук в кухонной зоне или изголовье спального ложа.

Стильно смотрится подсветка с двух сторон

С помощью такого способа освещения можно отделить рабочую зону на кухне. Декоративные подсветки применяются для кухонных шкафов и потолочных ниш. Лена в нижней части шкафа используется, когда гарнитур стоит на ножках. При этом создается впечатление парящих шкафов. Подсветка шкафов изнутри становится популярной из-за удобства и функциональности.

Оригинальное решение для ванной

Необычно смотрится подсветка в ванной комнате. При этом подсветить можно потолки, стены и зеркала. Светодиодные ленты могут освещать пространство перед зеркалом или монтироваться за зеркала.

В детской комнате с помощью разноцветных светодиодов можно создать жизнерадостную и теплую атмосферу. Монохромные источники света подчеркивают элементы декора и некоторые предметы мебели.

Подсветка рабочей зоны на кухне

Светодиодные полоски придают объем полкам и стеллажам, при подсвечивании их с торцевой части. Эффектно смотрятся специально подсвеченные картины, портьеры или шторы.

Питание от батареек

Данный вариант подключения позволяет не использовать электричество, что удобно при некоторых обстоятельствах. Питание LED-устройства от батареек возможно в случае, если планируется подключение короткого отрезка с небольшой мощностью для кратковременного использования. Этим способом можно подключить дюралайт, например, для подсветки полок, картин или рабочей поверхности на кухне.

Батарейки подойдут любые, их суммарное напряжение должно быть от 8 до 12 В.

Порядок работ выглядит следующим образом.

  1. Зачистите контакты на батарейках, залудите концы проводов и припаяйте их к плюсу и минусу элемента питания соответственно.
  2. При подключении тумблера к его входу подводится плюс от батарейки, выход – к минусу дюралайта.
  3. Припаяйте свободные концы контактов к ленте, не забывая о полярности.

Светодиодная лента, подключенная к батарейке.

Схема подключения светодиодной ленты 220В к сети

Основной причиной, по которой запрещено подключать светодиодную ленту напрямую к бытовой электросети 220В, является высокое напряжение тока. При таком подключении произойдет перегрев и, как следствие, выход из строя диодов. Ленты рассчитаны на питающее напряжение постоянного тока 12В и 24В. Требуемое напряжение указано на самой ленте по всей ее длине. Для получения величины необходимого питания, используют преобразователи сетевого напряжения.

Параллельное подключения светодиодной ленты SMD 3528 к блоку питания до 20 метров

Как подключить светодиодную ленту 12 вольт к сети

Схемы подключения светодиодных лент на 12В и 24В максимально просты и имеют идентичный принцип. Перед тем как подключить светодиодную ленту к 220В, необходимо учесть несколько важных моментов:

Следует определить общую длину линии, по которой будет располагаться лента. Зная это значение, можно будет правильно нарезать полосы.
Разрезать ленту необходимо в строго определенных местах, помеченных производителем в виде символа с изображением ножниц и линии разреза. Если же сделать отрез в произвольном месте, некоторые диоды окажутся отсоединены друг от друга и светиться не будут, так как произойдет разрыв цепи.
Необходимо учитывать полярность. Если во время подключения лента не будет работать, значит соединение выполнено неверно и необходимо исправить ситуацию.
Изучите руководство к изделию и ознакомьтесь с обучающим видео перед монтажом светодиодной ленты. Подключение ведите в определенном инструкцией порядке.

При подключении светодиодной ленты к 12 вольтам используют блок питания, основной функцией которого является понижение напряжения в сети с 220В до 12В. Подсоединение выполняется с помощью двухжильного провода: в блоке питания он зажимается клеммами, а к ленте припаивается в местах контактных площадок. Соединение трансформатора для светодиодной ленты 12 вольт производится с учетом полярности: плюс к плюсу, минус к минусу.

Правильное подключение светодиодной ленты 12 вольт к сети

Подключение светодиодной ленты 220В

Схема подключения светодиодной ленты к сети 220В без преобразователя включает в себя диодный мост, который и служит выпрямителем напряжения. Особенностью подключения является то, что светодиоды соединены в одну цепь из 60 штук последовательно или парами. Разрезать ленту следует через 50 или 100 см. Если в процессе работы выйдет из строя один светодиод, то погаснет весь отрезок, который можно легко заменить.

При монтаже светодиодной ленты своими руками следует сначала проконтролировать ток, проходящий через светодиоды. Если при измерении он окажется больше допустимого, необходимо присоединить еще отрезок ленты

Такое соединение следует делать очень осторожно, так как места пайки остаются оголенными и, при случайном прикосновении к ним, можно получить удар электротоком. Нужно принять меры, исключающие прикосновения к оголенным местам

Схема подключения светодиодной ленты к контроллерам и усилителям

В светодиодных лентах 220В используется именно такая схема. Заводские изделия уже рассчитаны на подключение к сети 220V. Для безопасности, такие ленты помещены в прозрачную ПВХ-трубку: это исключает риск прикосновения к опасным контактам и дополнительно защищает от влаги. Благодаря этому, влагозащищенную светодиодную самоклеющуюся ленту 220В можно применять не только в помещениях с повышенной влажностью, но и на улице.

Когда может пригодиться

Питание светодиодной ленты от любых батареек станет правильным решением в ситуациях, когда нужно создать небольшое по протяженности и маломощное освещение.

Освещение шкафа светодиодной лентой

С помощью светодиодной ленты небольшого размера, работающей на батарейках, можно быстро и легко запитать шкаф. При этом освещать шкаф можно как с одеждой в спальне, так и навесные шкафчики на кухне. Кроме кухонной гарнитуры и шкафа, такую подсветку можно организовать для полок, этажерок, картин и т.д. Именно независимость от электросети является главным достоинством работы светодиодной ленты от батареек. Такой способ питания источника света развязывает руки и позволяет создать более оригинальную и нестандартную подсветку различных элементов интерьера. Стоит отметить, что такой способ подключения будет актуальным для помещений, в которых по каким-либо причинам отсутствует проводка. Также подключение ленты к батарейке можно организовать в ситуациях, когда имеются перебои с электричеством. Таким образом можно не только осветить столь нестандартные помещения, но и создать в них атмосферу праздника и уюта.

Кроме мебели (например, кухонную гарнитуру и шкаф) такую осветительную установку можно размещать:

  • на одежде при создании световых костюмов;
  • на спортивном инвентаре;
  • встраивать в автомобили и другие средства передвижения (мотоциклы, мопеды, велосипеды);
  • освещение в квартире и доме в труднодоступных местах.

Как видим, применение автономных источников света такого плана можно в самых разнообразных ситуациях, а не только осветить шкаф или организовать подсветку для кухни. Проявив фантазию всегда можно отыскать новое и нестандартное применение такой, казалось бы, привычной осветительной продукции.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

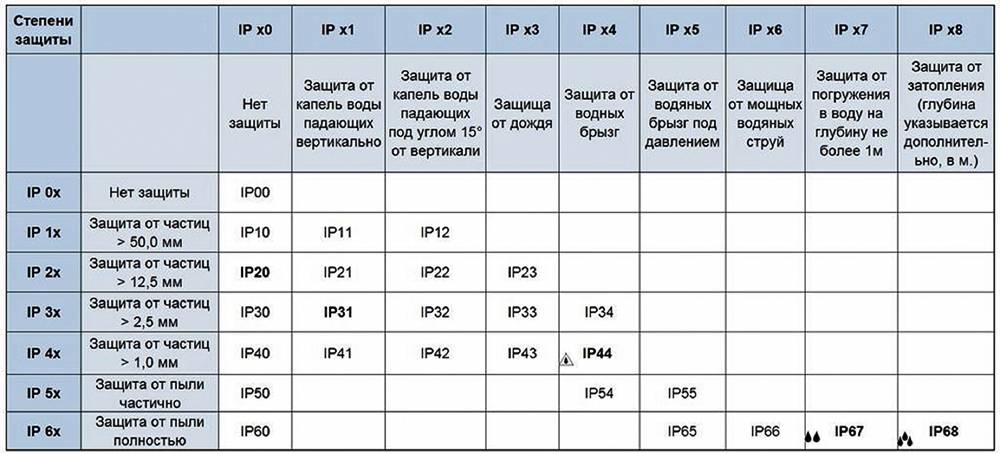

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Преимущества сенсорных выключателей

К преимуществам сенсорных выключателей следует отнести:

  • увеличение срока службы потребителей электроэнергии (за счет возможности плавного включения, которое исключает даже кратковременную работу в экстремальном пусковом режиме),
  • долгий срок службы,
  • надежность,
  • совместимость с любыми осветительными приборами (лампами накаливания, и другими видами светильников),
  • возможность экономичного режима работы потребителей и регулировки мощности.

Для того чтобы сенсорный светильник оправдал ожидания и заметно повысил комфортность помещения, важно при выборе учесть все свои потребности, определить, какие функции Вы хотели бы «поручить» устройству. Сформулировать требования будет проще, если ответить на следующие вопросы:

  • Сколько источников света планируется подключить к сенсорному выключателю?
  • Где планируется устанавливать выключатель (нужна ли модель, устойчивая к температурным перепадам или )?
  • Планируется ли подключение дополнительных электроприборов, и нужно ли автоматическое управление их работой (наличие датчика температуры)?
  • Нужна ли функция автоматического включения света при появлении в помещении людей и выключения при их отсутствии (датчик движения)?

Legrand

Мультибрендовая компания с центральным офисом во Франции. В России есть не только представительство компании, но и производственная площадка, правда, в Дубне, где она находится, производят только кабель-каналы малого сечения. Сенсорные выключатели, отличающиеся хорошим качеством и функциональностью, ввозятся из-за границы и имеют настоящую «импортную» цену: одноканальное устройство стоит порядка 3,5 тысяч рублей.

Livolo

Отечественная продукция традиционно конкурентоспособна с точки зрения цен, однако, часто ее характеристики оставляют желать лучшего. Нельзя назвать продукцию Екатеринбургской компании Livolo не качественной, однако, ее сенсорные выключатели могут некорректно работать со светодиодами (лампами, лентами) и . Зато цена трехканального устройства меньше, чем у одноканального импортного – 2,1-2,3 тысячи рублей.

Технологии не стоят на месте, и вот мы уже имеем в широком обиходе сенсорный выключатель, который позволяет вывести систему управления освещением в доме на принципиально новый уровень.

Для чего нужно такое устройство, что оно собой представляет и как работает, расскажет наша статья. Благодаря этому вы сможете сделать без особых проблем сенсорный выключатель своими руками на 12 или 220 вольт, а само подключение, как самодельного устройства, так и покупного не составит труда.

Виды

Классификация светодиодных лент на 220 В ничем не отличается от классификации низковольтных аналогов и основывается на технических параметрах. По типу применяемых чипов, высоковольтные LED-ленты, делятся на множество видов. Стоит лишь отметить, что большинство изделий изготавливаются на SMD светодиодах 2835, 3014, 3035, 3528, 5050, 5060 или же на современных, более мощных SMD 5630.

Как правило, по степени защиты высоковольтные ленты делятся на два вида: IP67 и IP68. Высокий уровень защиты исключает случайное соприкосновение человека с токоведущими частям светодиодной ленты и позволяет эксплуатировать её в открытой внешней среде. Так же как и низковольтные, светодиодные ленты на 220 вольт различаются по мощности и цвету свечения.

По типу монтажа светодиодная полоска на 220 вольт может быть либо самоклеющаяся, либо не иметь клеевого слоя. Отдельно стоит упомянуть о светодиодных RGB лентах на 220 вольт, которые собираются на трёхцветных светодиодах (как правило, SMD 5050). На гибкой печатной плате они имеют 4 контакта, а их подключение происходит через специальный RGB контроллер.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения

Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения

Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот

ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.

Watch this video on YouTube

Предыдущая ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению Следующая ОсвещениеДиодный мост: назначение, схема, реализация

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
