Как определить мощность светодиодной ленты — 12В и RGB

Расчёт для трансформатора

Чтобы устройство работало правильно и не создавало впоследствии проблем, нужно еще до того, как начать монтаж подсветки потолка светодиодной лентой, рассчитать мощность приобретаемого трансформатора. Сделать это несложно.

Как пример, можно рассмотреть вариант изделия с маркировкой 3528 и плотностью размещения 60 штук на один метр. Количество потребляемой энергии составляет 4,78 ватт на один метр. Мощность преобразователя должна быть не меньше, чем потребляют чипы.

Если общая длина отрезка составит, к примеру, 5 метров, то вместе они будут потреблять 24 ватта энергии. Значит, конвертер должен выдавать не менее 24 ватт. Но, это не единственные параметры, которые нужно учесть. Обязательно нужен запас энергии в 20%. Значит, нужен преобразователь, который будет давать 24+20% энергии. Итоговое значение составляет 28,8 Вт, следовательно, он должен быть мощнее, чем указанная цифра.

Выбирать предстоит такой конвертер, который максимально будет соответствовать указанным требованиям по выдаваемым ваттам энергии и вольтажу.

На что стоит обратить внимание

Количество светодиодов на ленте

Светодиоды чаще всего реализуются в бобинах длиной по 5 метров каждая, на упаковке фиксируется точное количество светодиодов.

При выборе осветительного прибора необходимо обратить внимание на следующие параметры:

  • способы установки;
  • тип установленных светодиодных лампочек (от этого параметра будет зависеть уровень освещенности);
  • степень защиты;
  • мощность потребления (от этого показателя будут зависеть параметры приобретаемого блока питания);
  • напряжение питания;
  • количество светодиодов;
  • цвет.

Качество сборки

Светодиодная лента Osram Smart+ Apple HomeKit Flex, 10 Вт

Качество сборки и используемые материалы при изготовлении напрямую зависят от производителя. На рынке наиболее востребована продукция компаний Arlight, Gauss, Cree, Feron, Navigator и OSRAM.

Приобретать осветительные приборы рекомендуется в тех местах, где предоставляют гарантию, а также есть возможность проверить работоспособность устройства, подержать в руках.

При изготовлении LED-лампочек чаще всего встречаются следующие дефекты:

  • спайка изделия, изготовленная из нескольких отдельных кусков;
  • некачественная пайка;
  • мигающие или плохо работающие отрезки.

Степень защиты

Степень защиты, как правило, фиксируется в соответствии с международными стандартами. Этот параметр обязательно должен быть указан на упаковке. Если информация отсутствует, следует усомниться в качестве предлагаемого товара.

Открытые светодиодные ленты обозначены маркировкой IP20. Они предназначены для работы в сухих помещениях, где не требуется влагозащита. Чаще всего ее используют для подсветки потолков и корпусной мебели.

Маркировка IP65 – изделия, характеризующиеся частичной защитой от влаги. Используют для установки в ванных комнатах, при условии, что исключена вероятность попадания на них воды.

Степень защиты IP68 свидетельствует о полной защите ленты от влаги. Устройство может быть применено во влажной среде на глубине до 1 метра. Однако в этом случае с целью безопасности рекомендуется дополнительно использовать устройства защитного отключения.

Напряжение питания и мощность

Химический состав полупроводника во многом определяет напряжение питания светодиодов

Конкретная модель имеет свое напряжение питания, эти данные также должны быть указаны производителем на упаковке. Существуют следующие виды номиналов:

  • +5В – применимы для осветительных приборов, питающихся от USB-разъемов на компьютерах. Последнее время часто используется для отделки элементов гардероба. Особенность работы заключается в преобразовании энергии из батареек напряжением в 1,5В в постоянный ток силой 5В.
  • +12В – самый распространенный тип номинала, предназначенного для питания лент. Для бесперебойной и производительной работы применяются специальные блоки питания – драйвера.
  • +24В – используется в том случае, если есть необходимость в резервном питании при пропадании напряжения. Аккумуляторная батарея будет работать намного дольше при условии, что сила тока для одинаковых по мощности отрезков будет в два раза меньше. Существует еще одна причина использования этого номинала – в случае больших расстояний между лентой и источниками питания. Благодаря этому удается снизить падение напряжения, которое вызвано сопротивлением электрической проводки.
  • +36В – применяет редко, поскольку производители редко изготавливают блоки питания с таким номиналом. Если устройство вышло из строя, найти ему быстро замену вряд ли удастся. Преимущество использования заключается в сниженном токе, который будет потреблять осветительное устройство.

Узнать мощность светодиодной ленты также можно по виду используемых светодиодных лампочек.

Количество цветов и цветовой оттенок

Помимо основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения

Производители светодиодных лент выпускают продукцию в следующих цветах:

  • RGB, многоцветные;
  • холодный белый;
  • желтый;
  • синий;
  • красный;
  • зеленый;
  • теплый белый.

Популярность набирает розовый цвет. Его востребованность в большей степени обусловлена большой пользой для роста и развития растений.

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р_2 = U_2 · I_2 = 60
ватт

Где:Р_2
– мощность на выходе трансформатора, нами задана 60 ватт
;

U
_2
— напряжение на выходе трансформатора, нами задано 36 вольт
;

I
_2
— ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт
обычно равно не более η = 0,8
.КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р_1 = Р_2 / η = 60 / 0,8 = 75 ватт
.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе.Поэтому от значения Р_1

, мощности потребляемой от сети 220
вольт,
зависит площадь поперечного сечения магнитопровода S
.

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будут располагаться первичная и вторичная обмотки провода.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

S = 1,2 · √P_1.

Где:S
— площадь в квадратных сантиметрах,
P
_1 — мощность первичной сети в ваттах.

S = 1,2 · √75 = 1,2 · 8,66 = 10,4 см².

По значению S
определяется число витков w
на один вольт по формуле:

w = 50/S

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв.

w = 50/10,4 = 4,8
витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U_1 · w = 220 · 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U_2 · w = 36 · 4,8 = 172.8 витков
,

округляем до 173 витка
.

В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков.

Величина тока в первичной обмотке трансформатора:

I_1 = P_1/U_1 = 75/220 = 0,34 ампера
.

Ток во вторичной обмотке трансформатора:

I_2 = P_2/U_2 = 60/36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока,для медного провода,

принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле: d = 0,8√I
.

Для первичной обмотки диаметр провода будет:

d_1 = 0,8 · √1_1 = 0,8 · √0,34 = 0,8 · 0,58 = 0,46 мм. Возьмем 0,5 мм
.

Диаметр провода для вторичной обмотки:

d_2 = 0,8 · √1_2 = 0,8 · √1,67 = 0,8 · 1,3 = 1,04 мм. Возьмем 1,1 мм.

ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА,
то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

s = 0,8 · d².

где
: d — диаметр провода
.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1
мм.

Площадь поперечного сечения провода диаметром 1,1
мм. равна:

s = 0,8 · d² = 0,8 · 1,1² = 0,8 · 1,21 = 0,97 мм²
.

Округлим до 1,0
мм².

Изтаблицывыбираем диаметры двух проводов сумма площадей сечения которых равна 1.0 мм².

Например, это два провода диаметром по 0,8 мм
. и площадью по0,5 мм²
.

Или два провода: — первый диаметром 1,0 мм
. и площадью сечения 0,79 мм²
,
— второй диаметром 0,5 мм
. и площадью сечения 0,196 мм²
.что в сумме дает: 0,79 + 0,196 = 0,986 мм².

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.

Получается как бы один провод с суммарным поперечным сечением двух проводов.

Смотрите статьи:— «Как намотать трансформатор на Ш-образном сердечнике».— «Как изготовить каркас для Ш — образного сердечника».

Электрический аппарат — трансформатор используется для преобразования поступающего переменного напряжения в другое — исходящее, к примеру: 220 В в 12 В (конкретно это преобразование достигается использованием понижающего трансформатора). Прежде чем разбираться с тем, как рассчитать трансформатор, вы в первую очередь должны обладать знаниями о его структуре.

Простейший трансформатор является компоновкой магнитопровода и обмоток 2-х видов: первичной и вторичной, специально намотанных на него. Первичная обмотка воспринимает подающееся переменное напряжение от сети (н-р: 220 В), а вторичная обмотка, посредством индуктивной связи создает другое переменное напряжение. Разность витков в обмотках влияет на выходное напряжение.

Рассчитать какой нужен блок питания для led ленты smd.

При выборе светодиодной ленты, встаёт вопрос: какой трансформатор купить, что бы освещение работало стабильно и при этом не переплатить! У нас есть всё необходимое, что бы осветить ваш коттедж, квартиру или сад. Вы можете подобрать всё сами или обратиться к нашим продавцам консультантам, по светодиодному освещению вам поможет Алексей, его тел: 8 962 94-88-370.

Всё что вы у нас купите, мы оперативно доставим к вам, собственной службой доставки. У нас есть услуга и по монтажу светодиодной ленты. Кстати цены у нас самые низкие по Москве и РФ.

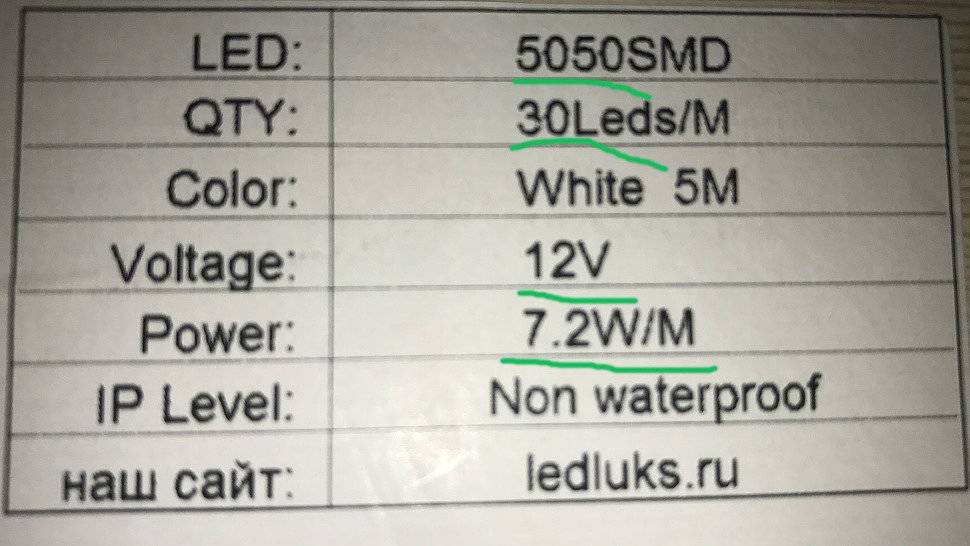

В соответствие с указанными параметрами светодиодной ленты и нужно подбирать блок питания (трансформатор).

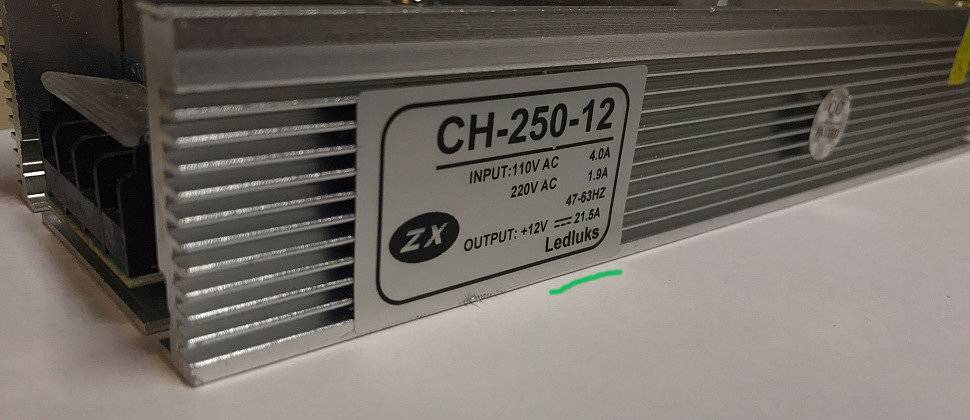

Прежде всего подбираем трансформатор по напряжению и мощности, если не учесть эти условия, то он может быстро выйти из строя или вообще не работать!

Напряжение: у нас два варианта 12V и 24V, тут всё просто, выбираем тот, который соответствует выбранной нами ленте, смотрим указанное рабочее напряжение.

Мощность: если трансформатор будет недостаточно мощный то он будет греться и на долго его не хватит, он попросту быстро сгорит. Если трансформатор будет на много мощнее необходимого, то вы потратите больше денег, так как цена значительно увеличивается с возрастанием мощности трансформатора.

Самым важным критерием при выборе блока питания у светодиодной ленты является потребляемая мощность. Ниже приводится справочная информация для каждого вида ленты.

Светодиодные ленты 12V и 24V SMD имеют следующие характеристики:

Мощность W Диодов на 1 метре Тип светодиода
4.8W 60D 3528
7.2W 30D 5050
9.6W 120D 3528
14.4W 60D 5050
19.2W 240D 3528
24W 204D 3014
27W 90D 5630
28.8W 120D 5050
32W 120D 5630

Поэтому выбор трансформатора очень важен, посчитать какой нужен вам, довольно просто: нужно мощность светодиодной ленты умножить на 5 метров или на метраж ленты нужный вам, если вы будите использовать не все пять метров, то умножайте на ваш метраж.

– То есть 7.2W*5 метров =36W +запас, выходит вам нужен трансформатор 60W, 3,4 Ампер выходной мощности..

– То есть 14.4W*5 метров =72W +запас, выходит вам нужен трансформатор около 100W, чуть больше 8 Ампер выходной мощности..

Важно учесть в какой среде будет работать трансформатор, если это наружное освещение или помещение с повышенной влажностью, то обязательно покупайте трансформатор с защитой IP65 влагозащищённые с погружением IP67. Если помещение сухое, то стоит купить IP20 или IP33 они на порядок дешевле

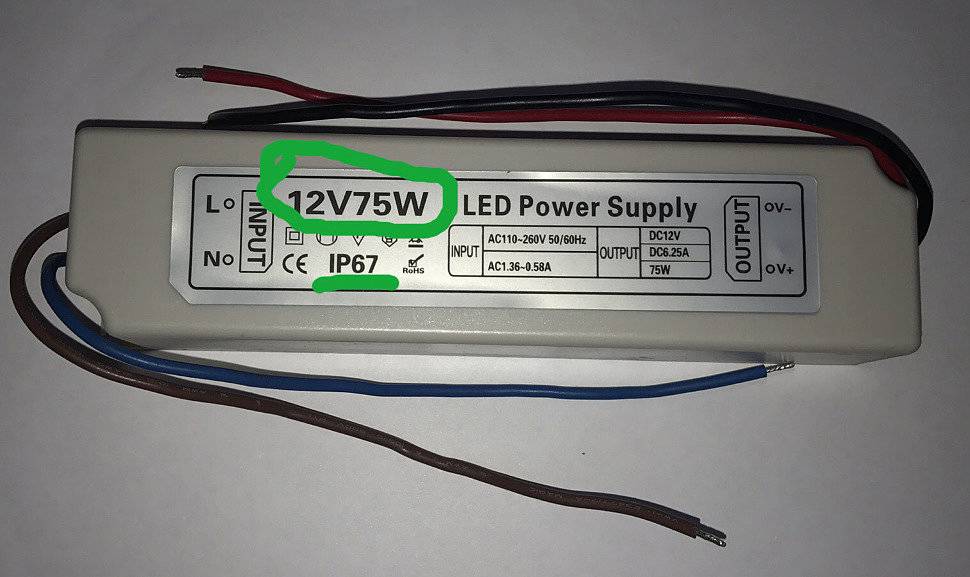

Класс защиты: выбираем исходя из того где вы собираетесь использовать! Если освещаем там где сыро и влажно, значит покупаем IP65 или IP67, если сухо и влага попадать не будет то используем IP33.

При покупке помните, что для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше.

Не размещайте блок в близи источника тепла. Температура корпуса трансформатора не должна быть выше 500C.

Блок должен иметь доступ воздуха, не менее 200 мм во все стороны (иначе он будет перегреваться). Поэтому устанавливать источники питания в закрытые ниши не следует.

Не располагайте его на дереве или на горючих материалах, это может привести к пожару.

Не нагружайте более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 500С. В противном случае резко снижается максимально допустимая нагрузка.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке “Рассчитать”:

Для консультации тел Алексея 8 (962) 94-88-370

Постоянно завозим новые блоки питания! У нас большой выбор по хорошей цене, поэтому трансформаторы не залёживаются. Только что поступили в продажу новые блоки питания.

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Сетевое напряжение через предохранитель F подается на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

RGBW и RGBWW светодиодные ленты

Для достижения лучшего качества белого цвета цветной светодиодной лентой помимо трехцветных светодиодов на ленты стали устанавливать дополнительные белые светодиоды, который управлялись по отдельному каналу. Такие светодиодные ленты маркируются как RGBW. Белый светодиод в таких лентах имеет цветовую температуру порядка 6000К. Причем остается возможность включения белого света путем комбинации всех цветов или отдельным каналом белыми светодиодами.

Белые светодиоды могут устанавливаться поочередно с RGB светодиодами, но для достижения лучшего качества чаще всего такие ленты имеют два ряда светодиодов, один RGB, другой белые светодиоды 5050. В последнее время на ленты RGBW все чаще стали устанавливать новые светодиоды, на которых помимо трех цветных кристаллов имеется и кристалл белого светодиода.

Но на этом не остановились, и добавили еще один светодиод с теплым белым светом с цветовой температурой в пределах 2900K. Такую светодиодную ленту маркируют RGBWW. Самый простой способ реализации заключается в установке помимо отдельного холодного белого светодиода еще одного теплого белого светодиода. Сейчас встречаются даже комбинированные белые светодиоды, способные излучать как белый, так и теплый белый свет, и комбинированные светодиоды с пятью кристаллами.

Применение белого и теплого белого светодиода позволяет более точно установить требуемый оттенок белого света, и к тому же получить его большую яркость.

Что такое RGB светодиодная лент?

RGB светодиодная лента – это светодиодная лента на основе гибкой печатной платы, на которой установлены трехцветные (цветные) RGB светодиоды, благодаря которым светодиодная лента может испускать практически любой цвет и оттенок.

Чем отличаются RGB светодиодные ленты от обычных светодиодных лент?

RGB светодиодные ленты отличаются от обычных монохромных LED лент установленными светодиодами, методом подключения и управления, а также возможностью в любое время включать любой оттенок цвета. Для их подключения и управления цветом требуется установка специального управляющего драйвера.

Где используются RGB светодиодные ленты?

RGB светодиодные ленты могут использоваться наравне с обычными монохромными светодиодными лентами, имея при этом ряд преимуществ перед ними. Но в большинстве случаев RGB LED ленты применяются для декоративной подсветки в помещениях.

Что такое RGBW и RGBWW светодиодные ленты?

RGBW и RGBWW светодиодные ленты – это все те же RGB светодиодные ленты, но с некоторыми модификациями. В RGBW светодиодных лентах имеется дополнительные белые светодиоды с цветовой температурой около 6000К, которые управляются по отдельному каналу. RGBWW светодиодные ленты помимо белого холодного светодиода имеют еще и теплый белый светодиоды с цветовой температурой около 2900К.

Использование компьютерного БП в качестве драйвера

Один из доступных стабилизированных источников напряжения на 12В – компьютерный БП. Расчет драйвера питания для светодиодов на его основе имеет ряд особенностей. Начинка системного блока требует разное напряжение – 3,3 В; 5 В; 12 В. Поэтому у такого блока несколько выходных каскадов, между которыми распределяется выдаваемое напряжение.

На канал 12 В приходится около 50% номинальной нагрузки.

Реальная мощность такого БП = паспортная мощность*0,5/1,3.

Таким образом, для питания светодиодной ленты от БП 150 Вт будет доступно около 60 Вт. На радиорынке такие «раритеты» можно найти по 2-3 доллара, что вдвое дешевле стандартных драйверов.

Цвет, RGB или SMD

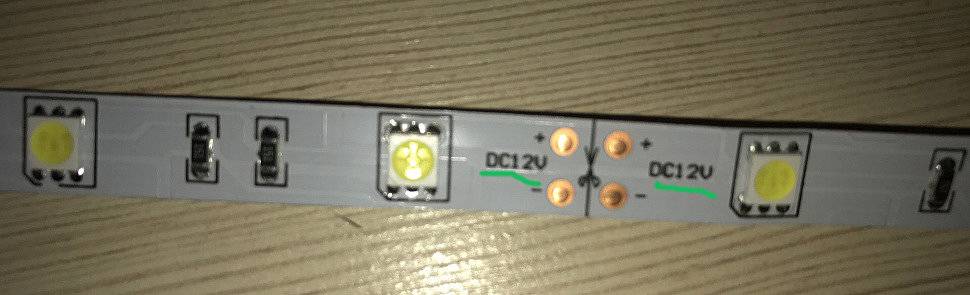

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.

Внешний вид светодиодной ленты примерно такой

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

Читать также: Микросхема l7805cv схема подключения

Самые распространенные цвета

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

  • Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
  • Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодная лента может работать только вместе с контроллером и пультом управления

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Многоцветная лента из светодиодов, может выдавать практически любой цвет

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Меры предосторожности при эксплуатации мощных светодиодов

Чем больше мощность светодиода, тем внимательнее нужно подходить к установке и эксплуатации изделия. Соблюдая несколько правил, вы обезопасите себя от неприятностей.

Во-первых, лента не должна иметь повреждений. Во-вторых, учитывайте электрическую полярность при подключении продукции. В-третьих, опасайтесь несбалансированного падения напряжения, вследствие чего могут повредиться светодиоды. В-четвертых, соединяйте отрезки ленты только параллельно. Последовательное соединение мощных светодиодов может привести к их перегоранию.

Приступить к покупкам

Раздел: Одноцветная

Возврат к списку

Расчёт мощности питающего трансформатора для 12 и 24 вольт

Зачастую для светодиодов необходимо присутствие постоянного напряжения в 12 или 24 вольт, поэтому нам требуется рассчитать мощность прибора, которое будет преобразовывать переменное напряжение (сеть в 220 В) в постоянное (12/24 В).

Мы рассмотрим расчёт мощности на примере простой SMD 3528 60 4,8 Вт/метр. Допустим, её длина равна 16 метров.

Так как напряжение производители указывают на упаковке или на самой ленте, то питающий прибор должен обеспечивать для работы именно такое напряжение.

  • На нашей ленте рабочее напряжение равно 12 вольт, поэтому мы должны приобрести трансформатор именно с таким напряжением с определённой степенью мощности.
  • Для того чтобы произвести правильный расчёт нам необходимо знать потребляемую мощность диодов 4,8 Вт/метр.
  • Нам необходимо умножить 16 метров на мощность 4,8 Вт (16х4,8=76,8 Вт).
  • Так как прибор должен обязательно иметь 20 или 30% запаса мощности, то для расчёта требуемой мощности нам необходимо полученный результат умножить на 1,2. (76,8х1,2=92,16 Вт).
  • Но так как блоки питание мощностью на 96 Вт не продают, то нам придётся приобрести трансформатор на 100 Вт.

Если LED-ленту мы будем монтировать на улице или в помещении с высоким уровнем влажности, то лучше всего приобрести влагозащитное устройство с герметичным корпусом типа IP65, 66 или 67.

Варианты исполнения ИБП

По своему исполнению и рабочим характеристикам источники питания для светодиодов подразделяются на следующие виды:

  • компактный сетевой блок, внешне похожий на зарядное устройство для телефонов;
  • небольшой по размерам модуль, помещенный в прямоугольный продолговатый корпус;
  • электронный балласт в полностью герметичной коробке;
  • аналогичная схема, размещенная в негерметичном корпусе стандартного размера.

Блоки имеют небольшую мощность (30-36 Ватт), но зато стоят достаточно дешево. Модули отличаются большим показателем мощности (до 75 Ватт). Подобно первым образцам они рассчитаны на работу с декоративной подсветкой, но в отличие от них имеют более высокую стоимость.

Электронные балласты в полностью герметичном корпусе предназначаются для эксплуатации в суровых климатических условиях. Они используются для освещения рекламных щитов и подобной продукции, размещаемой на улице. Их негерметичные аналоги, помещенные в корпус типового размера, широко применяются в быту и в рабочих офисах. Среди современных производителей трансформаторных источников питания особой популярностью пользуются российские компании ММП «Ирбис» и ИПС, а также зарубежные «Helvar» и «Mean Well» (Тайвань).

Степень защиты

Второй, не менее важный критерий выбора — степень защищенности, тип корпуса. На сегодняшний день в продаже можно найти блок питания для светодиодной ленты со степенью защиты IP20, который можно выбрать только для сухих помещений и IP67, применение которого допустимо даже в местах с повышенной влажностью.

Незащищенное устройство (на фото под номером 1) рекомендуется выбрать для подсветки интерьеров, к примеру, скрытое освещение потолка на кухне. Преимущество такого БП в том, что его можно спрятать в карниз, он имеет компактные размеры.

Алюминиевый герметичный корпус (второй на фото) более габаритный и к тому же может весить больше 1 кг, поэтому его достаточно проблематично спрятать в комнате. Такой тип корпуса лучше выбрать для установки в помещениях с повышенной влажностью. Достаточно часто блок в алюминиевом корпусе используют в наружной рекламе для подсветки вывесок.

Открытый тип исполнения (3) применяется редко, особенно для подключения LED ленты. Это связано с тем, что его нужно дополнительно защищать от пыли и к тому же размеры устройства самые большие. Единственное преимущества такого варианта исполнения — низкая стоимость.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
