Порядок подключения светодиодных светильников к электричеству

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться

При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой. Для качественного подключения нужно выполнять следующие требования:

Для качественного подключения нужно выполнять следующие требования:

1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
2. Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
3. Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза

Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения. Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов. Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным. Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Техника безопасности и рекомендации по эксплуатации

При работе с электрооборудованием обязательно требуется соблюдать технику безопасности и следить за условиями эксплуатации.

Основные требования:

• не мочить руки перед работой, не выполнять работы с уличным освещением при сырости;
• отключать цепь от источника тока;
• не использовать приборы с низкой степенью защищенности от влаги и пыли на улице или непригодных помещениях;
• работать инструментами с заизолированными рукоятками;
• не устанавливать рядом с маломощными приборами;
• перед установкой требуется замерить напряжение, допустимы отклонения не более чем на 10%;
• не использовать рядом с диодным устройством химикаты;
• при обнаружении перебоев в работе led прожектора требуется выключить его из сети питания;
• периодически протирать изделие и ухаживать за ним;
• если прибор используется в качестве фонаря, надо выбирать устройство в мощном защищенном корпусе;
• светильник, который используется для освещения территории около дома, лучше размещать под крышей для дополнительной защиты от дождя.

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу. Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен

Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Как подключить светодиодную ленту на 220 вольт

Нередко в быту вместо крупного прибора, который может выступать светильником, предпочитают установить подсветку. Для нее лучше всего использовать готовые светодиодные ленты. Монтаж очень прост, так как установщику нужно лишь следовать инструкции: все составляющие подсоединения при монтаже используют уже в готовом виде.

1. Светодиодная лента – ряд последовательно закрепленных светодиодов. К блоку питания они присоединяются параллельно, друг к другу лучше монтировать платы тоже параллельно.
2. Для начала определяют плюс и минус блок питания. Обычно красный шнур – это плюс, а синий или черный – минус. Если шнур отсутствует, подключение производят через маркированные зажимы.
3. Лучше всего подсоединить ленту пайкой. В определенных случаях удобней использовать коннекторы. При монтаже требуется лишь отодвинуть зажимную пластину, насадить коннектор на край ленты и сдвинуть зажим назад. Затем провод от коннектора подсоединяют к блоку.

Если предполагается монтаж цветной ленты, схема будет включать контроллер, отвечающей за включение и отключение отдельных светодиодов.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Параллельный

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий. В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении.

Параллельное соединение источников света шлейфным способом

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность. В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Схемы включения мигающих светодиодов

Мигающий светодиод — это светодиод, в который встроен интегральный генератор импульсов. Частота вспышек у него составляет от 1,5 до 3 Гц.

Несмотря на то что мигающий светодиод достаточно компактный, в него вмещен полупроводниковый чип генератора и дополнительные элементы.

Что касается напряжения мигающего светодиода, то оно универсально и может варьироваться. Например, для высоковольтных это З-14 вольт, а для низковольтных 1,8-5 вольт.

Соответственно, к положительным качествам мигающего светодиода можно отнести, помимо маленького размера и компактности устройства световой сигнализации, еще и широкий диапазон допустимого напряжения тока. К тому же он может излучать различные цвета.

В отдельные виды мигающих светодиодов встраивают около трех разноцветных светодиодов, у которых разная периодичность вспышек.

Мигающие светодиоды еще и достаточно экономичны. Дело в том, что электронная схема включения светодиода сделана на МОП-структурах, благодаря чему мигающим диодом можно заменить отдельный функциональный узел. По причине маленьких габаритов мигающие светодиоды часто применяются в компактных устройствах, требующих наличия маленьких радиоэлементов.

На схеме мигающие светодиоды обозначаются так же, как и обычные, исключение лишь в том, что линии стрелок не просто прямые, а пунктирные. Тем самым они символизируют мигание светодиода.

Через прозрачный корпус мигающего светодиода видно, что он состоит из двух частей. Там на отрицательном выводе катодного основания находится кристалл светоизлучающего диода, а на анодном выводе расположен чип генератора.

Соединены все составляющие данного устройства с помощью трех золотистых проволочных перемычек. Чтобы отличить мигающий светодиод от обычного, достаточно просмотреть прозрачный корпус на свету. Там можно увидеть две подложки одинаковой величины.

На одной подложке находится кристаллический кубик светоизлучателя. Он состоит из редкоземельного сплава. Для того чтобы увеличить световой поток и фокусировку, а также для формирования диаграммы направленности используют параболический алюминиевый отражатель. Этот отражатель в мигающем светодиоде по размеру меньше, чем в обычном. Это по причине того, что во второй половине корпуса находится подложка с интегральной микросхемой.

Между собой эти две подложки сообщаются при помощи двух золотистых проволочных перемычек. Что касается корпуса мигающего светодиода, то он может быть выполнен либо из светорассеивающей матовой пластмассы, либо из прозрачного пластика.

Из-за того, что излучатель в мигающем светодиоде находится не на оси симметрии корпуса, то для функционирования равномерной засветки необходимо применение монолитного цветного диффузного световода.

Наличие прозрачного корпуса можно встретить лишь у мигающих светодиодов большого диаметра, которые обладают узкой диаграммой направленности.

Из высокочастотного задающего генератора состоит генератор мигающего светодиода. Его работа постоянна, а частота составляет около 100 кГц.

Наравне с высокочастотным генератором также функционирует делитель на логических элементах. Он, в свою очередь, осуществляет деление высокой частоты до 1,5-3 Гц. Причиной совместного применения высокочастотного генератора с делителем частоты является то, что для работы низкочастотного генератора необходимо наличие конденсатора с наибольшей ёмкостью для времязадающей цепи.

Доведение высокой частоты до 1-3 Гц требует наличия делителей на логических элементах. А их достаточно легко можно применить на небольшом пространстве полупроводникового кристалла. На полупроводниковой подложке, помимо делителя и задающего высокочастотного генератора, находится защитный диод и электронный ключ. Ограничительный резистор встраивается в мигающие светодиоды, которые рассчитаны на напряжение тока от 3 до 12 вольт.

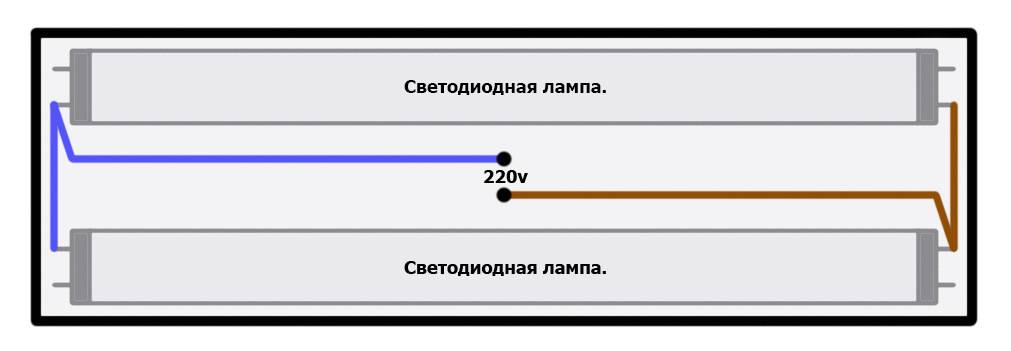

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку – вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону. Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

• способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
• экономичнее расход электроэнергии;
• освещенность выше, чем у люминесцентных приборов.

Продлевайте жизнь устаревшим светильникам и получайте наслаждение и пользу от яркого, доступного освещения.

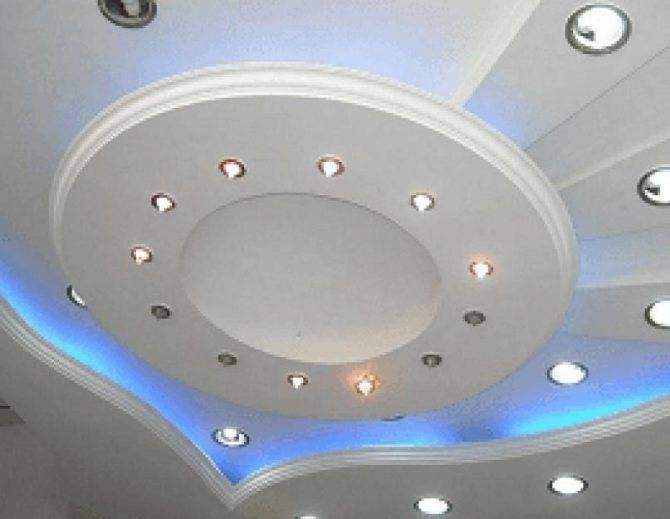

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Расчет гасящего конденсатора для светодиода

Подключение светодиодных светильников даже по самой удачной схеме выполняется после расчета характеристик резистора, дополнительных диодов, и, конечно, конденсатора. Емкость последнего вычисляют следующим образом.

Допустим, частота сети составляет обычные 50 Гц. Необходимо подсоединить светодиод в 20 мА, на который припадает 2 В. Необходимый коэффициент пульсаций составляет 2,5%.

1. Светодиод представляют как простой резистор. Коэффициент пульсаций разрешается заменить напряжением на конденсаторе. Получается следующее: Кп = (Umax — Umin) / (Umax + Umin) ⋅ 100%, где после подстановки данных получают 2.5% = (2В — Umin) / (2В + Umin) ⋅ 100% => Umin = 1.9В.
2. Используя типичную осциллограмму напряжения, можно вычислить время заряда конденсатора. tзар = arccos(Umin/Umax) / 2πf = arccos (1.9/2) / (2⋅1415⋅50) = 0.0010108 с. Остальной промежуток времени конденсатор разряжается. Так как в стандартной схеме используется двухполупериодный выпрямитель, этот показатель уменьшают вдвое.
3. Затем вычисляют емкость по формуле и получают C = ILED ⋅ dt/dU = 0.02 ⋅008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ).

На деле ради 1 светодиодного светильника такой мощный конденсатор не устанавливают. Чтобы модифицировать схему, вместо обычного резистора в схему включают реактивное сопротивление – второй конденсатор.
