Как правильно пользоваться термоусадочной трубкой для проводов

Введение

Термоусадка представляет собой гибкую трубку из полимера, которая способна сжиматься в несколько раз при повышении температуры до 70—130 градусов. Стоимость подобного материала невелика — 1 метр стоит примерно 0,5 доллара (30 рублей по курсу 2017 года). Маркировка термоусадки

У термоусадки есть свои достоинства. К ним относится:

  1. Простота монтажа. Все, что вам нужно — одеть трубку на провод или кабель и нагреть ее при помощи зажигалки или фена.
  2. Хорошие изоляционные свойства. Усаживаясь, трубка образует изоляционный слой толщиной 1—4 мм, чего вполне достаточно для слаботочных и силовых кабелей в бытовых условиях.
  3. Устойчивость к ультрафиолету, продолжительный срок службы. Термоусадка не теряет своих свойств на протяжении на протяжении десятилетий, она не разрушается от солнечной радиации и выдерживает перепады температур от -40 до +60 градусов.
  4. Хорошая плотность и прочность, возможность влаго/гидроизоляции кабеля.
  5. Доступная цена, широкая цветовая гамма для маркировки проводов.

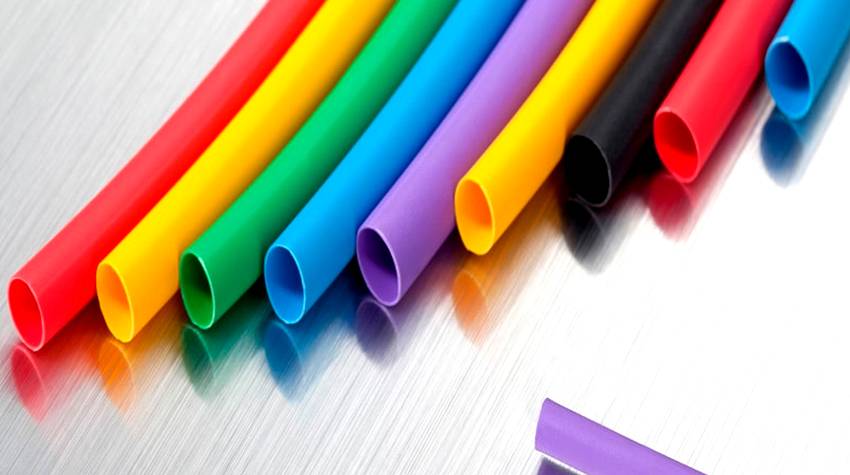

Усадка выпускается в различных цветах — черный, зеленый, красный, желтый, синий и пр. Она может быть даже прозрачной, что позволяет контролировать качество соединения.

Отметим, что маркировка очень помогает при разводке кабелей — вы можете объединять их в группы и указывать первую-вторую фазу, ноль, создавать иные метки.

Области применения термоусаживаемой трубки

Утверждение, что подобный материал служит только для изоляции соединений, в корне неверно. На самом деле область применения фторопластовой термоусадочной трубки значительно шире. Попробуем перечислить, где её можно применять:

  1. Восстановление повреждённой изоляции кабелей и жил.
  2. Защита неизолированной (необязательно токоведущей) проволоки.
  3. Цветовая маркировка наконечников.

Размеры подобных изоляционных материалов также могут отличаться

Последний вариант действительно интересен. Широкая цветовая гамма термоусадочных трубок позволяет выделить разные фазы, нулевой провод и даже заземление (в продаже имеются жёлто-зелёные трубки).

Очень важно! Если решено промаркировать наконечники проводов, не стоит это делать бездумно. Существуют определённые правила, которые следует соблюдать

В противном случае даже опытный электрик, вызванный впоследствии для ремонта, может получить удар током по причине неправильной цветовой маркировки.

Удобные кольца для цветовой маркировки проводов

Важные рекомендации при использование ТУТ

Обозначая размер трубки, производители указывают через дробь две цифры: одна – это диаметр до усадки, вторая – после

Дополнительная маркировка может характеризовать цвет и длину отреза.
Когда вы выбираете ТУТ, важно учесть, что ее диаметр должен быть больше, чем у изделия, для которого она будет использоваться. Чтобы усадка произошла правильно, диаметр ее после усадки должен быть чуть меньше, чем диаметр изделия, на которое она монтируется.
Прежде чем использовать ТУТ, нужно осмотреть ее на предмет отсутствия повреждения и заусениц

Если нашлись царапины или заусеницы, от использования таких трубок лучше отказаться.
Если вы планируете применение ТУТ с клеевым слоем, то предварительно поверхность, на которую их будут усаживать, нужно очистить и обезжирить. Для избежания повреждения трубки на изделии не должно быть мест, которые могут быть потенциально опасными для ТУТ. Если есть острые края, их нужно зашкурить и выровнять.

Как пользоваться термоусадкой для проводов


Необходимо правильно подобрать трубку для термоусадки и подготовить соответствующий инструмент В первую очередь необходимо проанализировать особенности кабеля, к которому будет применен такой метод коммутации. Монтаж термоусадки выполняется в считаные минуты, не требуя специальных навыков и инструментов.

Подготовительный этап

Процесс подготовки заключается в выборе правильного материала и обработке его для эксплуатации. Прежде чем надеть термоусадочную трубку на место изоляции, необходимо сделать аккуратный срез. Отрезок должен получиться на 10% больше чем зона, которую необходимо заизолировать.

Установка термоусадочной трубки своими руками

Во время монтажа фрагмент трубки надевается на одну сторону провода, после чего делается соединение со второй. Затем изделие подвигается на нужное место и равномерно греется феном или открытым огнем (с помощью зажигалки) со всех сторон.

Важно не переусердствовать, иначе термоусадка от перегрева может деформироваться и сползти с места. После обработки необходимо, чтобы изоляция остыла, после чего ее можно запаковывать в распредкоробки

Технические характеристики

В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:

  • Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
  • Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
  • С клеевым слоем и без такового.

В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.

Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.

Главный параметр

И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:

  • Так маркируется термоусадка по первому варианту – 6/4 или 6 мм/4 мм.
  • Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).

Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.

Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.

Форма

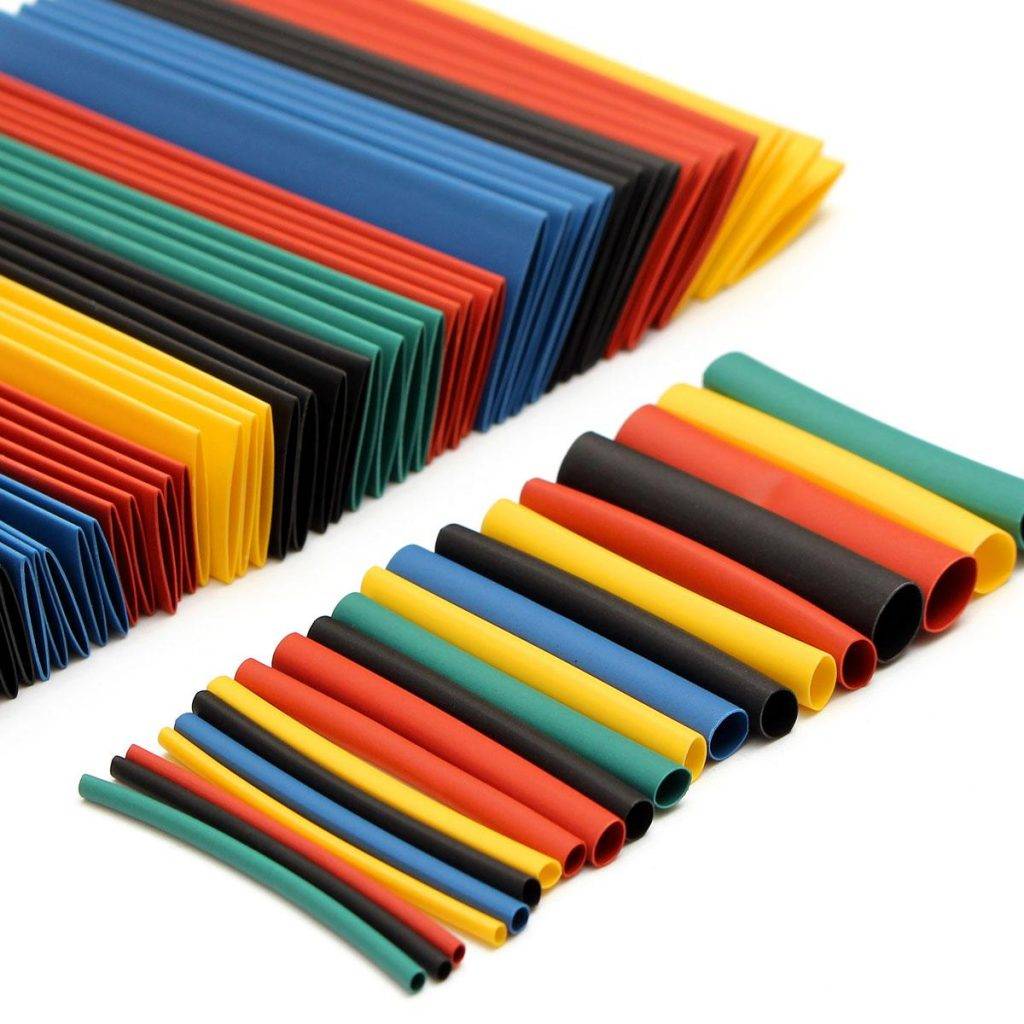

Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.

  • Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
  • Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.

Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.

Применение различных способов для нагрева

Есть несколько способов нагрева, каждый из которых может качественно провести термообработку. Но есть и такие, которые применять не рекомендуется.

Самый общедоступный, в тоже время спорный вариант – зажигалка или спички. Этим вариантом можно воспользоваться, если под рукой нет другого источника высокой температуры. Хорошо усадить этим способом можно только небольшой участок провода с маленьким сечением. Для больших конструкций этот вариант не подойдет.

Если речь идет о больших изделиях, то на нагревание уйдет много времени, при этом само соединение получится некачественным. А сколько раз понадобиться повторить эту процедуру, если необходимо будет обработать несколько участков с большим сечением.

То же можно сказать и про зажигалку. Некоторые домашние мастера пытаются использовать для усадки обычный фен, который есть у каждой хозяйки. Но стоит помнить, что этот прибор не может дать нужной температуры, поэтому качественного сжатия изоляции не получится.

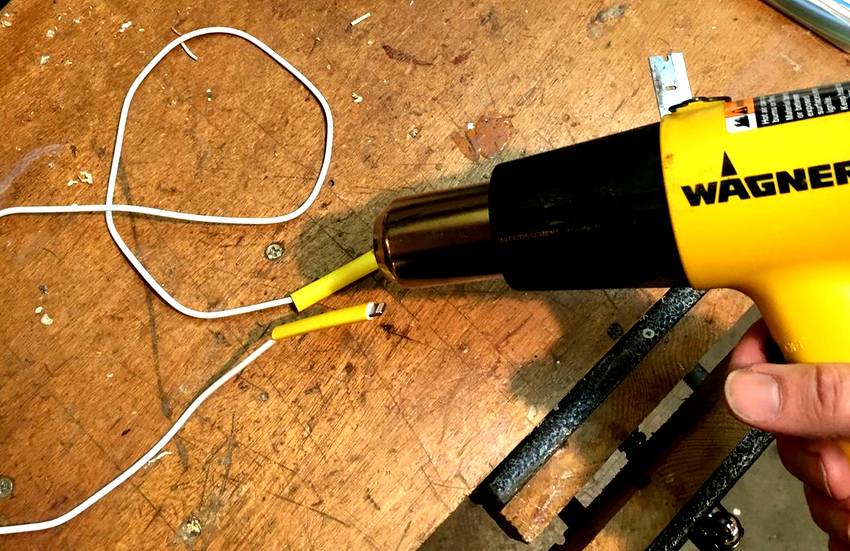

Бытовой фен выдает поток, горячего воздуха t 700 С, на выходе из сопла. Если применить узкую насадку, то конечно есть возможность нагреть небольшой участок малого диаметра, что касается больших сечений, то фен просто выйдет из строя, при этом изоляция получится некачественной и не надежной. Не нужно забывать, что есть некоторые модели термоусадки, которые можно сжать при температуре нагрева в 350 градусов.

Итогом такой работы может стать неплотное прилегание материала к месту изоляции, в которое может легко проникнуть влага, поэтому стоит использовать специальный инструмент.

Это интересно: Указатели высокого и низкого напряжения — разбираем внимательно

Характеристики термоусадочной трубки

ТУТ производится из полимерного материала, вследствие чего она способна сжиматься. Степень усадки приспособления может достигать до 6:1. Также трубка имеет клеевой слой, который основательно защищает кабель от коррозии и влажности. Вдобавок такой слой укрепляет прочность контактных соединений.

Отличительной особенностью является строение полимера. Некоторые виды не достаточно хорошо выдерживают высокие температуры, воздействие ультрафиолетовых лучей, а также подвержены механическим повреждениям.

Для удобства в выборе ТУТ производители обозначают на изделии ее размеры, при этом указывается размер до усадки и после. В обозначениях первыми идут цифры, указывающие на внутренний диаметр до усадки, а следующие – после. Стандартная степень усадки составляет 2:1, то есть трубка усаживается в два раза. Диапазон диаметра варьируется от 120 мм – 2 мм.

Размеры термоусадки для проводов

Основными параметрами термоусадки, которые указываются заводами-изготовителями при маркировке продукции, являются ее диаметры (до и после усадки; например «2:1»). У российских и азиатских производителей применяется стандартный шаг диаметров, кратный одному или половине миллиметра, а в США и Европе принято маркировать продукцию в дюймах, так что при переводе в миллиметры получатся «неровные» значения.

Важно знать, что в случае, когда при выборе термоусадки приблизительно подходят два разных ее варианта, то преимущество нужно отдать той, которая обладает большим диаметром. Расфасовка термоусадочных трубок в розничной торговле подразумевает два варианта: нарезка по длине, кратной одному метру, или в бухтах с длиной, кратной 25 метров

Изготовление

Термоусаживающиеся материалы (точнее термоусаживаемые детали) изготавливаются преимущественно из полиэтиленанизкого или высокого давления той геометрической формы, которую они примут после термоусадки, затем они подвергаются химическому или радиационному воздействию (модифицированию). При этом от линейных молекул полимера отщепляются атомы водорода, и молекулы сшиваются между собой, образуя каучукоподобную сетчатую структуру.

Затем изделие нагревается до температуры плавления исходного материала (в нагретом виде оно становится мягким, эластичным, но, вследствие модифицирования, не плавится) и в горячем виде деформируется (растягивается, сжимается и пр.) до нужных размеров и форм, затем охлаждается до комнатной температуры. Полученная деталь приобретает «память формы», и при повторном нагреве в свободном состоянии восстанавливает свою первоначальную геометрическую форму.

Существует множество полимеров, из которых изготавливаются термоусаживаемые материалы, и их свойства определяют свойства конкретного изделия.

Кроме полиэтилена и полимеров полиолефиновой группы материалы изготавливают из поливинилидена (PVDF, Kynar), полиэтилентерефталата (PET, полиэстер), политетрафторэтилена (PTFE, тефлон), поливинилхлорида (PVC), фторкаучука и других, более экзотических материалов, придающих трубкам новые уникальные свойства: стойкость к высоким температурам, нефтепродуктам, кислотам, щелочам, хлорфторуглеродам и т. д.

Температурный диапазон эксплуатации термоусаживаемых изделий, в зависимости от материала, может находиться в промежутке от −60ºС до +260ºС.

Наиболее распространённые трубки из полиолефинов имеют стандартную рабочую температуру −50ºС до +125ºС

Меняется ли размер термоусадочной трубки после деформации?

Сам термин «термоусаживаемая трубка» означает, что от нагрева изделие сжимается в диаметре. По правилам эксплуатации трубку нужно располагать поперек. А как насчет ее размера? Меняется ли он? Да. Термоусадочные трубки подвергаются поперечному сжатию. Несмотря на все старания изготовителей, нет возможности сделать трубку, сжимающуюся на 100% только поперек. Чем длинее сжатый сегмент, тем больше он укорачивается после деформации. Продольная усадка трубки иногда доходит до 20%, на что влияет материал и способ производства. Трубка с показателем продольной усадки менее 7-10% считается высококачественной. Выход за рамки данной величины свидетельствует о несовершенном методе изготовления или несоблюдении правил при ее производстве. ООО “Трансмаш” предлагает изделия, деформирующиеся в продольном направлении лишь на 5-7%, что является довольно низким коэффициентом. Однако величина продольной усадки для одной трубки может немного варьироваться от выпуска к выпуску. Держите это в памяти, разрезая изделие на сегменты требуемой длины. Трудно заранее предвидеть, что, например, трубка из одной партии уменьшится в длине на 5%, а из другой — на 4%. Если вы хотите знать точный процент усадки в продольном направлении относительно определенной трубки, то самый точный метод выяснить это – на практике.

Цена термоусадочных трубок

Сколько стоит термоусадочная трубка? Цена зависит от вида полимерного рукава, его продажи отдельно или в наборе. Здесь в стоимость включается еще и упаковка.

Цена за метр трубки начинается от 5-ти рублей и заканчивается 90-та. За сплюснутые  образцы просят больше, чем за круглые. Цветные трубки тоже в цене. На втором месте по стоимости прозрачные, а самые дешевые черные.

Среди клеевых и простых термоусадок выгоднее последние. Состав клея тоже влияет на стоимость, как и место производства полимерных рукавов. Недостатка в отечественных нет, но завозят и зарубежные.

Можно заказать через интернет. Стоимость импортной термоусадки примерно на 15-20% больше. Зная, что технология придумана на Западе, многие стремятся купить проверенный, так сказать оригинальный товар.

Эксперты, при этом, уверяют, что среди отечественных термоусадочных трубок много качественных, с правдивыми маркировкой и сопроводительной информацией на упаковках.

В общем, выбор за потребителем. Главное, понимать назначение полимерных рукавов и нюансы их применения.

Как пользоваться термоусадочной трубкой?

Устанавливаются термоусадочные трубки достаточно просто, для этого не нужны специальные инструменты или умения

Основной характеристикой, на что необходимо обратить внимание, перед тем как пользоваться термоусадочной трубкой это выбор нужного диаметра

Интересно, что изолировать провода с помощью таких трубок намного быстрее, чем с помощью изоляционной ленты.

Первым делом подбирается термоусадочная трубка нужно диаметра. Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия.

К примеру, для изоляции проводов диаметром 3,5 мм может использоваться трубка с до-усадочным диаметром 4,8 мм и максимальным после-усадочным диаметром 2,4 мм или трубка диаметром 6,4 мм, максимальный диаметр которой после усадки равен 3,2 мм.

От термоусадочной трубки отрезается отрезок нужной длины. Срез должен быть гладким и без заусенцев, в противном случае на месте неровного среза возможен разрыв. Кусок трубки надевается на изолируемый участок.

После этого можно приступать непосредственно к усадке. Это лучше всего делать с помощью термофена. Если такого у вас нет, можно воспользоваться горелкой, зажигалкой или другими подходящими инструментами.

Усадка может осуществляться двумя способами – от середины трубки к ее краям или от одного края до другого.

Оптимальную температуру усадки термоусадочной трубки можно узнать у продавца или подобрать опытным путем. Повышение температуры не влияет на скорость процесса, поэтому применять большую температуру бессмысленно.

Тем более, что в случае перегрева ТУТ в ней могут образовываться пузырьки, она может обугливаться и даже разрываться.

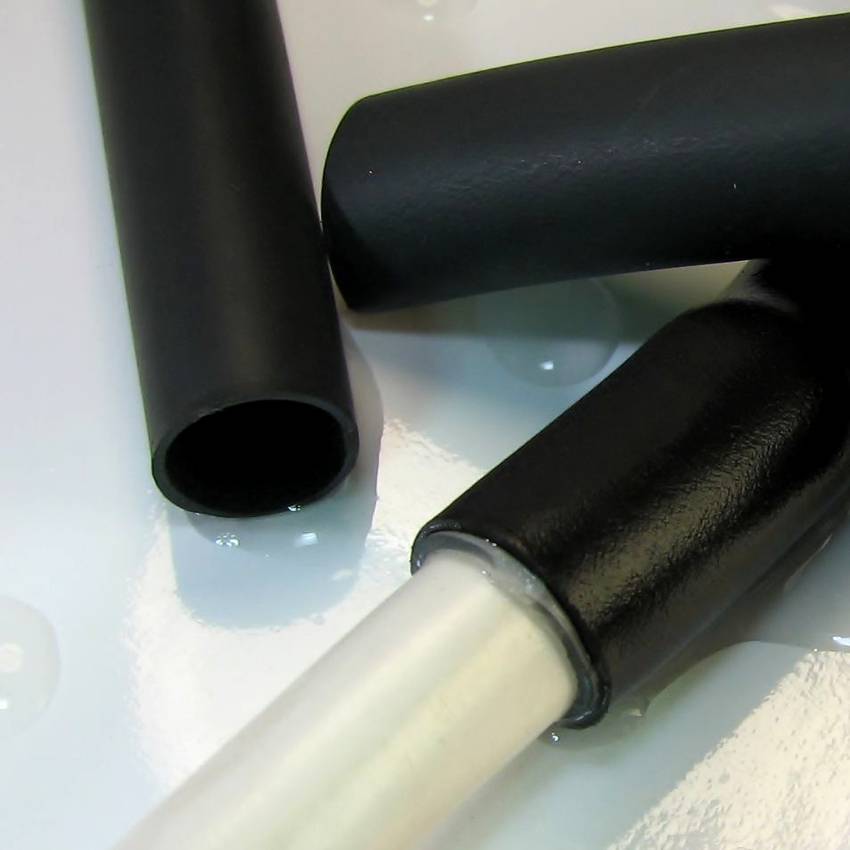

Области применения клеевых термоусадочных трубок

Отличные противокоррозионные свойства клеевых термоусадочных трубок позволяют успешно использовать их в качестве гидроизоляционной и антикоррозионной защиты различного оборудования и материалов.

На внутренней поверхности специальных клеевых ТУТ имеется термоплавкий клеевой слой, который не только обеспечивает защиту оборудования от воздействия внешних факторов благодаря дополнительной механической прочности.

Клей герметизирует места сочленений, предотвращая влияние влаги на изолируемые материалы.

В процессе усадки происходит равномерное распределение клея внутри, ним заполняются воздушные подушки, неровности, пустоты. Если клеевая ТУТ усела правильно, то она практически не поддается демонтажу

Это очень важно, например, для защиты пролегающего в земле электрического кабеля

Клеевая ТУТ может быть усажена на металлический или деревянный столб перед установкой его в землю для предотвращения коррозии металла или гниения древесины. С помощью клеевой термотрубки может быть значительно усилена механическая прочность, морозостойкость оборудования и т.д.

Зарубежными автомобилестроителями специальная жесткая термоусадка используется для антикоррозионной и механической защиты тормозных шлангов и топливопроводов автомобилей.

Надеюсь данная статья помогла вам разобраться с вопросом как пользоваться термоусадочной трубкой!

Правила по монтажу

Прежде чем ответить на вопрос, как пользоваться термоусадкой, отметим, что для данного процесса рекомендуется иметь специализированное оборудование – термоустановку. На ней устанавливается требуемая температура усадки для облегчения процедуры. Как вариант можно воспользоваться зажигалкой или поместить трубку в кипящую воду.

Приведем последовательность действий и правила использования ТУТ:

  • перед установкой рекомендуется нагревать толстостенную или большого диаметра трубку термофеном до половины указанной в параметрах температуры для усадки. Трубки с тонкими стенками не обязательно предварительно прогревать;
  • отрезать требуемый отрезок ТУТ ножницами, при этом следите, чтобы не было заусениц и неровных краев, чтобы избежать надрывов в процессе эксплуатации;
  • растянуть трубку и натянуть на место установки;
  • нагреть до указанной в спецификации температуры, однако не превышать ограничение, чтобы избежать деформации. Горячий воздух нужно направлять от одного конца ко второму или нагревать от центра к краям;
  • дать трубке остыть, после чего процесс завершен.

Итак, установка термоусадочной трубки является несложной задачей, главное не превышать температуру и равномерно нагревать. При выявлении деформации или механических повреждений нужно заменить трубку на новую.

Как пользоваться клеммниками Wago для соединения проводов?

Что такое соединительная муфта для кабеля?

Способы соединения электрических проводов между собой

Провод ПВ 3: Технические характеристики, область применения

Какие провода бывают — все разновидности кабелей и проводов

Основные виды коронок для сверления бетона

Технология установки термоусадки

Начнем с того, что термоусадка с клеевым составом производится в виде трубки разной длины, чаще длиною в один метр для удобства транспортировки, складирования и обработки. Кусочек трубки подрезается таким образом, чтобы он полностью закрывал длину скрутки и обязательно часть изолированной части двух соединяемых проводов. Поэтому перед подрезкой необходимо приблизительно определить размер длины скрутки.

Все остальное по технологии:

  • термотрубка надевается на один из соединяемых проводов;
  • делается скрутка;
  • если есть необходимость, то соединение пропаивается или сваривается;
  • натягивается ТУТ на скрутку;
  • производится термическая обработка изоляционного материала.

Необходимо обратить особое внимание на некоторые моменты проводимой операции:

Если два конца электропровода были пропаяны или сварены, то нужно дождаться, чтобы соединение остыло.
Нагрев термоусадки можно проводить любым способом. Специалисты же рекомендуют использовать для этих целей специальный инструмент. Это или специальный фен для нагрева термотрубок, или специальная газовая горелка. Можно использовать для этих целей и спички, но здесь есть большая вероятность, что материал трубки перегреется и потеряет свои качества (она начнет трескаться). Кстати, вот две позиции марок предлагаемых инструментов: бутановая горелка портативного типа «КВТ» и фен марки ТТ-1800.
Прогревать изоляцию надо равномерно и по всей длине, и по кругу. Именно так материал нагреется и сожмется в единый слой

Перегрев или недогрев одного участка или стороны приведет к вспучиванию изоляции.
Обратите внимание, что интенсивность нагревания термоизоляции никоим образом не влияет на ее качество. То есть, чем больше нагреешь, тем лучше

Это ошибочное мнение. Нагревать термоусадку с клеем надо буквально несколько секунд. Главное – провести эту операцию равномерно. Нельзя перегревать концы трубочек. Они могут лопнуть, появятся трещины, через которые клеевой материал просто вытечет. При этом сама изоляции при усадке треснет по всей длине, что приведет ее к негодности. Придется все переделывать.

Как пользоваться термоусадочной трубкой: процесс установки

Прежде чем приступать к монтажу термоусадки, необходимо произвести ряд подготовительных работ.

Перед тем как приступать к монтажу термоусадки, необходимо правильно подобрать трубку и подготовить соответствующий инструмент

На этом этапе требуется выполнить следующие операции:

  • подобрать трубку соответствующего типа и размера;
  • определить необходимое для работы количество материала;
  • подготовить инструмент.

Кроме строительного фена для термоусадок, можно использовать и другой инструмент, например, газовый паяльник или пропановую горелку портативного размера. Для этих целей также подойдет горелка инфракрасного излучения.

Как пользоваться термоусадкой для проводов? Для этого необходимо:

  • Очистить поверхность проводов от грязи и мусора.
  • Отрезать фрагмент трубки нужной длины.
  • Надеть термоусадку на участок провода, где выполнено соединение.
  • С помощью выбранного инструмента нагреть трубку по всей длине.

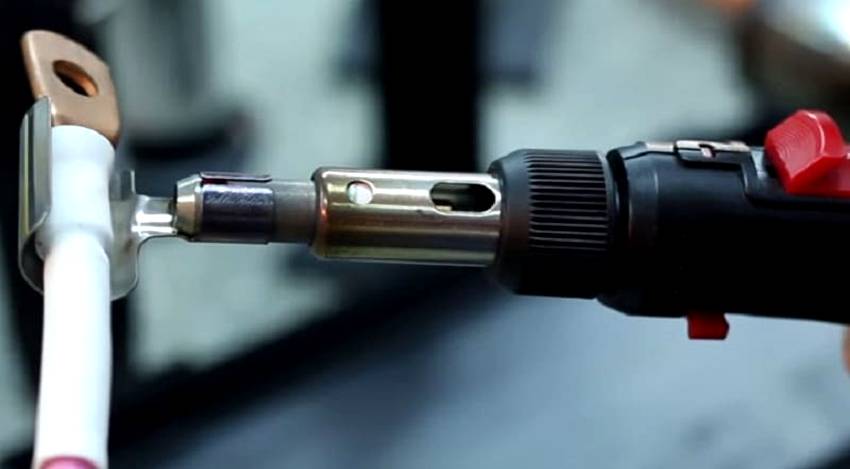

Кроме строительного фена для термоусадок, можно использовать газовый паяльник, пропановую горелку и даже зажигалку

Процесс монтажа термоусадки несложен, поэтому данную процедуру может самостоятельно выполнить любой человек. Если для изоляции используется длинное изделие большого диаметра, нагревать его следует в направлении от середины к краям, предварительно выполнив осадку трубки по окружности.

Если монтаж термоусадки будет осуществляться на металлическую основу с высоким показателем тепловой проводимости, такую поверхность нужно предварительно прогреть. Если в зоне соединения имеются острые грани, от них нужно избавиться, иначе в результате усадки на изоляции образуются проколы. Не стоит растягивать изделие, если его длины недостаточно, чтобы покрыть участок соединения, поскольку это негативным образом скажется на диэлектрических свойствах и прочностных характеристиках термоусадки.

Термоусадочные трубки надежно защищают электрические соединения. Термоусадка как способ изоляции имеет много достоинств, поэтому пользуется большой популярностью.

Правила использования

На первом этапе необходимо выбрать нужный размер. Итак, если преследуется цель изолировать контакты, нужно отрезать кусочек трубки, который должен перекрывать данный участок. При этом необходимо учитывать, что при нагревании трубка уменьшится. Зачастую такое продольное усаживание происходит на 10%. Лучше такой кусок вырезать с запасом.

Диаметр трубки желательно выбрать такой, чтобы трубка с легкостью одевалась на поврежденный участок, но существенно его не превышала. Если диаметр будет слишком большим, то обжатие будет не достаточно плотным.

Далее на провод натягивается трубка, затем необходимо надежно соединить контакты и поверх нее одеть ТУТ. Следующая стадия состоит в прогревании. При этом процессе края разогреваются от одного к другому, чтобы не произошло большой продольной усадки. Также можно трубку начинать подогревать от середины, во избежание формирования внутреннего пузыря.

Для этой процедуры можно воспользоваться спичками, зажигалкой, строительным феном или любым подручным средствам. Главное — не перегреть трубку, температура воздействия должна быть от 100-130 градусов.

Кроме этого следует избегать морщин, которые могут образоваться при нагревании. Этот процесс делается медленно, аккуратно и равномерно, чтобы не получилось разрыва трубки. Если процедуру проводить быстро, при помощи воздействия больших температур можно повредить термоусадку.

Цены на термоусадочную трубку

Назвать конкретный диапазон цен невозможно. Самая дешевая термоусадочная трубка, цена которой составляет немногим более трех рублей за как правило, черная тонкая трубка диаметром 2 мм, коэффициент усадки которой 2:1 и толщина стенки 0,6 мм, российского или китайского производства.

Цены зависят от производителя, размеров, наличия клеевого слоя, цвета, других дополнительных свойств.

Толстостенная термоусадка для проводов, размеры которой 230×4,8 мм, с клеевым слоем, с коэффициентом усадки 6:1, черного цвета от немецкого производителя ACS с мировым именем стоит уже больше 160 евро за один метр.

Научиться монтировать термоусадочную трубку в домашних условиях нетрудно. Она может надежно защитить соединения проводов, места установки клемм и других элементов. Но использовать этот материал можно для самых разнообразных целей, на какие только хватит фантазии. Например, для декоративной отделки металлических изделий, обрезинивания роликов или уплотнения отверстий при ремонте.

Термоусадочная трубка, или просто термоусадка – это специальная трубка, способная сжиматься в размерах под воздействием высокой температуры. Абсолютно все виды термоусадки изготавливают из полимеров, которые способны менять форму (увеличивать или уменьшать размер) под воздействием высокой температуры. Благодаря этому термоусадка обладает определёнными свойствами.

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Применение термоусадочной трубки

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Где используется

Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.

Свою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.

Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.

Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.

Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.

Толщина стенок и размеры термоусадок для проводов

Подбирая термоусадку для герметизации проводов, обязательно нужно учитывать диаметр и другие размерные параметры трубок. Все производители маркируют свою продукцию. Причем на изделиях обычно указывается проходной (внутренний) диаметр, поэтому нет необходимости самостоятельно рассчитывать пропорции при сжатии.

Маркировка на трубках выглядит следующим образом:

  • аббревиатура «ТУТ» свидетельствует о том, что это изделие является термоусаживаемым;
  • дробное число отражает диаметр изделия до усадки (первое значение) и после нее (второе значение);
  • цифры, которые следуют за дробью, соответствуют толщине термоусадки.

Диаметр термоусадочной трубки может варьироваться в пределах 0,2-20 см

Иногда наименование изделия содержит дополнительные пометки. Например, маркировка «нг» означает, что трубка не поддерживает горение.

Термоусадки могут обладать и другими свойствами:

  • высоковольтностью (некоторые изделия способны выдержать воздействие высокого напряжения – до 1000 В);
  • маслостойкостью;
  • светостабилизацией (стойкостью к воздействию прямых солнечных лучей);
  • устойчивостью к химической среде;
  • термостойкостью (отсутствует такое качество, как горючесть).

Диаметр термоусадок может быть разнообразным. Он подбирается с учетом размера кабеля, куда будет устанавливаться изделие. Диаметр таких трубок может варьироваться в пределах 0,2-20 см.

В магазины продукция поступает в нарезке или в бухтах (плоские варианты изделий). В зависимости от диаметра трубки, длина термоусадки в одной бухте может составлять 10-100 м. Изделия в нарезке обычно имеют длину 1 м. Что касается термоусадок с клеевым слоем, то размер таких трубок стандартный – 1,22 м.

Клеевые и толстостенные термоусадки обеспечивают гидроизоляционное покрытие толщиной от 1 до 4 мм

Обратите внимание! Трубки с толстыми стенками, а также с клеевой прослойкой нельзя сгибать, поскольку на них могут появиться изломы. Поэтому изделия подобного типа продаются не в бухтах, а в нарезке

К размерным параметрам изделий можно отнести и такую характеристику, как коэффициент усадки. Он варьируется в пределах 200-600%. Под воздействием температуры трубка усаживается и уменьшается в диаметре. Этот нюанс обязательно нужно учитывать, подбирая изделие для установки.

У тонкостенных трубок, а также бесклеевых изделий коэффициент усадки обычно равен 4:1. В результате на проводе образуется изоляционное соединение толщиной 1 мм. Толстостенные и клеевые термоусадки формируют на поверхности гидроизоляционное покрытие толщиной от 1 до 4 мм. Коэффициент сжатия в таких изделиях – 6:1.

Характеристики

Термотрубка сжимает и видоизменяет диаметр и толщину под действием нагревательного элемента в диапазоне 80-120 °С. Также существуют разновидности изделий с тефлоновыми прослойками, благодаря которым защищенные изделия смогут выдерживать давление от -65°С до 260 °С. Выпускается в различной цветовой гамме: чёрный, зелёный, желтый и т.п. Встречаются даже прозрачные, если вдруг понадобится понаблюдать за состоянием изолируемой части.

Помимо того, термотрубки могут производиться с клеевым слоем. Места объединения контактов рекомендуется как следует загерметизировать для защиты от коррозии. Также этот слой придаст дополнительную прочность контактному соединению.

На ТУТ не действуют агрессивные среды и ультрафиолет. А для автомобильных мастерских разработаны антихимические и маслобензостойкие термические трубки.

Полимеры ТУТ выпускаются с различным составом: ПВХ, полиолефин или эластомер, благодаря чему меняются механические свойства или цветовая гамма изделий. Кроме того, они характеризуются устойчивостью к ультрафиолету и пламени. В зависимости от различных требований к изолируемым участкам они выпускаются с аналогичными свойствами в разнообразных цветовых решениях.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
