Практическая реализация схемы с двумя проходными аппаратами
Указанную схему подключения двойного проходного выключателя на практике можно реализовать различными способами. Выбор зависит от местных условий и производится из соображений удобства монтажа и экономических резонов.
Подключение через распредкоробку
Если распределительная коробка, к которой предполагается подключить проходной двухклавишный выключатель, находится примерно посередине между входом и выходом прохода, можно применить следующую монтажную схему:
Подключение двух двойных проходных коммутационных элементов через распределительную коробку.
В этом случае понадобится кабель:
- пятижильный для подключения первого выключателя;
- шестижильный для подключения второго коммутационного аппарата (у него перекидные контакты подключаются раздельно и требуется дополнительный проводник).
Кабели прокладываются от места установки выключателей до распределительной коробки, в ней производится расключение жил. Очевидно, что схема получается достаточно громоздкой, и при монтаже надо тщательно следить за правильностью подсоединения. Значительно облегчить работу, минимизировать вероятность ошибки и избежать нудной и трудоемкой части работы по прозвонке проводников позволит применение кабелей с разноцветной изоляцией жил или с нанесенной по всей длине проводников нумерацией. Чтобы правильно выполнить монтаж, надо ориентироваться на внутреннюю схему прибора, нанесенную с тыльной стороны.
Схема подключения на тыльной стороне прибора.
Другой вариант маркировки – символьный:
- L1 или L2 – перекидные контакты для первой и второй групп соответственно;
- стрелкой с цифрой обозначаются нормально открытый и нормально закрытый контакты.
Символьная маркировка двух контактных групп.
Чтобы избежать ошибок, можно нарисовать эскиз схемы на листе бумаги (с использованием цветных маркеров) или на компьютере с правильным указанием цветовой маркировки. Если выводы выключателя обозначены символами, их также надо нанести на эскиз. Это позволит не запутаться в выводах. Подключенную цепь можно отмечать на рисунке. Это позволит дополнительно снизить вероятность ошибки.
Такая схема применяется в большинстве случаев совместно со скрытой проводкой. Ее покладка предполагает штробление стен и обустройство выемок для установок подрозетников под выключатели – обычно выбираются аппараты со скрытой установкой.
Сечение кабеля выбирается исходя из мощности нагрузки. Многолетний опыт обустройства систем освещения позволяет говорить, что медного кабеля сечением 1,5 кв.мм достаточно для практически любых случаев. А повсеместное распространение светодиодного освещения не дает поводов к увеличению данного значения. Но в данном случае важен еще один параметр. Длина электрических линий может получиться значительной, и падение напряжения на проводке может оказаться существенным. Лучше выполнить проверку на этот параметр до начала монтажа. Удобнее всего сделать это с помощью онлайн-калькуляторов. Если до потребителей дойдет менее 95% входного напряжения, сечение надо увеличить на один шаг и проверить на потери заново.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube

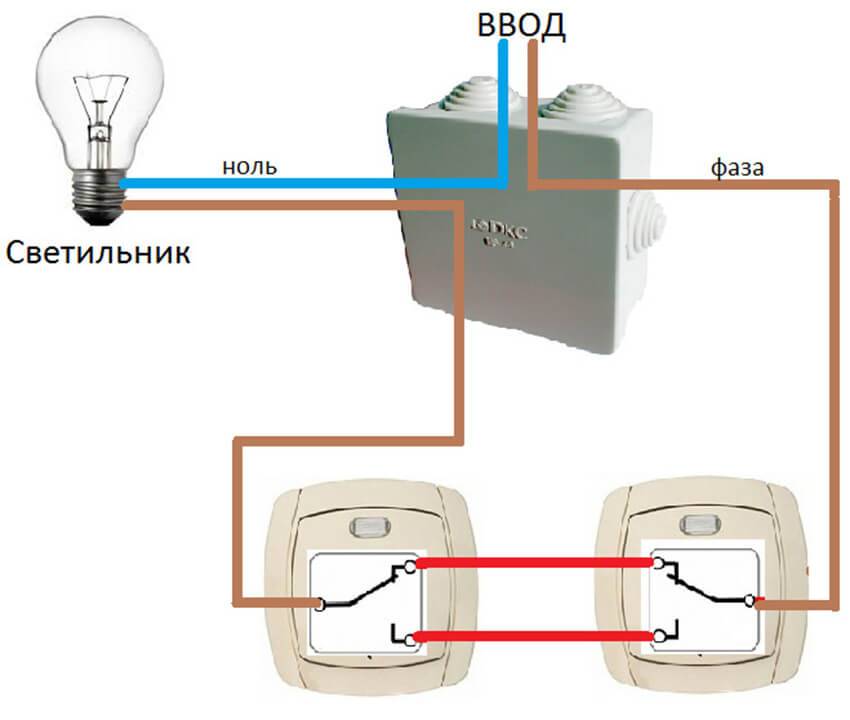

Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Двухклавишный выключатель с подсветкой
Управление из 2-х мест (переключатель на 2 направления с подсветкой)
Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.
Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.
Особенности подключения подсветки
Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.
Порядок демонтажа лампочки подсветки
Демонтаж светодиода выключателя
Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:
- Выключить вводный автомат на квартирном щитке.
- Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
- Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
- Удалить ее вместе с ограничивающим резистором.
После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.
Популярные серии и классификация
Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:
- Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
- Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.
Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.
По функциональному назначению выделяют такие группы изделий:
- Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
- Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
- Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
- Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.
По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.
- Накладные применяются с открытым видом электропроводки.
- Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.
По способу управления выключатели/переключатели бывают:
- кнопочные;
- сенсорные;
- клавишные;
- реагирующие на движение людей.
Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:
- приводимые в действие легким касанием руки (модели сенсорного типа);
- активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).
Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.
Подключение выключателей/переключателей Legrand
Монтаж выключателей/переключателей Legrand выполняют, руководствуясь прилагаемой инструкцией. Кроме того схема подключения продублирована на тыльной стороне изделия.

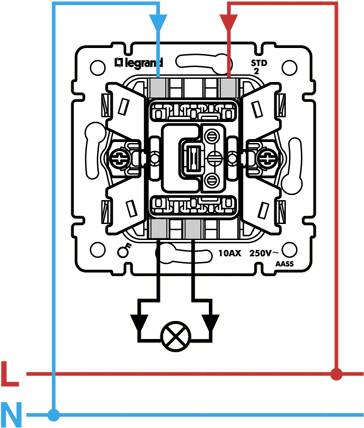

Как подключить Legrand выключатель
У правильно подключенного выключателя Legrand (двух-или одноклавишного) клавиши во включенном состоянии занимают положение «вверх», а в выключенном – положение «вниз». Для этого фазные провода подключаются к входным клеммам, которые маркируются буквой L или стрелочками, указывающими путь к центру выключателя. При этом проводники, идущие к нагрузке (лампам освещения), соединяются с выходными клеммами, обозначенными стрелками, указывающими направление от центра выключателя.
Таким образом обеспечивается соединение выключателя с осветительными приборами по схеме «фаза -> выключатель -> нагрузка -> нуль», которая гарантирует, что нагрузка не окажется под напряжением после выключения.
Если же подключить фазный провод к выходным клеммам, а провода, идущие к нагрузке – ко входу выключателя, клавиша будет в перевернутом положении и возникнет опасность поражения пользователя электрическим током при замене лампочки, которая после выключения окажется под напряжением.
Подключают выключатель в следующем порядке:
- Обесточивают электросеть.
- При помощи плоской отвертки аккуратно демонтируют с выключателя клавиши и рамку.
- Зачищают электрические провода на длину, указанную на тыльной стороне выключателя.
- Подсоединяют электрические провода к соответствующим клеммам выключателя.
- Устанавливают выключатель в монтажную коробку.
- Возвращают на место рамку и клавиши.

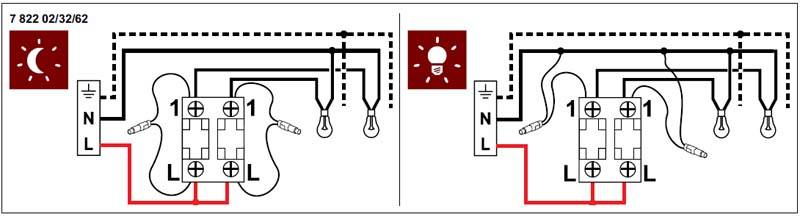

Подключение выключателя Legrand с подсветкой и индикацией
Дополнительная лампа в выключателях используется для таких целей:
- Подсветка, где выполняет роль указателя, показывающего, в каком месте расположен выключатель. Светится она в тех случаях, когда выключатель выключен. Для подключения подсветки в выключателях Legrand (с одной или двумя клавишами) достаточно фазного провода.
- Индикация нагрузки в тех случаях, когда осветительные приборы расположены вне зоны видимости человека (сарай, кладовка и пр.). Если выключатель находится в нерабочем состоянии, лампа индикации не светится.
Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Кликните на изображение для увеличения
Вы можете купить у нас розетки и выключатели Valena от Legrand
Стандартные коммутаторы неудобны, если помещение большое. Они регулируют освещение только из одной точки. Если дом двухэтажный или есть длинный коридор, комфортнее, когда включение и выключение света осуществляется из разных мест. Например, пользователь включает лестничное освещение, ступая на первую ступеньку, и выключает его, когда преодолел пролеты. Для этого используется выключатель Legrand Valena: схема подключения приведена ниже.

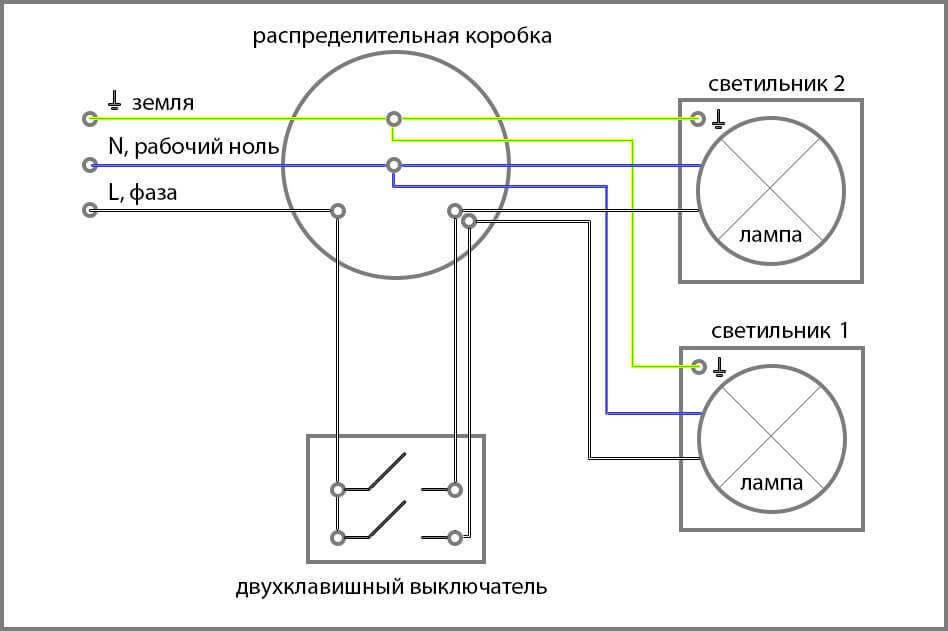

Как подключить двухклавишный выключатель Legrand
Конструкция устройств с двумя клавишами — это, по сути, две одинарные модели, заключенные в один корпус. Когда пользователь нажимает кнопку, цепь разрывается
Важно, что происходит разрыв фазного провода, который соединен с определенным светильником. При правильном подключении нулевой и защитный проводники подсоединены напрямую к светильникам, а фаза проходит сквозь сам выключатель. На рисунке видно, как подключить выключатель Legrand с двумя клавишами:
На рисунке видно, как подключить выключатель Legrand с двумя клавишами:
Как подключить проходной выключатель Legrand с одной клавишей
Приборы такого типа используются, когда нужно регулировать свет из разных мест. Например, включить освещение, когда находитесь в начале длинного коридора, а выключить — в конце. Логично, что в этом случае требуется установка двух устройств.
Проходные изделия работают совместно. На месте входа у них предусмотрен контакт, а на месте выхода — пара. К тому же, в отличие от традиционных моделей, у них три контакта, а фаза переключается с первого на второй.
При монтаже учитывайте, что в отличие от обычных устройств, будет использоваться сразу три провода, а не два. Один нужен, чтобы подавать фазу, а оставшиеся два — выполняют функцию перемычки между электрооборудованием.
Ответ на вопрос, как подключить выключатели Legrand, схематично выглядит так:

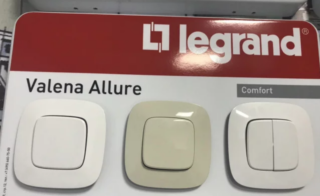

Особенности серии Valena
Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.
Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.
Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.
Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.
Серии Galea Life и Gealine
Legrand Galea Life серия
Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.
Виды являются такими же, как и в предыдущей серии.
Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.
Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.
Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.
выключатель Legrand Celiane
Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.
Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.
Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика
Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.
Наружные включатели Quteo и Plexo
Серия накладных выключателей Легранд Quteo
Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку
Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.
Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.
Cерия защищенных выключателей Легранд Plexo
Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.
Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.
В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.
Видео подключение выключателя Legrand:
Читайте далее:
Как подключить выключатель с двумя клавишами legrand
Подключение выключателя света с двумя клавишами
Как сделать выключатель света с двумя клавишами
Как подключить двухклавишный выключатель света legrand
Как подключить выключатель с двумя клавишами
Особенности
Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования. Как все выключатели, так и продукт компании Legrand включает такие элементы, как:
- Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
- Контакты и клавиши.
- Корпус.
- Рамку.
- Клеммные колодкки.
Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.
Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.
Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.
На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.
Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.
Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.
Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.
Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей. Что касается контактов, то они сделаны из такого элемента как ArNi.
Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.
Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.
Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.
Обратная сторона выключателя
Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.
Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.
Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.
Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.
Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.
Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.
Особенности серии Valena
Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.
Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.
Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.
Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.
Серии Galea Life и Gealine
Legrand Galea Life серия
Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.
Виды являются такими же, как и в предыдущей серии.
Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.
Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.
Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.
выключатель Legrand Celiane
Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.
Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.
Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика
Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.
Наружные включатели Quteo и Plexo
Серия накладных выключателей Легранд Quteo
Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку
Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.
Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.
Cерия защищенных выключателей Легранд Plexo
Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.
Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.
В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.
Видео подключение выключателя Legrand:
Подключение
Для начала разберем устройство выключателя с подсветкой. Принцип работы основан на законах Ома. При параллельном подключении линий с разным сопротивлением, электрический ток течет по пути наименьшего сопротивления.
Вне зависимости от используемого индикатора (неоновая лампа или светодиод), схема подключения имеет высокое сопротивление. Его обеспечивает ограничительный резистор. Схема выключателя с подсветкой изображена на иллюстрации:
Когда контакты L и L1 замкнуты, блок подсветки шунтируется, и ток протекает через контакты выключателя. Основная лампа светится.
При размыкании выключателя, светильник служит обычным проводником. Через него протекает небольшой ток, достаточный для работы подсветки. Если используется лампа накаливания — спираль при таком мизерном токе не светится. А вот с экономками и LED светильниками возникает та самая проблема. Схема управления (так называемый драйвер) начинает стартовать при небольшом токе, который обеспечивает схема подключения подсветки.
Если паразитное свечение вас не беспокоит, вопрос: «как подключить выключатель с подсветкой» не актуален. Схема ничем не отличается от обычной. Разве что есть нюансы для режимов ночной подсветки или индикации работы. Что это значит? Индикатор может светить, когда основная лампа выключена (ночной режим), или напротив, сигнализировать о ее включении. Второй вариант пригодится, например, для освещения санузла или кладовой, чтобы не оставлять лампу включенной.
Схема подключения двухклавишного выключателя
Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:
Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L)
иноль (N) . Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.
На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.
Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:
С1
— через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;
С2
— через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;
С3
— через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;
С4
— через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.
