Установка диммера вместо выключателя своими руками

Конструкция и принцип действия двухклавишного выключателя

После этого отключаем напряжение и продолжаем работу.

Двойные выключатели используются для включения: — Двух отдельных ламп, люстр, групп освещения или — Светильника люстры, бра у которого несколько плафонов или ламп, которые разделены на две группы Наглядно, эти системы управления светом показаны на изображении ниже: В первом случае, каждой клавише механизма, соответствует своя люстра. Они имеют общую шину запитки, то есть все шины, сколько бы их ни было, абсолютно в любом выключателе, имеют единую точку подключения питания. Если все сделано правильно, никаких проблем быть не должно.

Если есть автомат, через который запитывается освещение, выключаете его. Установка выключателя Напоследок поговорим о том, как монтировать выключатели. Схема подключения двойного выключателя на две лампочки Если планируется включать два различных источника света — то в такой системе применяются трехжильные кабели для квартиры это ВВГнг-LS 3х1,5.

А теперь непосредственно о схеме. Перед началом работы разберите выключатель, снимите с него внешние клавиши. На клеммы отходящих контактов устанавливаются фазные провода потребителей: отдельных ламп одного светильника, отдельных светильников, отдельных групп светильников.

Как подключить выключатель двойной

Левая и правая. Возле основания стрелочки у провода-фазы должен быть вход.

После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Устанавливают рамку, затем клавиши. Как узнать где тут терминал? Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. При таком способе прокладки всегда есть возможность заменить испорченную проводку. К выключателю с двумя клавишами должно подходить три провода. Выключатель для открытой проводки Схема подключения двухклавишного выключателя на две лампочки Для правильного подключения в электрическую сеть следует понимать электрическую схему его монтажа.

Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей.
Схема подключения двойного выключателя

Как установить диммер?

Если схема монтажа понятна, то открытым остается вопрос о непосредственно самой замене выключателя на технологию нового поколения. По самой системе работы процесс ничем не отличается от установки включателя. Это хорошо видно на видеоролике:

Лучше всего использовать уже готовую встроенную монтажную коробку  от старого  выключателя света. В ней размещены два провода, что устанавливают разрыв в цепи. Один идет непосредственно к средству освещения, а второй выходит из фазы.
Используя необходимо установить новую монтажную коробку нужно придерживаться следующей последовательности:

  • отключить пробки или автомат, сделать это нужно не для отдельной комнаты, а для всей квартиры или помещения, в котором происходит замена приборов;
  • коронкой просверлить отверстие в стене, которое по размерам вмещает монтажную коробку, ее и установите в полученное отверстие;
  • заведите провода в монтажную коробку;
  • подсоедините каждую жилу к определенной клемме диммера;
  • корпус диммера закрепить в монтажной коробке;
  • боковые винты крепления диммера закрутите для того, чтобы лапки прижима смогли равномерно и устойчиво распределится по корпусу монтажной коробки;
  • установить декоративный внешний элемент, закрутить все составные элементы;
  • возобновить поток электроэнергии. Если освещение появилось, значит все сделано правильно.

Проходной, сенсорный и другие виды диммеров устанавливаются по такой же технологии. Главное – соблюдать последовательность шагов и подключение устройства к общей схеме не составит никакого труда.

Инструкция по установке диммера вместо обычного выключателя

Как установить диммер

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Провода

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Удачной работы!

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Виды диммеров: особенности технологий

Все диммеры, предоставленные сегодня на рынке можно поделить на несколько групп:

поворотный;

сенсорный;

кнопочный.

Первая группа включает в себя приборы, основной механизм которых состоит из цилиндра, что движется по своей оси. Поворачивая составной элемент по часовой стрелке яркость света увеличивается, при обратном повороте – уменьшается. По своему использованию и подключению такой диммер считается наиболее простым.
Второй вид – сенсорные. Они позволяют устанавливать освещение при помощи специального экрана, реагирующего на тепло, движение и т. д. Аппарат считается наиболее современным, поскольку дает возможность пользователю установить нужные параметры при минимальном вмешательстве.
Кнопочные диммеры наиболее простые по своей технологии. Это двухкнопочный прибор, где одна из клавиш отвечает за увеличение мощности электролампы, а вторая – за ее уменьшение. При этом, кнопки могут быть, как сенсорными, так и обычными. Прибор зачастую устанавливается как проходной в общей схеме.

Конструктивное устройство и принцип действия

Устроен выключатель с 2-мя клавишами несложно.

Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:

  • с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
  • при помощи распорных лапок.

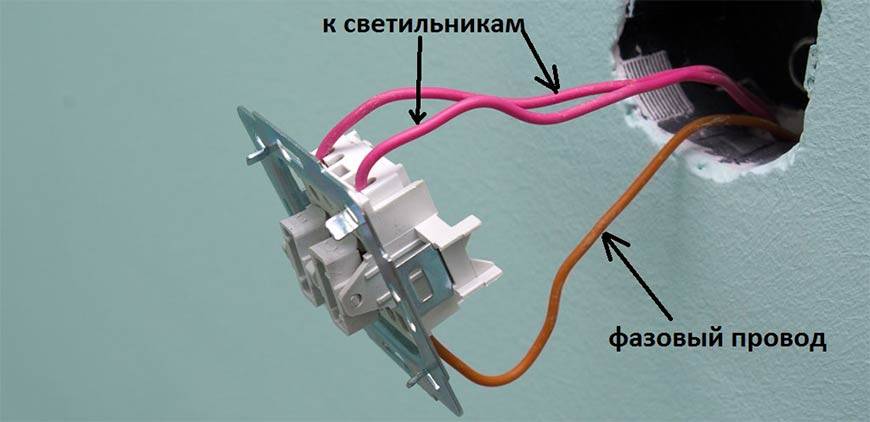

Главной частью рабочего механизма являются три контакта:

  • один входящий, который должен соединяться проводом с источником питания;
  • два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).

Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.

Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.

Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.

Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.

Проходной диммер — схема подключения

Есть пару основных способов установки проходного диммера. Схемы могут включать в себя, в том числе, и светорегуляторы вместе с простыми коммутаторами. Вследствие того, что их присоединение довольно простое, оно не требует помощи специалистов.

Стандартное подключение. Вместо выключателя нужно установить устройство. Заземление и ноль должны идти на осветительный прибор, тогда как фаза – через регулирующий аппарат.

Последовательное соединение. Она применяется когда надо установить два устройства для настройки одного и того же осветительного прибора. Обязательно следует обеспечить, чтобы из распределительной коробки в разные стороны поступало три проводника.

Друг с другом оба устройства должны быть соединены 1 и 2 контактом с использованием перемычки. Третий контакт от первого светорегулятора должен поступать на фазу L, а второе устройство – соединяться с осветительным прибором.

Каждый диммер в данной ситуации будет отвечать только лишь за свой участок полупериода. Если один из них будет установлен на максимум, другой не сможет никак влиять на яркость света.

Необходимые для монтажа материалы

  • Для осуществления подсоединения необходимо:
  • Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
  • Двойным включателем.
  • Монтажной коробкой, в которой будет размещаться включатель.
  • Клеммниками.
  • Изолентой.
  • Инструментами
  1. Что касается инструментов, то их список должен состоять из:
  2. отверток для крестового и плоского шлицов;
  3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
  4. бокорезов;
  5. уровня;
  6. пассатижей;
  7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Принцип работы

Чтобы уменьшить яркость свечения лампы, надо понизить напряжение, которое на нее подается. Самые первые светорегуляторы использовали для этого переменное сопротивление — реостат. Решение далеко не идеальное, так как впустую расходовалось очень много энергии. Электрическая энергия преобразовывалась в тепловую, а ее надо было рассеивать. Именно поэтому первые диммеры имели большие размеры — надо было отводить тепло от реостата. К плюсам такого решения можно отнести то, что нагрузка была резистивного типа, без всяких наводок и помех.

Чуть позже стали использовать регулируемый автотрансформатор. Потерь электроэнергии минимум, нагрузка тоже «нормального типа», но стоимость высокая, размеры — большие. В быту они так и не использовались, применялись для освещения студий — весили пару килограммов и стоили полторы сотни долларов.

Благодаря тиристорам, появились простые и экономичные схемы.

Простая схема светорегулятора на тиристоре

Современные виды

Современные диммеры построены на полупроводниковых приборах — симисторах и транзисторах. Значительная часть устройств сделана на симисторах. Это электронный ключ, который открывается при появлении короткого импульса на базе, а отключается, когда напряжение становится нулевым. В диммерах, которые управляют лампами 220 В, отключение происходит автоматически, 100 раз в секунду. В сети с переменным напряжением 50 Гц, именно столько раз питание переходит через нулевую отметку. С такими диммерами совместимы только лампы накаливания — обычные и галогеновые, причем галогентки должны быть на 220 В.

Кроме ограничений по типу управляемых ламп, недостатком светорегуляторов этого типа являются помехи, которые возникают при включении/выключении помех. Помехи влияют на чувствительные электронные приборы, на устройства, которые используют радиочастоты. Именно такие проблемы могут возникать после установки дешевых диммеров. В более дорогие встраивается защиты — на входе ставятся фильтры (обычно LC-типа).

Схема универсального диммера для всех типов ламп

Для использования со светодиодными лампами и «экономками» диммеры делают на основе ШИМ-модуляторов и МОР-транзисторов. С таким светорегулятором совместимы любые светодиоды, так как питание они подают заниженного уровня, а частота его очень велика — около 300 Гц, что нашим глазом не регистрируется, для светодиода никоим образом некритично. Единственный недостаток диммеров с ШИМ-контроллером — цена.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Управление освещением из разных точек помещения

Реализация управления светом из разных точек помещения может быть реализована двумя способами. Можно составить схему с двумя светорегуляторами и с помощью отдельных кнопок. Последний метод активно используют именитые производители электротехнической продукции, например, французская фирма Legrand.

Схема установки с двумя светорегуляторами

Для обеспечения регулирования светом из двух точек помещения используется схема с двумя диммерами. Первая и вторая клеммы регуляторов соединяются между собой. Фаза подключается к третьей клемме одного светорегулятора, с другого провод подводится к нагрузке.

Как правильно подключить высококачественный диммер

Светорегуляторы высокого качества в комплектации имеют дополнительные кнопки. Они позволяют управлять светом из разных точек помещения. Максимальное расстояние от диммера до кнопки составляет 50 метров. Такие регуляторы можно подключать с заземлением и без него по селективной или неселективной схеме.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

  • запланированное таймером выключение света;
  • возможность автоматически включать/выключать лампы без участия и присутствия человека;
  • управление хлопками или голосом;
  • регулирование светового потока на расстоянии;
  • выбор оптимального режима свечения;
  • подключение к «умным» системам.

Популярные схемные решения

При выборе схемы подключения двойного выключателя следует учитывать два сопутствующих фактора:

  • какая система заземления использована в доме – TN-C или TN-S;
  • одним или двумя осветительными приборами управляет выключатель.

TN-C считается устаревшей системой заземления. Особенность монтажа выключателя состоит в том, что он принимает от электрощитка только два провода вместо трех.

Если вы подключите к одному выключателю два светильника, это будет выглядеть так

Обратите внимание, что нулевой провод (синий) объединил в себе землю и ноль. Таким образом, третий провод не нужен

В домах новой застройки используется современная система TN-S. Перед тем как самостоятельно подключить двойной выключатель, вы должны убедиться, что от автомата к месту крепления электроустановки протянут трехжильный провод.

Сравним разницу в подключении.

Схема отличается тем, что от электрощита к распределительной коробке протянуты три проводника, включая землю. Соответственно, на каждую лампу/группу ламп также подается земля

Присутствие третьей заземляющей жилы никак не влияет на подключение проводов в механизме выключателя: там все так же остаются только фазные провода, один входящий и два выходящие.

Если осветительные приборы, управляемые с одного выключателя, находятся в различных помещениях, схема будет отличаться только разведением проводников в разные стороны. Рассмотрим схему, при которой одна группа светильников находится в комнате, вторая в коридоре.

Прокладка проводов от электрощита и выключателя, а также соединение жил в распредкоробке происходит по аналогичной схеме, однако дальше провода расходятся в разные стороны

Если автомат присоединен трехжильным проводом, то земля присоединяется к заземляющим жилам групп светильников и так же, как и ноль, разводится в две стороны.

Подключение люстры на две клавиши одного выключателя облегчает монтаж только тем, что вместо двух проводов придется тянуть один – от выключателя к люстре

Появление третьей заземляющей жилы принципиально схему не меняет: она отходит от автоматического выключателя в щитке и в распредкоробке соединяется с землей двух групп ламп.

Распределение ламп одной люстры на группы может происходить по-разному, в зависимости от требований к интенсивности освещения. Пятирожковый прибор можно разделить двумя способами: 4 + 1, 2 + 3.

Количество вариантов подключения шестирожковой люстры возрастает: 1 + 5, 2 + 4, 3 + 3. То есть чем больше ламп в осветительном приборе, тем больше вариантов объединения их в группы.

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1

Шаг №2

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой  L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7

Шаг №8

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Конструкция и принцип действия двухклавишного выключателя

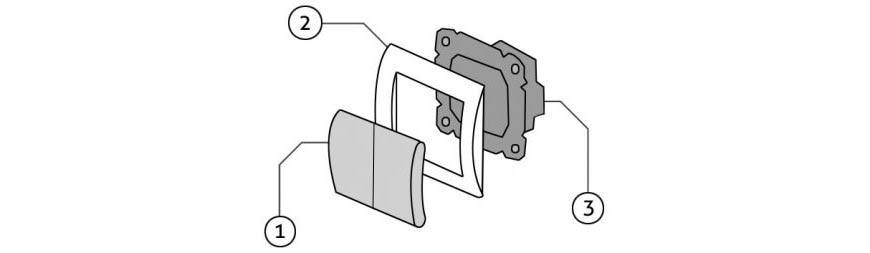

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода

Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Legrand: схема подключения

Компания Legrand наряду с обычными предлагает приборы, интегрируемые в систему «умный дом».

Установка производится так:

  1. отрезком провода в изоляции соединяют контакты «N» и «0» регулятора;
  2. к клеммам «S1» и «Sx» подсоединяют куски проводов длиной 8-10 см;
  3. фазный провод сети подключают к клемме «L», нулевой — к «N»;
  4. собрав провода гармошкой, устанавливают внутреннюю часть диммера в подрозетник;
  5. провода, подключенные к клеммам «S1» и «Sx» подключают в произвольном порядке к клеммам выключателя.

Остается прикрутить рамку и лицевую панель устройства, после чего можно приступать к его программированию.

Полезные советы и рекомендации

Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.

Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.

«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.

Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

  1. Отключаем электроэнергию в квартире.
  2. Устанавливаем монтажную коробку в углубление.
  3. Закрепляем жилы в соответствующих клеммах корпуса.
  4. Помещаем корпус в штробу.
  5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
  6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
  7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Схема подключения диммера

Следует помнить, что не все регуляторы одинаково соответствуют любым типам ламп — лампы с различными техническими характеристиками могут не всегда функционировать должным образом с выбранными регуляторами (особенно LED). Регуляторы различаются для ламп 12В и 220В.

Схема подключения диммера на 220В

Для большинства люминесцентных и светодиодных ламп обычные регуляторы не подходят. Именно поэтому они изготавливаются в различных типах — для «своего типа» ламп. На их корпусе обозначена возможность регулирования ламп накаливания.

Схема подключения диммера на 12В (светодиодные ленты)

Решающим фактором является количество электроэнергии, потребляемой лампочкой, то есть номинальная мощность. Каждый регулятор освещения имеет свои собственные пределы мощности, отмеченные на нем. Например, если контроллер обозначен 300 Вт, это означает что он подходит для люстры с лампами накаливания мощностью 60 Вт. Но на всякий случай лучше покупать контроллер с большей мощностью. Этот предел должен быть уменьшен примерно на 20%, если устройство установлено вблизи источника света или тепла.

Различные модели контроллеров освещения отличаются своим дизайном. Круглая ручка ​​наиболее широко распространена. Другой тип — сенсорный контроллер с экраном, показывающим процент мощности на лампе. Более длительное касание экрана пальцами увеличивает яркость освещения. Есть также элементы управления освещением с помощью кнопки, которая коротким или длинным нажатием задает интенсивность освещения. И конечно есть регуляторы, которые можно дистанционно установить с помощью пульта дистанционного управления или по Wi-Fi через смартфон (интернет).

Независимо от того какой формы и модели контроллер освещения вы приобрели, методы их сборки и подключения к электрической сети 220V одинаковы (и похожи на обычный клавишный выключатель).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
