Как увеличить напор воды в системе водоснабжения частного дома

Способы увеличения показателя для жилищ, подключённых к центральному водопроводу

Существует несколько основных способов увеличить напор воды в трубах, подключённых к центральному водопроводу.

При помощи насоса

Один из простейших способов поднять давление в трубах – это вмонтировать в систему дополнительный насос:

  1. Самое главное – это подобрать насос с подходящими параметрами. На выбор модели влияют длина трубопровода, толщина труб, количество этажей в доме.

    От данных параметров зависит мощность прибора, необходимая для заметного увеличения давления. Стоит учитывать, что чем мощнее насос, тем дороже он обойдётся.

    Дешёвая модель подойдёт лишь в редких случаях, поэтому не стоит экономить на данном приборе, иначе заметного увеличения давления не получится.

  2. Насос монтируют перед входом труб в помещение. Для этого вырезается часть трубы, к концам приделывается арматура. Насос нужно прикрутить к трубам с двух сторон, соблюдая направление, указанное в инструкции.

Гидроаккумулятор

Гидроаккумулятор – это устройство, оборудованное ёмкостью, в которое в течение дня происходит подкачка и последующий забор воды. Как правило, гидроаккумулятор устанавливается сразу при сборке трубопровода, однако если он не был установлен изначально, его подключение может заметно увеличить давление воды.

Бывает, что гидроаккумулятор изначально был выбран слишком слабый. В таком случае, замена прибора на более мощный также поможет решить данную проблему.

Как это сделать:

  1. Для установки устройства, необходимо выбрать правильное место. Оно должно быть просторным, особенно при использовании крупного бака.

    Также учитывают то, что бак должен быть доступен для осмотра в случае неполадок, так что вокруг него должно оставаться пространство. Основание должно быть прочным и поглощать вибрации.

  2. Присоединить устройство к водопроводу можно с помощью штуцера. У штуцера должно быть пять выходов, так как к устройству нужно будет подсоединить трубу, насос, измеритель давления и реле.
  3. Измеритель и реле подсоединяют с помощью резьбовых соединений. Все соединения необходимо герметизировать. Реле также подсоединяется к насосу и сети.
  4. После установки необходимо убедиться в отсутствии протечек. Для этого делается пробный запуск воды, и проверяются соединения. Они должны оставаться сухими. В противном случае необходимо ещё раз тщательным образом провести герметизацию.

Путём замены некоторых систем в водоснабжении

Неправильная сборка водопроводных труб может существенно повлиять на водоток в негативную сторону. Состаривание труб и большое количество отложений в них также приводит к падению силы напора.

Если сборка была произведена самостоятельно, без помощи специалистов, не лишним будет проверить ещё раз правильность подбора труб и соединений.

Большое количество угловых соединений и разветвлений, слишком узкие трубы в некоторых участках неизбежно украдут какую-то часть водотока, уменьшив напор на выходе.

Если все прочие методы не дают существенного увеличения давления, следует обратиться к специалистам с целью перестройки трубопровода.

Причины низкого напора в водоснабжении

В загородные дома вода в водопроводную сеть поступает из колодцев или скважин.

Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:

необходимость обеспечения подъема воды;
важно производить верно гидравлический расчет и правильно его реализовать на практике – обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте.

Из этого вытекает две основные проблемы индивидуальных водопроводов:

  1. Не хватает ресурсов скважины – дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
  2. Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.

В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с  производительностью, которая равна суточной норме потребления воды.

От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку

Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины.

Большинство же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.

Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар – этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если предусмотрена джакузи или система полива, то здесь необходимо более высокое давление.

Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.

Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами

Простой манометр имеет шкалу от 0 до 7, что позволяет установить его в квартире, частном доме.

Как устранить причины низкого напора в частном водопроводе

Низкий напор в водопроводе возникает в связи со снижением давления. Это может быть вызвано многими причинами. Поэтому необходима комплексная проверка всей системы водопровода и водоочистных фильтров.

Проверка напора во всех точках

Для определения точки, в которой снизилось давление, необходимо воспользоваться переносным манометром — прибором, который измеряет количество бар в жидкости. Нужно проверить показания в точках крепления труб — колодец, насос или насосная станция, ввод трубы в здание. Прибор должен показать точку, в которой снизилось давление.

Проверка давления воды

ВАЖНО! При обнаружении точки снижения давления следует вызвать профессионального сантехника. Самостоятельно лезть в систему и пытаться устранить проблему не рекомендуется, поскольку это может привести к еще большим повреждениям

Проверка фильтров

При засорении фильтра давление внутри водопровода может снизиться. В зависимости от модели — очистка фильтра может происходить по-разному:

  • Загрязнения в фильтрах тонкой очисти устраняются снятием фильтра и прочисткой под проточной водой.
  • Фильтры грубой очистки необходимо предварительно разобрать, заменить очистной картридж и вкрутить обратно.

Какую модель выбрать?

При выборе редуктора давления нужно обратить особое внимание на следующие моменты:

  • пропускную способность подведённого или имеющегося водопровода, требующийся объём воды для нужд водоснабжения частного дома в м3/ч;
  • диапазон настройки для рабочего состояния — минимальное и максимальное значения при регулировании;
  • комплектацию редуктора манометром или наличие заглушенного отверстия для его присоединения;
  • наличие резьбового соединения, а желательно и полусгонов к нему — это значительно упрощает монтаж и снятие прибора для замены или ремонта.

Основные технические параметры и приблизительная стоимость наиболее часто применяемых моделей РДВ (редукторов давления воды):

Наименование изделияУсловный проход (мм)Диапазон регулировки (атм)Пропускная способность (м3/ч)Стоимость (руб.)
РД-15 (поршневой)151-4,51,8250
РД-32 (поршневой)321-4,54,9680
РДВ-15-2А (мембранный)150,5-71,87600
Valtec 1/2 (поршневой)151-4,51,841100
Valtec 3/4 (поршневой)321-4,52,231200

Важно! В ряде случаев высокая стоимость редуктора оправдывает себя за счёт надёжности прибора, удобства в эксплуатации, длительного срока службы.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

  • гидроаккумулятор;
  • электродвигатель;
  • реле давления;
  • блок автоматической защиты;
  • насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Когда необходимо повышение?

Понижение давления может возникнуть в любой момент, и причин этому явлению существует множество.

Если вода из крана стала течь медленнее, чем обычно, необходимо провести диагностику трубопровода.

Если жилище подключено к централизованному водоснабжению, то помимо неполадок в трубах внутри помещения слабый напор может проявиться из-за перебоев в работе станции. Также, поставщик может сэкономить на электроэнергии и целенаправленно отключить один из насосов, вследствие чего давление в трубах неизбежно упадёт.

В данном случае следует сперва поинтересоваться у соседей, возникла ли у них подобная проблема, и только убедившись, что у других жильцов, подключённых к тому же источнику, не возникло проблемы с напором воды, переходить к поиску причины у себя в жилище. Если же напор упал и у соседей, тогда для выяснения следует обращаться в ЖКХ.

Что делать, если нет давления или оно не соответствует нормативу?

В данном случае возможны две ситуации. Первая – вода в трубопровод поступает, но напор слишком слабый. Вторая – на верхних этажах вода в трубопровод не поступает.

Для начала нужно проверить систему водоснабжения, поскольку причиной обеих проблем может быть засорение трубопровода.

Это делается в несколько этапов:

  1. Сначала проверяются фильтры-грязевики, поскольку именно их засорение является наиболее распространенной причиной снижения напора. При необходимости их прочищают.

  2. Затем проверяют аэраторы, которые также могут засоряться, снижая напор. Иногда одной только их прочистки достаточно для нормализации давления.
  3. Проверяется состояние арматуры. Если просвет сузился, то это произошло из-за отложений, и лучше запорную арматуру поменять.
  4. Последний этап – проверка труб. На них также могут образовываться нерастворимые отложения, и это влияет на показатели напора. Выход только один – замена.

Если же засора нет, то в первом случае нужно установить насос, повышающий давление. Возможно, стоит приобрести оборудование более высокой мощности. Однако, если причина кроется в снижении ресурса источника, то здесь более производительный насос не только не поможет, но даже и усугубит проблему.

А если вода на второй этаж не поступает, то потребуется уже установка накопительной емкости или домашней станции с гидроаккумулятором. Последний также часто называется мембранным баком.

Он представляет собой устройство с герметичным корпусом, которое состоит из двух камер, отделенных друг от друга мембраной из безопасного и прочного материала – бутила. Одна часть бака заполнена воздухом под давлением, в другой постепенно накапливается вода, поступающая из водопровода.

Станция с гидроаккумулятором хороша уже тем, что позволяет создать в доме некоторый запас питьевой воды. И заодно решает проблемы с напором за счет регулирования давления внутри камер гидроаккумулятора.

Когда показатель давления воздуха доходит до порогового значения, встроенное реле автоматически отключает работавший насос. Когда давление в камере с водой снижается по мере ее расхода, реле включает оборудование. Для регулирования давления в мембранном баке имеется воздушный клапан.Для установки такой станции с гидроаккумулятором следует помнить, что:

  • выбор осуществляется с учетом всех параметров системы;
  • размещать ее можно на любом уровне дома;
  • устанавливать нужно так, чтобы оставался свободный доступ к оборудованию, на случай проведения ремонта или профилактики.

Как выровнять?


В таких случаях, как правило, речь идет о том, чтобы снизить давление воды, но не слишком сильно, до показателя в 3-4 бар.

Идеальным вариантом будет установка станции с гидроаккумулятором, где реле давления и предохранительные клапаны позволяют регулировать показатели без вмешательства владельца дома.

Иногда для выравнивания используются только предохранительные клапаны, при наличии которых компенсатор будет отправлять лишнюю воду в канализацию.

Как сделать постоянным?

Для того, чтобы система автономного водоснабжения работала со стабильным напором давления, нужно устранить риск гидроударов, который остается высоким даже при использовании гидроаккумулятора с мембраной.

Кроме того, важно добиться стабилизации давления в тех домах, где несколько водозаборных точек могут работать одновременно: например, если один человек использует душевую кабину, второй запускает посудомоечную машину, а третий решил полить огород. В таком случае следует установить частотный преобразователь, который:

В таком случае следует установить частотный преобразователь, который:

  • поддерживает стабильный напор воды в нескольких точках;

  • может работать в плавном режиме и при пуске, и при остановке, что продлевает срок его службы;
  • оснащен защитой от холостого хода;
  • дает возможность значительно уменьшить объем мембранного бака, что позволяет сразу и решить проблему неприятного запаха, появляющуюся при застое воды.

Особых проблем установка частотного преобразователя вызвать не должна. Более того, многие насосные станции уже включают в себя встроенный преобразователь.

Но можно купить его отдельно и интегрировать в работающую систему. Нужно только при выборе учесть такие характеристики как мощность, напряжение и номинальная сила тока.

Норма

Вначале давайте разберемся с тем, что считать нормой для интересующего нас параметра.

Централизованное водоснабжение

  1. Какое должно быть давление воды в системе водоснабжения с питьевой холодной водой (ХВС)?

Типичной нормой считаются 2,5-5 кгс/см2 в зависимости от этажности застройки района города и от рельефа местности. Каждая атмосфера (или 1 кгс/см2) избыточного давления соответствует водяному столбу в 10 метров. Более точные значения приводит СНиП 2.04.02-84:

Документ, регламентирующий параметры водоснабжения

  • Минимальное значение на вводе в дом при высоте застройки в 1 этаж равно 1 атмосфере (или напору в 10 метров);
  • При большем количестве этажей на каждый из них добавляется 0,4 атмосферы, или 4 метра напора;
  • При этом максимальный напор у потребителя (то есть перед сантехприборами, на вводе в квартиру) не может быть выше 60 метров.
  1. Как компенсируется значительная высота жилых домов или неровный рельеф?

Насосы для повышения давления в системе водоснабжения устанавливаются централизованно, в здании отдельной насосной станции, снабжая группу домов, или в подвале отдельного дома.

Подкачка в техническом подвале

  1. Как устраняются значительные перепады давления в системе водоснабжения между крайними этажами в зданиях в 25 и выше этажей?

Очень просто: насос для повышения давления в системе водоснабжения ставится не в подвале, а на одном из средних этажей.

Насосная станция в помещении техэтажа высотного здания

  1. Какое давление нормально для централизованного горячего водоснабжения (ГВС)?

На розливе ГВС — от 2,5 до 6 атмосфер.

Столь значительная разница давления в системе водоснабжения объясняется двумя факторами:

  • Если закрытая схема теплоснабжения подразумевает нагрев воды из системы ХВС с использованием энергии теплоносителя, то в открытой схеме в краны подается сам теплоноситель — техническая вода из теплотрассы. В первом случае количество атмосфер в розливе соответствует параметрам ХВС, во втором — параметрам теплотрассы;
  • В открытой схеме теплоснабжения горячее водоснабжение может включаться с подающего или с обратного трубопровода.

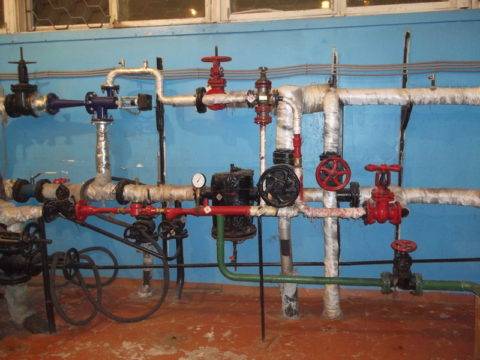

Элеваторный узел с врезками ГВС

ГВС запитано с подачи летом и в межсезонье, зимой же температура подающей нитки трассы поднимается до 110-150 градусов, поэтому с наступлением холодов водоснабжение переключается на обратку (см. Оборотное водоснабжение – это экономия природных ресурсов и ваших денег).

График температур ниток теплотрассы

Давление на подаче элеваторного узла — 5,5 атмосфер

  1. Какое минимальное давление допустимо на горячей воде?

Согласно Постановлению Правительства №307 о порядке предоставления коммунальных услуг, оно равно 0,3 атмосферы.

Автономное водоснабжение

  1. Каким должно быть давление в автономной системе водоснабжения?

Нормой считается диапазон от 1,5 до 4,5 атмосфер. Минимумом (для самотечного водопровода с подачей воды из установленной на чердаке или другом возвышении накопительной емкости) — 0,3 кгс/см2: при дальнейшем снижении напора невозможна нормальная работа заливных клапанов некоторых сливных бачков и части использующей воду бытовой техники (стиральных и посудомоечных  машин, проточных водонагревателей и т.д.).

При напоре меньше 3 метров этот прибор не включится

  1. Как отрегулировать этот параметр?

За поддержание давления в системе водоснабжения от автономного источника отвечают автоматика управления насосом (для нее задаются границы включения и выключения подкачки воды) и давление накачки гидроаккумулятора (оно должно быть примерно на 0,2 кгс/см2 ниже значения, при котором включается насос).

Управляющее работой насоса реле давления в системе водоснабжения от скважины

Нормы и стандартные параметры давления

При эксплуатации водопровода в коммунальном жилье руководствуются строительными нормами и правилами СНиП 2.04.01-85 для внутренних развязок. При устройстве водоснабжения и его использовании домовладельцам могут быть полезны следующие указанные в них рекомендации по характеристикам и способам прокладки водопроводных магистралей:

  • Для исключения механического повреждения водопровода из пластиковых труб его укладку следует осуществлять скрытым способом — под землей, в каналах, шахтах, штробах. Открытая укладка допустима для подвода воды к сантехническим приборам или в местах, где гарантированно исключено повреждение труб.
  • Трубопровод должен выдерживать испытательное давление в 1,5 раза больше рабочего, не выше 6,8 бар. (атмосфер) для воды с температурой +20º С.
  • Срок службы труб для холодной воды составляет не меньше 50 лет при температуре около +20º С и напоре от 4,5 бар, для горячего водоснабжения период эксплуатации — не меньше 25 лет при температуре +75º С.
  • Рабочее давление в трубах в трубопроводе для бытового назначения — 6 бар, эти нагрузки должна выдерживать и арматура, в противопожарных системах параметр составляет около 10 бар.

Понятно, что приведенные нормативы разработаны для многоквартирного жилья в коммунальном хозяйстве, при частном водоснабжении напор определяют расчетным путем. Оборудование выбирают с таким расчетом, чтобы например, котел и душ, ванная, сантехника и смесители, включенные одновременно, не вызывали резкое понижение напора.

Если в водозаборной системе не установлены электронасосы с автоматикой частотного регулирования скорости вращения вала, поддерживающие постоянное давление в системе водоснабжения, его рабочий диапазон для большинства индивидуальных жилых зданий находится в пределах 1 — 5 бар.

Данный параметр обеспечивает функционирование применяемого в доме санитарно-технического оборудования, бытовой техники (стиральные и посудомоечные машины), бойлеров и котлов отопления, максимальный напор позволяет проводить полив участков большой площади.

Рис. 2 Санитарная и бытовая техника, подключаемая к водопроводу – пример монтажной схемы

Когда необходимо повышение?

Понижение давления может возникнуть в любой момент, и причин этому явлению существует множество.

Если вода из крана стала течь медленнее, чем обычно, необходимо провести диагностику трубопровода.

Если жилище подключено к централизованному водоснабжению, то помимо неполадок в трубах внутри помещения слабый напор может проявиться из-за перебоев в работе станции. Также, поставщик может сэкономить на электроэнергии и целенаправленно отключить один из насосов, вследствие чего давление в трубах неизбежно упадёт.

В данном случае следует сперва поинтересоваться у соседей, возникла ли у них подобная проблема, и только убедившись, что у других жильцов, подключённых к тому же источнику, не возникло проблемы с напором воды, переходить к поиску причины у себя в жилище. Если же напор упал и у соседей, тогда для выяснения следует обращаться в ЖКХ.

Заключение

Поддержание сантехнического оборудования в надлежащем состоянии в современном частном домовладении без монтажа регулятора давления воды практически невозможно.

После подключения устройства решается сразу несколько задач:

  • обеспечение безопасного функционирования техники и оборудования (гасятся гидроудары из системы водопровода);
  • получение стабильного давления водотока на выходе прибора;
  • достижение нужного значения давления для водопроводной системы дома, возможность его корректировки;
  • уменьшение шума в трубах во время водоразбора.

Затраты на покупку прибора быстро окупаются, обеспечивая владельцу экономию времени и бюджетных средств на ремонт и покупку нового оборудования.

Подводим итоги

Вышеприведенная информация определяет то, что четких рекомендаций, касающихся давлений, нет. Нормативная документация указывает лишь промежуток. А вот практика позволила определить следующую информацию:

  1. Чаще всего можно выдерживать 2 атмосферы. Этого вполне достаточно для комфортного принятия душа, для обеспечения работы посудомоечной машины или стиральной машины, решения многих других задач.
  2. На загородном участке довольно часто проводится полив участка. Для этого прокладывается гибкий или жесткий трубопровод достаточно большой протяженности. Если предусматривается создание подобной системы нужно обеспечивать давление не ниже 4-х атмосфер.
  3. При проектировании системы учитывается не только общий показатель давления, но и на отдельных участках. Так для того чтобы можно было комфортно одновременно принимать водные процедуры, использовать стиральную машину, мыть посуду, поливать цветы и делать другую работу на каждом участке обеспечивается давление в пределах 1,5 атмосфер.

При существенно завышении рекомендуемых значений на местах соединения отдельных элементов системы неизбежно появляется течь. Даже при использовании самого дорогого оборудования решить подобную проблему нельзя. Поэтому рекомендуется проводить установку манометра и элементов, которые должны сбрасывать давление. Сброс давления предусматривает отведение части воды, поэтому следует проводить установку коллекторов.

В заключение отметим, что система водоснабжения проектируется на момент создания проекта самого загородного дома. Техническая документация позволяет рассчитать протяженность труб, выбрать наиболее подходящего места для установки различного оборудования.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
