Вентиляция канализации частного дома: ванны и туалета

Советы по выбору вентиляторов

Перед тем, как сделать вытяжку в санузле или ванной, необходимо подобрать вентилятор с нужными характеристиками. Прибор с недостаточным функционалом не сможет обеспечить комфортную атмосферу в помещении, поэтому следует внимательно изучить все характеристики понравившейся модели.

В таблице кратности воздухообмена представлены параметры, являющиеся оптимальными для различных жилых и подсобных помещений. Максимальные значения – у помещений с высоким уровнем влажности

Обратите внимание на мощность. Минимальный показатель – 60 м³/ч, максимальный – 250 м³/ч, приборы с мощностью менее 100 м³/ч устанавливать не рекомендуют

Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше.

Основной защитой является герметичный корпус, поэтому тщательно осмотрите прибор во время покупки.

Если вы любите комфорт и современные технические усовершенствования, обратите внимание на модели с датчиками движения, которые включают механизм только в присутствии движущихся объектов. Однако более полезным является датчик влажности – гидростат

При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха

Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха.

Мощность вытяжного вентилятора для ванной Marley СВ-100 – всего 1 Ватт при постоянной эксплуатации. Сенсорные настройки облегчают регулировку, а автоматика – обслуживание

Таймер полезен тем, кто любит во всем порядок и привык самостоятельно регулировать работу электроприборов. Можно установить время, наиболее удобное для проветривания, и устройство будет функционировать, когда вы принимаете душ или, напротив, закончили водные процедуры.

Еще одно важное дополнение для многоквартирных домов – обратный клапан. Он служит барьером для перемещения воздуха из других помещений (кухни, соседских квартир)

И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы. Максимальный комфортный предел – 25 дБ.

Советы по выбору вентилятора для ванной в следующем видеоролике:

Если вы привыкли самостоятельно производить ремонт в собственной квартире, разобраться в устройстве вентилятора и его монтаже не составит труда.

Однако строительство нового вентиляционного канала или чистку центральной магистрали рекомендуем доверить специалистам.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

  1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
  2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
  3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
  4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Общая информация

Как известно, без канализационной системы современному жилищу очень трудно обойтись. Ведь именно она обеспечивает приток в дом чистой воды и «уносит» из него сточные воды. Поэтому вентиляция в системе канализации частного дома должна проектироваться с умом, т. к. она будет препятствовать распространению неприятных запахов из туалета, кухни или ванной комнаты.

Суть в том, что запах по небольшим трубам выходит через дефлектор на улицу. Конечно, это очень краткое описание. В этом процессе также участвуют различные подводки, ревизионное отверстие, вакуумный клапан и другие специальные устройства.

  • Устанавливать вытяжную трубу следует на крышу частного дома. При этом верхняя точка трубы должна быть на 1 м выше, чем поверхность крыши. Кроме того, минимальная высота от ближайших окон или балконов должна быть не менее 4 м.
  • Не рекомендуется монтировать на вытяжную трубу колпак. Дело в том, что на нём образуется конденсат, который в зимнее время превращается в ледяные пробки.
  • Если планируется установить несколько систем вентиляции канализации, которые затем будут объединены в одну, то рекомендуется использовать трубы с одинаковым диаметром. Обычно для этих целей применяются 50 или 100 мм трубы.
  • Огромная ошибка объединять вентиляцию канализации с общей вентиляционной системой или дымоходом.
  • Не рекомендуется устанавливать под свесом кровли вентиляционную трубу. Проблема заключается в том, что во время схода наледи и снега, будут повреждения трубы.

Когда нужна принудительная вентиляция?

В профильных руководящих документах сказано, что воздухообмен в жилых и любых других помещениях может осуществляться различными способами. А именно с помощью естественной, принудительной или смешанной вентиляции.

А кокой именно тип воздухообмена выбрать, зависит от условий конкретного помещения. Так, нужен ли вентилятор или не нужен в конкретной ванной комнате зависит от производительности и стабильности естественной вентиляции. Точнее от того, может ли она обеспечивать достаточный воздухообмен для поддержания оптимальных или хотя бы приемлемых условий.

Современные вентиляторы представляют собой компактные, экономичные изделия, которые призваны сделать любую систему вентиляции эффективной и стабильной

Исправная вентиляция должна ежечасно удалять из ванной не менее 25 м³ воздуха, а из жилых помещений и ванной- не менее 90 м³ воздуха. Этот показатель актуальный, если в ванной находится вытяжка, обеспечивающая вентиляцию комнат, в которых регулярно находятся, отдыхают жильцы.

Причем указанные значения считаются минимально возможными и в реальности воздухообмен нередко должен быть более эффективным и производительным. Причиной этому является недостаточное качество подводимого уличного воздуха. К примеру, из-за значительно количества углекислого газа, количество которого в крупных городах вполне может достигать 400 см³, а в небольших — 375 см³ на каждый кубометр воздуха.

В результате, чтобы снизить показатели СО2 до оптимальных значений нередко может понадобиться гораздо большее количество уличного воздуха. К примеру, для поддержания оптимальных условий в ванной может понадобиться не минимальные 25 м³ воздуха ежечасно, а до 150 м³.

Но самая большая сложность в том, что естественная система вентиляции не отличается стабильностью. И если за окном воздух прогреется до 15 °С, то при закрытых окнах ее эффект станет практически нулевым.

Эффективность вентилятора зависит от правильности его размещения. К примеру, это изделие не должно перекрывать канал естественной системы вентиляции или ситуация с воздухообменом только ухудшится. Поэтому для вентиляторов следует подготовить отдельное посадочное место, как изображено на фото

Кроме того, эффективность естественной вентиляции выявить достаточно сложно – для этого придется делать замеры в помещении, причем в тот момент, когда температура уличного воздуха будет составлять 5 °С. Кроме того, для этого нужно специальное оборудование. Поэтому в большинстве случаев индикаторами того, что пора обзавестись вентилятором, служит грибок или плесень в ванной (к примеру, в швах между плиткой, других укромных местах) или неприятный запах. Ведь большинство негативных процессов протекают без видимых признаков и становятся явными только на запущенных стадиях.

Еще одним важным недостатком естественного воздухообмена является отсутствие возможности эффективно регулировать ее производительность.

Кроме того, существенно влияет на рабочие характеристики традиционной системы использование энергоэффективных окон, дверей. Герметичность которых нарушают естественные процессы воздухообмена.

В качестве итога можно указать на то, что естественная вентиляция конструктивно надежная, не затратная и способна справляться с возложенными на нее функциями. Но за исключением критических моментов, вызванных нестабильностью естественного воздухообмена и значительными нагрузками при использовании ванной.

На схеме изображен вентилятор, а также датчик влажности (МР590), реле времени (MP8037ADC). Которые предназначены для управления импульсным источником питания (PW1245), что позволит автоматизировать систему вентиляции и сделать ее эффективной и экономичной

Принимая во внимание все эти моменты, оптимальным является альтернативное решение – использование смешанной системы вентиляции. Она на постоянной основе отвод загрязненного воздуха, влаги будет осуществлять естественным путем, а при существенных нагрузках — принудительно, то есть с помощью вентилятора

Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах.

В то же время использовать вентилятор на постоянной основе не стоит. Так как это существенно увеличивает эксплуатационные затраты, снижает пожарную безопасность.

Типичные причины снижения тяги

Если после того, как вам удалось помыть вытяжку в ванной, ее производительность не повысилась до номинальной, стоит выявить причины, по которым устройство работает неполноценно.

Кроме естественного износа оборудования на уровень всасывания могут влиять множество различных факторов. Но чаще всего корень недостаточного воздухообмена кроется в снижении тяги. Так почему же исправная и чистая принудительная вытяжка не справляется с удалением влажного воздуха?

Причина #1 — нарушение воздухообмена

Для высасывания потоков воздуха настенной вытяжке необходим приток свежего воздуха. Для этого в нижней части двери должны находиться специальные отверстия с решетками, через которые воздух из других помещений будет попадать в ванную комнату.

Если возможности и желания заменять межкомнатную дверь нет, стоит чаще оставлять ее приоткрытой, расширить проем между дверным полотном и дверной коробкой либо самостоятельно прорезать вентиляционные отверстия.

Установка пластиковых окон, тщательное утепление стен и надежные входные двери с хорошей изоляцией существенно препятствуют проникновению уличного воздуха в жилье

Поэтому даже зимой важно периодически проветривать все помещения. А также поставить окна с приточным клапаном

Причина #2 — засорение вентиляционных каналов

Если шахта вентиляции забита загрязнениями либо перекрыта, даже мощная принудительная вытяжка не справится со своими задачами. Поэтому необходимо проверить наличие естественной вентиляции. Если встроенная вытяжка не имеет обратного клапана, это можно сделать самым простым способом. Подобное тестирование можно проводить в холодное время года, так как летом, при слишком высокой температуре воздуха в помещении и на улице, не будет создаваться достаточный перепад давления.

После выключения вентилятора обеспечьте приток свежего воздуха, открыв окна квартиры и дверь в ванную комнату. Прислоните к решетке вытяжки салфетку. Если клочок легкой бумаги притягивается к отверстию, значит с функционированием вентиляции все в порядке. А если тяга полностью отсутствует, необходимо обратиться в управляющую компанию, после чего специальная служба проверит вентиляционные каналы и выполнит их прочистку.

Дополнительно определить наличие тяги можно и по конденсату, выпадающему на зеркале после принятия ванны. Если пар быстро исчезает после открытия дверей в помещение, значит, естественная вентиляция функционирует исправно.

Причина #3 — установка соседями мощных вытяжек

Если соседи, проживающие этажами ниже, установят слишком мощные вентиляторы, тяга в канале может значительно упасть из-за образования стремительного воздушного потока. В некоторых случаях возможно возникновение явления обратной тяги, при которой воздух из ванных комнат других жильцов будет вдуваться в помещения этажами выше.

Чтобы избавиться от этих проблем, стоит либо договариваться с соседями, либо устанавливать более мощное устройство принудительного удаления воздуха.

Однако последний вариант чреват созданием неудобств для жильцов выше и может потребовать расширения отверстия в стене, ведущего в шахту. Это связано с тем, что на номинальную производительность вытяжного вентилятора влияет и диаметр входа в канал.

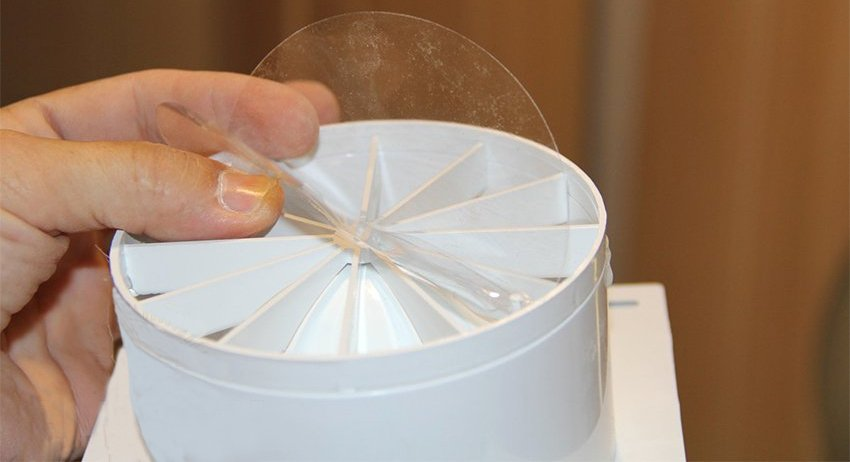

Причина #4 — наличие обратного клапана

Для предотвращения попадания в ванную неприятных запахов от соседей ниже пользователи нередко дополняют конструкцию настенной вытяжной системы специальной деталью – обратным клапаном. Он отсекает потоки воздуха из вентиляционного канала.

Но при отсутствии нормального притока и монтаже неподходящей вытяжки полностью перекроет воздуховод, тем самым лишив помещение естественного пути для вытягивания воздуха

Как сделать хорошую вентиляцию в ванной комнате и туалете

Согласно действующим нормативам, воздухообмен в ванной (туалете) должен происходить с интенсивностью не меньше 25 м3, для совмещенного санузла это значение увеличивается вдвое – до 50 м3.

Еще сравнительно недавно вентиляции не уделяли такого пристального внимания и даже в многоэтажках, построенных в советское время, вполне можно было обойтись имеющимися вентиляционными каналами, максимум – установить на кухне над плитой вытяжку. Но буквально за минувшее десятилетие ситуация изменилась кардинально:

Проведен комплекс мероприятий по повышению энергоэффективности (утепление дверей, стен и чердаков, металлопластиковые окна), который снизил уровень естественной вентиляции (воздух, поступающий/убывающий через щели в окнах, неплотно закрытые двери, «дышащие» стены) до минимума. Дома и квартиры превратились в своеобразный термос – воздух как не поступает, так и не убывает.

ПомещениеКратность воздухообмена в часТребуемая мощность вентилятора, м3/час
Ванная комната (от 8 до 16 м2) 6 — 10 90 — 300
Туалетная комната (от 2 до 8 м2) 6 — 8 90 — 190
Кухня (от 8 до 18 м2) 6 — 12 100 — 320
Погреб (от 4 до 8 м2) 6 — 8 90 — 190
Гостиные и спальни (от 15 до 25 м2) 4 — 8 90 — 300

Варианты монтажа вытяжного вентилятора

Современные двери и окна, сохраняя тепло, делают невозможным какой-либо естественный воздухообмен

Строительные материалы, химические средства и бытовая техника – все то, без чего сегодня тяжело представить наш быт, – все в разной мере являются источником веществ, которые, накапливаясь в достаточной концентрации, могут представлять большую опасность для здоровья человека.

Многолетнее отсутствие плановых ремонтов привело к захламлению и загрязнению вентиляционных каналов

Кроме того, самостоятельно проводя ремонт, жильцы часто недооценивают важность вентиляции. Простой пример – в типовых девятиэтажках в трехкомнатной квартире санузел раздельный, но в стене между туалетом и ванной есть небольшая щель, через которую насыщенный водяным паром воздух попадал в туалет, откуда выводился наружу через вентиляционную шахту

Проведение теста позволит быстро узнать о состоянии вентиляции в ванной комнате и туалете

1 4

Стремясь создать атмосферу полной приватности (что, в принципе, вполне оправдано для таких помещений, как туалет и ванная), жильцы устанавливают на них двери, закрывающиеся максимально плотно. В результате даже в помещении, имеющем вентиляционный отвод, движение воздушных масс становится минимальным, комната превращается в своего рода «душегубку».

Последствия, к которым приводит нарушение вентиляции, весьма негативны – как для человека, так и для конструкции дома и расположенных в нем вещей:

Бытовой вытяжной вентилятор Electrolux со встроенным датчиком влажности

CATA EXHAUST FAN – E 100 GTH – модель с монитором, где отображается температура и уровень влажности

Кроме того это провоцирует:

  1. Накапливание неприятных запахов.
  1. Резкий рост влажности воздуха, что приводит к образованию конденсата на трубах, стенах и предметах мебели. Это может стать причиной образования ржавчины на трубах, разрушаются отделочные материалы (например, набухают и расслаиваются обои, происходит гниение дерева и т. д.), нарушается прочность несущих конструкций.
  1. Высокую влажность – причина появления грибков, плесени и болезнетворных бактерий.

Накапливаются вредные испарения лаков, красок, строительных материалов и мебели.

Вентиляция в ванной: требования и функции

Первое, на что следует обратить внимание при выборе вентиляционной системы, это площадь помещения. Мощность вентиляционных установок рассчитана на определенный объем комнат

Оборудование, которое не соответствует по технически параметрам объему комнаты, будет работать недостаточно эффективно, то есть не сможет обеспечить быстрый и качественный воздухообмен, оптимальную влажность и полную очистку от отработанных газов. Поэтому производительность вентиляторов должна в 1,5 – 2 раза превышать показатель максимальной приточки. Это устранит проникновение неприятных запахов в комнаты. Единственный недостаток принудительной системы вентиляции в ванной – энергозависимость.

Не меньшее значение имеет уровень шума – он не должен превышать 35 дБ. Конечно, чем он меньше, тем лучше, но часто шумовые характеристики связаны с производительностью оборудования

Здесь важно подобрать такого изготовителя, который выпускает приборы с оптимальным соотношением шума и мощности

При обустройстве вентиляции надо учесть, что комфортное пребывание человека в помещении зависит от скорости потока воздушных масс. Механическая обеспечивает 3 – 5 м3/час, а естественная около 1 м3/час. Для помещений с высокой влажностью быстрота удаления сырого воздуха имеет особое значение, по требованию СНиПА для ванных комнат она должна составлять 25 м3/ч. При недостаточно эффективной работе оборудования стены ванной будут «мокнуть», создастся неблагоприятный микроклимат и может пострадать покрытие стен, потолка, мебель.

Естественный и искусственный тип

В зависимости от типа движения приточной массы воздуха вентиляционные системы делятся на естественные и искусственные:

  1. Натуральный, также называемый гравитацией. Это происходит из-за разницы в плотности и температуре между воздушной массой за окном и воздушной массой внутри здания. Теплый воздух меньшей плотности поднимается вверх и втягивается в вентиляционные отверстия, а затем заменяется более плотным, холодным потоком из-за окна.
  2. Искусственный, или механический. Они работают, постоянно стимулируя поток воздуха с помощью вентиляторов. Они устанавливаются на розетку или на питание, иногда на питание и на розетку, но всегда только в одном направлении.

Тип гравитационной вентиляции напрямую зависит от атмосферных условий. В летнюю жару его работа спонтанно прекращается, так как давление между внутренним и наружным воздухом выравнивается. Бывает, что в жаркую погоду воздух течет в обратном направлении: из дома/квартиры на улицу.

Естественная вентиляция не зависит от энергии. В программе нет дорогостоящего оборудования. Он дешевле в установке и обслуживании, но уступает принудительной вентиляции по производительности и эффективности.

Свежий воздух поступает естественным путем через щели в оконных и дверных проемах с рамами, через открытые вентиляционные отверстия и периодически открывающиеся двери. Дренаж осуществляется через закрытые вентиляционные отверстия на кухнях и в ванных комнатах.

Квартиры в старых многоквартирных домах вентилировались естественным образом. Никто не собирался его механизировать. Теперь в этих квартирах, предназначенных для естественной вентиляции, установлены пластиковые герметичные окна. Из-за этого нарушается нормальное движение воздуха, поэтому необходимо установить настенный вентилятор вместе с пластиковым окном в многоэтажном здании.

В случае с клапаном, самым дешевым, но наиболее эффективным способом будет обеспечение притока или оттока. В этом случае вся система станет комбинированной, то есть частично механизированной.

К простейшим вариантам комбинированных систем вентиляции, частично механизированных с местными вентиляторами, относятся системы с приточными или вытяжными клапанами или с кухонными вытяжками без рециркуляции с воздуховодами, соединенными с вентиляционной шахтой.

Конечно, если владелец решил установить приточно-вытяжную вентиляцию, он не будет экономить на материале для вентиляционных каналов. Маловероятно, что он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, которые можно без проблем и дополнительных хитростей подключить к вентиляционному оборудованию.

Устройство, расположенное на чердаке дома, отвечает за приточно-вытяжную вентиляцию. Он продувает свежий воздух и отсасывает выхлопную массу независимо от погодных условий.

В частных домах вытяжные трубы из ванных комнат и вытяжки либо прокладываются отдельно к чердаку, либо объединяются в общий воздуховод внутри здания. Это уменьшает количество потерянного пространства, и воздуховод достигает самой высокой точки крыши, обеспечивая отличную тягу.

Пластиковая канализационная труба, проходящая через чердак, должна быть облицована теплоизоляцией. В противном случае труба обрушится из-за температурных колебаний. Из кухни всегда будет выходить более горячий воздух, чем из окрестностей, что означает, что труба может деформироваться или снять уплотнение из-за неустойчивого расширения.

Верхняя часть трубы должна быть оснащена колпачком – вентиляционным отражателем, который защищает от атмосферных осадков.

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.
