Делаем вентиляцию в гараже своими руками: схемы и устройство естественной и принудительной систем

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

• низкий уровень изоляции от попадания влаги или ее полное отсутствие;
• частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
• старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
• на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

• духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
• отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
• фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
• если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
• продукты в погребе будут быстро отсыревать и портиться;
• из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

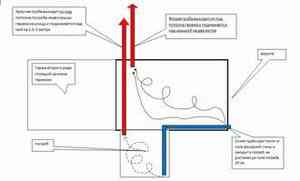

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

• схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
• трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

• диаметр должен быть единым по всей длине труб;
• наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

Вентиляция в гараже с подвалом?

В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство

Вариант первый. Естественная вентиляция

Здесь все практически так же, как и в описанном выше варианте с гаражом

Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола. Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу

Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга

Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.

Вариант второй. Механическая вентиляция

Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:

• электрический вентилятор;
• моноблок универсальный;
• дефлектор;
• лампа типа «Миньон».

Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).

Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.

Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.

Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.

Особенности устройства подвала в гараже

• Гаражный подвал представляет собой изолированную от внешней среды конструкцию. Вход обустраивается внутри гаража.
• Полностью отсутствуют источники естественного притока воздуха.
• Учитывая глубину, на которой он оборудуется, можно говорить о том, что зимой там достаточно тепло. Это неизбежно вызывает скопление конденсата.
• Через входной проем влажность проникает в гаражное помещение, создает там избыточную сырость, что сказывается на строении самым негативным образом.
• Обустройство подвала вентиляцией проходит через или с помощью гаражного пространства.
• Размещение подвала в земле требует особенной гидро- и теплоизоляционной отделки внутренних поверхностей (пропитка пола, стен, специальными материалами, утепление перекрытий минватой).

Вентиляция смотровой ямы в гараже

Системы вентиляции в гараже тесно взаимосвязаны с проветриванием смотровой ямы, часто сооружаемой для проведения ремонтных, технических работ. Вентиляция в яме организуется следующими способами.

Способ 1:

• приток – убираются две доски дощатого настила;
• вытяжка – снимается одна доска.

Элементарная схема просушивания, повсеместно присущая яме гаража. Она размещается продольно внутри гаража. Соответственно один край расположен возле приточных общегаражных входов, другой – у вытяжного канала. Открывая доски настила, появляется возможность приточному воздухопотоку частично попадать внутрь ямы, выходить через противоположный край, наполненным избытком влаги.

Способ 2:

• приток – воздуховодная труба, которая частично забирает свежий воздух от общегаражных вентиляционных отверстий внизу стены;
• вытяжка – воздуховод смежного подвала;

Приточный канал монтируется у края смотровой ямы. Приточный воздух из гаражных отверстий частично поступает по трубе, проходит через яму, которая соединена промежуточным воздуховодом с гаражным погребом. Далее поток направляется наружу через вытяжку погреба.

Способ 3:

• приточная труба оснащается вентилятором;
• вытягивающий проем также монтируется принудительным механизмом.

Воздухообмен производится механическим способом. Целесообразно для гаражных построек, месторасположение которых низины, почвы, наполненные влагой больше, чем обычно.

Свежий воздух нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал, установленный автомномно либо совмещенный с подвальным.

Варианты вентиляции в гараже

Проще всего своими руками смонтировать вентиляцию в собственном гараже в исполнении с естественной воздушной тягой. Для этого необходимо рассчитать диаметр труб на вытяжку и приток, а после пробить отверстия в стенах и/или крыше и установить эти воздуховоды. Главное потом не забыть про необходимость надежной герметизации просветов между трубой и бетоном, кирпичом или металлом стены.

Варианты оборудования вентиляционной шахты

По нормам тяга в гаражном помещении должна быть такой, чтобы весь объем воздуха полностью замещался в нем за час 6–10 раз. По минимуму это 180 кубов/час на 10 квадратов пола гаража. Чтобы обеспечить подобный естественный воздухообмен, на каждые 10 кв.м. необходима труба сечением около 15 см.

Приточное отверстие вентиляции следует располагать на высоте 15–20 см над землей на стене с дверью. Вытяжное должно размещаться напротив первого в крыше или в стене под потолком с подъемом воздуховода над кровлей порядка полуметра. Так тяга выйдет максимальной. При этом труба притока в сечении должна быть равной, а лучше немного меньше диаметра воздуховода-вытяжки. Если размеры сделать наоборот, то возможно опрокидывание тяги.

Схема расположения вентиляционных труб в гараже с ямой

Эффективность естественной вентиляции в гараже зависит от:

• разницы температур воздуха внутри и снаружи;
• наличия на улице ветра и его силы;
• разницы давления между верхней точкой вытяжки и нижней притока;
• места расположения вентиляционных труб на фасаде и степени их утепления.

Как расположить вентиляционную шахту для лучшей тяги

Факторов влияния немало. Поэтому нередко приходится делать систему вентиляции, функционирующую благодаря принудительной тяге воздушных масс. Здесь расчет параметров еще проще.

Трубы можно взять вдвое меньше, чем в рассматриваемом выше варианте. Все равно обмен воздуха будет производиться за счет работы вентилятора. Его мощность подбирается исходя из кубатуры гаража и необходимой кратности воздухообмена. В подавляющем большинстве случаев вполне хватает осевой канальной модели на 100 Вт.

Трубы и отверстия располагаются так же, как и в варианте с естественной тягой. При этом самостоятельно сделать вентиляцию с принудительным обменом зачастую проще. Воздуховоды требуются меньше в диаметре. А значит и дырки в стенах пробивать придется меньшего размера. Однако по затратам такая вентиляция за счет наличия электрооборудования выйдет дороже обычного аналога.

Схема воздушных потоков потоков при разных типах вентиляции

Если устанавливается вентилятор, то следует брать модель с таймером. Оставлять его постоянно включенным невыгодно по деньгам (счета за свет выйдут немалыми) и опасно из-за риска пожара. Работающее электрооборудование без присмотра надолго бросать не стоит.

Схема естественной вентиляции в гараже

А так можно задать нужный режим, чтобы вентилятор включался на некоторое время для полного замещения воздуха в помещении, а потом сразу отключался. Ведь выстраивается система вентилирования гаража, а не вентиляция в ванной комнате и туалете, где воздушная циркуляция должна быть непрерывной.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Схема механической вентиляции

Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.

Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.

На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.

Другие советы

• Из чего лучше строить гараж, рекомендации по выбору материалов для строительства гаража
• Как сделать гидроизоляцию в подвале гаража, гидроизоляция подвала гаража изнутри от грунтовых вод
• Как сделать лестницу в подвал гаража, устройство металлической/деревянной лестницы для гаражей

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Общая информация

Любое подземное помещение настоятельно рекомендуется оборудовать вентиляционной системой. Вентиляция в смотровой яме/подвале гаража необходима по многим причинам.

Самой очевидной является влажность и её негативные последствия. От появления конденсата страдают не только вещи, хранимые в подземном помещении, но и сам автомобиль тоже. Влажность поднимается в надземное пространство и начинает разъедать металлические части машины. Может пострадать и сама конструкция гаража.

Повышенная влажность провоцирует появление грибка и плесени. Они не самым лучшим образом влияют на стены, потолок и прочие конструкционные элементы.

Помимо этого, в подвале могут скапливаться газы и вредные вещества в газообразной форме. Если автовладелец регулярно проводит время в подземном помещении, то он рискует своим здоровьем.

Дышать таким составом будет вредно, человек может получить проблемы с кровообращением, головной болью, организм подвергается интоксикации. Иными словами, в смотровой яме, подвале или погребе должна быть установлена вентиляция.

Поскольку вентиляционная система в подземном помещении является лишь частью общей, гаражной схемы, то для определения норм притока воздуха следует взять стандартную СНИП-норму.

Согласно СНИП для одноместного гаража требуемый приток воздуха составляет 180 кубометров в час. То есть будет достаточно включить вентиляцию подземного помещения в вентиляцию гаража, в которой реализован данный объем притока-оттока.

Планировать вентиляцию лучше всего до окончания всех строительных и отделочных работ. Так вы сэкономите время и снизите трудозатраты. При желании и необходимости заняться монтажом вентиляционной системы можно и в уже готовом гаража. Но вы потратите гораздо больше времени и ресурсов.

В разделе про обустройство гаража вы можете прочитать еще множество интересных статей: про лестницу, самодельный подъёмник для автомобиля, освещение, недорогое утепление, вытяжку и отопление своими руками, обогреватели, печь для гаража на отработанном масле.

Естественная

Всего выделяют два типа вентиляции – естественную и механическую. Разница заключается в физических принципах, которые создают поток воздуха. От этого также зависят характеристики и возможности систем.

Разберем сначала первый вариант, естественную вентиляционную систему. В её основе лежит разность температур.

В гараже и во внешней среде температуры воздуха имеют разные значения. Из курса физики известно, что в таком случае будет возникать движение воздуха. Задача естественной системы – сделать это движение направленным, подчинить его своим потребностям. Для этого в гараже делают два отверстия – приток и отток.

Первое отверстие создает приток воздуха, то есть воздушный поток будет заходить в гаражное помещение через него. Второе будет служить выходом для отработанного воздуха. Размеры отверстий следует определять из перепадов температур, объемов гаражного помещения, а также количества автомобилей.

Механическая

Механическая или же принудительная вентиляционная система во многом избавлена от недостатков естественной вентиляции. Этого удалось добиться благодаря тому, что механическая вентиляция работает на других физических принципах.

Она не зависит от перепадов температур. Её монтажом лучше озаботиться также на этапе планирования гаража, в готовом гараже монтировать механическую вентиляцию будет намного сложнее.

Чтобы устранить зависимость от погодных условий, в механической вентиляции используют разнообразные устройства и приспособления, например, вентиляторы, дефлекторы и фильтры.

В самом стандартном случае в трубы вставляют вентиляторы, подключают их, и они обеспечивают принудительную циркуляцию воздуха. Стоимость таких устройств невелика, так как вентилятор – простое устройство, не требующее дорогостоящих компонентов.

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

• число этажей (уровней) в гаражном помещении;
• количество авто;
• наличие смотровой ямы;
• геометрические размеры помещения;
• длина воздуховода;
• площадь гаража;
• вид строительного материала;
• количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Сообщества › Гараж Мечты › Блог › Вентиляция гаража и ямы — посоветуйте.

На волне тем про вентиляцию, «зима близко» , решил тоже уточнить и наметить пути для доработок. Итак имеется: — гараж из силикатного кирпича в ряду, слева/справа/сзади соседи, площадь 21м2. — потолок — залитый бетон, утеплён 5см пенопласт и отражающая изоляция (пенофол) с заходом на стенки. — зимой эпизодически посещаем, во время посещений — оталиваю буржуйкой. — есть овощная яма, тонкая стенка и потолок (см. картинку) утеплены 3см пеноплексом. — есть центральная яма с люком по центру гаража, потолок утеплён 10см пенопласта, стена с овощной ямой — 10см пенопласта. — есть смотровая яма, ничем не утеплена. крышки — половая доска. — есть боковые (от смотровой) ямы, ничем не утеплены. — ворота со шторкой, до утепления потолка в гараже (прошлый год) на замке намерзала шуба. — пол — бетон, пол в ямах бетон. Овощную яму периодически (не в этом году) топит, боковые смотровой — редко топит.

На текущий момент не нравится — конденсат из пластиковых труб, капли конденсата на потолке ям. Влажность

в ямах. Хотелось бы «безопасно» (от ржавчины) хранить железяки для поделок в центральной яме, не захламляя гараж.

Из подобных постов, из комментариев нахватался немного разумных идей: — опустить трубу с пола гаража к полу в центральнойм подвале, отверстие имеется. — утеплить трубы из подвала против конденсата. — принудительная вентиляция по таймеру/датчику влажности вроде хорошо, но оставлять без присмотра не хотелось бы. — организовать приточную вентиляцию в гараж вроде надо но куда встроить не понимаю.
