Как правильно сделать вытяжку в подвале и погребе гаража

Схемы вентиляции для гаража с подвалом

Различается три варианта сети: естественная, принудительная и комбинированная. Все конструкции работают по принципу циркуляции воздуха, отличается организация сети. Для формирования схемы требуется две трубы или воздуховода – один на вход (приточный), второй – на выход (вытяжной).

Естественная вентиляция

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Работает по природному свойству нагретого воздуха подниматься, холодного – опускаться. Теплый пар с газами и компонентами поднимается вверх, выходит через естественные отверстия в крыше, через окно или щели в дверях. Приток свежего воздуха также поступает через двери и окна. Для интенсивности воздухообмена устанавливаются воздуховоды. Сеть энергонезависимая, может работать в любых условиях.

Плюсы:

  • простота монтажа;
  • невысокая стоимость;
  • удобство эксплуатации;
  • длительный срок службы;
  • отсутствие шума.

Главный минус – нестабильность работы в летнее время. Чтобы образовалась тяга, необходима разница давления и температур внутри и снаружи помещения. Летом в жару организовать вытяжку крайне сложно, зимой трубы промерзают, что также снижает эффективность системы.

Принудительная вентиляция

Принудительная схема вентиляции гаража стоит дороже, зато работает в любую погоду. Организация сети подразумевает применение автоматических или механических нагнетателей.

Плюсы принудительной вентиляции в гараже:

  1. Регулирование и контроль. Благодаря автоматическим нагнетателям хозяин может задать режим воздухообмена, отключить сеть или увеличить интенсивность циркуляции.
  2. Универсальность. Принудительный воздухообмен организуется в строениях любого типа, конструкции, этажности. Благодаря системе вентиляторов и трубопроводов нормальный приток и вытяжка формируются в ямах и погребах большого заглубления.

Есть минусы:

  • энергозависимость – без электропитания вентиляторы не заработают;
  • высокая цена – оборудование стоит довольно дорого.

Комбинированная система

Сеть организуется так: приток осуществляется естественным образом, вытяжка – принудительная. Для формирования системы применяется приточный воздуховод, а в трубу вытяжки устанавливается вентилятор.

Достоинства:

  • оперативность воздухообмена;
  • быстрое удаление продуктов отработки;
  • минимальные затраты;
  • максимальная эффективность.

Минусов сеть не имеет – вложения небольшие, сделать сможет начинающий мастер. При соблюдении технологии схема работает в любое время года.

Одной трубой

При наличии погреба с площадью до 5м2 для нормального воздухообмена используется небольшое отверстие на цоколе постройки. Отдушину закрывают металлической решёткой, которая предотвращает появление грызунов в хранилище. С наступлением зимы отверстие закрывают тканью, подобный материал будет препятствовать проникновению лишней влаги.

Отдушина, защищенная решеткой от вредителей

Вторым вариантом воздухообмена в небольшом подвале считается установка одной трубы, к которой в дальнейшем подсоединяются два канала: вытяжной и вентиляционный. В каждом из указанных трубопроводов устанавливают специальную задвижку, которая будет использоваться для регулирования интенсивности воздушных потоков.

Оптимальным вариантом для большого по площади подвала будет использование естественной вентиляции. Подобная система монтируется из двух оцинкованных или пластиковых труб. Первая магистраль служит для затягивания свежего воздуха, через вторую трубу уходит лишняя влага и отработанные газы, поэтому она устанавливается в верхней части помещения.

Принцип действия естественной вентиляцииОбратите внимание! Для предотвращения образования конденсата трубы утепляются плитами минеральной ваты.

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

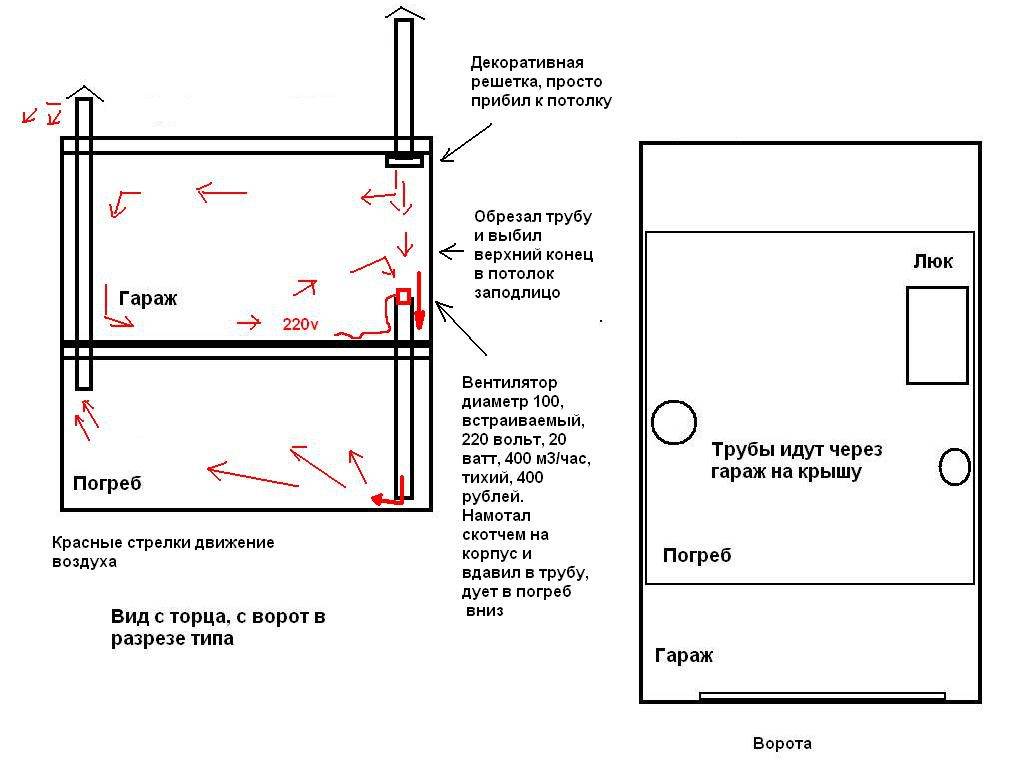

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

  • емкость для конденсата;
  • защитная решетка с мелкой сеткой для входящего отверстия;
  • козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

  • монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
  • монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Как смонтировать вытяжную трубу своими руками

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Какие трубы применяют для вентиляции погреба

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя

Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты

Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Делается специальный грибок, чтобы дождь не попал внутрь.
Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

  • Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
  • Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
  • Обязательно сделайте щель и напротив вытяжки.
  • Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная

От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами


Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Зачем нужна вентиляция подвала в гараже?

Для сохранения благоприятной микросреды подвального помещения крайне необходимо его постоянное эффективное проветривание, что обусловлено рядом причин:

  • В холодное время года земля вокруг подвала не промерзает, ее температура остается положительной, прогревая воздух помещения. Это создает высокий уровень влажности, который способствует постоянному скоплению конденсата.
  • Сырость пагубно влияет на деревянные элементы, части подвала, является благоприятной средой появления плесени, грибка, болезнетворных микроорганизмов, влаголюбивых насекомых. Это особенно опасно, если подвал предполагается использовать как хранилище для урожая.
  • Также крайне нежелательно поступление избытка влаги внутрь помещения гаража, где она будет оседать на металлических поверхностях, вызывая коррозию (автомобиля в частности).
  • Если рядом проходят грунтовые воды, высокая влажность будет сохранятся долгое время. Поэтому подвальное помещение должно просушиваться постоянно.
  • Кроме того, необходимо соблюдать определенный температурный режим, когда летом требуется прохлада, зимой – допустимый уровень тепла (если речь идет о хранении овощей, консервации).
  • При устройстве подвала под гаражом высока вероятность проникновения туда токсичных веществ, паров топлива, выхлопных газов и т.д. Пусть их будет малое количество, тем не менее это совсем не желательно.

Учитывая приведенные факторы, с уверенностью можно говорить о том, что правильная вентиляция гаража с подвалом просто необходима. При этом само гаражное помещение также должно хорошо проветриваться.

Расчет объема вентиляционного воздуха и сечения каналов

Современные методики расчета позволяют получать данные не только по движению воздушного потока, но и по направлению действия тепловой энергии, состоянию влажности в помещении и ее изменению, а также количеству загрязняющих элементов в атмосфере гаража или подвала. Такие расчеты очень значимы для промышленных предприятий, объектов социального и специального назначения.

Самый простой метод – расчет с использованием площади объекта. Предполагается, что на каждый 1 кв. м площади приходится 3 куб. м свежего воздуха ежечасно независимо от количества людей, находящихся в здании или помещении.

Второй способ устройства вентиляции учитывает количество человек, постоянно находящихся на объекте, каждому из которых необходимо выделить 60 куб. м чистого воздуха в час. Если есть дополнительные люди, приходящие на время, то выделяют еще 20 куб. м воздуха для расчета.

Третий метод наиболее сложный – по кратностям. В нем учитывается коэффициент количества полного замещения ненужного воздуха в каждом помещении здания. Эта цифра определяется по нормативной таблице.

Вентсистема подразделяется на два типа: канальная и бесканальная. Первый вариант предусматривает использование в гараже коробов для вентиляции с обязательным условием соотношения сторон 3:1. Это делается для уменьшения уровня шума, который возникает при движении воздушного потока внутри канала. Для выбора сечения вентканалов пользуются специальными таблицами, в которых габариты конструкции определяются по данным воздухообмена и скорости воздушного потока.

Функции и типы вентиляции

Обустройство эффективной вентиляционной системы защищает помещение и находящихся в нем периодически людей от влияния нескольких негативных параметров среды:

при похолодании в гараже, вследствие того, что тепло от земли нагревает его до температуры выше, чем на улице, появляется конденсат. С учетом того, что подвал находится ближе к земле, возникает дополнительная разница температур между ним и пространством самого гаража. Если в подвале хранятся овощи, заготовки, под действием тепла они начинают выделять влагу, которая образует дополнительный конденсат, а при снижении температуры – она выпадает как иней. Под влиянием данного фактора овощи гниют, в помещении появляется неприятный запах, а дополнительное содержание влаги в воздухе становится основной причиной коррозии кузова автомобиля и любых металлических элементов. Соответственно, эффективное вентилирование помещения – залог использования его по прямому назначению при устранении негативного влияния; работы, проводимые в гараже, а также жидкости для обслуживания автомобиля, которые в нем хранятся, приводят к тому, что в воздухе высоко содержание токсичных примесей. Негативное влияние на состояние воздушного пространства оказывают пары топлива, масла и смазки или продукты выхлопа

Чтобы исключить их воздействие, достичь необходимых параметров микроклимата для продуктов, хранящихся в погребе, и самого автомобиля, уберечь здоровье владельца, особенно в случае крупных ремонтных работ и продолжительного пребывания в помещении гаража, важно грамотно обустроить вентиляционную систему

Конечно же, для обеспечения необходимого притока и оттока воздуха, важно знать определенные принципы, однако, их не так уж много, и довольно просто сделать вентиляцию гаража своими руками. Прежде всего, необходимо определиться с типом вентиляции. В зависимости от используемого механизма, она классифицируется на:

В зависимости от используемого механизма, она классифицируется на:

Прежде всего, необходимо определиться с типом вентиляции. В зависимости от используемого механизма, она классифицируется на:

  • естественную;
  • механическую.

В соответствии с простотой выполнения и достаточной эффективностью обычно применяется естественный тип вентиляции. Если она правильно обустроена, такая система демонстрирует эффективность и продуктивность действия. Для того чтобы обустроить механическую вентиляцию, используются электровентиляторы вытяжного или приточного типа, схема действия которых может усложняться и автоматизироваться на основе электронного режима управления.

Кроме того, в соответствии с направлением воздушного потока, вентиляционная система классифицируется как:

  • приточная;
  • вытяжная.

Соответственно названию, они обеспечивают доступ необходимого воздуха в подвал и сам гараж или выведение загрязненного потока наружу. Но в соответствии с особенностями помещений, их функционального предназначения лучше всего скомбинировать оба типа и обустроить приточно-вытяжной тип вентиляционной системы.
