Проверка теплого пола с помощью мультиметра

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Что входит в состав теплых полов?

Полы с подогревом выполняются из электрических кабелей или с инфракрасной пленкой. В состав системы входят следующие элементы:

  1. Нагревательный кабель – источник тепла;
  2. Термодатчик для контроля нагрева кабеля;
  3. Терморегулятор, соединяющий элементы в конструкцию, запускает или отключает нагрев в зависимости от параметров температуры.

Особенности использования термостата

Терморегулятор автоматически корректирует подаваемое на провода напряжение. Он подключается к обычной электросети через фазный и нулевой провода и внешне напоминает небольшой выключатель. Его нагрев отслеживается расположенным рядом с проводами датчиком.

Человек задает минимальную температуру, по достижении которой система обогрева запускается. Кабель в такой конструкции может быть резистивный или с саморегуляцией колебаний градусов тепла и уровня сопротивления.

Какой кабель подходит для системы обогрева?

Расчеты системы обогрева во многом зависят от длины кабеля, изменения которой впоследствии нарушит функционирование всей конструкции и повредит изоляцию.

Используются двужильные кабели или пара одножильных. Провод с двумя жилами нельзя резать или монтировать в места с нагрузкой на пол, одножильные более универсальны.

Ремонт трубопровода

Перед началом ремонтных работ рекомендуется сделать следующее:

Схема расположения водяного теплого пола

  • Полностью перекрыть подачу воды в систему водяного теплого пола, слить из нее воду;
  • Снять напольное покрытие. Старайтесь демонтировать кафельную плитку так, чтобы не повредить соседние панели. Скребок или простой нож поможет аккуратно демонтировать плитку без повреждения соседних участков;
  • Расчистите область в поврежденном месте и приступайте к демонтажу стяжки.

Полностью разбирать напольное покрытие не нужно, достаточно определить место прорыва и сделать небольшое отверстие при помощи перфоратора. Отрежьте поврежденную трубу болгаркой и замените часть трубопровода целым куском. Для сваривания медных труб подойдет обыкновенная сварка. Для свода пластиковых конструкций понадобится специальный паяльник – устройство, которое разогревает пластиковые трубы изнутри.

Ремонт системы теплого пола

Для металлопластика и сшитого полиэтилена: очистите и развальцуйте конец отсоединенной трубы. Наденьте фитинги и запрессуйте трубы. Вставьте в фитинг целую трубу, и запрессуйте. Повторите эту операцию и для другого конца трубы. Отрежьте лишнюю часть трубы и запрессуйте соединение. Включите воду и проверьте герметичность. Если с трубопроводом все хорошо – можем восстанавливать стяжку.

Совет: заизолируйте концы трубопровода, чтобы в него не попал мусор и другая грязь. Сторонние предметы могут забить трубопровод и привести к очередной поломке отопительной системы.

  • Всегда учитывайте пожелания и советы производителя водяного пола;
  • При монтаже новой стяжки или частичном восстановлении напольного покрытия учитывайте местоположение трубопровода. Новый пол не должен оказывать сильное давление на трубы;

Как правильно подключить оборудование для водяного теплого пола

Место для нового терморегулятора лучше выбирать в такой части комнаты, где нет большого скопления мебели и бытовой техники. Практика показала, что игнорирование этого простого правила приводит к повреждению датчика, а в некоторых случаях и всей отопительной системы;
Не подключайте к электрическому теплому полу несертифицированное оборудование;
Не забывайте отключать электропитание в доме, даже если вы занимаетесь ремонтом водяного пола;
Не ведите ремонтные работы позже 20:00 и не начинайте раньше 9:00.

Измерение сопротивления мультиметром


При отсутствии нарушений показания мультиметра должны равняться единице

Когда в качестве напольного покрытия выбрана керамическая плитка, пока полностью не высохнут стяжка и плиточный клей, греющий кабель системы включать в сеть запрещено. Чтобы убедиться в работоспособности устройства, необходимо воспользоваться специальным прибором – проверить теплый пол мультиметром:

  1. На устройстве выставляют режим измерения сопротивления, устанавливают предел в 2000 Ом. Удостоверяются, что настроили мультиметр правильно. Для этого нужно закоротить его щупы – на экране должен показаться ноль.
  2. Находят греющий кабель и измеряют сопротивление между его жилами. Получилось значение 409 Ом.

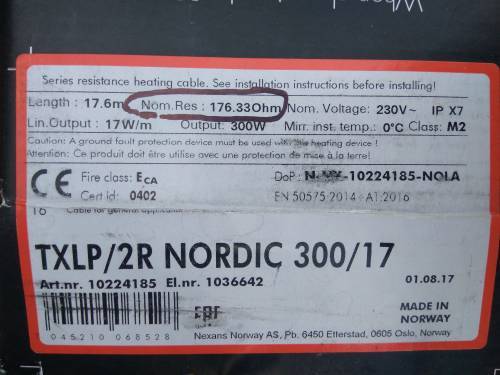

  3. Сравнивают полученный результат с указанными в паспорте устройства данными. Следует учитывать, что сопротивление теплого пола может зависеть от температуры окружающей среды и длины кабеля. Допустимой погрешностью считается разница в измерениях 10-15%. В данном случае в руководстве пользователя указано сопротивление 360 Ом. Разница между измерением и прописанным в документе значением составила 14%, что считается допустимым.
  4. Измеряют сопротивление изоляционного материала. Переводят мультиметр в режим 2000 кОм, и прозванивают каждую жилу кабеля. Показания прибора должны стремиться к единице, что подтверждает отсутствие нарушений целостности оплетки нагревательного элемента.

Пробную проверку желательно проводить на всех этапах работы с теплым полом. При покупке в магазине совместно с продавцом-консультантом, далее после монтажа системы, заливки стяжки и укладки керамической плитки.

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент полаНеисправность
ТерморегуляторВнутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.
ТермодатчикЭто, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.
Кабель нагревательныйКак правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

  • Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
  • Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
  • Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Проверка работоспособности терморегулятора

Терморегулятор это автоматический выключатель, который выполняет всего одну главную функцию — подача (отключение) напряжения на нагрузку. В качестве нагрузки может использоваться нагревательная секция, маты, ИК плёнка или другие электроприборы.

Подача (отключение) напряжения на теплый пол происходит в зависимости от показаний датчика температуры или по времени (для программируемых терморегуляторов).

Перед проверкой терморегулятора необходимо проверить правильность настроек программы (для программируемых терморегуляторов) и правильность выбора датчика температуры (установки перемычек для терморегуляторов с двумя датчиками температуры).

Схема подключения терморегулятора

Рассмотрим подключение простого и самого распространённого терморегулятора для теплого пола RTC 70.26.

Как видно на фото терморегулятор имеет колодку для подключения проводов.

Контакт №1 (L) — подключение фазы от розетки или щитка управления.
Контакт №2 (N) — подключение нулевого провода от розетки или щитка управления.
Контакт №3 (N) — подключение нулевого провода идущего к нагревательному элементу — тёплому полу.
Контакт №4 (L) — подключение фазы идущей к нагревательному элементу — тёплому полу.
Контакт №5 — свободный.
Контакты №6 и №7 — подключение двух проводов от датчика температуры (сенсора).
Обратите внимание, что на терморегуляторе указано сопротивление сенсора. Применение сенсора с другим сопротивлением приводит к неправильной работе терморегулятора

Самыми распространёнными являются датчики температуры на 6, 10 и 15 кОм. Например, терморегуляторы серии RTC комплектуются датчиками температуры 10 кОм.

Внимание! Все действия по подключению, замене терморегулятора или замене датчика температуры производятся при отключенном напряжении!

Проверка работоспособности терморегулятора для теплого пола

Последовательность проверки терморегулятора и датчика температуры.

  1. Проверяем правильность подключения проводов. Руководствуемся схемой подключения согласно паспорта. Для терморегуляторов серий RTC, ТС и Е можно руководствоваться схемой приведенной выше.
  2. Ставим регулятор температуры на минимум.
  3. Подаем напряжение на терморегулятор и проверяем напряжение приходящее на терморегулятор (контакты 1 и 2). Напряжение должно быть 220 В.
  4. Переводим тумблер в положение ВКЛ (ON).
  5. Поворачиваем регулятор температуры по часовой стрелке на максимум. У исправного терморегулятора при повышении температуры должно сработать реле (слышится щелчок). На контакты  №3 и №4 при этом подаются напряжение 220 В.

При уменьшении температуры (поворот регулятора против часовой стрелки) реле должно выключать подачу напряжения на тёплый пол. Это подтверждает факт работоспособности терморегулятора.

Если при увеличении температуры до максимума  на контактах №3 и №4 нет напряжения тогда проверяем датчик температуры.

Выявить неисправность датчика температуры просто, достаточно измерить его сопротивление и сопоставить с заявленными в паспорте. При нагревании датчика температуры его сопротивление уменьшается.

Температура и сопротивление 10 кОм-ного датчика пола

Температура, °ССопротивление, Ом
522070
1017960
2012091
308312
405827

Если сопротивление отличается от заявленного в паспорте, то необходимо заменить его. Стоимость датчика температуры на рынке от 200 до 300 рублей за штуку.

Примечание. В программируемых терморегуляторах в случае неисправности датчика температуры на панель выводится соответствующее сообщение.

Способы проверки работоспособности терморегулятора для теплого пола

Можно сделать проверку исправности терморегулятора путем замены на другой заведомо исправный терморегулятор. Если второго терморегулятора нет, то можно теплые полы подключить «напрямую» к сети 220 В минуя терморегулятор и убедится в работоспособности «тёплого пола».

Для этого:

  • отключаем напряжение;
  • к проводу подключенному к контакту 1 (L- фаза) подключаем провод 4 (L- фаза к нагрузке);
  • к проводу подключенному к контакту 2 (N-ноль) подключаем провод 3 (N-ноль нагрузка);
  • подаем напряжение и ждем некоторое время, например 1 час. Если пол становится тёплым, то значит неисправность в терморегуляторе.

Обесточиваем систему, производим замену неисправного терморегулятора на исправный.

Я рад если Вы смогли разобраться самостоятельно, если же остались вопросы, то звоните по телефонам, указанным на сайте и задайте вопрос — будем разбираться вместе.

Какие методы замера сопротивления теплого пола используются

Диагностика работоспособности системы включает визуальный осмотр и исследования я помощью мультиметра. Иногда достаточно оценить целостность всех элементов и комплектующих, чтобы сделать вывод о правильности функционирования конструкции. Но на практике часто встречаются скрытые поломки, которые невозможно идентифицировать без использования специализированного оборудования.

Сопротивление датчика температуры теплого пола является важнейшим параметром, который характеризует качество работы техники. Фиксация его показателей может дать ценную информацию, которая позволит сделать объективные выводы о поломке или неточности соединений. При визуальном осмотре выявляться следующие проблемы:

  • подгоревшие контакты;
  • отключенные элементы, подающие питание системе;
  • уровень напряжения на определенном участке цепи.

Для определения рабочего давления достаточно обратить внимание на соответствующий индикатор, который входит в состав терморегулятора. Некоторые модели предусматривают наличия дисплея, отображающего основные параметры работы. Приборная диагностика проводится после визуального осмотра

Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола

Приборная диагностика проводится после визуального осмотра. Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола.

Как проверить теплый пол без терморегулятора и мультиметра?

Если случилось такое, что под рукой нет мультиметра, то проверку можно выполнить и без него.

Целостность нагревательной жили можно проверить, подав напряжение 220В на несколько минут.

Исправный кабель станет теплым. Целостность изоляции между нагревательной жилой и заземляющим экраном, можно проверить подключив секцию к линии электропитания, которая снабжена устройством защиты от утечки тока (УЗО).

Если УЗО не сработает, то теплый пол исправен. Однако такую проверку следует проводить, только при отсутствии измерительных приборов.

Обращайтесь к нашим менеджерам, они с радостью ответят на все вопросы.

Телефоны вы можете найти на любой станице сайта или заказать “обратный звонок”.

Так же на сайте представлен большой выбор теплых полов по отличной цене. Поверьте, у нас самые лучшие цены.

Приятных вам покупок.

Электрический теплый пол неспроста завоевал симпатии многих потребителей. Ведь в отличие от традиционного типа обогрева, данный вид отопления обладает целым рядом существенных преимуществ.

Среди которых можно выделить высокий КПД (тепло равномерно распределяется по всему помещению по направлению снизу-вверх), безупречные эстетические свойства (отсутствуют видимые радиаторы), великолепные потребительские критерии, а также широкое разнообразие нагревательных систем.

Однако, порой пользователи могут столкнуться с необходимостью ремонта теплого пола. Поэтому о том, как произвести проверку электрического теплого пола на работоспособность мы и хотели бы поговорить в данном материале.

Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции

Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.

Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.

Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.

Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.

Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.

Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.

Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.

Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.

Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.

Инфракрасный теплый пол можно включать сразу после монтажа.

Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.

Проверять исправность приобретенной продукции необходимо на нескольких этапах.
