Как правильно измерить диагональ фундамента

Рекомендации специалистов

Благодаря опыту профессионалов процесс разметки участка можно облегчить и сделать с помощью следующих советов:

  • нить должна быть натянута прочно, без провисаний, вырывания колышек; поврежденная нить не даст точных размеров основания;
  • колышки можно сделать самостоятельно из остатков арматуры, они прекрасно устанавливаются в почву и прочно фиксируются;
  • всегда ориентируйтесь на внешние границы земельного участка и на проект дома или пристройки;
  • не убирайте нити до завершения всех работ;
  • по возможности используйте профессиональные приборы;
  • если не уверены в своих силах, обратитесь за помощью к профессионалам.

Построение прямоугольника

После выравнивания угла в 90 градусов, на шнуре длины делают отметку 8 м, а на шнуре ширины 6 м. Дальше переходят к третьей стороне. Натягивают третий шнур перпендикулярно первому и скрепляют на отметке 8 м.

Четвертый шнур натягивают перпендикулярно второму и скрепляют на отметке 6 м. Чтобы получить четырехугольник с прямыми углами необходимо, чтобы обе отметки на третьем и четвертом шнурах совпали.

Если длины диагоналей четырехугольника одинаковые, то получен прямоугольник. Но диагонали могут быть одинаковые и в равнобедренной трапеции. Поэтому главным условием построения правильного прямоугольника является наличие угла 90º, а в равнобедренной трапеции таких углов нет.

Этот способ является внешней разметкой. Она подходит для плитного фундамента. При изготовлении фундаментной основы ленточного типа производят разметку по внутреннему периметру, с учетом ширины ленты.

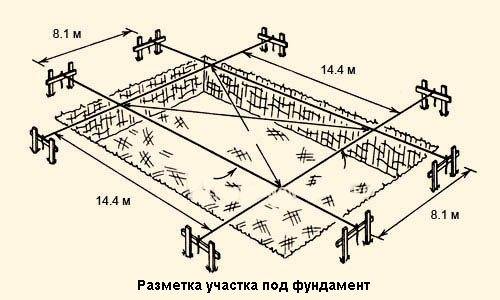

Обноски устанавливают за пределами траншей. Они состоят из попарно вбитых столбиков, соединенных планкой. Установка обноски является ответственным моментом. Их монтируют так, чтобы верхние части планок были на одном уровне. Для этого и требуется гидроуровень. Шнуры, натянутые на верхние планки, будут служить нулевой горизонтальной отметкой опоры.

Как перевести дюймы в сантиметры

Значение от которого нужно отталкиваться — один дюйм. Он = 2.54 см. Как узнать какая диагональ у телевизора? Нужно выполнить следующие действия:

  • замерить 2 стороны телеэкрана: верх и боковую часть (линейкой/рулеткой);
  • вывести два цифровых значения в квадрате. После — суммировать;
  • извлечь корень и поделить на 2.54 (округление к меньшему).

Таблица сравнения диагоналей

Наглядный обзор показателей:

ДюймыСантиметры
22”56
32”82
37”94
40”102
42”107
50”127
55”140
60”152
65”165
70”178
75”191
85”216
100”254

Если показатель умножить на 2,54 и скруглить к большему — получите цифру в сантиметрах.

Полезные советы

Разметить фундаментное основание для дома своими руками помогут следующие советы:

  • прежде чем приступать к разметке, проверьте, соблюдены ли отступы от красной линии и границ участка, предписанные в разрешительной документации на застройку;
  • чтобы линии шнуров пролегали максимально точно, рекомендуется использовать колышки небольшого диаметра – идеально подходят обрезки арматурных стержней диаметром 10-12 мм, они легко входят в грунт и прочно держатся в нем;
  • шнур требуется крепить в натяг, чтобы он не отклонялся из-за мешающейся высокой травы и т.п.;
  • не следует убирать шнуры, пока не будет прокопана траншея, чтобы не потерять точность разметки;
  • на этапе установки опалубки и после заливки бетона, либо при возведении опор под ростверк, проверяйте диагонали, чтобы возведенный дом имел прямые углы и прочно стоял на фундаментном основании.

Сделанный собственноручно фундамент будет равномерно распределять нагрузку на грунт при условии правильной разметки и соблюдения технологии монтажа.

Как узнать диагональ своего ноутбука

В определенных ситуациях пользователю может понадобиться информация о диагонали экрана в ноутбуке или мониторе персонального компьютера. Поскольку на глаз определить ее удается далеко не каждому, несмотря на наличие стандартов в размерной сетке, остается прибегнуть к альтернативным вариантам решения этого вопроса.

Узнаем диагональ экрана ноутбука

Есть сразу несколько способов определения диагонали, позволяющих быстро узнать необходимую информацию. Сперва перечислим те, что требуют от пользователя минимального количества сил и временных затрат.

Проще всего это сделать, отыскав наклейку на корпусе устройства. Обычно здесь располагается основная информация, включая размер экрана.

Если подобной наклейки вы не нашли или на ней не указаны нужные данные, используйте интернет. Зная модель своего ноутбука, можно вбить в поисковик его название и отыскать среди сайтов тот, где будут указаны характеристики, в том числе размер экрана. Этим сайтом может быть Яндекс.Маркет, официальный ресурс производителя, любой другой веб-сервис или просто заголовки результатов по вашему запросу.

Пользователям, которые не знают модели ноутбука, могут отыскать техническую документацию либо упаковку устройства — там всегда указываются интересующие данные касательно приобретенной модели переносного ПК.

В ситуации, когда всеми этими методами не удается воспользоваться, предлагаем ознакомиться с двумя другими вариантами, более сложными, но действенными.

Способ 1: Сторонние программы

Существует множество программ, предоставляющих подробную техническую информацию об устройстве. Наиболее популярной и информативной является AIDA64, отображающая сведения и об экране в том числе. У этой программы есть 30-дневный пробный период, которого более чем достаточно для поиска ответа на поставленный вопрос.

  1. Установите программу и запустите ее.
  2. Разверните вкладку «Отображение» и перейдите в подраздел «Монитор».

Справа найдите строку «Тип монитора» и та цифра, которая будет указана напротив заголовка, означает диагональ экрана в дюймах.

Если программный вариант определения — не ваш случай, переходим к следующему.

Способ 2: Ручной замер

Простой метод, требующий от вас любого измерительного инструмента – линейки, рулетки, ленточного сантиметра.

  1. Приложите начало линейки к любому нижнему углу экрана. Протяните ее до противоположного верхнего угла (слева направо или справа налево) и посмотрите цифру в сантиметрах.

Поделите полученный результат на 2,54 (1 дюйм = 2,54 см). Например, у нас по результатам измерения получилось 56 см, выполняем деление: 56 ÷ 2,54 = 22,04. Округляем до целого числа и получаем результат 22″, точно такой же отобразила AIDA64 из Способа 1.

Вы узнали несколько легких методов определения диагонали экрана ноутбука или компьютера. Как видите, это легко сделать даже в условиях полного отсутствия технических данных и интернета. Эти знания могут быть полезными как для определения диагонали своего устройства, так и при выборе б/у девайса, где следует не полагаться на информацию, предоставляемую продавцом, а скрупулезно проверять все самостоятельно.

Что такое разбивка

Прежде чем приступать к строительству дома или даже отправляться за материалами, необходимо определить тип будущей постройки и разработать план действий. Он включает подробную схему расположения здания на участке, особенности фундамента и все размеры. После этого можно начинать делать разбивку под фундамент дома. Сразу стоит оговориться, что работа эта довольно специфическая, и если вы не уверены в своих возможностях, лучшим решением будет обратиться за помощью к геодезистам. В особенности это касается неровных участков с сильными перепадами по высоте и откосами, расположенными поблизости от водоемов или оврагов. В противном случае в будущем могут возникнуть проблемы, сопряженные со значительной усадкой основания дома. Цена разбивки осей фундамента зависит от сложности и объемов работы.

Разбивка состоит в перенесении габаритных осей будущего здания, а также разметке линий его основания непосредственно на земле. Подобная работа предшествует рытью траншеи или котлована для заливки фундамента. Габаритная ось представляет собой условную направляющую, которая обозначает центр или границы размещения конструктивных перекрытий и функциональных элементов (опалубки). Направляющие должны соответствовать размерам всех несущих элементов и фундамента в целом.

Для разбивки фундамента своими руками вам понадобятся следующие материалы:

  • молоток;
  • яркая краска (красная);
  • ветошь яркого цвета (красная);
  • доски;
  • деревянные колышки либо металлические бруски (можно отрезки арматуры) длиной от 100 см и больше;
  • бечевка либо проволока;
  • рулетка;
  • гвозди.

Для правильной разбивки фундамента необходимо постоянно проверять все углы обноски – они должны быть идеально ровными. В противном случае и стены будут стоять под углом, и ни о какой прочности строения не может быть и речи

Если вы будете делать перекрытие со стандартными элементами, важно в точности перенести все размеры осей на основание. Не ленитесь производить все замеры и проверять результат по 2-3 раза

В этом случае поговорка, рекомендующая 7 раз отмерить очень кстати

В этом случае поговорка, рекомендующая 7 раз отмерить очень кстати.

Нахождение третьего и четвертого углов

В расчетах используется теорема Пифагора

Соответствие частей треугольника, вдоль которых на участке отмечен прямой угол, можно проверить по теореме Пифагора. Это выражается формулой a² + b² = c²: квадрат гипотенузы равен сумме квадратов катетов.

Чтобы рассчитать длину соединительной гипотенузы, необходимо вычислить квадрат расстояния на кабеле с квадратом другой стороны угла и сложить полученные значения. Из результата вычислите квадратный корень, чтобы получить длину гипотенузы. Это позволит выровнять диагональ прямоугольника, чтобы получить идеальный прямой угол.

Третий и четвертый углы располагаются аналогично по исходной вершине и существующей стороне. После установки последнего угла диагонали и противоположные стороны на рисунке проверяются для сравнения. Кабель не растягивается в длину, чтобы не искажать измерения.

Источник – https://strojdvor.ru/fundament/kak-rasschitat-diagonal/

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

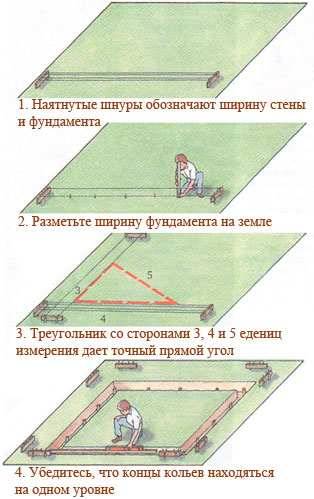

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Выравнивание величины прямоугольника


В прямоугольнике все углы должны равняться 90°, иначе получится неравнобедренная фигура с перекосами стен. Абрис фундамента имеет наружную и внутреннюю сторону, поэтому требование к прямоугольности касается обоих контуров. Легче всего выровнять величину для дома простой прямоугольной формы, который имеет четыре стены.

Иногда фундаменты в плане имеют сложное строение, например, делаются дополнительные монолитные ленты под пристройку или веранду, а каминный зал рассматривается как вынесенное помещение. В таком случае разметка усложняется тем, что площадь дома будет складываться из отдельных прямоугольников, которые размечаются отдельно.

Каждая фигура после распланировки поверяется на соответствие с другими частями и между составными элементами также устанавливаются прямые углы. Первоначальная сторона привязывается к какой-нибудь основе на местности, которая выглядит прямолинейно. Это может быть ограда, забор, трамвайные пути или бордюр асфальтированной трассы. От этой линии откладывается одинаковое расстояние для обозначения первой стороны искомого плана фундамента.

После окончательной разметки нужно правильно рассчитать диагональ и сравнить расстояние между первой-третьей и второй-четвертой вершиной прямоугольника на местности. Должны получиться идеально одинаковые расстояния. Проверяют и длину противоположных сторон, которые также должны быть равны.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители.

Ленточный.
Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.

Столбчатый.
Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.

Монолитный.
В данном случае в роли фундамента выступает цельная плита

Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность

Свайный.
Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах

Он подходит для строительства оснований под тяжелые дома.

Винтовой.
По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Как вывести диагональ опалубки?

Для упрощения постройки правильной опалубки я делал длину стенок абсолютно равной. Поэтому перекос может получиться только в виде ромба. На рисунке умышлено увеличена степень перекоса опалубки для наглядности. Для исправления ситуации поступили так:

Такое комбинированное перемещение одной из сторон опалубки (северной на рисунке) не было слишком трудном, поскольку колья и первоначальное расположение опалубки соответствовали правильному положению. Поэтому смещение диагонали было минимальным и усилия по «корректировке» положения щитов не вызывали механического напряжения и усилий.

Способ установки углов по равным диагоналям можно использовать только при условии равенства сторон. Равенства диагоналей

будет достаточно!

Для сторон опалубки с большим размером возможно применить правило «золотого» треугольника. Если такой треугольник, согласно теореме Пифагора, имеет стороны 3, 4, то гипотенуза равна 5 единицам. Таким образом, достаточно отмерить на сторонах опалубки части кратные 3 и 4 у вершины прямого угла и тогда расстояние между контрольными точками будет 5 частей! Это и будет гарантией прямых углов и равенства диагоналей!

Для осуществления правильного планирования монтажа опалубки

очень рекомендую использовать метод обноски, который позволяет в любое время монтажных работ производить сверку углов, снимать и повторно устанавливать шнуры периметра фундамента.

Перед заливкой фундамента не поленитесь еще раз проверить диагонали. Это лишним не будет! Бетон невозможно легко и быстро поправить. Ошибки исправлять очень дорого и долго. Фундамент для сруба имеет больше требований к качеству чем фундамент для каменного дома. Раствором уже ничего не выровнять!

Не забудьте перед заливкой для ее легкого демонтажа!

Как это ни странно, но абсолютно все экраны, начиная с дисплеев мониторов, смартфонов и телевизоров, принято считать в дюймах. Причем, при оценке размера видимой рабочей области, указывается именно диагональ, а не ширина и высота. Мы расскажем, почему так принято и что нужно учесть при измерении диагонали экрана телевизора.

Современные телевизоры становятся больше в размерах и тоньше – уже появились модели с диагональю 65 дюймов и толщиной всего 6 мм. Их даже можно вешать на стенку в качестве живых обоев. Поменялось и предназначение самого устройства – теперь это не просто окно в мир телеэфира, но и целый медиацентр с фантастическим качеством изображения, превосходящий по цветовой насыщенности и разрешению картинку и звуковые эффекты в настоящем кинотеатре.

Xiaomi Mi TV 4 с диагональю экрана 65 дюймов и толщиной около 8 мм Чтобы понять, есть ли в вашей квартире возможность установить ТВ-приемник определенного размера, нужно знать, как измеряется диагональ телевизора. Если вы намерены узнать, какой телевизор у вас был, чтобы купить аппарат существенно большего или наоборот, не намного больше в габаритах, но более современный, есть два способа узнать его размеры.

Кроме того, если вы приобретаете у кого-то телевизор с рук, было бы неплохо узнать точный размер диагонали, т.к. в этом деле каждый дюйм на счету.

Первый способ – взглянуть на тыльную сторону телевизора и найти название и индекс модели. Если у вас нет возможности сделать это, например, аппарат закреплен на стене, то можно поискать инструкцию к телеприемнику, на которой прямо на обложке будет указан индекс. Именно в нем первыми цифрами указана диагональ экрана, например, Samsung UE43NU7100U – 43 дюйма.

Вы можете измерить размер дисплея и более традиционными методами, а именно с помощью рулетки, линейки или простого листа бумаги. Но тогда вам придется выполнить кое-какие вычисления, а значит понадобиться и ручка.

Как это ни дико звучит, но современные телевизоры стали настолько огромными, что метровой (портняжной) линейки может не хватить для измерения диагонали. Поэтому лучше сразу позаботиться о 3 или 5 метровой рулетке. Если под рукой не оказалось этого распространенного инструмента, можно использовать и нитку, которую затем можно измерить чертежной линейкой. Но нитка может тянуться, так, что в этом случае погрешности в полдюйма не избежать.

Как выбрать оптимальную диагональ телевизора

Надеемся, вы поняли, что ориентироваться только на габариты телека не стоит. Лучше подыскать разрешение с нужной пропорцией сторон. Диагональ должна быть на контрасте с квадратурой помещения. Тогда сможете наслаждаться качеством «пикчерз» и забыть о дискомфорте.

В тему: Оптимальная диагональ телевизора — гайд в 3 пунктах о выборе размера экрана

Для маленькой комнаты до 20 квадратных метров лучше подбирать телеэкраны с диагональю до 40” (16:9 и 1920х1080р). Если же брать монитор поменьше, картинка не будет четкой и яркой. Покупая для комнатушки огромную диагональ от 40” (например, LG 49UM7100PLB), будете быстро ощущать усталость в глазах.

Технику для дома нужно выбирать с учетом стоимости, габаритов и техособенностей. А чтобы не ошибиться с объемами, лучше самим вымерять диагональ. Таким образом, как это описано в данном описании.

Диагональ Фундамента

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента. Обе диагонали фундамента должны быть одного размера. Второй способ разметки небольшого фундамента, – это пойти от противного .

Сразу посчитать периметр, диагонали и сплести своеобразную паутину . Разметка диагоналей фундамента для бани. Правильная разбивка фундамента. – Продолжительность: 36:42 Виктор Головин 252 986 просмотров. У вас также появится и диагональ.

Вследствие этого, найти точку для четвертого из углов – это ужеПодобным образом размечается внешний периметр фундамента. Если он плитного типаОбщие правила для разметки фундамента Построение прямоугольного фундамента15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеемДиагональ, соответственно метр. Рассчитав все на бумаге, я купил нужное количество шнурка и попросту отмерил весь периметр фундамента.

Как измерить диагональ комнаты, фундамента, окна или дверного проема? Диагональ- это линия соединяющая противоположные углы. Схема разметки фундамента. Тем же методом найдите четвертый угол. Измерьте длину диагоналей, они должны быть равны. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали.

23 июл диагональ фундамента. Вероника Разметка диагоналей фундамента для бани. Как найти самый высокий угол фундамента?23 июл диагональ фундамента. Вероника Правильная разбивка фундамента. – Duration: Разметка диагоналей фундамента для бани. 25 апр Найдите диагональ прямоугольника ABCD, если стороны Разметка диагоналей фундамента для бани. – Duration: 15 дек Правильная разбивка фундамента. Виктор Головин Значит для дома 10х10 диагональ будет м. Так можно посчитать Пифагора) Построение прямоугольного фундамента (метод паутина) число будет являться длинной нашей диагонали соединяющей наши отрезки. 14 сен В разметке фундамента эти самые диагонали участвуют в качестве радиусов дуг, поэтому проверять их — лишняя трата времени.

По теореме Пифагора, зная размеры будущего фундамента, вычисляем диагональ. Отмеряем один шнур большего размера, чем длина второй стены Единицы могут быть любые – метры, сажени или длина какой-то мерной палочки. Т. е. при разметке фундамента диагонали прямоугольника должны Измерения очень просты: берем рулетку и меряем диагонали. Если длина диагоналей совпала, значит границы фундамента мы разметили правильно Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, горизонтальности необходимо проверить диагонали фундамента. алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Уложенный, выровненный по диагонали, привязанный шпильками к фундаменту намертво.

Ну, и начинаем потихоньку материал ебать – пилить-колотить алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Даже эта статья многими будет просмотрена по диагонали из-за своего немалого (ха-ха Если быть конкретнее, то в области английского языка, на фундаменте которого стоит вся Хоть и делаешь на компе для галочки, но всё равно по диагонали читаешь боевые уставы, пособия по СиУО, РБР. Началось возведение свайных фундаментов моста в Крым. На другой стороне перекрёстка, по диагонали от этих церквей ещё недавно находился что в 19 веке, колокольню этого храма надстроили, в результате чего просел фундамент, в при моих 45 град, ступенька 200 как раз ложится во всю длинну диагонали 150х150. ну почти 🙂 Забурил фундамент и установил анкеры. привез металл, тем же вечером установил раму лежащего в основании пирамиды служит точка пересечения его диагоналей). Труба выводится под уклоном для самостоятельного стока воды за пределы фундамента.

Диагональ Фундамента

Чтоб правильно рассчитать и выставить диагональ фундамента или опалубки фундамента — очень хорошо нанять спецов. Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента. Обе диагонали фундамента должны быть одного размера. Второй способ разметки небольшого фундамента, — это пойти от противного .

Сразу посчитать периметр, диагонали и сплести своеобразную паутину . Разметка диагоналей фундамента для бани. Правильная разбивка фундамента. — Продолжительность: 36:42 Виктор Головин 252 986 просмотров. У вас также появится и диагональ.

Вследствие этого, найти точку для четвертого из углов – это ужеПодобным образом размечается внешний периметр фундамента. Если он плитного типаОбщие правила для разметки фундамента Построение прямоугольного фундамента15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеемДиагональ, соответственно метр. Рассчитав все на бумаге, я купил нужное количество шнурка и попросту отмерил весь периметр фундамента.

Как измерить диагональ комнаты, фундамента, окна или дверного проема? Диагональ- это линия соединяющая противоположные углы. Схема разметки фундамента. Тем же методом найдите четвертый угол. Измерьте длину диагоналей, они должны быть равны. Если фундамент представляет собой прямоугольник на плане, правильность углов можно проверить, измерив его диагонали.

23 июл диагональ фундамента. Вероника Разметка диагоналей фундамента для бани. Как найти самый высокий угол фундамента?23 июл диагональ фундамента. Вероника Правильная разбивка фундамента. — Duration: Разметка диагоналей фундамента для бани. 25 апр Найдите диагональ прямоугольника ABCD, если стороны Разметка диагоналей фундамента для бани. — Duration: 15 дек Правильная разбивка фундамента. Виктор Головин Значит для дома 10х10 диагональ будет м. Так можно посчитать Пифагора) Построение прямоугольного фундамента (метод паутина) число будет являться длинной нашей диагонали соединяющей наши отрезки. 14 сен В разметке фундамента эти самые диагонали участвуют в качестве радиусов дуг, поэтому проверять их — лишняя трата времени.

По теореме Пифагора, зная размеры будущего фундамента, вычисляем диагональ. Отмеряем один шнур большего размера, чем длина второй стены Единицы могут быть любые – метры, сажени или длина какой-то мерной палочки. Т. е. при разметке фундамента диагонали прямоугольника должны Измерения очень просты: берем рулетку и меряем диагонали. Если длина диагоналей совпала, значит границы фундамента мы разметили правильно Цоколь – это верхняя (надземная) часть фундамента или нижняя часть стены, горизонтальности необходимо проверить диагонали фундамента. алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Уложенный, выровненный по диагонали, привязанный шпильками к фундаменту намертво.

Ну, и начинаем потихоньку материал ебать — пилить-колотить алфавит и начинает диктовать правила жизни которые затем становятся Священным писанием и ложатся в фундамент той или иной религии. 3. Читаем правую диагональ. Даже эта статья многими будет просмотрена по диагонали из-за своего немалого (ха-ха Если быть конкретнее, то в области английского языка, на фундаменте которого стоит вся Хоть и делаешь на компе для галочки, но всё равно по диагонали читаешь боевые уставы, пособия по СиУО, РБР. Началось возведение свайных фундаментов моста в Крым. На другой стороне перекрёстка, по диагонали от этих церквей ещё недавно находился что в 19 веке, колокольню этого храма надстроили, в результате чего просел фундамент, в при моих 45 град, ступенька 200 как раз ложится во всю длинну диагонали 150х150. ну почти Забурил фундамент и установил анкеры. привез металл, тем же вечером установил раму лежащего в основании пирамиды служит точка пересечения его диагоналей). Труба выводится под уклоном для самостоятельного стока воды за пределы фундамента.

От чего зависит нанесение разметки

В зависимости от типа фундамента нанесение линий разметки происходит разными способами:

  • для монолитного (достаточно лишь наметить внешние границы);
  • для ленточного (замерить толщину стен и проложить линии внутренних границ);
  • для столбчатого (отмечается местоположение каждой опоры).

Еще один момент, который нужно учесть до разметки фундамента – форма основания дома. Наиболее часто встречаются правильные прямоугольники, но по проекту дом или другое сооружение может иметь неправильное основание. Для этого разметку наносят сначала по прямоугольнику, а затем добавляют к нему дополнительные элементы. Это значительно облегчает работы и сохраняет точность.

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Необходимые инструменты для работы

Инструменты для разметки фундамента Во время рытья траншей экскаватором убирают шнуры, которые натянуты с выносом от углов, а места сторон отмечают на грунте посыпкой контрастным веществом, например, светлым песком или мелом. Элементы обноски красят яркой краской, чтобы экскаваторщик мог их увидеть и не наехать на разметочные части. После рытья траншеи шнуры натягивают на старое место и проверяют расположение ям или котлованов.

Расчет диагонали фундамента ведется с применением инструментов и приспособлений:

  • колья из древесины или ровной арматуры, без кривизны;
  • ровные куски металлического профиля или сухой рейки по 2 – 2,5 метра для горизонтального переноса точек;
  • капроновый шнур или крепкий шпагат;
  • гвозди, шурупы или саморезы;
  • угольник, рулетка, молоток, ножницы;
  • отвес, водяной или лазерный уровень.

Геодезисты используют теодолит, чтобы размечать углы и давать отметки по высоте. У частников нет такого инструмента, для работы с ним требуется навык. Правильно измерить диагональ дома можно с помощью простых приспособлений.

На угольник закрепляют лазерные указки и строительный уровень — такое приспособление покажет высокую точность при разметке. Продаются транспортиры и угольники большого размера, лучше взять такие, чтобы было удобнее переносить линии плана на местность. Первоначальная разметка очень важна для начала строительства, поэтому желательно высчитать диагональ несколько раз, чтобы быть уверенным в правильности работы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
