Как правильно сделать подушку под фундамент

Зачем нужна?

При несоблюдении строительных норм, некачественном проведении заливки материала, в конструкции фундамента быстро появляются деформации, стены покроются трещинами, двери и окна перестанут закрываться, появятся сквозняки. Важный элемент жилья — промежуточная прокладка между фундаментной основой и грунтом, которая служит амортизатором для несущего элемента сооружения, защищая его от деформаций.

Конструкция под основу дома бывает 3 вариантов:

  • Из песка. Простой и бюджетный вид прокладки. Применяется при сооружении одноэтажной постройки из дерева. Фундаментная траншея засыпается слоем материала толщиной в 250 мм. Такое сооружение надежно выполняет свое функциональное назначение.
  • Из щебенки. Отсев имеет хорошие прочностные качества, он используется при строительстве двухэтажных сооружений. Подушка равномерно перераспределяет возникающие нагрузки на фундамент. Основное условие монтажа насыпных прокладок — нужно сделать трамбование материала. Без выполнения таких работ основа дома начнет делать усадку.
  • Из бетона. Самый надежный вариант сооружения, его преимущество — высокая прочность. Обеспечивает надежную защиту несущей конструкции дома от деформаций и влаги, основной недостаток — большая стоимость. Рекомендуется монтаж при строительстве строений из кирпичей и бетонных блоков.

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

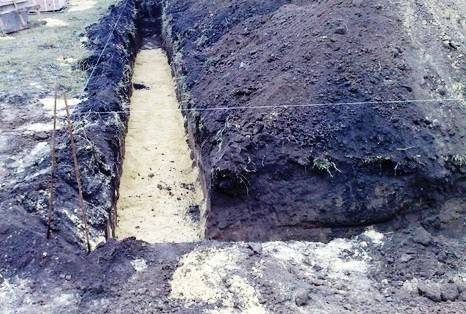

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

  • строительная площадка очищается от растительности и другого мусора;
  • почва выравнивается;
  • насыпается слой щебенки, высота которого составляет десять сантиметров;
  • выполняется трамбование;
  • по всему периметру подушки монтируется опалубочная конструкция;
  • вся площадка перед заливкой раствора армируется стальными прутьями;
  • заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
  • раствор тщательно трамбуется глубинными вибраторами;
  • до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Полезные советы при строительстве фундамента

Какие имеются простые способы, что сделать строительство ленточного фундамента как можно легче, без лишних хлопот? Следует натянуть веревку, используя ее уровень, и в дальнейшем при выполнении работ ориентироваться на данный показатель при наполнении песком освободившегося пространства. После заполнения дна котлована песком полив водой обязателен. Что касается трамбовки песка, то она может быть выполнена любым доступным для вас способом. В данном случае решающим фактором является результат этого этапа работы, поэтому ее тщательность – на первом месте. В любом случае вы должны получить подушку высоко качества под ленточный фундамент.

Иногда для строительства выделяются участки, имеющие довольно высокий уровень стояния грунтовых вод, и у будущего домовладельца возникает ряд трудностей, связанных с созданием фундамента. Риск промерзания в подобных случаях возрастает в разы, не говоря уже о том, что нередко почва вспучивается. Поэтому прежде, чем делать фундамент, начинать глобальное строительство, просчитайте такие моменты. Если вода будет периодически заливать песчаную подушку, то ее изначальное предназначение будет потеряно.

Достоинства и недостатки

Обустраивая фундамент на почвенном участке, где не рекомендуется устраивать песчаную подушку, выбирается вариант из бетонного материала. Достоинствами такого слоя считаются:

  • данный дополнительный вариант бетонной основы создает возможности для установки арматурного каркаса на поверхности, отличающейся повышенными показателями прочности и жесткости;
  • работая с бетонной смесью в зимний период, монтаж опалубочной конструкции и заливка растворной смеси упрощаются. Следовательно, при заливке под фундамент подушки из бетона не возникает никаких проблем;
  • применяемый дополнительный слой бетона укрепляет основание сооружения, позволяя сократить финансовые затраты на приобретение бетонной смеси высокого качества;
  • для создания бетонного подстилающего слоя больших денежных расходов не требуется;
  • бетон способен противостоять воздействию открытого пламени, и за счет этого данный показатель увеличивается для всего основания;
  • строительный материал отличается длительным эксплуатационным периодом, так что ваша подушка прослужит вам долгое время;
  • бетонная конструкция отличается надежностью и прочностью.

Кроме того, смесь, замешанная на основе песка, цементного материала и воды, оказывает негативное влияние на окружающую природу.

Из чего еще можно изготовить подушку

Для подушки под фундамент можно использовать практически любые материалы, которые будут иметь хорошее сопротивление на сжатие.

Иногда, для строительства больших и тяжелых зданий, используются прослойки, изготовленные из бетона . Они достаточно надежны и обладают большой прочностью, и их можно использовать для построек любой этажности и веса.

Для обустройства бетонной подушки нужно:

  • Засыпать в траншею гравий, слоем не более 10 см и его утрамбовать.
  • Установить опалубку, высота которой не должна превышать 30 см.
  • Для увеличения прочности бетонной подушки провести армирование. В качестве армирующего материала можно использовать бут или арматурные пруты.
  • Залить бетонную смесь в подготовленную траншею.
  • Бетон тщательно распределить по всему периметру и утрамбовать строительным вибратором.
  • После высыхания бетонной подушки, положить на неё слой гидроизоляции.

Возведение песчаной подушки является важным этапом в строительстве фундамента. Соблюдая вышеописанные нехитрые правила, основание будет крепким, надежным и прослужит долгие годы.

Армирование

Укладка арматуры под будущее основание прибавляет укладываемому бетону прочности, превращая его в железобетон. Обычный бетон отлично переносит сжатие, но плохо выдерживает растяжение и изгибание.

Этот минус корректируется усилением стержнями и сваренными стальными каркасами. Такое основание не реагирует на усадку грунта, и прочно удерживает строение.

Арматурная сталь 12 мм – легкая арматура, поставляемая в бутах. Арматура большей толщины (тяжелая) поставляется в прутах. До заливки выполняется обрешетка: два вида арматуры соединяются сваркой или проволочной скруткой.

Пруты укладываются параллельно с шагом в 10см. Аналогично им, но перпендикулярно, укладывается следующий уровень прутов. Каждый стык арматуры перевязывается оцинкованной проволокой. Для этого понадобится автоматический пистолет и крюк для ручной перевязки. Отрезок проволоки в 20см выравнивается о прут, перегибается пополам и перевязывается. Затем концы продеваются в петлю и плотно затягиваются с помощью крючка.

Обязательно ли делать подсыпку песком под фундамент, рассказывают эксперты FORUMHOUSE

Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.

Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.

Нужна ли подушка под ленточный фундамент

Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.

Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».

Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:

  • малозаглублённом – МЗФЛ;
  • заложенном ниже глубины промерзания;
  • монолитном;
  • сборном из блоков ФБС.

Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.

Для чего нужна подушка из песка под монолитный фундамент

Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:

  • Грунт непучинистый;
  • Грунт под основанием песчаный;
  • Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;

Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.

Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.

При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.

Зачем нужна подушка под ленточное основание

Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная подушка.Он сказал: чтобы выровнять основание под «0» и для экономии бетона.

Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.

Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.

При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода

Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.

Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.

Подсыпка под фундамент: песок или щебень

  • 20-30 см – это минимальная толщина песчаной подушки;
  • Для выравнивания основания достаточно толщины в 5-10 см;
  • Для засыпки лучше всего подходит крупнозернистый песок.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки. Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

  1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
  2. Геотекстиль или рубероид – послужит барьером от подземных вод.
  3. Уровень, колышки и веревка.
  4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

  1. Если требуется выравнивание дна траншеи или котлована.
  2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

  1. Песок речной с крупным зерном.
  2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

  1. Бетон.
  2. Щебень или гравий.
  3. Доски.
  4. Виброплита или самодельная трамбовка.
  5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Нужна ли?

Некоторые частные застройщики, для которых важна экономичность строительства, считают, что подушку под фундамент укладывать не обязательно. Они полагают, что если дом строится на плотном грунте, можно обойтись без нее.

На самом деле она является обязательным элементом ленточного фундамента, т.к.:

  1. Обеспечивает равномерное распределение воздействия от постройки почве.
  2. Предотвращает проседание фундамента.
  3. Выступает дополнительным барьером между основанием здания и грунтовыми водами.

Нужна ли песчаная подушка под, к примеру, ленточный фундамент на глине? Песчаная или щебневая подушка нужна при строительстве любого объекта, независимо от:

  • качества грунта,
  • габаритов постройки,
  • глубины фундамента,
  • других факторов.

Она обеспечивает устойчивость и прочность основанию. При этом защищает его от влаги и компенсирует подвижки грунта, сохраняя основу здания неподвижной.

Обычно подушку обустраивают из песка. При выравнивании дна траншеи тоже используется песок, но это не подушка, а просто вспомогательный слой в 2-3 сантиметра. Кроме песка при насыпи используется щебень или бетонный раствор.

Песчаные подушки наиболее экономичны. Их применяют при бюджетном строительстве небольших зданий. Закупать нужно крупнозернистый песок, иначе подоснова получится не достаточно жесткой.

Насыпать песок необходимо послойно, тщательно утрамбовывая каждый слой 10 см с применением воды. Песчаные насыпи делают высотой от 20 до 40 см. Поверхность должна быть идеально выровнена.

Под дом на слабом грунте подушка из одного песка может оказаться неэффективной. К нему добавляют щебень, который делает основу устойчивой к усадкам.

Смешанное основание крепче, выносливее, лучше защищает от влаги. При строительстве частных коттеджей рекомендуется применять такие комбинированные подушки.

Щебень с песком можно смешать. Но лучше насыпать материалы послойно – сначала слой песка, потом щебня. Слои должны быть до 20 см. Засыпанный песок необходимо тщательно утрамбовать и выровнять. После насыпи щебня по нему нужно пройтись и тоже выровнять, проверить, не образовались ли пустоты.

Подушка может состоять только из щебня. Используется гравийная или гранитная его разновидность. Обычно закупают гравий, так как он дешевле и удобнее в применении. Щебневая устойчивее песчаной. Она меньше впитывает воду, у нее боле длительный эксплуатационный срок. Применяется при строительстве двух и трехэтажных коттеджей.

Существует еще вариант из бетона. На самом деле бетонная подоснова – это дополнительный элемент фундамента. Она устанавливается сверху на достаточно высокую песчаную подушку (до 50 см). Бетонка представляет собой тонкий монолитный армированный слой бетона, на который надстраивается основная часть фундамента – опалубка, арматурный каркас, заливка бетоном.

Другой вариант – вместо наливного слоя бетона укладываются готовые бетонные плиты. Бетонная подоснова довольно затратная. Применяется в малоэтажном строительстве редко. Но в некоторых случаях становится единственным способом обустройства основания.

Какие бывают и как выбрать?

На практике активно используют различное сырье для устройства демпферной прокладки под монолитную плиту.

Выбор материала обосновывают такими причинами, как:

  • проектные условия строительства;
  • материальные возможности заказчика;
  • технические характеристики сырья.

Чаще всего для изготовления подушки используют бетон, песок, щебень, песчано-гравийную смесь. При многоэтажном строительстве не ограничиваются одним слоем, а устраивают подушку, как комбинацию нескольких прослоек из различных материалов.

Бетонная

В данном случае бетонную подушку следует рассматривать как отдельный конструктивный элемент, а не часть плиты фундамента. Для изготовления подложки используют бетон высоких марок прочности, чтобы обеспечить необходимое сопротивление силовой конструкции силам морозного пучения грунта.

Поверхность слоя должна быть выравнена строго по одному уровню в горизонтальной плоскости для того, чтобы строение имело ровное расположение и не дало крен в процессе эксплуатации. Поскольку бетон сам по себе является дорогостоящим материалом, с целью экономии уменьшают высоту такой прослойки за счет устройства песчаной подложки под ним.

Песчаная

  • стойкость монолитной плиты;
  • защиту от почвенной влаги;
  • допустимый уровень нагрузки на силовую конструкцию;
  • снижает вероятность осадки дома.

Ограничиться песчаной подушкой под монолитную плиту можно только при строительстве зданий высотой до одного этажа.

Виды песка, которые используют при засыпке подложки:

  • речной – с минимальным количеством примесей;
  • карьерный – после просыпки и промывки от частиц глины;
  • морской – после очистки и гидромеханической обработки.

Из других материалов

Бывают ситуации, когда необходимо использование дополнительных материалов:

  1. Когда строительство ведется на нестабильных грунтах со слабой несущей способностью, то для усиления основания песчаной подушки недостаточно. В этом случае используют щебневую засыпку с размером гранул от 20 мм. Такой материал лучше противостоит усадке и пучению грунта в зимний период, обеспечивая целостность и устойчивость фундамента.
  2. На почву из глины практикуют использование подушки из гравийно-песчаной смеси. В данном случае щебень можно заменить или разбавить боем кирпича или мелкообломочными камнями. Такой слой будет являться надежной защитой от проникновения в фундамент грунтовых вод.

Как правильно сделать подушку под ленточный фундамент: устройство и размеры, этапы работ.

Схема заливки монолитного фундамента. Основными параметрами технологии устройства ленточного фундамента являются:

  • Глубина. Эта величина зависит от веса здания, а также от границы промерзания грунта в данной местности.
  • Ширина. Зависит от материала и ширины стен и должна быть как минимум равна. но лучше, если будет превышать на 10-15 см ширину стен.

После расчета размера необходимого фундамента следует определиться с размерами подушки под него. Основание выполняет несколько функций :

Выравнивает поверхность. на которую будет укладываться фундамент

В большей степени это важно в случае, если используются бетонные блоки. Под ними не остается пустот и на грунт они опираются всей поверхностью

В случае заливки ленточного фундамента. выравнивание имеет меньшее значение.

Обеспечивает равномерное распределение нагрузок на грунт от фундамента.
Есть еще одна важная функция, которую выполняет подушка, это борьба с влагой в грунте и ее воздействием на всю конструкцию вследствие сезонных температурных изменений.

Простая деформация основания. Грунт будет давить на боковые стенки фундамента, выталкивая его наверх, причем значения выталкивающей силы могут достигать 5 — 7 тонн на 1м² основания дома. Это особенно опасно для деревянных или каркасных зданий, имеющих небольшой собственный вес. Каменные строения, за счет своей массы, могут компенсировать боковые силы воздействия на фундамент.
