Порядок разборки выключателей света: одно-, двух- и трехклавишные выключатели

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Источники

  • https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
  • https://www.asutpp.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya-na-dve-lampochki.html
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
  • https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchenie-vyklyuchatelya-sveta-s-dvumya-klavishami.html
  • https://first-apartment.ru/kak-podklyuchit-vyklyuchatel-s-dvumya-klavishami.html
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html

Янв 25, 2021

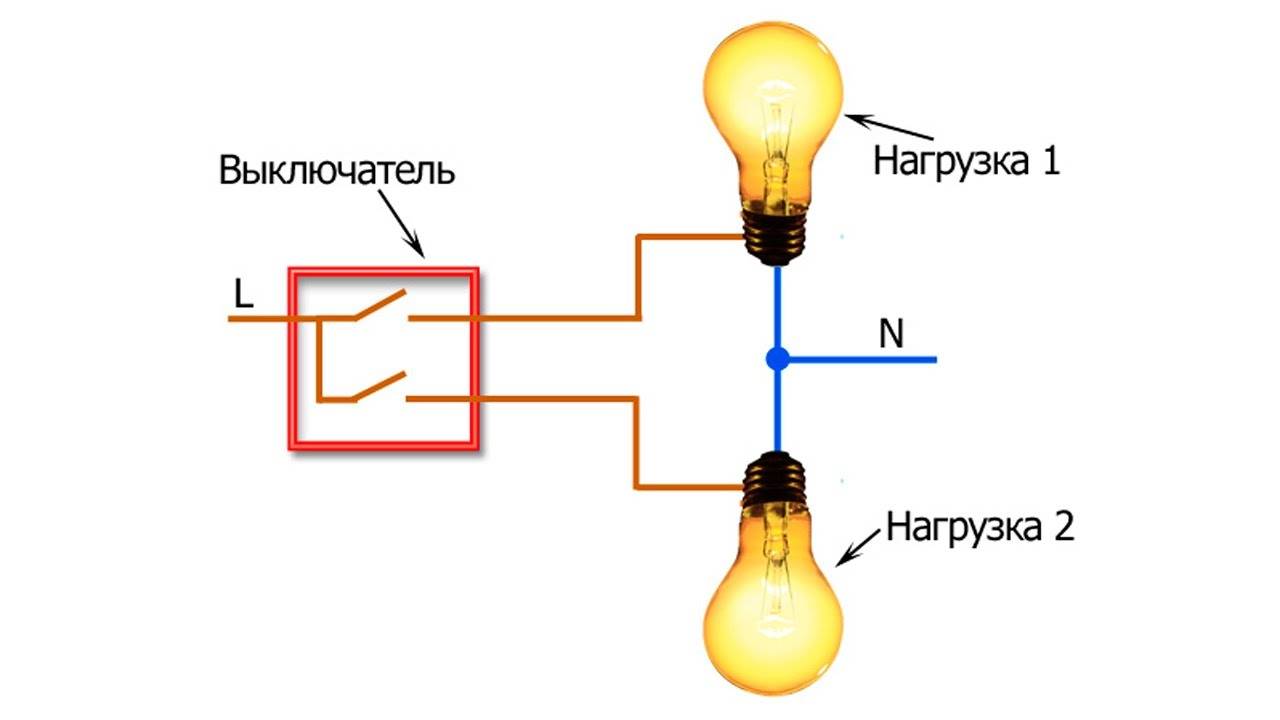

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

  1. Снимают старые обои,
  2. Подготавливают стену (при необходимости),
  3. Готовят клей и нарезают новые обои,
  4. Выключают свет на счётчике,
  5. Снимают розетки,
  6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Особенности процедуры разборки

Существует несколько видов переключателей, каждый из них имеет свои нюансы разборки. Чтобы благополучно справиться с поставленной задачей, нужно с ними ознакомиться.

Тройные переключатели чаще всего применяются в комнатах с подсветкой на потолке, большим количеством софитов и прочих осветительных приборов. Особенность таких конструкций – тонкие клавиши. Процесс демонтажа начинается с поочередного их удаления. Большинство современных моделей оснащено специальными отверстиями для беспрепятственного снятия элементов.

Процесс демонтажа диммера – выключателя, оснащенного регулируемой поворотной ручкой, – не имеет никаких принципиальных отличий. Нужно удалить не клавишу, а ручку регулятора.
Сенсорный переключатель разбирается путем удаления наружной панели. Для этого можно воспользоваться обыкновенной отверткой или специальной подхваткой, которая часто прилагается в комплекте

Во время работ надо проявить осторожность, в противном случае возрастает вероятность повреждения стекла.
Если конструкция двойная и с переключателем спарена розетка, демонтировать придется все. Чаще всего снимают первой розетку, поскольку под ней находится один из болтов крепления.

Подключаем к сети

Для эффективной и оптимальной работы устройства нужно грамотно подобрать подходящую схему трехклавишного выключателя. В любом случае из стены должно выходить четыре жилы: одна – фазная (чаще проводится отдельно) – “отправляется” в распределительную коробку, а остальные три жилы (помечены на схеме разными цветами) соединяются с группами лампочек.

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Также при открытом доступе в щиток посторонних лиц рекомендуется предупреждать остальных жильцов и соседей о проведении ремонтных работ с электричеством, а еще лучше – повесить предупреждающую табличку на видном месте

Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

Убедиться в отсутствии напряжения, применив индикаторную отвертку. Определить, где в приходящей проводке фаза, ноль и заземление (если соблюдалась маркировка при прокладке сети, то синим обозначается нулевой, зеленым – защитный, в противном случае придется включать сеть и определять фазу индикаторной отверткой). Зачистить все провода на один сантиметр. Фазу питающего провода из распределительной коробки подключить на общий контакт устройства (одиночный сверху). Ноль основного провода соединить с нулевыми проводниками всех групп освещения. Закрепить попарно оставшиеся жилы: один провод выключателя с одним светильником, второй – со вторым, третий – с третьим. Проследить, чтобы винты и клеммы прилегали к проводам плотно, для чего можно попытаться “расшатать” их. Соединить провода желательно клеммами WAGA и выполнить обычную скрутку с изолирующей лентой. Вставить сердцевину выключателя в подрозетник. Зафиксировать устройство винтами или специальными “лапками”. Проверить правильность подключения, сверившись со схемой. Закрепить защитную крышку

Вставить сначала боковые клавиши (важно не промахнуться мимо размещенных пазов и кнопок), а следом установить центральную пластину

Ремонт выключателя в холодильнике

Причин, по которым свет в холодильнике не горит, может быть множество:

  • Выход из строя терморегулятора, подающего на лампочку специальный контакт. Этот прибор не подлежит ремонту, потому придется его заменить новым.
  • Не срабатывание или «западание» кнопки, переводящейся во включенное положение прижатием дверцы холодильника. Необходимо проверить ее работу и возможность выполнения ремонта.
  • Также необходимо проверить, не перегорела ли лампочка. Она может быть недостаточно плотно установлена, либо вставлена так, что ее контакты периодически отходят. Для того чтобы удостовериться в этом, необходимо просто покачать лампочку в разные стороны и, если она начнет мерцать, потребуется всего лишь заменить патрон.
  • Не лишним будет убедиться, что холодильник вообще работает, подключен ли он к электросети или просто сломался по различным причинам.

Также причина может заключаться и в других поломках:

  • сбоит электроника;
  • не работает магнитный выключатель;
  • какие-либо проблемы с проводкой внутри прибора.

Проблемы с проводкой могут возникнуть при попадании воды в гнездо лампочки, что часто приводит к перегоранию проводов. Зачастую повышенное образование конденсата может вывести из строя всю проводку. Такой «болезнью» в основном отличаются недорогие модели от малоизвестных производителей.


Выключатель рычажного типа, применяющийся в большинстве современных моделей холодильников известных марок

Если обнаружено, что проблема заключается именно в выключателе, необходимо найти его внутри холодильного устройства. Как правило, в большинстве моделей выключатель расположен в верхней внутренней части корпуса и имеет вид вытянутого рычажка, прижимаемого дверцей. На дверце для надежного прижатия устроен соответствующий выступ.

При неисправности выключателя, максимум, что можно сделать собственными силами — это несколько раз попеременно прижать и отжать кнопку.

Как снять выключатель со стены для замены или ремонта

Элементы домашней электропроводки рано или поздно приходится заменять или ремонтировать. Чтобы сделать это качественно, а главное, безопасно для своей жизни, необходимо знать, как выполняются основные моменты работы: как снять со стены выключатель, розетку, как их разобрать и выяснить, какая именно деталь в их устройстве работает некорректно или вообще вышла из строя.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой. При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

Демонтаж выключателя

Порядок действий при демонтаже будет следующим:

Вначале снимают клавиши механизма, без этого действия увидеть внутреннее устройство практически невозможно. Независимо от того, сколько их в конкретной модели, крепятся они примерно одинаково. Для снятия их слегка поддевают отверткой, держа пальцами с обеих сторон. Обычно особых трудностей при этом не возникает.

Далее необходимо снять рамку. В различных видах электрофурнитуры она может крепиться по-разному — двумя болтиками, расположенными изнутри изделия, или специальными пазами. Во втором случае их легко можно разжать при помощи отвертки, в первом — просто открутить. Чаще в сборке выключателя используются плоские винты, но иногда можно встретить и крестообразные — для них понадобится соответствующая отвертка.

Особенности ремонта

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

  • для скрытой проводки,
  • для наружной проводки.

Для того чтобы не допустить ошибок:

  • короткого замыкания,
  • перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп,
  • сгоранию изоляции в распределительной коробке или стене,
  • поражения электрическим током.
  1. Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.

Инструкция по замене выключателя света

Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.

Как снять старый выключатель?

Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:

  1. Снять клавишу и верхнюю крышку.
  2. Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
  3. Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
  4. Отключить напряжение в сети.
  5. Промаркировать фазу изоляционной лентой либо другим способом.
  6. Ослабить винты, удерживающие распорные лапки.
  7. Извлечь прибор из подрозетника.

Схема демонтажа старого выключателя

В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.

Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.

Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».

Проводим подготовку к подключению

Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:

  1. Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
  2. Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
  3. Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

Схема и подключение с одной кнопкой

После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:

  1. Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
  2. Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
  3. Установить выключатель в подрозетник строго горизонтально без перекосов.
  4. Зафиксировать устройство раздвижными лапками, затянув винты.
  5. Проверить правильность работы осветительных приборов, включив автомат на электрощите.
  6. Если выключатель работает правильно, установить крышку и клавиши.

Схема и подключение с двумя кнопками

Алгоритм установки выключателя с двумя клавишами:

  1. Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
  2. Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
  3. Разместить выключатель в подрозетнике.
  4. Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
  5. Убедиться что устройство работает корректно, подав питание.
  6. Установить крышку и обе клавиши.

Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:

Нестандартная ситуация

Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.

Для этого потребуются дополнительный инструмент и расходные материалы, а именно:

  • молоток;
  • зубило;
  • шпатель;
  • двухжильный провод длиной 10–15 см;
  • немного шпатлевки или гипса;
  • изоляционная лента.

Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.

Наращивание кабеля выполняется в следующей последовательности:

  1. Определить, в каком направлении проложен кабель в стене.
  2. Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
  3. Отрезать кусачками участок поврежденного кабеля.
  4. Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
  5. Туго скрутить защищенные провода между собой.
  6. Плотно обмотать оголенные участки изоляционной лентой.
  7. Утопить соединенный кабель в канал.
  8. Замазать поврежденный участок гипсом или шпатлевкой.

После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления

Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.
