Предназначение противодымной вентиляции и дымоудаления

Как работает система дымоудаления?

Системы дымоудаления при пожаре представляют собой специальные аварийные комплексы приточно-вытяжной вентиляции, которые обеспечивают качественное удаление дыма и газообразных продуктов горения, создавая условия для безопасного спасения людей в случае возникновения пожара. СДУ являются обязательными в общей системе пожаробезопасности, которая должна быть на каждом объекте, независимо от его функционального предназначения.

Схема стандартной системы дымоудаления

Основные функции систем дымоудаления

Установленная на объекте СДУ должна обеспечивать выполнение следующих задач:

  • минимизировать задымленность на эвакуационных путях;
  • предотвращать возможность распространения очагов пламени с места начала пожара;
  • поддержка оптимальных микроклиматических условий за пределами области пожара для безопасной работы пожарников;
  • обеспечивать снижение температуры воздуха в помещениях, которые охвачены пожаром;
  • контролировать величину задымленности помещений и своевременно оповещать о начавшемся пожаре;
  • автоматически переводить в рабочий режим соответствующие люки, вытяжки, окна, через которые может осуществляться удаление продуктов горения и проветривание зданий;
  • поддерживать минимально необходимую концентрацию кислорода в помещениях для безопасной эвакуации людей.

Система управления дымоудалением работает по известным законам физики, в соответствии с которыми теплый воздух поднимается вверх, а холодный опускается вниз, создавая, таким образом, естественную тягу воздушных масс. При необходимости увеличения мощности тяги могут использоваться специальные вентиляторы, которые будут поддерживать процесс выведения дыма и подачи чистого воздуха в определенные места.

Автоматическая система дымоудаления включается самостоятельно при срабатывании пожарной сигнализации. При переходе в рабочий режим она обеспечивает быстрое удаление газообразных продуктов горения и дыма из помещений, а также препятствует их дальнейшему распространению в другие места. Входящие в состав СДУ вентиляторы подпора распределяют чистый воздух к эвакуационным выходам, лифтам и к прочим местам, по которым осуществляется спасение, пребывающих в здании, людей.

Условно этапы работы СДУ можно разделить на следующие:

  • при возникновении возгорания и появления областей задымленности срабатывает соответствующий дымовой датчик;
  • сигнал от этого датчика передается на пульт управления системами пожаробезопасности;
  • система вентиляции объекта выключается, а имеющиеся клапаны огнезащиты закрываются;
  • в областях возгорания происходит открывание клапанов дымоудаления;
  • параллельно с этим начинают работать вентиляторы, удаляющие дым, а также обеспечивающие воздушный подпор.

Это интересно: Методика расчета параметров работы в СИЗОД

Чем утеплять дымоход снаружи и внутри

Для утепления дымохода следует выбирать стройматериал, способный безопасно контактировать с высокой температурой, не токсичный, обладающий устойчивостью к поражению грибком. Такие утеплители могут выпускаться в листовой или рулонной форме, в виде сыпучих материалов, прошивных матов или плит.

Теплоизоляционный цилиндр

Теплоизоляционный цилиндр используется для утепления металлических дымоходов. Он состоит из двух труб, одна из которых имеет диаметр меньшего размера, и является непосредственно дымоотводной трубой.

Для её изготовления в основном используют качественную нержавейку, обладающую стойкостью к воздействию кислот, образующихся на внутренних поверхностях дымоотводного канала. Для гильзирования берётся трубный прокат большего диаметра (на 6 — 10 см). Он является защитным кожухом. Пространство между этими изделиями заполняется рассыпным базальтовым утеплителем.

Минеральная вата

Минеральная вата наиболее подходящий материал для теплоизоляции печных и каминных труб. Она характеризуется значительной устойчивостью к высоким температурам и воздействию химически активных веществ, и может использоваться как для наружного, так и для внутреннего утепления дымовых каналов.

В настоящее время производится 4 типа минваты, различающихся по виду исходного сырья, структуре волокнистости, длине и толщине волокна:

  • стекловолоконная;
  • каменная;
  • базальтовая;
  • шлаковата.

Различия в строении определяют свойства минерального утеплителя. Для сравнения основные технические параметры сведены в таблице:

НаименованиеКоэффициент теплопроводностиРабочая температураГигроскопичность
МаксимальнаяМинимальная
Шлаковата0,46 — 0,48+300ºС-50ºСвысокая
Каменная вата0,048 — 0,077+600ºС-45ºСнизкая
Стекловата0,03 — 0,052+500ºС-60ºСнизкая
Базальтовая вата0,035 — 0,042+1000ºС-190ºСнезначительная

Для наружной теплоизоляции дымоотводной трубы лучше использовать маты Rockwool из базальтового минерального волокна, прошитые прокалённой проволокой. Они считаются наиболее подходящим материалом для утепления кирпичных дымоходов, так как базальтовое волокно обладает такими качествами, как

  • пара и водонепроницаемостью;
  • низкой теплопроводностью;
  • термостойкостью;
  • устойчивостью к образованию грибковых отложений и плесени.

Базальтовые листы разрезаются на части нужных размеров. Ими можно обернуть трубу и обмотать слой утеплителя проволокой. Более толстые маты базальтового волокна монтируются в распор в ячейки металлической обрешётки, заранее установленной по всему периметру канала.

Для облицовки используют кирпич или асбоцементные плиты.

ЭППС

Плиты экструдированного пенополистирола применяются для наружного утепления кирпичных дымовых труб. Материал обладает высокой прочностью и абсолютной водонепроницаемостью. Наиболее термостойкие марки ЭППС — Пеноплекс и Техноплекс со степенью горючести класса Г2.

Изделия класса Г3 — Г4 менее огнеупорные, поэтому их нельзя использовать для теплоизоляции прямых дымовых каналов дровяных и угольных печей, где температура выходных газов может достигать 600ºС.

Плиты пенополистирола клеят к поверхности трубы специальным негорючим клеем, ликвидируя зазоры между ними полосками этого же утеплителя на клее.

Штукатурка

Снаружи утеплить кирпичную трубу можно с помощью штукатурки по сетке. Это один из самых распространённых способов теплоизоляции, который уровень потерь тепла на 25%. Сначала на поверхности дымохода закрепляют армированную сетку, затем наносят штукатурную смесь цемента, шлака и извести в несколько слоёв.

Базальтовая термоизоляция

Базальтовая изоляция подразделяется на два типа:

  • цилиндры — изделия с внутренним диаметром от 18 до 89 мм и продольным разрезом для удобства проведения монтажных работ;
  • полуцилиндры — изделия диаметром от 89 до 273 мм, состоящие из двух скорлупок.

Детали утеплителя можно монтировать, не снимая части дымохода с установленного места. Крепят их с помощью бандажей, для изоляции продольного стыка используют алюминиевую фольгу. Фольгированный базальтовый теплоизолятор может устанавливать без защитного короба.

Стальной кожух из нержавейки

Чтобы утеплить железную или асбестовую трубу снаружи можно использовать кожух из нержавеющей стали.

Он должен быть большего диаметра, чем основная конструкция минимум на 5 — 6 см. Этот зазор заполняется рассыпным базальтовым утеплителем почти до самого верха. Оставшейся сверху незаполненным утеплителем промежуток заливается густым цементным раствором, защищающий материал от воздействия атмосферной влаги.

Как монтировать систему удаления продуктов сгорания

Помимо угрозы отравления, дым становится причиной потери ориентации и паники при эвакуации. Есть специально отведенные места, где должна пролегать система удаления дыма. В первую очередь к ним относятся:

  1. Лестничные пролеты и площадки.
  2. Фойе.
  3. Коридоры, переходы и галереи.
  4. Подъезды.

Помимо эвакуационного назначения, СДУ позволяет пожарным расчетам проникать в здание. Это позволяет им найти источник возгорания, локализовать его и ликвидировать. Это в первую очередь выгодно для собственника здания, так как позволяет минимизировать возможный урон от возгорания.

Работы по монтажу начинаются с прокладки дымоходов и вентиляции. Это этап состоит из крепления отдельных модулей. Сначала в потолке устанавливаются специальные фиксаторы, к которым прикрепляется каждый модуль.

По мере необходимости устанавливаются разветвления. Как правило, это элементы, имеющие один или два канала. Такое разветвление необходимо монтировать в каждой зоне, где согласно нормативам должна проходить циркуляция воздушных масс. Отверстия каналов закрываются специальной решеткой. Дымоходы транспортируют продукты сгорания в более крупные дымовые шахты.

Каждая дымовая шахта ведет к вытяжному вентилятору, который устанавливается непосредственно на крыше здания. Вентиляторы монтируются непосредственно на выходе дымовых шахт. Они монтируются со строгим соблюдением рекомендаций фирмы – изготовителя.

Над вентилятором имеется небольшой участок шахты, которая ведет к люку на крыше. Люки должны устанавливаться с соблюдением рекомендаций производителя.

Параллельно с дымоходами монтируются трубы для подпора воздуха. Они могут монтироваться рядом с дымоходами

Необходимо обратить внимание на то, что отверстия для удаления воздуха не должны располагаться рядом. Если не соблюсти это правило, то эффективность работы системы резко снизится

Над дымоходом протягивается проводка

Это должен быть трехфазный кабель с напряжением 380 вольт. К нему подсоединяется электроника. Это необходимо для автоматического открытия люков и клапанов системы. Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха

Над дымоходом протягивается проводка. Это должен быть трехфазный кабель с напряжением 380 вольт. К нему подсоединяется электроника. Это необходимо для автоматического открытия люков и клапанов системы. Кабель не должен соприкасаться с нагревающимися частями дымохода и в значительной близости к ним. Чаще всего кабель крепят над параллельной веткой подпора воздуха.

Это защищает от короткого замыкания, которое возникает при оплавлении провода. Неправильный монтаж проводки ведет к выходу из строя всей системы удаления дыма. Завершающей стадией монтажных работ является подключение сигнализации или системы датчиков. В зданиях с большими площадями делают зонирование. За каждый участок отвечают отдельные блоки управления. Есть системы, где вентиляцию и удаление дыма нужно запускать вручную.

Туманность нормативных актов про системы противопожарной защиты.

Вывод о нерешенности вопроса я сделал исходя из состоявшейся в телеграмме дискуссии.

Дискуссия началась с сообщения:

Коллега также поднял вопрос на профильном форуме.

Такой же точно вопрос уже был по работе насосной станции: тоже пришлось выяснять — что есть местный, дистанционный, автоматический и ручной пуск.

Наверное нужно пойти и почитать этот самый СП 7.13130.2013:

А вот в статье Дистанционный запуск СОУЭ коллеги приводят другой случай — когда для системы оповещения тоже требуется дистанционный пуск, но кнопки «Дистанционный пуск СОУЭ» нет в природе, а ГУ МЧС и ВНИИПО ничего не могут ответить по существу.

Индивидуальное проектирование

Подобные услуги предоставляют многие компании, которые заключают с собственником договор, выполняют техническое задание и действуют в четком соответствии с противопожарной инструкцией

При выборе фирмы важно убедиться, что у нее есть соответствующая лицензия, а методика соответствует правилам и нормам. Можно попросить представить образец выполненных проектов, чтобы быть уверенным в высоком качестве услуг.

Специалисты отталкиваются от нормативных актов, иначе пожелания заказчика могут привести к печальным последствиям. СДУ на заключительном этапе проходит испытания

Важно сделать ее максимально простой, чтобы обслуживание систем дымоудаления не вызвало затруднений у собственника.

На этапе проектирования не исключены проблемы. Они связаны с размещением огнестойких перегородок, которые обязательно устанавливают перед тем, как будет составлена полноценная схема вентиляции. Дальнейшее изменение расположения перегородок может привести к проблемам с разводкой раздельного воздухоотвода.

Методы дымоудаления

В соответствии с действующей нормативной документацией, дымоудаление в зданиях может осуществляться статическим и динамическим методом.

Статический метод используется с целью добиться ограничения распространения дыма внутри помещений здания. При его использовании предусматривается автоматическая остановка всех вентиляторов на объекте при обнаружении возгорания. Помещения и пути эвакуации при этом должны быть с достаточной герметичностью изолированы. Это позволяет замедлить распространение дыма, а также ограничивает поступление насыщенного кислородом свежего воздуха к очагу горения, что снижает скорость распространения пожара.

Динамический метод дымоудаления предусматривает включение при возникновении пожара специальных вентиляторов, которые через сеть воздуховодов обеспечивают быстрое удаление продуктов горения из помещений и подачу в них необходимого для дыхания людей свежего воздуха.

При использовании любого из методов отведения дыма из здания система проектируется и монтируется таким образом, чтобы обеспечить ее интегрированную работу с другими инженерными системами здания. Прежде всего большое значение имеет согласованность ее работы с противопожарной системой и сетью электроснабжения.

Цели проведения работ

  • предотвращение флеш-овера (вспышки);
  • снижение темпов образования и концентрации СО, других токсичных продуктов горения;
  • понижение температуры;
  • предотвращение распространения огня и дыма;
  • предотвращение скопления и удаление водяного пара;
  • повышение безопасности персонала, занятого непосредственно на тушении пожара, улучшение видимости в зоне работы звеньев по тушению.

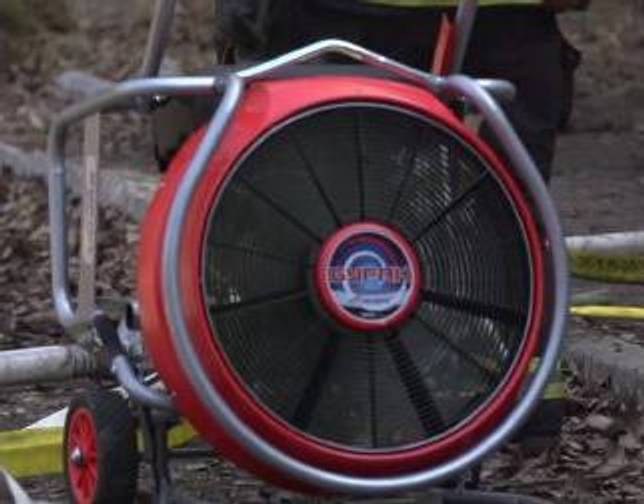

Вентилятор для подпора воздуха

В лабораториях, в полигонных условиях, при практическом пожаротушении было многократно подтверждено, что работы по тушению с применением тактической вентиляции проводились быстрее и успешнее по сравнению с естественной вентиляцией.

На эту тему ▼

Дымососы ДПЭ-7 (6ОТП) и ДПЭ-7 (4ЦП)

Принцип работы и характеристики моделей

Соединив перспективные наработки советского времени в данной области и современную практику по тактической вентиляции лучших зарубежных специалистов, комбинируя тактическую вентиляцию с другими передовыми приемами пожаротушения (тепловизор, мелкодисперсные технологии) российские пожарные и спасатели, несомненно, смогут достигнуть значительных результатов в повышении эффективности при спасении жизни и имущества, а также, что немаловажно, повышению безопасности своего труда. Основной принцип проведения ТВ – это активное воздействие на давление воздушной среды и потоки воздуха в здании или сооружении, где происходит пожар, с целью удаления продуктов горения в нужном направлении и снижения температуры

Основной принцип проведения ТВ – это активное воздействие на давление воздушной среды и потоки воздуха в здании или сооружении, где происходит пожар, с целью удаления продуктов горения в нужном направлении и снижения температуры.

По своей сути – это процесс замены отравленной среды свежим воздухом, подаваемым вентиляторами, установленными за пределами здания или помещения.

Схема установки вентилятора

Движущей силой вентиляции является разница давлений между горящим помещением и окружающим пространством.

На эту тему ▼

Тушения пожаров в подвалах зданий

Особенности и тактика действий

Воздух, как известно, движется из зоны повышенного давления в зону пониженного.

Разница давлений определяет скорость и объём движущегося воздуха, а на величину разности давлений влияют:

  • размеры проёмов в помещении;
  • погодные условия (скорость ветра, температура окружающей среды, атмосферное давление);
  • параметры пожара (динамика);
  • геометрические размеры системы вентиляции в аксонометрии работающие
  • противодымные системы объекта (при наличии)

При оценке расстояния от дверного проема, на котором рекомендуется устанавливать вентилятор, можно пользоваться следующими ориентировочными расчетами:

Диаметр вентилятора

Ширина дверного проемаРасстояние до дверного проема
40 см90 см1,8-2,4 м
50 см120 см2,4-3,0 м
60 см150 см

1,8-3,0 м

Важно понимать относительную скорость движения воздушных масс в различных ситуациях при вентиляции. Это может помочь звену вентиляции в определении требуемого количества вентиляторов и выбора тактики вентиляции

Правильные и неправильные действия по вентиляции во время пожара

Применение тактической вентиляции при пожаротушении

Какое оборудование содержит противодымная вентиляция

Давайте разберёмся, из каких элементов может состоять приточная противодымная вентиляция. Устройство её довольно просто. Особого внимания заслуживают описанные ниже составляющие.

Вентиляторы. В противподымной вентиляции используются не обычные устройства, а особые, способные противостоять различным разрушительным факторам, как правило, условиям пожара. Это и высокие температуры, до 600°С, и газы, и иногда даже взрывы. В противодымных вентиляциях широко распространены крышные вентиляторы. Цена таких устройств довольно высоки, да и обычный ремонт систем дымоудаления и противодымной вентиляции может обойтись в крупную сумму, но специалисты рекомендуют не экономить на безопасности, ведь от этого зависит чья-нибудь жизнь. Располагать вентиляторы требуется в тех помещениях, где им не помешают любые другие гоняющие воздух устройства. В ряде случаев допускается монтаж на кровле или наружных стенах.

Воздуховоды. Здесь тоже используются не простые вентиляционные каналы, а специальные, имеющие высокую огнеупорность (EI 30 или EI 150, конечный выбор зависит от того, будут ли эти ходы располагаться в местах вероятного пожара). Чтобы правильно оборудовать систему воздуховодов, потребуется помощь специалистов, способных качественно произвести расчётное определение основных параметров противодымной вентиляции зданий.

Решётки, также называемые приёмными отверстиями противодымной вентиляции. Они нужны для того, чтобы направлять в помещение свежий воздух

Здесь важно учесть, чтобы такие решётки находились в местах, где в воздухе отсутствует пыль, мусор, вредные газы, вытяжные системы или области горения. В противном случае, как несложно догадаться, в помещение будет втягиваться грязный и вредный воздух

Клапан — одно из самых важных устройств как принудительной, так и естественной противодымной вытяжной вентиляции. Учитывая это, мы расскажем о нём подробнее в последующем разделе.

Что же её встречается в противодымной вентиляции? Люки, дымососные устройства и т.д. Все они должны быть правильно распределены, с учётом наиболее ненадёжных помещений, где риск возгорания возникновения дыма самый большой. Разумеется, всё это сказывается на стоимости противодымной вентиляции

Цена возрастает в зависимости от сложности и количества оборудования, но важно реализовать всё так, чтобы получить не просто номинальную систему, а такую вентиляцию, которая действительно способна обеспечить безопасность в помещении

В следующем разделе показана схема противодымной вентиляции, которая позволит вам зрительно представить, как состыкованы её элементы.

Как выполнить расчёт противодымной вентиляции

Расчёт противодымной вентиляции — это ответственная процедура, в которой необходимо обращать внимание на множество нюансов. Например, не только учесть площадь здания, но и иметь в виду оконные и дверные проёмы, которые влияют на движение воздуха

Не стоит забывать про то тепло, которое способно возникнуть при возгорании. Не лишним будет принять в расчёт и условия воздушной среды снаружи.

Следует сказать, что хотя такой расчёт в общем виде способна выполнить специальная программа, противодымная вентиляция была и остаётся сферой, где важно учесть все нюансы и проявить смекалку, так что доверять на 100% техническим решениям не стоит. Ими можно руководствоваться, но браться за расчёты следует только в тех случаях, когда имеется чёткое понимание их смысла

По сути, расчёт — это комплекс мероприятий, которые призваны учесть все нюансы, чтобы разработать самую эффективную архитектуру противодымной вентиляции

Берутся во внимание, например, следующие факторы:

  • Щели и трещины в вентиляционных каналах.
  • Особенности каждого помещения.
  • Перепады давления.
  • Скорость распространения дыма.
  • Скорость удаления продуктов горения.
  • Площади помещений.
  • Количество приточного воздуха.
  • Скорость приточного воздуха.
  • И другое.

Чтобы проверить работоспособность противодымной вентиляции, предстоит выполнить ряд испытаний. Они в свою очередь выявят, способна ли система:

  • Способствовать безопасной эвакуации в случае возгорания.
  • Не дать дыму распространиться по помещениям.
  • Ограничить количество дыма за счёт его оттока по предусмотренным каналам.
  • Сформировать микроклимат, приемлемый для работы пожарных.
  • Сохранить жизни.
  • Не дать повредиться имуществу.

Как видно, задач достаточно много

Реально ли их выполнить? Да, реально, но важно понимать, что для этого требуется скрупулёзный подход и настоящие математические расчёты, опирающиеся на опыт, наблюдательность и знания. Каждое здание индивидуально, так что необходим учёт всех факторов, которые могут способствовать возгоранию и распространению дыма в нём, либо препятствовать им

Кроме того, мы не должны забывать, что подобные системы не только страхуют тех, кто находится внутри, но и могут помочь работе людей, приходящих на помощь. Например, спасатели или просто сотрудники пожарной службы быстрее приедут, если противодымная вентиляция оповестит их о происшествии при помощи специальных устройств.

Статистика

В Российской Федерации каждый час при пожарах погибает 10-12 человек. Незначительной искры или халатной небрежности порой хватает для трагически необратимых последствий — человеческих жертв.

Считается, что большинство людей гибнет от ожогов, обгорая в огне. Однако это далеко не так. Практика говорит о гораздо большей доле смертей от отравлений или удушья. Продукты распада образуют адские смеси смрада, ядовитых включений.

Разрешение этой проблемы – одна из самых насущных задач для пожарников, инженеров проектировщиков и медиков. Создание надёжных систем противопожарной борьбы — первоочередная функция всех систем тушения.

Особенности

Специалисты ООО «Меркор-ПРУФ» выполняют проектирование систем вентиляции и дымоудаления с учетом особенностей места установки, площади, планировки, назначения объекта и прочих факторов. Для каждого пожарного отсека наши сотрудники прорабатывают автономную противодымную вентиляцию, исключения возможны только для приточных противодымных систем, используемых на лестничных клетках и в лифтовых шахтах, и систем дымоудаления, которые удаляют дым из внутренних световых двориков (атриумов), пассажей, неразделенных на разные пожарные отсеки.

Устройства, обеспечивающие приток чистого воздуха и удаляющие дым и другие продукты горения, должны использоваться в комплексе с элементами, конструктивно выделяющими дымовые зоны (рис.1) – это позволяет создать требуемые условия для эвакуации работников и посетителей, защиты имущества и работы сотрудников пожарной охраны. Рис.1, где 1 – люк дымоудаления; 2 – клапан системы приточной вентиляции; 3 – противодымный экран

Для корректной работы люков дымоудаления в случае возгорания уже на этапе проектирования объекта должно быть предусмотрено необходимое число проемов в стенах или шахт с клапанами, через которые будет поступать свежий воздух. Проемы располагают ниже проектного уровня дыма.

Количество элементов приточной и вытяжной вентиляции зависит от расхода выводимых наружу продуктов горения, поэтому при проектировании систем дымоудаления важно учесть:

  • мощность выделяемого тепла в очаге возгорания;
  • степень потерь тепла через ограждающие элементы здания;
  • температуру продуктов горения;
  • размеры помещения;
  • климатические показатели наружного воздуха;
  • состояние оконных и дверных проемов.

При расчете габаритов люков дымоудаления специалисты нашей компании руководствуются методическими рекомендациями к СП7.13130.2013. М., ВНИИПО,2013 «Расчетное определение основных параметров противодымной вентиляции зданий».

Чтобы заказать проектирование или сервисное обслуживание систем вентиляции и дымоудаления, оформите заявку через сайт или позвоните по телефону «Меркор-ПРУФ» в Москве +7 (495) 152-32-32.

Обслуживание систем дымоудаления

СДУ должна быть готовой принять на себя задачу по удалению дыма из помещения. В этой связи ее необходимо регулярно обслуживать и периодически осуществлять ремонт установленных систем дымоудаления. Подобные операции проводит та фирма, которая монтировала оборудование.

Проверка систем

Проверяются СДУ каждый месяц и ежеквартально. Такая частота обусловлена тем, что система вступает в работу только в критических ситуациях, и за время простоя может прийти в негодность.

Специалисты, которые проводят проверку раз в месяц, смотрят на:

  • работоспособность приборов;
  • элементы системы.

По ее ходу мастера устраняют поломки и проводят полную диагностику приборов на предмет неисправности.

Каждые 3 месяца осуществляются:

  • наладка оборудования и охранного модуля;
  • прочистка шахт в соответствии с составленной программой;
  • глубокая диагностика;
  • проверка резервных источников питания;
  • осмотр скрытых электрических кабелей.

Работы, связанные с проверкой функционирования элементов СДУ и АПЗ (автоматических систем пожаротушения), фиксируются в протоколе. Пожарная инспекция из ВНИИПО в любой момент вправе потребовать эти бумаги и паспорт объекта, чтобы убедиться в безопасности помещения. В ином случае собственнику могут ограничить эксплуатацию площади до следующей приемки.

Суть работы

Работающая противопожарная вентиляция препятствует дальнейшему распространению дыма и пламени, помогая людям, находящимся в помещении, без затруднений его покинуть.

Согласно руководящему документу в области проектирования такой системы она должна присутствовать у любого высотного строения, а также подземного помещения, где нет естественного проветривания.

У дымоудаления две главные административные задачи:

  1. Очистить пути эвакуации.
  2. Освободить доступ в помещение для пожарных сотрудников.

Главное назначение вентиляционного потока — насытить помещение свежим воздухом. Понятно, что вентиляция не может потушить пожар.

В среднем, вытяжка способна очистить 18000-30000 м3/ч дымного воздуха.

Этого достаточно для питания воздухом от 400 до 700 человек.

Конструкция системы автоматической дымоудаления/ вентиляции в самом общем плане состоит из:

  1. фонаря;
  2. клапана;
  3. приборов автоматики;
  4. дымовых, световых, звуковых и прочих датчиков.

Относительно конструктивного типа выделяют: гравитационные и автоматические (принудительные) дымозаборы.

Оба вида, как собственно вся вентиляция, работают на забор воздуха из здания, а также подачу свежего воздуха с улицы или из соседних помещений.

По способу управления они подразделяются на:

  • ручные;
  • автоматизированные.

Ручная система запускается нажатием кнопки на панели управления при возникновении пожара, что приводит в действие вентиляционные элементы.

Автоматика сама обнаруживает признаки возгорания и подает сигнал на пульт для подачи напряжения, дальнейшего включения электродвигателей.

Крышка щита имеет сигнальные светодиоды, информирующие о текущем режиме работы, открытия/ закрытия клапанов, наличии подключения к источнику питания.

Управлять системой можно также с пульта охраны.

Кроме того, такие системы имеют дополнительный шкаф контроля – ручной, дистанционный или автоматический.

При задымлении он приводит в действие вентиляторы, предварительно закрывая противопожарные клапаны, очищая воздух от скопившегося дыма.

То есть, функционал всего комплекса также включает в себя очистку воздуха от газов и пепла, задержку распространения дыма по объему здания, защиту от перегрева воздуха.

Но давайте рассмотрим каждую из двух конструктивных типов системы по-отдельности.

Возможные ошибки при проектировании

Как показывает опыт, чаще всего допущение недочетов на этапе составления проекта происходит в следующих ситуациях.

  • Занижение минимальной ширины помещения.
  • Ошибки при расчете статистического давления вентилятора.
  • Расположение низа вытяжного клапана на одном уровне либо ниже дверного проема для эвакуации.
  • Попытка применения вытяжной системы без компенсирующей приточной вентиляции.
  • Слишком высокий перепад давления закрытых дверей, равный более 150 Па воспрепятствует их открыванию при эвакуации.
  • Не учет конфигурации коридора.
  • Выброс продуктов горения в месте на расстоянии менее 5 м от места забора уличного воздуха, а также слишком близко к уровню крыши.
  • Допуск общей системы вентиляции для помещений различного назначения.

Стоит заметить, что лучше не стараться выполнять проектные расчеты самим, а доверить это дело профессионалам.

Правила монтажа, установки, размещения

Монтаж (установка) не только дымоприемных устройств, но и всей системы как общеобменной, так аварийной противодымной вентиляции ведется по четкому плану в несколько этапов, определенных проектными решениями:

  • В ходе строительства здания от подвалов и выше будущей кровли здания возводятся вертикальные вентиляционные шахты, обладающие значительной огнестойкостью, т.к., как правило, основным материалом является кирпич.
  • Через помещения прокладываются горизонтальные линии воздуховодов, короба которых выполняются из оцинкованной стали. Транзитные участки подвергаются пассивной огнезащите, места прохождения через противопожарные преграды заделываются огнезащитной штукатуркой, огнестойкой пеной, базальтовым материалом.
  • В вентиляционных камерах устанавливается оборудование общеобменной вентиляции, на крыше, в технических этажах монтируются вытяжные вентиляторы дымоудаления.
  • Согласно схеме размещения, спецификациям проектной документации правильно и аккуратно монтируются огнезадерживающие устройства и клапаны дымоудаления, причем устанавливаются они как вертикально, горизонтально, так и наклонно для нормальной работы вентиляционных систем; максимального доступа к ним во время монтажных работ, последующего технического обслуживания.
  • Бережная установка таких устройств необходима из-за того, что даже небольшая деформация корпуса может привести к неисправностям в работе заслонки, минимум к потере плотности устройства в целом.

Последней стадией является установка контрольно-управляющей аппаратуры, такой как блоки управления противопожарными клапанами, ее подключение, наладка, блокировка с автоматикой сигнализации, пожаротушения; испытания, сдача в эксплуатацию

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
