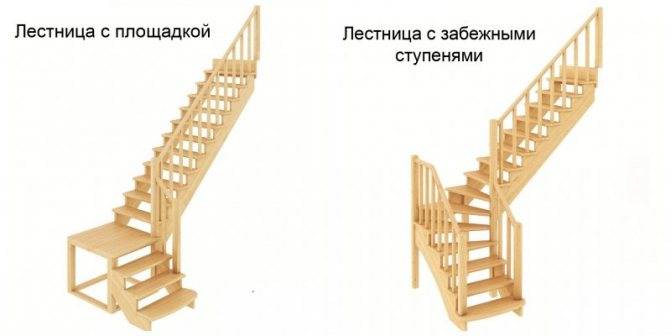

Самостоятельное строительство лестницы с поворотной площадкой

Используемые материалы и инструменты

При изготовлении лестницы своими руками используются следующие породы дерева:

  1. Бук. Только при наличии сухого помещения.
  2. Клен. Со временем появляются трещины.
  3. Дуб. Прочный, надежный материал.
  4. Лиственница. После дуба считается второй по качеству.
  5. Сосна. Используется только при отсутствии сучков, которые после температурных деформаций древесины могут выпасть.

Во время работы подготавливаются следующие материалы и инструменты:

  • деревянный брус сечением 100х100 мм;
  • доска толщиной 40-50 мм;
  • поручни, перила, балясины;
  • столярный клей;
  • топор;
  • молоток;
  • линейка;
  • угольник;
  • уровень;
  • трубный ключ;
  • бокорезы;
  • шурупы;
  • анкера;
  • уголки.

Технические требования к забежным лестницам

Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.


Существует ряд требований для данной лестницы

Основные технические параметры для возведения конструкции следующие:

  1. Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
  2. На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
  3. Высота ступеней варьируется в пределах от 12 до 22 см.
  4. Край проступи не должен выступать более чем на 4 см.
  5. Ограждения высотой от 90 до 120 см.
  6. Ширина марша – не менее 90 см.
  7. Оптимальный угол наклона – 30°, но не более 45°.
  8. При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
  9. При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.

В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см

Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

  • Не предъявляете особых требований к внешнему виду
  • Нужен бюджетный вариант
  • Дом на продажу
  • Планируете закрыть ступени ковром
  • Планируете заменить ступени в будущем

г. Москва , ул. Южнопортовая 7, стр. 7, оф 503

Работаем без выходных с 9:00 до 20:00

В этой статье мы рассмотрим деревянные ступени для внутренних лестниц. Металлические, стеклянные, пластиковые и комбинированные ступени рассмотрим в другой статье.

Для того чтобы сделать правильный выбор рассмотрим возможные варианты, плюсы и минусы каждого из них.

  • Невысокая цена
  • Сращенный или цельноламельный щит на выбор

Минусы:

  • Низкая твердость
  • Смоляные карманы
  • Качество щита
  • Только брашированная поверхность

Когда подойдет:

  • Не предъявляете особых требований к внешнему виду
  • Нужен бюджетный вариант
  • Дом на продажу
  • Планируете закрыть ступени ковром
  • Планируете заменить ступени в будущем
  • Гладкая однотонная и ровная поверхность
  • Средняя твердость
  • Хорошее соотношение цена-качество

Минусы:

  • Практически отсутствует фактура
  • Только сращенный щит
  • Желтеет со временем
  • Только гладкая поверхность

Когда подойдет:

Вам не нравится фактурная древесина
Вам важно чтобы цвет лег максимально ровно
Не хватает бюджета на дуб

  • Тверже чем сосна
  • Сращенный или цельноламельный щит на выбор
  • Гладкая или брашированная поверхность на выбор
  • Более устойчива к изменениям влажности и температуры чем береза

Минусы:

  • Пестрый щит
  • Скрытые смоляные карманы
  • Дефекты щита закрыты «лодочками»

Когда подойдет:

  • Возможны сильные перепады влажности и температуры в доме
  • Ступени должны быть похожи на стены (в деревянном доме)
  • Не хватает бюджета на дуб

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

  • косоуры;
  • подступенки;
  • проступи;
  • перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

  1. электрический лобзик;
  2. молоток;
  3. шлифовальную машинку;
  4. дрель;
  5. уровень;
  6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм. Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Какая польза от чертежа

Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.


Нестандартные ступени может и придадут вашей лестнице оригинальный вид, но пользоваться ей будет не очень комфортно.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.


Даже такой незамысловатый чертеж позволит вам избежать массы ошибок.

Этапы сборки

  1. Сначала осуществляется пробная сборка своими руками для устранения возможных дефектов лестницы;
  2. После окончательной подгонки деревянные детали обрабатываются специальным антисептическим раствором, чтобы предохранить древесину от поражения грибком и плесенью;
  3. Торцы ступеней и внутренняя поверхность пазов промазываются клеем и плотно скрепляются, как показано на фото;
  4. Для повышения уровня надежности, с наружных сторон ступени дополнительно фиксируются шурупами. Чтобы не портить эстетичный вид лестницы, шляпки шурупов лучше утопить в балку на 5-8 мм, а полученные углубления зашпаклевать;
  5. Затем лестница подвергается финишной обработке – покрытию лаком или краской.

Подведем итоги

Существует множество вариантов конструкций подъемных изделий и материалов, используемых для их оснащения. Ступени лестниц, которые установлены на тетиве смотрятся особенно красиво. А благодаря современным технологиям данная конструкция стала намного прочнее и крепче, что позволяет продлить срок службы такой конструкции.

Подготовка материалов

Проведя замеры и скорректировав проект, надо подготовить материалы для изготовления. Для сооружения одномаршевой лестницы с рассчитанными параметрами необходимо приобрести:

  1. Две деревянные балки толщиной 50 и шириной 250 миллиметров. Рассчитанная длина балок составляет по 4,8 метра.
  2. Для изготовления 17 проступей длиной по 1 метру приобретают нужное количество доски с запасом на обработку. Доски берут толщиной не менее 25 миллиметров. Для проступей рекомендуется использовать дуб или ясень. Если не предполагается большая нагрузка, то допускается лиственница или сосна. Для проступей используют мягкие породы толщиной 20 мм.

  3. Для монтажных работ приобретают саморезы, металлические уголки, клей по дереву, нужно купить анкера для крепления несущих элементов.
  4. Балясины, перила и декоративные конструкции лучше приобрести в готовом виде. В строительных магазинах предлагается широкий выбор таких элементов различного дизайна и размера. Для самостоятельного изготовления этих элементов необходимо токарное оборудование и навыки работы на нём. Если их нет, то изготовление балясин в домашних условиях приведёт только к дополнительным расходам материала. При желании изготовить самостоятельно нужно приобрести деревянный брус 10×10 сантиметров, из которого вытачивают поручни и балясины.

Для ускорения работ по постройке приобретаются уже готовые ступени. Эти элементы, сделанные из различных пород, продаются в строительных магазинах. Плюсом приобретения готовых проступей является экономия времени, затрат на шлифовку и обработку кромок деталей.

Перед началом работ нужно подготовить необходимые инструменты. В работе понадобится дрель, шуруповёрт, молоток, ножовка, шлифовальная машинка.

«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.


Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Почему именно деревянная лестница

Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.

Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели

Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.

Советы по составлению чертежей для лестниц различного типа

В зависимости от типа конструкции, методика составления чертежа лестницы будет отличаться.

Прямые

Поскольку это наиболее простой тип конструкции, то и с составлением чертежа проблем обычно не возникает. Делается всё в такой последовательности:

  1. Рассчитывается предполагаемая длина пролета, исходя из размеров помещения.
  2. На её основе высчитывается количество ступеней (исходя из их формы и габаритов).
  3. Объявляется ширина лестницы (при достатке пространства её делают таковой, чтобы 2 человека смогли комфортно разойтись).
  4. Исходя из количества ступеней, определяется количество маршей. При необходимости добавляется площадка, размещая посередине конструкции.
  5. Получив основные параметры, их переносят чертеж.
  6. В конце рассчитываются и наносятся на бумагу дополнительные элементы (косоуры, перила, декоративные изделия и т.д.).

Поворотные

Количество маршей варьируется от 2 до 3. Размешаются площадки исходя из размеров и типа помещения, а также параметров проем. Чаще всего переход размещается снизу и посередине – это обеспечивает максимальную безопасность эксплуатации.

Площадка не должна быть меньше по размеру, чем пролет. В качестве элементов крепления лучше использовать косоуры и . В остальном проектировка не отличается от предыдущего случая.

Забежные лестницы

Лестницы с забежными ступенями отличаются повышенной сложностью, их рекомендуется проектировать с использованием компьютерных программ. При ручном составлении чертежа крайне сложно добиться точности размеров, а даже мельчайшие огрехи приведут к плачевному результату. Наибольшей популярностью пользуется следующий софт: Consultec Staircon, StairDesigner 5.08a PRO, Mastercam и AutoCAD. Последняя программа является приоритетным выбором для непрофессионалов, так как она отличается простым интерфейсом. К тому же она бесплатна, в отличие от остальных.

Основная сложность проектирования – корректно высчитать форму и количество забежных ступеней. Зачастую их конфигурация не постоянна, поэтому для того чтобы все элементы сошлись воедино, требуется точно высчитать градацию. При использовании компьютерных программ, необходимость в расчетах отпадает – система это сделает автоматически. При ручном составлении плана рекомендуется использовать метод пропорций.

План-проект забежной лестницы с обозначением всех элементов

Винтовые

Ещё один вид нетривиальной конструкции. Чтобы ступени сошлись на всех уровнях, необходимо воспользоваться специальной формулой. Расскажем на примере со следующими исходными данными: высота проема Н — 280 см, ширина S — 100 см, диаметр столба — 20 см. Вычисления:

  • Диаметр конструкции = 2*S+d;100*2+20= 220 см. Для того чтобы начертить радиус, делим результат на 2, т.е. получаем 110 см.
  • В центр полученной окружности помещаем малую окружность радиусом 10 см.
  • Далее прочерчиваем окружность с радиусом R Она будет являться средней линией. Середина ступеней =100/2+10=60 см.
  • Количество ступеней = 2GR1/s= 2*3,14 +0,6/0,25 = 15, 07. Округляем до целых, получается 15 ступеней.
  • Следующим шагом разделяем окружность R1 на 15 одинаковых частей.
  • Высота прохода равна 200 см, толщина ступеней 5 см. Итого высота полного витка равняется: 200+5 = 205 см.
  • Высота ступеней: Н1/n= 205/15 = 13,7 см.
  • Общее количество ступеней: 280/13,7 = 20,44 шт. (после округления – 21). Для компенсации округления необходимо скорректировать в большую сторону размеры первой ступени. Сделать это можно на этапе монтажа, так как изменения будут не критичными.

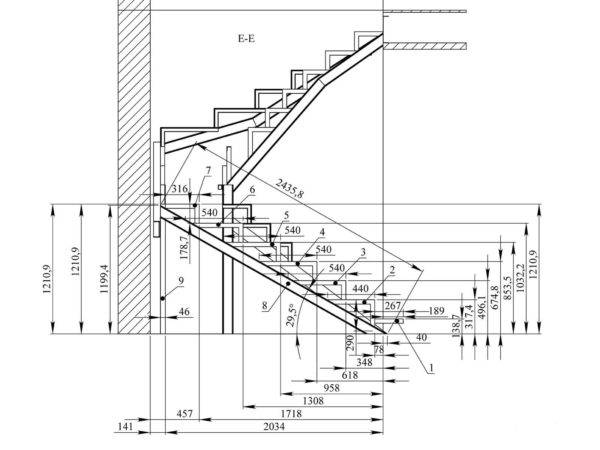

Примеры чертежей лестниц в разных проекциях

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

  • Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
  • Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
  • В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
  • Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
  • Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
  • Окружность с радиусом R1 делим на 15 равных частей;
  • Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
  • Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
  • Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Cоветы и рекомендации специалистов

Чтобы изготовить максимально надежное и безопасное устройство, специалисты рекомендуют учитывать следующие нюансы:

  1. Соблюдайте необходимые пропорции в параметрах. Ширина по узкому краю ступени должна превышать 10 см, по широкому краю – 40 см, а по центру – 20 см.
  2. Высота ступеньки должна равняться средней ширине шага членов семьи.
  3. Лестничную конструкцию лучше изготавливать комбинированным способом.
  4. Отлично смотрятся изделия из древесины на каркасе из металла.
  5. Даже если выбрали основным материалом бетон, то ступеньки изготовьте все равно из дерева.
  6. Количество ступенек в марше рекомендуют делать не меньше трех. Их число должно быть нечетным, поскольку психологами доказано, что начинать и заканчивать подъем легче с одной и той же ноги.
  7. Высота ограждения должна составлять в среднем 900-1200 мм.
  8. Крепить изделие следует к несущим элементам.

Параметры, необходимые для проектировки

Для создания чертежа лестницы на второй этаж, необходимо иметь точный план нижнего помещения. Он должен включать в себя ниши, двери, окна и выступы. Замер оконных и дверных конструкций производятся по наличникам. Необходимо учитывать расположение относительно пола. Также учитываются следующие параметры:

  • Высота проёма. Иными словами расстояние от первого до второго этажа. В качестве точки отчета берется чистовое половое покрытие.
  • Ширина проёма. В зависимости от типа лестниц, она может быть представлена различной конфигурацией. Наиболее простое решение — прямоугольная.
  • Расстояние от потолка до первого этажа. Данный параметр позволяет вычислить высоту прохода.
  • Если отсутствует технический план помещений, он составляется вручную. Схематично с соблюдением масштабирования на бумагу наносится чертеж первого и второго этажа.

Расчет размеров и создание чертежей

Надобность в самостоятельном составлении чертежа отпадает. Существуют способы, благодаря которым данный процесс выполняется быстро. Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.


Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Некоторые используют уже готовые чертежи. Найти их можно в интернете, затем подобрать подходящий. Но надобно быть внимательным: могут попасться неправильные измерения, которые не годятся для эксплуатации.


Некоторые используют уже готовые чертежи.

Еще один вариант – онлайн-калькулятор. Он является самым удобным для выполнения расчетов. Главный плюс – корректировка заданных цифр. Процесс происходит автоматически, пользователь получает чертеж на основе указанных значений.


Еще один вариант – онлайн-калькулятор.

Часто прибегают к методу пропорций. Используется он для изделий, имеющих г-образную и п-образную форму. В таком варианте необходимо выполнить дальнейшие действия:

  • На проекте выполняют разметку середины марша, по ней проводят прямую, на которой отображают отдельные части, равные ширине поступи.
  • Посредине забежных и прямых ступеней отмечают рубеж.
  • На половине поворотной площадки выполняется точная отметка, по ней обозначается участок.
  • От черты откладывается примерно половина размера ступеней.
  • От проверенной численности ступеней вычитается количество прямых линий, получившихся по схеме. На середине участка стоит помнить о проверке глубины. Если он рекомендованного – число ступеней понижают.

Технология и этапы монтажа двухмаршевой лестницы

Смонтировать двухмаршевую лестницу не составляет труда. Главное – наличие необходимых инструментов, которые зависят от того, из какого материала будет конструкция. Для обработки дерева потребуется ножовка, а металлический каркас придётся пилить болгаркой и применять сварку для соединения элементов.

Также нужно подготовить:

  1. Рулетку.
  2. Уровень.
  3. Напильник.
  4. Простой карандаш.
  5. Наждачную бумагу и саморезы.

Для начала рекомендуется установить каркас, а затем заняться его декорированием. Один из самых важных моментов при монтаже маршевой лестницы – это правильные расчеты данных нагрузки. Чтобы не ошибиться, на нашем сайте существует специальный калькулятор для расчета верных показателей.

Монтаж конструкции делится на 3 этапа:

Установка площадки. Чтобы площадка находилась в подвешенном виде, необходимо вмонтировать в стену 2-3 балки. Также можно использовать вариант установки на опорах, но в таком случае под лестницей не будет свободного пространства.
Монтаж нижнего марша лестницы
Этому этапу необходимо уделить особое внимание

Очень важно намертво закрепить нижнюю часть подъема на следующий этаж во избежание вибраций.
Монтаж верхнего пролета
Установка этой части конструкции не отличается от монтажа нижнего марша. На данном этапе также важно прочно закрепить элементы к площадке и полу второго этажа

Рекомендуется избегать наличия люфтов, это приводит к сокращению срока эксплуатации лестницы.

Строительные нормы

При строительных работах любая конструкция должна отвечать определенным нормам.

Рекомендуем посмотреть еще тут

  • Как сделать шумоизоляцию — советы по выбору материалов и обзор лучших методов изоляции авто и квартиры (видео + 85 фото)

  • Как сделать камин — пошаговое описание как своими руками построить небольшой камин быстро и просто (115 фото и видео)

  • Как сделать розетку — советы по выбору, монтаж, подключение и особенности переноса розетки (110 фото)

То же самое и в случае с лестницей. Она должна быть прочной, чтобы выдерживала нагрузки человека, и безопасной, чтобы не травмироваться при передвижении.

А также, должна обеспечивать удобное и комфортное передвижение на требуемый этаж здания.

Ступеньки вы должны сделать определенных параметров, поскольку узкая ступенька будет препятствовать удобной постановке стопы, из-за чего могут возникать травмы. Если ступенька очень высока, то неудобно перешагивать с одной на другую.

Поэтому к такому проекту необходимо подходить согласно правилам, все, точно рассчитав и определив на чертежах.

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

StairCon

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
