Как самостоятельно сделать мотор для откатных ворот

Самостоятельная установка

Не менее качественную систему можно собрать самостоятельно. К тому же это позволит сэкономить бюджет на комплектующих.

Для самостоятельного производства привода понадобится:

  • старый, но работающий электромотор;
  • 2 звёздочки;
  • цепь для передачи крутящего момента от мотора к воротам.

Заводских моделей распашных ворот есть множество. Отдельно продаются и механизмы привода. Сделаны они качественно и способны работать при разных погодных условиях. Отличаются покупные механизмы необходимым усилием для открывания, количеством нужной электроэнергии и силы тока.

Единственным большим минусом установки таких вариантов является их цена. За простой механизм с блоком управления необходимо заплатить в районе 20 000 рублей. Этот фактор является решающим, чтобы задуматься о самостоятельной установке ворот.

Подготовка места

Правильный выбор места является решающим фактором для успешной постройки.

Чтобы конструкция была практичной, необходимо учесть несколько нюансов:

  • место для установки;
  • возможность открывания в одну или две стороны, только наружу или внутрь и т.п.;
  • размеры створок;
  • особенности монтажа опорных стоек;
  • тип крепления приводного механизма, а также место его установки;
  • способ монтажа кабелей с подачей электричества к воротам;
  • наличие дополнительного аккумулятора питания;
  • особенности фиксирующего элемента.

Габариты конструкции

Сначала необходимо определиться с шириной будущего проёма. При составлении проекта необходимо учитывать, какие автомобили будут проезжать сквозь ворота. Если в хозяйстве нет спецтехники, то достаточно проёма в 2,5 м. Но когда есть трактор или грузовые машины, то минимальная ширина должна составлять 3,5 м.

Необходимо учесть и возможность проезда автомобиля под прямым углом. Если дорога возле участка слишком узкая, чтобы совершить разворот и въехать в проезд под углом 90°, ширину ворот увеличивают на 1-2 метра. Не стоит забывать и о том, будут ли ворота открываться на проезжую часть или нет. Если да, то к ширине проезда необходимо добавить ещё несколько десятков сантиметров.

Если есть возможность сделать конструкцию шире, даже когда в этом нет необходимости, то лучше это сделать. Как показывает практика, ширины в 4-4,5 метра будет достаточно для проезда любой спецтехники.

Необходимые материалы

Для каркаса конструкции идеально подойдут профильные трубы из стали. Они максимально надёжны и делают конструкцию жёсткой.

Не забываем про необходимый материал

Для обивки каркаса можно воспользоваться следующими материалами:

  • листы металла;
  • поликарбонатные листы или профнастил;
  • доски;
  • кованные элементы.

Экстравагантно выглядят конструкции с комбинированием нескольких элементов. К примеру, можно сделать ворота с кованными и деревянными элементами.

Для изготовления опор необходимо подготовить:

  • трубы из стали или обыкновенные швеллеры;
  • деревянный брус;
  • бетон;
  • камень или кирпич для кладки столбцов.

Для постройки каркаса ворот понадобится классический шаблон или схема. Автоматику для распашных ворот своими руками лучше также конструировать по шаблону. Какие именно выбирать схемы — дело каждого. Решающее значение имеет качество материалов, производства и уровня мастерства. Можно выбрать классические шаблоны, оригинальные или самостоятельно начерченные, если есть опыт.

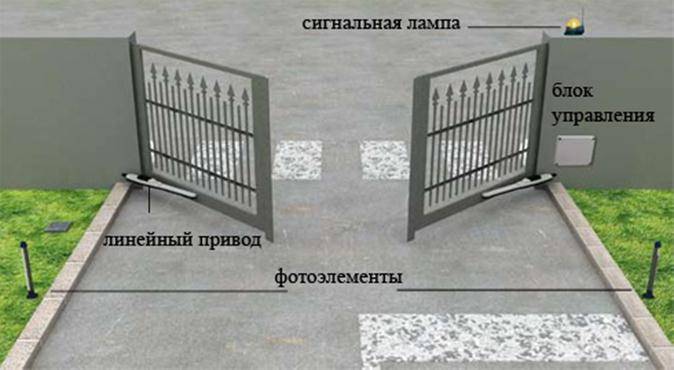

Принцип работы линейного привода (актуатора)

Актуатор ‒ разновидность электромеханической автоматики, которая пользуется наибольшим спросом.


Среди его плюсов:

  1. Недорогой.
  2. Устанавливается просто.
  3. Открывается наружу.

Запускается в работу в следующем порядке:

  1. С помощью редуктора мотор вращает винт.
  2. При этом винт с гайкой двигаются в том же направлении, что и направляющая.
  3. Выполняется преобразование вращения в линейное.
  4. Двигающаяся гайка обеспечивает открытие конструкции.

Блок управления регулирует работу мотора и в нужный момент замедляет ее. Это способствует продлению срока службы линейного привода.

Установка автоматики на ворота

Установка автоматики на откатные ворота — простое мероприятие. Двигатель привода устанавливается к основанию ворот и размещается на зубчатой части рейки. В случае необходимости привод поднимается на требуемую высоту и нуждается в фиксации профильными трубами, приваренными к основанию откатного полотна.

После закрепления привода необходимые провода протягиваются в специальное отверстие. Затем происходит установка зубчатой рейки и концевых выключателей. После этого крепятся фотоэлементы и лампы.

Монтаж реечной передачи привода

Самый распространенный вариант подачи тяги — это реечная передача, которая происходит за счет цепи. В таком случае на вал имеющегося преобразователя прикрепляется шестеренка и цепь с таким же шагом, которую необходимо натянуть на нижнюю часть ворот и закрепить с двух концов. В тот момент, когда шестеренка ходит по цепи, осуществляется подтягивание ворот.

Чтобы установить раму, на которой должны располагаться передача тягового механизма и мотор, пригодится угловая сталь. В этом случае ширина полки составляет примерно 5 см. Электромотор и преобразователь крепятся к опоре с помощью болтов, для которых в основании сделаны отверстия.

Чтобы закрепить цепь, надо монтировать приводную балку непосредственно к воротам на расстоянии от 60 до 100 см от земли. А цепное полотно приваривается. Недостаток цепи в том, что она имеет свойство растягиваться, в таких случаях берут стальную рейку с зубьями и с шагом, равным шестеренке. Но такую деталь может изготовить только слесарь.

Передача при помощи приводного ролика

Распространенный вариант — это открытие ворот, где используются роликовые тележки. В такой конструкции главную роль выполняет прижимной ролик. Но данную конструкцию самостоятельно изготовить намного сложнее. Зато такой способ считается экологически чистым.

Принцип работы заключается в том, что специальное направляющее роликовое колесо прижато и защищено резиновой прослойкой. Усилие для открытия ворот происходит за счет сжатия пружинного механизма. Оси вала закреплены при помощи кронштейна. Чтобы уравновесить давление, необходимо прикрепить 2 одинаковых направляющих колеса. Более подробную инструкцию механизма можно найти в интернете.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

  • откатные;
  • распашные;
  • гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

  • консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

    Система «ролик-направляющая» для откатных ворот консольного типа

  • рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
  • подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

  • кривошипно-шатунный механизм;
  • винтовая передача;
  • червячный механизм;
  • использование рейки;
  • механизм с использованием зубчатого колеса;
  • цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

  • привод;
  • зубчатая рейка;
  • блок управления.

Прокладка проводки

Наглядная схема обустройства фундамента откатных ворот.

Привод может устанавливаться в любом месте консоли, но чаще его размещают поближе к опорному столбу. Сказывается это только на длине проводки к периферийным устройствам. Длина рейки не меняется, она просто смещается по полотну к приводу.

Смонтировать автоматический исполнительный механизм откатных ворот будет проще, если еще на стадии бетонирования фундамента установить стальную закладную и подвести проводку через отверстие в ней. Снабдить приводом нетрудно и уже существующие откатные ворота. В этом случае площадку приваривают к закладной фундамента ворот. Она приподнимается над основанием. Это позволяет завести проводку в устройство, как и положено, снизу, чтобы не переживать о возможном затекании воды в корпус.

Провода прокладываются в специальных гофротрубах или обычных стальных трубах в земле. В уложенные в грунте трубы нужно заранее заложить проволоку. Затем к проволоке прикручивается конец провода и протягивается в трубу. Питающий провод идет от точки подключения в доме или другом месте. Для стабилизатора желательно найти место, где он меньше будет раздражать щелчками.

Провод передатчика фотоэлемента проходит под проездом. Для защиты от повреждения его помещают в стальную трубу и закапывают поглубже. Провода фотоэлементов и сигнальной лампы желательно провести внутри ограничивающих проезд столбов. В случае кирпичных столбов тонкие провода прячут в швах кладки и заделывают раствором. Фотоэлементы размещают в проеме перед воротами на высоте порядка 60 см. Сигнальную лампу поднимают на верхушку ближнего столба.

Четвертый вариант привода ворот (рабочий)

Для привода откатных ворот, решил использовать моторедуктор стеклоочистителя ВАЗ, от НИВЫ, они идентичны в других моделях, от 01 до 07 ВАЗов, стоят около 1000 рублей новый, на разборке можно купить от 300 до 500 рублей.

На этот двигатель нужно установить велосипедную звездочку, для этого нужны штатные шлицы с трапеции дворников. Приварил их к звездочки как можно ровнее, отрезал лишнее.

Далее сделал кронштейн для крепления двигателя от дворников к воротам, точнее к площадке рядом с воротами. Сделал его из трех уголков (перфокрепеж), остались после постройки каркасного дома. Так же приварил натяжитель цепи из анкера.

Далее прикрутил двигатель

Установил звездочку

К площадке, подготовленной во время установки самих откатных ворот, приварил два болта, шляпками вниз, для того чтобы закрепить привод

Прикрутил привод ворот, подложил шайбы на всякий случай. Цепь у меня уже была установлена, просто немного поэкспериментировал с ее натяжкой.  На фото ниже, крепление цепи к воротам с возможностью регулировки натяжения цепи.

Следующее фото — левая часть ворот, где цепь закреплена на саморез к профильной трубе, саморез по металлу вставил прям в звено, и закрутил в кронштейн из профильной трубы, лишнее намотал вокруг кронштейна

Концевики я поставил еще до того как прикрутил привод, в тепле это приятнее делать, чем на морозе (см так же статью автоматика для ворот). Провода на моторе стеклоочистителя, к которым нужно подключить питание, нашел опытным путем, там всего четыре провода, черный масса, второй искал методом тыка (в колодке находится по диагонали от черного).

Теперь нужно просто подключить автоматику, о которой я писал ранее, (ссылка выше)

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.

Видео работы откатных ворот, управляемых автоматикой из китая.

Видео работы ворот снаружи

Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.

Бюджет автоматизации вместе с воротами около 4000 рублей.

PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.

UPD от 05.12.2016

В выходные шел снег, в профиль по которому катаются подшипники подвесных ворот попал снег, в результате чего ворота стали плохо открываться, привод не справлялся и ворота останавливались, пришлось в срочном порядке делать защитный козырек на направляющий профиль.

Защитный козырек сдделал из П-образного профиля для гипсокартона 40*100*40 мм, прикрутил на саморезы по металлу. Понадобилось 2 шт.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню. Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Особенности системы автоматики

  • Автоматика на откатных воротах используется не только для удобства при использовании, а также служит дополнительным средством пассивной безопасности, так как надежно закрепляет ворота в закрытом положении. При использовании специальной автоматики для открывания ворот увеличивается срок службы самой конструкции за счет плавности движения отъездной створки во время каждого закрывания и открывания.
  • Автоматизировать движение ворот можно спустя некоторый период времени после их установки.
  • Автоматика работает в широком диапазоне температур, в зависимости от производителя от -60 до +50, в холодных регионах необходимо применять обогревательный элемент.
  • Знать вес и интенсивность работы ворот.
  • Для передачи работающего крутящего момента используется зубчатая передача.

Для правильного монтажа всей конструкции необходимо производить действия в строгой последовательности по инструкции, а именно:

  1. Обозначить полосу движения ворот используя натянутый шнур вдоль проема. Его необходимо располагать на высоте не менее 20 см от дорожного полотна. По этому шнуру необходимо выравнивать положения несущей балки.
  2. Подготовить специальные роликовые тележки к установке, и смонтировать их внутри профиля.
  3. Сместить направление тележек к центру ворот.
  4. Установить конструкцию ворот вместе с роликами на стальную направляющую.
  5. Расположить опоры в предназначенных местах, а ворота установить так, что бы они размещались параллельно натянутому шнуру и прикасались к нему. Крепление роликовых тележек к направляющему швеллеру
  6. Снять полотно ворот с роликов.
  7. Опоры снять с площадок.
  8. Пройти сваркой по поверхности, прикрепит специальные регулировочные площадки к железной балке.
  9. Установить роликовые опоры на необходимые площадки.
  10. Установить ворота, обязательно, в закрытом положении и закрепить горизонтальное положение.
  11. Используя гаечный ключ, необходимо поднять или опустить  специальные регулировочные площадки.
  12. Установить ролик, а также глушилку на конец несущего профиля. Для этого необходимо закрепить деталь на конце балки специальными крепежными болтами. Эта деталь предотвращает забивание конструкции снегом в холодную пору года.
  13. Установить верхний направляющий ролик. Для его монтажа необходимо ослабить его крепеж. После этого размещают кронштейн над несущим полотном таким образом, чтобы ролики фиксировались на верхней точке полотна. Сторона со специальными отверстиями направляется в сторону несущего столба.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

  • при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
  • чем больше данный показатель, тем легче будет въезжать на территорию участка;
  • ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

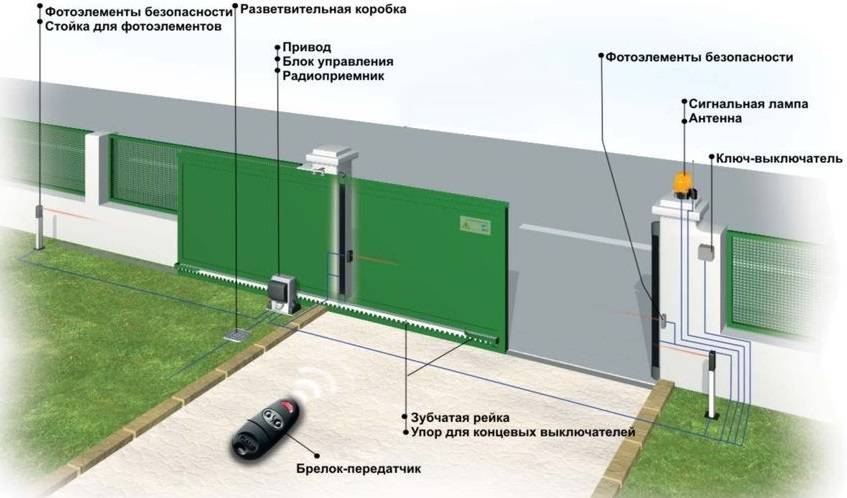

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.

3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры “Мастер Компани” рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.

Как настроить автоматику

После того как все будет установлено, приходит время настраивать получившийся механизм. Для этого нужно вручную открыть ворота и совершить настройку концевых выключателей. Электропитание подключается только тогда, когда привод заблокирован. На видном месте необходимо установить сигнальные фонари, которые загораются в тот момент, когда происходит подача электричества.

После настройки обязательно проверяется, насколько плавно совершается открытие и закрытие ворот. Электромотор необходимо предохранить от попадания влаги при помощи защитной накладки, которая изготавливается из подручных материалов.

Монтаж электрических редукторов

При выборе автоматики следует учесть определенные факторы:

  • Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
  • Вертикально выставленные створки (для легкой и правильной их роботы).
  • Сторона, в которую открывается портал (наружу или внутрь).

Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.

Створки открываются внутрь

Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.

В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.

Установка автоматики

Створки открываются наружу

Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.

Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
