Как правильно установить автоматику для распашных ворот

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Особенности автоматики

Установка автоматических приводов для распашных ворот – процедура крайне трудоемкая, требующая точности, аккуратности и квалификации. Есть множество солидных компаний, для которых качественная автоматика является одним из товаров, выпуском которых они занимаются уже долгое время. Поэтому при наличии нужной суммы механизм, то есть электропривод, лучше купить. Ведь даже специалисты больших фирм иной раз ошибаются, что приводит в будущем к сложностям в работе автоматических распашных воротах.

Установка привода автоматических распашных ворот имеет некоторые особенности, когда учитывается:

  • положение створки относительно к столбу;
  • применение створочных упор, если автоматика используется без применения концевых выключателей.

Пренебрежение любым показателем обязательно спровоцирует отрыв кронштейнов от створок, столбов, выход из строя электродвигателя и другие неприятности. Кроме прочего, автоматика для ворот имеет много электрических приводов и устанавливаемых на плате параметров работы. Это уменьшает вероятность того, механизм для ворот будет качественно установлен людьми без опыта.

К достоинствам данного типа сооружения относят длительность службы, прочность и универсальность. Механизм сооружения неприхотлив и прост, скорость открывания ворот – до 15 с. К минусам такой системы можно причислить то, что наличие наименьших преград по ходу движения створок может привести к тому, что автоматика, в частности электропривод даст сбой, и произойдет заклинивание створок. Для того чтобы автоматика для распашных ворот, работала четко, электропривод не ломался, стоит тщательно следить за отсутствием любых преград на площадке перед проемом.

Оптимальный способ предотвратить возможные сбои в работе – это осуществлять вовремя профилактику. Все части, которые требуют смазывания, следует периодически своими руками обильно пропитывать смазкой. Если автоматика не работает, категорически не следует прикладывать чрезмерные усилия для закрывания (открывания) створок. Если все-таки случилась неприятность, то к ремонту автоматических приводов необходимо подойти ответственно.

Автоматика самодельная

Гаражные ворота автоматические своими руками при желании можно сделать самому. К такому варианту прибегают люди, которые хотят сэкономить, или же самоучки. Данный процесс может оказаться вполне увлекательным и легким, если тщательно провести подготовку.

Привод для распашных ворот

Секционные гаражные ворота с электроприводом надо будет оснастить приводом. Он довольно важен для правильной работы системы.

Чтобы сделать правильный выбор, надо знать принцип работы. Давайте ознакомимся с ним поближе.

Подбираем привод для ворот

Итак:

  • Системы спутникового телевидения старого образца в своей основе имеют механизм поворотного действие. Он подойдет для установки.
  • Червячная передача работает по тому же принципу, что и привод.
  • Первый вариант при этом будет более выгодным, потому что для его работы хватает напряжения в тридцать шесть В.
  • Приводы, продающиеся в магазинах, действуют от сети в двести двадцать вольт. С точки зрения безопасности применение понижающего трансформатора также выгодно.
  • Во время усиления напряжения можно достичь ускорения работы створок ворот. Но долгое использование приведет к быстрому износу мотора.

Собираем устройство

Установка электропривода гаражных ворот довольно ответственный момент во всей работе конструкции. Если это сделать не правильно, тогда система не будет работать. Ворота не будут открываться или заедать во время движения.

Делаем правильную сборку

Итак:

  • Для того, чтобы собрать на раздвижные ворота автоматику нужно взять пару рабочих приводов от спутниковой системы. Выбирать следует те экземпляры, которые оснащены длинными штоками. Такой агрегат можно купить в специализированных компаниях по доступной цене, порядка пятидесяти долларов.
  • Дополнительно потребуется трансформатор мощностью тридцать шесть – сорок В., и пульт ДУ.
  • На выполнение сборки привода, предназначающегося для ворот, может уйти от пяти до шести часов. Чтобы работа была качественной автоматику стоит дополнить токовым реле. Оно поможет предотвратить поломки при попадании какого-либо предмета под створки и верхнем их в исходное положение. Отсутствие реле может привести к негативным последствиям: мотор перегреется, выйдет из строя, а полотно ворот будет повреждено.
  • Таким образом, достаточно быстро и без особых проблем можно соорудить привод для ворот, при этом потребуются минимальные денежные вложения. Но если вы отдаете предпочтением сборке заводской, то сэкономить можно на установке, которую выполняют собственными силами.

Принципы выбора автоматики

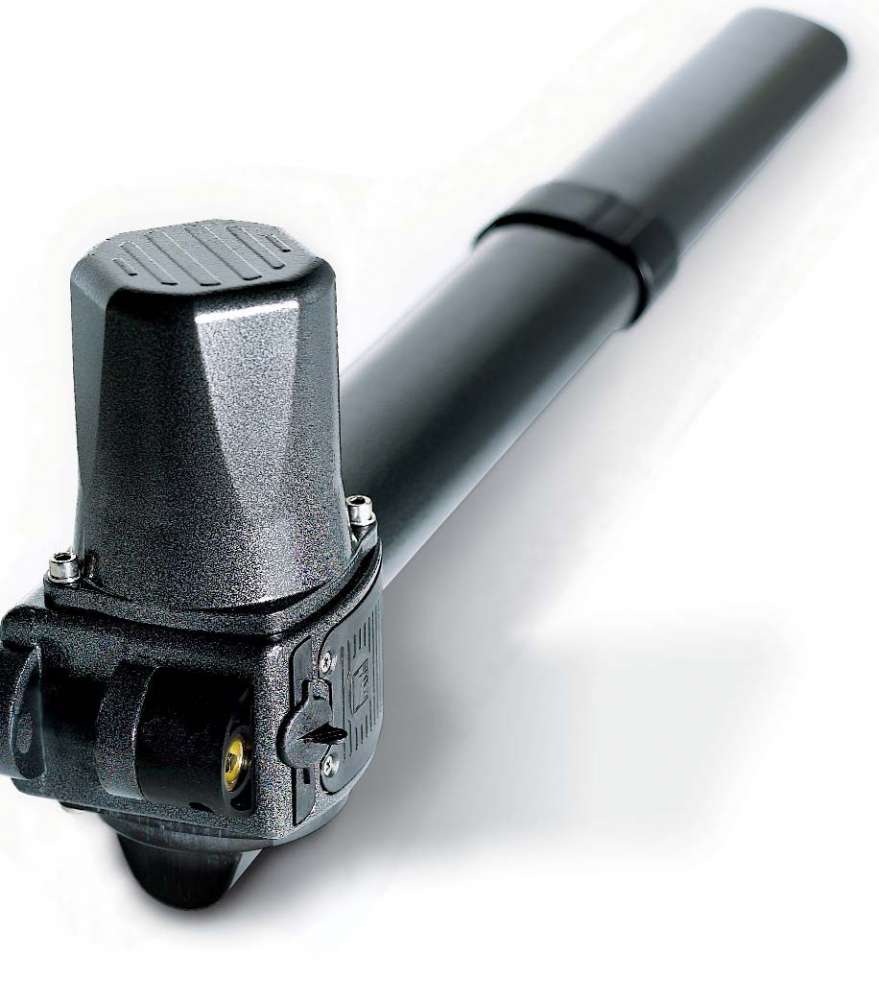

Процесс монтажа привода на распашные конструкции

От грамотного выбора электропривода зависит срок и качество его эксплуатации

Поэтому так важно обратить внимание на следующие параметры:

Вес створок и остальных элементов распашных ворот. Если вес ворот не соответствует возможностям автоматики, при первом же сильном ветре система выйдет из строя, не справившись с нагрузкой

При этом важно учесть и ширину ворот, высоту столбов, расстояние от боковой опоры до центра петли. В том случае, если оно меньше 15 сантиметров, лучше будет установить линейные приводы.
Интенсивность использования ворот. Для домашнего использования достаточна пропускная способность до 20 машин в час

Для производства и в зонах, где ворота приходится открывать и закрывать довольно часто, этот показатель мал, потребуются рычажные приводы. Обычно их и устанавливают в гаражах, на общественных автостоянках, на складах и других промышленных местах. В документах и чертежу к прибору можно получить информацию о среднем количестве ежедневных и почасовых циклов открывания-закрывания.
Стойкости системы к низким температурам. Если местности присущи длительные морозы, рекомендуется устанавливать более мощный привод, чтобы он справился с трудностями при открывании. Никто не захочет в сорокаградусный мороз столкнуться с серьезными проблемами при открытии ворот. Встроенную калитку в воротах можно дополнить рычажным доводчиком, который и предназначен для работы в сильные морозы.

При бережном использовании и нормальном напряжении в сети автоматика для распашных ворот прослужит долго. В любом случае лучше покупать системы с определенным запасом мощности, чтобы не испытывать проблем в процессе эксплуатации

Также для нормальной работы автоматики важно проводить профилактические мероприятия. Они заключаются в смазывание механизма специальными средствами

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

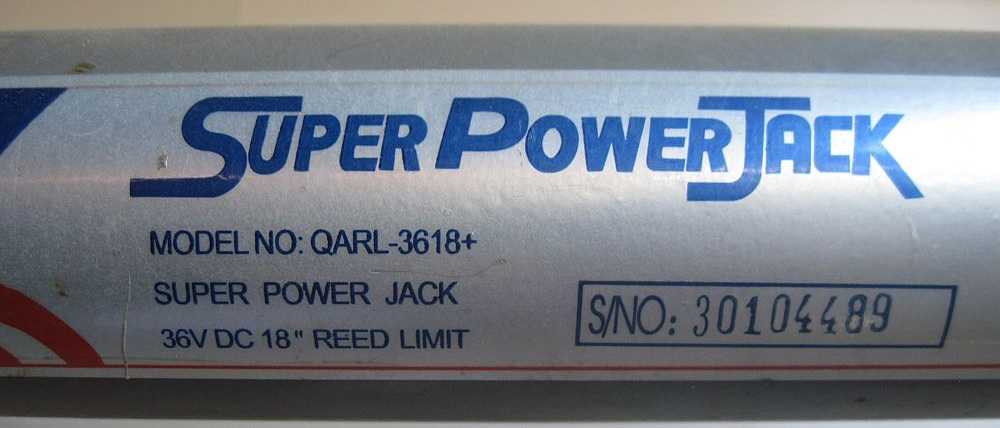

Двигатель для самодельной системы открывания распашных ворот

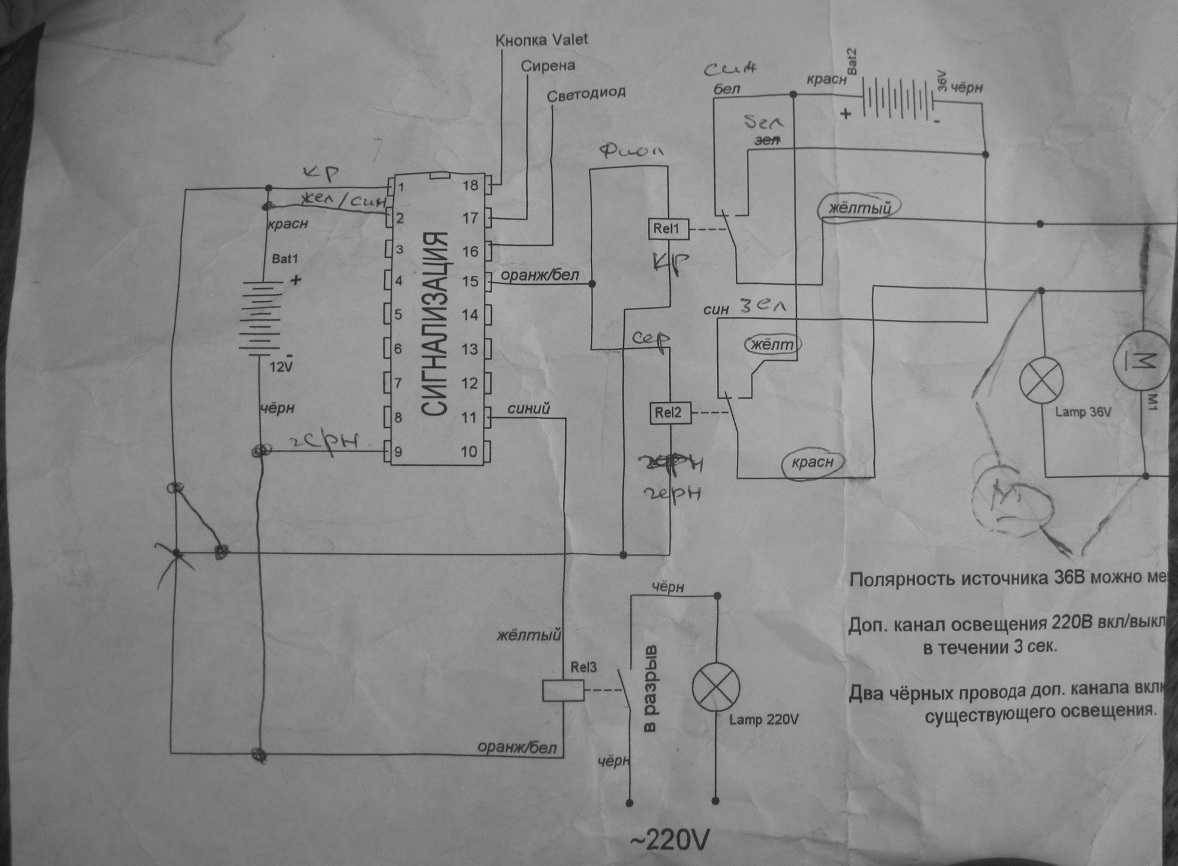

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Рекомендации по монтажу электропривода

Существует два типа механизмов открывания: линейный и рычажный. Линейный подходит для ворот, у которых расстояние между петлей и внутренней поверхностью столба равна 1-2 сантиметра. А рычажный механизм подходит для ворот, у которых расстояние составляет 2-3 сантиметра. Также при выборе привода нужно посчитать массу створки плюс сопротивление ветра. И под итоговый вес подбирают механизм открывания.

Обязательно следует учитывать и количество открываний в час. Эта цифра указана в техпаспорте. Стоит взять привод с запасом мощности. Также нужно следить за петлями, они должны быть всегда хорошо смазаны.

Место установки

Устройства автоматизации обычно устанавливают на воротную створку, но для рычажных конструкций возможна и подземная установка

Поскольку для открытия требуется значительная нагрузка, критично важно, чтобы опорные столбы или колонны обладали большой прочностью и имели закладные для монтажа привода. Наиболее распространённый вариант — металлическая труба, обложенная кирпичом, и выведенные наружу приваренные детали для крепежа

Для рычажных систем, у которых усилие прилагается в одной точке створки, место установки не играет особой роли и определяется в основном удобством монтажа или эстетическими соображениями. Для линейных моделей, у которых усилие распределяется по всей ширине полотна, выбор оптимального места монтирования во многом зависит от парусности конструкции. Наиболее распространённые варианты — поверху или посредине воротной створки. В любом случае имеет смысл получить консультацию у продавца и получить понятные точные чертежи по установке купленного изделия.

Подготовительные мероприятия

Чертеж — самый важный этап в любом строительстве.

Для того чтобы конструирование и установка автоматических ворот прошла успешно, необходимо в первую очередь составить чертеж. На лист необходимо нанести схематически будущую конструкцию ворот с указанием размеров. Кроме того, схема должна содержать размеры всех устанавливаемых деталей.

Разница между обычными и автоматическими распашными или откатными воротами только лишь в установке дополнительного устройства – привода. Здесь необходимо определиться с выбором

Также стоит обратить внимание на то, что под воздействием ветра движение створок останавливается, но учитывая, что ваши ворота будут достаточно легкими, необходимо предусмотреть дополнительную защиту от порывов

Размер створок

При расчете параметров будущих ворот необходимо учитывать следующие нюансы:

  • въезжающее транспортное средство должно оставлять с обеих сторон не менее 30 см;
  • чем больше ширина ворот, тем проще осуществляется въезд транспорта;
  • ширина створок всецело зависит от типа транспортного средства.

При въезде в установленные ворота только легкового автомобиля хватит и ширины 2,5 м, а длины – 2 м. Но для въезда микроавтобуса ширина должна составить не менее 2,5 м.

Выбор материала

Для того чтобы изготовить каркас ворот, лучше всего применить профилированные трубы из стали. Такой материал максимально увеличивает жесткость конструкции и гарантирует ее прочность.

Для обшивки каркаса может использоваться несколько типов материалов:

  1. доска, штакетник;
  2. профилированные листы;
  3. поликарбонат;
  4. металлические листы;
  5. ковка.

Прекрасно смотрятся комбинированные конструкции, для которых используется обшивка деревом или поликарбонатом, дополненная элементами ковки.

Особое внимание стоит уделить опорным стойкам, материал для которых необходимо подбирать, учитывая вес створок. Могут быть использованы следующие материалы: железобетон, кирпичная кладка, стальные трубы, брус из твердых пород дерева

Что понадобится в процессе работы

Чтобы сделать своими руками распашные ворота, потребуется подготовка различных материалов:

  1. Кирпич, камень или металлические трубы для опорных стоек. В том случае, если здесь будет использоваться кирпичная кладка, то потребуется еще и подготовка металла, использующегося в качестве закладных.
  2. Профильные трубы (сечение 60х60, 40х20) – для каркаса.
  3. Ковка, поликарбонат, дерево, стальные листы, профнастил – для обшивки каркаса.
  4. Петли с опорным подшипником и привалочной плоскостью.
  5. Детали запирающего механизма.

Крепкое основание — отличный задел для качественных ворот.

В процессе установки опорных стоек потребуется их укрепление и сооружение фундамента. Для этого потребуется бетонный раствор, состоящий из песка, щебня и цемента.

Для изготовления привода используются рабочие детали от автомобилей или бытовой техники. Наиболее пригодными для этого являются:

  • электрические стеклоподъемники;
  • детали спутниковых антенн (актуаторы);
  • домкраты винтового типа;
  • электродвигатели редукторные (усилие не менее 120 Н).

Для изготовления системы дистанционного управления используется самая примитивная автомобильная сигнализация.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

  • зубчатая рейка;
  • концевики;
  • электропривод.

Комплект рекомендуется дополнить такими элементами:

  • фотоэлементы;
  • лампа для оповещения;
  • дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

ПодключениеДлина провода 1 < 10 мДлина провода 10 < 20 мДлина провода 20 < 30 м
Напряжение питания3х1,5 мм²3х2,5 мм²3х4 мм²
Сигнальная лампа2х0,5 мм²2х1 мм²2х1,5 мм²
Питание вспомогательных механизмов2х0,5 мм²2х0,5 мм²2х1 мм²
Фотоэлементы для приёма4х0,5 мм²4х0,5 мм²4х0,5 мм²
Фотоэлементы для передачи2х0,5 мм²2х0,5 мм²2х0,5 мм²
Механизмы управления и безопасности2х0,5 мм²2х0,5 мм²2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

  • каретки от велосипеда;

  • заслонки;
  • верхние подпирающие ролики;

  • направляющая планка;
  • накатные ролики;

  • несколько уловителей;

  • домкрат;
  • материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
  • швеллер;
  • кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

  • усиленные петли с подшипниками;
  • рукоятки;
  • центральный и боковые упоры;
  • задвижка;
  • стиральная машинка;
  • материал для покрытия;
  • профильные трубы;
  • каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

  • электродрель;
  • изолента;
  • плоскогубцы;
  • метр;
  • молоток;
  • паяльник;
  • шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.

Самостоятельная установка оборудования

Автоматика должна быть защищена от осадков в летнее и зимнее время

Перед началом работ нужно изучить рекомендации к приобретенному продукту относительно того, как правильно установить автоматику на распашные ворота

Следует обратить внимание и на требования к проему и окружающему участок пространству

Что понадобится для работы

Одна из главных вещей при установке автоматических распашных ворот – безопасность использования. Поэтому предпочтительно приобретать блоки, рассчитанные на невысокие показатели напряжения (до 36 В). Можно купить готовый к установке актуатор на створку (их необходимо два – по одному для каждого полотна).

Важно также продумать организацию автоматической остановки двигателя на крайних позициях движущихся элементов, чтобы система не вышла из строя. Для решения этой задачи используются концевые выключатели и бесконтактные датчики

Подготовить непосредственно проем своими руками несложно. Для стоечных опор используются металлические трубы. Из таких же элементов делается каркас, при этом берется профиль двух типов сечения – 4х2 и 6х6 см

Также важно приобрести компоненты запирающего механизма. Закладные детали изготавливаются из швеллеров или трубок

Установка при открытии ворот внутрь

Автоматика для ворот, открывающихся наружу

Кронштейны закрепляются на выведенных закладных, при этом на крайних уголках хода конструкции монтируются упорные элементы. Изготавливаются они из уголка или арматурных деталей. Возможна установка привода уже после монтажа самих ворот. Этот способ подойдет, прежде всего, для линейных конструкций. Если столб выполнен из кирпича, в середине делают нишу.

Установка при открытии ворот наружу

Трубка или швеллер с квадратным сечением (сторона – 10 см) монтируется в середину кирпичной опоры и затем производится приварка арматуры. Для профильной трубки выводят 3 закладные. К опорному столбику привариваются петли. Высота укрепления приводных элементов должна быть идентичной размещению закладных. При монтаже автоматики один кронштейн сваркой соединяют с каркасной рамой, другой – с закладной

При прокладке проводов важно проверять их состояние (в частности, целостность изоляции и отсутствие иных повреждений)

Компактность и удобства монтажа

Возможность установки под жилыми помещениями

К преимуществам автоматических ворот относится возможность монтажа в гараж, находящийся в жилом помещении.

При производстве гаражных ворот фирмы изготовители учитывают все ваши пожелания – это выбор цветовой гаммы, дизайна, качества материалов, а также видов конструкций будь то откатные или же распашные ворота, и полная укомплектованность их системами безопасности современного типа.

Плюс ко всему – это прекрасный внешний вид. Электронный механизм сам по себе выглядит необычно и стильно. Такие изделия украсят собой любое помещение, сооружение, здание и преобразят их внешний вид.

Одним из немногих минусов для приобретения автоматических ворот является неосторожность при выборе подделки. Если при изготовлении данных конструкций используется некачественная и дешевая автоматика, то данное изделие не прослужит своему владельцу и нескольких лет

Качество автоматики и материалов, из которых производятся ворота, должны быть подтверждены многочисленными испытаниям, а также быть сертифицированными.
