Подготовка к установке секционно-подъёмных ворот
Приступаем к замерам
Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.
Порядок выполнения замеров
Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:
- высоту проёма (Н);
- ширину (В);
- высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
- расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
- глубину вхождения конструкции внутрь помещения (l).
Расчёт глубины вхождения выполняют в соответствии с правилами:
- если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
- если более 8 м2 – 45 см;
- при низком проёме – 50 см;
- при высоком – 65-85 см.
Выбор привода
Привод рекомендуется выбирать осевой
Для секционно-подъёмных ворот возможны два варианта автоматизации:
- монтаж привода на потолке у задней стенки гаража;
- установка осевого привода с любой стороны от проёма.
Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.
Правила подготовки проёма
Основные требования к проёму:
- несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
- ровность стен и их соответствие горизонтали и вертикали;
- с внутренней стороны проёма должно быть достаточно места для установки направляющих.
Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.
Способы усиления:
- Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
- Нанесение слоя штукатурки и установка направляющих на химические анкеры.
В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.
Выравнивание проёма и потолка
Поверхность стен и потолка должна быть идеально ровной и прочной
В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.
Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.
Что делать, если проём недостаточен для монтажа подъёмных ворот
Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.
Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.
Недостатки роллетных конструкций
При рассмотрении вопроса о приобретении роллетного механизма неизбежно встает вопрос о том, какие возможные минусы могут быть у этого типа ворот по сравнению с другими разновидностями. Перечислим, какими минусами они обладают:
- Необходимость обрабатывать изделия антифризом и составами, защищающими изделия от действия дождя. При обледенении, кстати, конструкция функционирует хуже;
- Конструкция ламельного полотна такова, что в ней не получится обустроить калитку. Она выгодна там, где уместно сплошное полотно или где его наличие не напряжет владельца;
- Они не очень стойки к взлому недоброжелателями по сравнению с некоторыми другими видами ворот. Впрочем, этот параметр вариабелен и зависит от разновидности ламелей и управления механизмом.
Как врезать калитку в секционные ворота
Чтобы врезать калитку в секционные ворота, вам понадобятся:
- перчатки;
- очки;
- рейка (длина — 1,8–2 м);
- угольник;
- клепальный инструмент;
- резиновые жгуты (нужны для сжатия сэндвич-панелей);
- лекало для резки заготовок под углом в 45°;
- ножовка по металлу;
- напильник;
- киянка (резиновый молоток);
- сверла;
- дрель;
- электролобзик;
- карандаш;
- линейка;
- рулетка.
Все инструменты вы сможете купить по доступным ценам на любом строительном рынке Москвы или в специализированном магазине.
Также необходимы детали дополнительной входной конструкции. В комплектацию входят:
- ловитель, предотвращающий деформацию створки;
- козырек для защиты от дождя;
- обрамление для краев, сделанное из алюминиевого профиля;
- металлические ручки;
- помещенный в специальных усиленный корпус замок;
- промежуточные петли из нержавеющей стали;
- механизм доводки;
- заклепки;
- петли для фиксации калитки в проеме;
- П- и Ц-образные профили из алюминиевого сплава.
Расчет размеров
Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:
Высота с шириной. В этом случае определяют габариты воротной конструкции
Также при проведении замеров обращают внимание на то, чтобы плоскости располагались параллельно друг к другу. Стенки конструкции должны располагаться в вертикальном положении, а перемычка с нижней гранью — в горизонтальном. Для проверки правильности положения элементов пользуются отвесом или строительным уровнем
Для проверки правильности положения элементов пользуются отвесом или строительным уровнем.
Размер перемычки. При определении этого параметра занимаются измерением расстояния от края проема до перекрытия потолка. Оптимальный размер составляет 350-550 миллиметров. В такие проемы удастся установить наиболее надежные и качественные модели ворот со специальной подъемной системой. Степень вхождения конструкции внутрь помещения. Некоторые не обращают внимания на этот параметр и не определяют его размеры. При расчете величины учитываются особенности системы подъема ворот, а также габариты проема.
Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.
Подключение автоматики
Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.
При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем
Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.
Кроме привода в комплекте поставляются:
- сигнальная лампа;
- фотоэлементы;
- блок управления;
- замок (отвечает за разблокировку ключей).
По принципу работы электроприводы бывают:
- Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
- Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
- Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
- Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.
Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.
Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.
Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.
Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию
Важно просто ее соблюдать
Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).
Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.
Типичные просчёты
Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:
- Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
- Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
- При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.
Как монтировать рольставни своими руками
После получения комплекта, его необходимо сразу распаковать, чтобы проверить наличие всех деталей для установки. Особых проблем может доставить отсутствие какой-либо детали механизма. Если комплект не полный, лучше его заменить, чем пытаться «выкрутиться» самостоятельно.
Порядок работ — как крепятся рольставни в проем:
Установка рольставней своими руками начинается с монтажа направляющих. В них необходимо просверлить монтажные отверстия сверлом диаметром 8 мм. Схема сверловки отверстий зависит от способа монтажа рольставней. Так, для наружного монтажа отверстия сверят с фронтальной стороны, а при внутреннем или комбинированном – в торце. Первое и последнее отверстие сверлится на расстоянии 10-15 мм от края направляющей, остальные с равномерным шагом не более 50 мм. Монтаж направляющих производится на анкерные болты в сборе с коробом. Отверстия впоследствии будут закрываться специальными заглушками.
- Следующим шагом необходимо подготовить короб для установки рольставней. В торцевых стенках короба сверлятся по паре отверстий диаметром 4 мм. После того, как короб будет поставлен на рабочее место, через эти отверстия будут установлены заклепки, которые держат крышку. В специально отведенных местах высверливаются отверстия диаметром 8 мм. Они нужны для установки анкерных болтов для крепления короба к стене. В задней крышке короба сверлится отверстие 14 мм для монтажа элементов управления.
- Далее короб вставляется в направляющие, и собранная конструкция прикладывается к откосу. Ровность установки короба обязательно проверяется при помощи уровня. Малейший перекос в одну из сторон приведет к тому, что рольставни будут плохо «ходить» по направляющим. То же самое касается и направляющих. Они должны стоять строго по уровню.
- Работу по установке собранной конструкции лучше выполнять с помощниками. Как только вся конструкция выставлена, сквозь высверленные отверстия намечается расположение отверстий в стене. Если есть кому держать конструкцию, то можно сверить по месту. В таком случае сначала устанавливаются анкера на короб, а затем на направляющие. Для сверловки сквозных отверстий через направляющие и короб необходимо использовать сверла и буры по бетону большой длины. В таком случае, вероятность повреждения элементов конструкции патроном дрели будет минимальной.
- Устанавливая анкера или саморезы (если стены выполнены из дерева или металла) необходимо постоянно проверять расположение короба и направляющих строго по уровню. Перед чистовым креплением каркаса с обратной стороны направляющих снимают защитную пленку. Лицевую сторону «оголяют» в конце работ.
- Крепить каркас рольставней нужно довольно крепко, чтобы в процессе эксплуатации он не менял свое положение. В противном случае, это скажется на работоспособности всей системы.
- Когда каркас полностью закреплен, можно приступать к монтажу приводного элемента. Устанавливается он внутрь помещения и служит для управления рольставнями изнутри. Подключается привод к валу системы через отверстие в стене. После подключения следует обязательно проверить работоспособность механизма. Вал должен вращаться свободно, без особых усилий.
- Последним из основных элементов устанавливается полотно рольставней. Первым делом на перфорированном валу монтируются дистанционные кольца. Шаг установки – не более 400-500 мм. Затем на последней планке полотна рольставни устанавливаются тяговые пружины. На первом профиле полотна ставятся ручные ригели. Затем полотно заводится за вал в направляющие и постепенно опускается по ним. После того, как все полотно опустилось, его пружины заводятся в перфорированные отверстия вала и закрепляются в них.
- Теперь необходимо проверить работоспособность всего механизма. Если он работает нормально, короб закрывают крышкой. Для этого через заранее просверленные отверстия диаметром 4 мм устанавливают заклепки при помощи заклепочного пистолета.
- Последним штрихом в установке рольставней монтируются заглушки на установочные отверстия.
Особенности ухода и эксплуатации
Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.
- Содержать металлоконструкции в чистоте.
- Своевременно обновлять защитное лакокрасочное покрытие.
- Не допускать механических повреждений обшивки: вмятин и сколов краски.
- Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
- Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
- Не допускают весовых нагрузок на створки ворот.
- Петли периодически смазывают средством «Литол» или другим аналогичного действия.
Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.
Порядок монтажа роллетных ворот в гараже
Монтаж роллетных ворот с нуля лучше выполнять с одним-двумя помощниками. В одиночку такой объем работ выполнить проблематично даже при наличии навыков. Сначала нужно установить направляющие и собрать каркас.
Крепление направляющих
В направляющих сверлятся отверстия диаметром 4 мм. Дистанция между соседними отверстиями должна быть не более полуметра.
Пошаговая инструкция:
- в помещении делается паз для установки пружины, поддерживающей управляющий механизм;
- формируется короб: корпус соединяется с боковушками с помощью алюминиевых заклепок;
- справа от вала вставляется пружина;
- вал соединяется с коробом, находящимся на притолоке;
- прикладывается каркас и производится разметка крепежных деталей;
- проделываются отверстия и монтируются направляющие;
- шнурок продевается в пружинку;
- каркас закручивается саморезами;
- отверстия закрываются пробками.
Монтаж роллет
Когда каркас будет зафиксирован, начинают устанавливать полотно. Его концы фиксируются снизу специальным профилем. В низовой планке проделывается пара отверстий с диаметром 6 мм. В эти пазы устанавливаются стопоры, призванные поддерживать ламели. Затем роллет закрывается крышкой. С внутренней стороны притолоки прикручивается ролик. Ровность контролируется строительным уровнем. По завершении работ тестируется плавность хода полотна: его поднимают вверх и опускают.
Устройство автоматики
Автоматика для рулонных ворот
Чтобы ворота можно было открыть с некоторого расстояния, можно установить автоматический блок. При подключении электропривода и других устройств необходимо четко следовать указаниям инструкции. Провода монтируются так, чтобы предохранить их от нарушения целостности защитной оболочки и контакта с влагой.
Этапы настройки и регулировки ворот
Для регулировки концевых выключателей у полотна, произведенного промышленным способом, подойдет шестиугольник, поставляемый в комплекте. Нужно определить самую нижнюю и верхнюю позиции полотна. Их задают благодаря соответствующим выключателям, находящимся сбоку короба. Верхнюю позицию регулируют так, чтобы одна из ламелей находилась в проеме направляющих. Переднюю часть короба укрепляют, используя саморезы. Чтобы оценить качество скольжения полотна, нужно несколько раз открыть и закрыть ворота. Если результат удовлетворительный, с ламелей удаляют защитную пленку и стирают пыль.

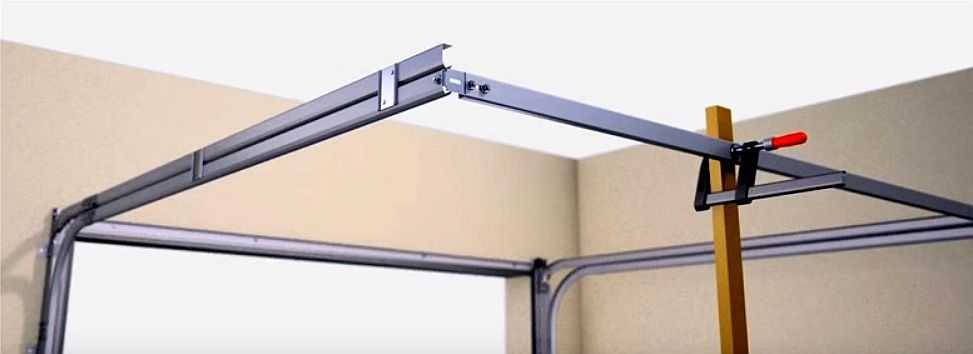

Монтаж потолочных направляющих
Процесс монтажа потолочных направляющих
Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.
Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.
Виды подъемных ворот по типу открывания
Разберем основные нюансы функционирования каждого из типов.
Поворотные
Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).
Основные элементы:
- направляющие (закреплены на потолке);
- створка;
- коробка;
- рама из стали;
- двигатель.
При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.
Плюсы изделия:
- Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
- Возможность теплоизоляции.
- Прочная цельная створка.
- Легкость открытия, закрытия помещения.
- Монтаж проще, в сравнении с другими моделями.
Среди минусов:
- Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
- Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
- Уменьшается высота потолка в гараже на 20‒25 см.
Складные (секционные)
Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.
Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.
Среди плюсов подъемно-складных ворот:
- Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
- Экономия пространства внутри, снаружи гаража.
- Подходит к установке в проемы разных размеров.
- Дополнительный элемент теплоизоляции помещения.
- Аккуратный вид.
Минусы:
- Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
- Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.
Рулонные
Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.
Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.
Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.
Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.
Принцип работы системы
Конструкции с роллетами сильно выделяются среди других типов ворот особенностями механизма действия. Традиционной формой такого продукта является полотно, сделанное из алюминиевых полос (так называемых ламелей) и особых замков. Полотно обладает определенной гибкостью. Движется оно параллельно вмонтированным в оба края проема направляющим.
Важной составляющей работы конструкции является процесс управления. При его реализации ламели подтягиваются вверх и образуют короб
Управление может осуществляться одним из следующих способов:
- С использованием пульта дистанционного управления;
- Ручным переключателем, закрепленным на стене;
- Ручным приводом;
- Интеллектуальными датчиками или таймерами.
Процесс установки и регулировки верхней части устройства
На современном рынке представлены несколько типов ламелей:
- Продукты роликовой прокатки с мягким наполнителем. Используются для хозяйственных построек, а также на производственных и торговых предприятиях для отделения функциональных зон;
- Экструдированные изделия – лучше всего справляются с защитой от злоумышленников, поэтому широко используются для обустройства гаража, а также для разграничивания зон частных территорий;
- Экструдированная продукция с вентиляцией – в этих пластинах делают отверстия, обеспечивающие проницаемость воздуха. Некоторые из таких продуктов имеют вмонтированные фрагменты из прозрачного материала, позволяющие провести обзор происходящего по ту сторону;
- Продукты с твердым пенистым наполнителем – отличаются легкостью, но по способностям к защите от проникновения злоумышленника они уступают экструдированным ламелям.
Устройство рулонного механизма
Виды рольставней и их особенности
Современный строительный рынок предлагает рольставни из разных материалов
Такая конструкция, кроме своей основной функции – защиты помещений, скрывает гараж от проникновения уличного шума и прямых солнечных лучей. В продаже можно найти много разных рольставней, которые отличаются по способу изготовления, материалу конструкции эксплуатационному назначению и способу монтажа.
Эти изделия также подразделяются по способу установки: на накладные и встроенные. Накладные рольставни размещаются с наружной стороны проёма, а встроенные монтируют внутри него.
Профессионалы советуют использовать рольставни с внутренним монтажом конструкции, так как они лучше противостоят внешнему механическому воздействию, не искривляются и выглядят симпатичнее.
По используемому материалу рольставни подразделяются на :
- Пластиковые. Такие рольставни нельзя использовать в широких проёмах, но у них привлекательный вид. Изделия хорошо защищают помещение от шума, однако плохо противостоят внешнему воздействию;
- Стальные. Изготавливаются из оцинкованного или окрашенного металлического профиля, хорошо противостоят внешнему воздействию, но материал боится коррозийных процессов;
- Алюминиевые. Такие конструкции похожи по своим характеристикам на стальные, но все элементы меньше весят. В основном их используют владельцы квартир на первом этаже и хозяева магазинов;
- Бронированные. Их изготавливают из алюминиевого профиля с повышенной прочностью. Именно их используют для помещений, которые необходимо максимально защитить от преступников. Часто ещё на заводе такие рольставни оборудуют электрическим приводом и дистанционным управлением;
- Деревянные. Конструкции из древесины используют в основном для декорирования. У таких рольставней высокая экологическая безопасность. Они способны защитить помещение от уличного шума, низкой температуры и солнечных лучей;
- Перфорированные. Такие изделия изготавливают из металлического профиля с пластиковыми вставками. Эти вставки могут быть любой конфигурации, стоят они дорого, но сделаны очень качественно.
Рольставни бывают с ручным открыванием и механическим. В первой конструкции хозяину гаража необходимо прилагать усилия для закрытия и открывания ставней, а с механическим приводом нужно только нажать кнопку на пульте.
Гаражные рольставни практически невозможно сдвинуть даже с помощью троса, проникнуть внутрь очень сложно, и бесшумно это сделать не удастся. Для улучшения защиты гаража советуют устанавливать конструкции, изготовленные из цельнотянутой стали или алюминия. К сожалению, стоят эти рольставни недёшево.
Заключение
Ролевые ворота для гаража представляют собой современное решение. Они особенно рекомендуются для гаражей, которым по тем или иным причинам не подходят прочие виды ворот. Основной причиной для этого является размеры въезда. Главным преимуществом ролл ворот для гаража является процесс эксплуатации и скорость. Их можно оборудовать автоматической системой и открывать въезд, не выходя из машины.
Большинство моделей производят европейские компании. Наиболее крупные и известные – нидерландская компания «FlexiForce» и немецкая фирма «Hormann». В России производством занимается предприятие «Doorhan». Ворота рольставни для гаража довольно прочные, так как изготовлены из металла. Но чтобы усилить защиту, лучше всего установить дополнительные замки с секретом.
Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
