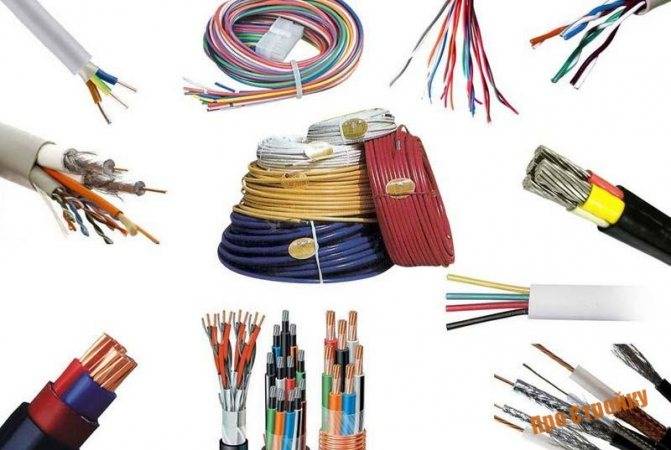

Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

Маркировка кабеля СИП

Самонесущий изолированный провод используют в сетях 0,4, 1, 6-35 кВт и применяют при:

  1. монтаже линейных ответвлений;
  2. строительстве магистралей;
  3. сооружении вводов в жилые и административные здания.
Вид кабеляОбозначение

СИП-1

Четырехпроводной кабель из алюминия или сплава алюминиевого, светостойким полиэтиленом покрыты три жилы, четвертая без оплетки со стальным сердечником, играет роль несущей и нейтральной

СИП-2

Жилы все изолированные, в том числе и несущая

СИП-3

Одножильный сталеалюминиевый кабель, оболочка из сшитого светостабилизированного п/э

СИП-4

Все четыре жилы изолированы светостабилизированным термопластичным п/э, несущая отдельная жила отсутствует

СИП-5

Количество жил две и более, отсутствует отдельная несущая жила, остальные покрыты оболочкой из сшитого п/э

Марки алюминиевых проводов

Алюминиевые провода маркируются буквой А и изготавливаются в
соответствии с ГОСТ 839-80*Е. Выпускают следующих марок: АПВ, АППВ, АППР, АПР, АПРН.

Сталеалюминиевый провод состоит из одной стальной проволоки и шести алюминиевых проволок. Выпускают следующих марок: АС, АСКС, АСК, АСКП.

В качестве бронированного алюминиевого кабеля, прокладываемого в земле, выступает АВБбШв.

Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов.

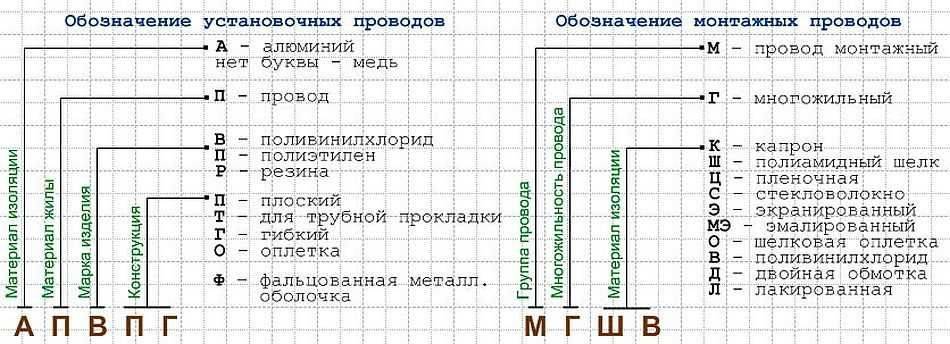

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

  • П – плоский;
  • М – монтажный;
  • Ш или П(У) – установочный;
  • МГ – монтажный кабель с наличием гибких жил;
  • К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

  • В/ВР – оболочка из поливинилхлорида;
  • Р – для изоляции жил используется резина;
  • Н/НР – огнеустойчивая резина или найрит;
  • К – капроновая оболочка;
  • Л – лакированная изоляция;
  • П – полиэтилен;
  • Ф – фальцон;
  • Э – эмаль;
  • Ш – шелк полиамидного типа;
  • О – полиамидно шелковая изоляция заключается в оплетку;
  • Э – экранированная изоляция;
  • Г – изоляционная оболочка с наличием гибких жил;
  • С – стекловолокно;
  • Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

  • А – асфальтированный кабель;
  • Б – кабель с бронирующими лентами;
  • Г – гибкий провод без защиты;
  • К – кабель бронированный с помощью проволоки круглой формы;
  • Т – провод, предназначенный для прокладывания в трубах;
  • О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

  1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
  2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
  3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 — количество жил, а 16 — их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Расшифровка маркировки кабеля.

Первое на что стоит обратить внимание при расшифровки — маркировка изоляции кабеля, точнее буквы на ней. В первой букве зашифрован металл из которого сделана жила провода

Алюминий маркируется буквой «А», медные провода никак не маркируются, следовательно если нет буквы «А», жила кабеля изготовлена из меди

В первой букве зашифрован металл из которого сделана жила провода. Алюминий маркируется буквой «А», медные провода никак не маркируются, следовательно если нет буквы «А», жила кабеля изготовлена из меди.

Второй символ говорит какого вида провод:

  • плоский ,
  • монтажный ,
  • контрольный ,
  • монтажный с гибкой жилой ,
  • установочный или .

Третий символ в коде маркировки отвечает за материал из которого изготовлена изоляция.

Изоляция сделана из:

  • поливинилхлорида [В/ВР],
  • резиновая изоляция ,
  • материал изоляции выполнен из огне устойчивой резины, найрита [Н/НР],
  • полиэтиленовая изоляция ,
  • капроновая ,
  • изоляция из фальцона ,
  • материал изоляции эмаль ,
  • лакированная изоляция ,
  • полиамидный шелк ,
  • полиамидный шелк в оплетке ,
  • стекло волоконная изоляция ,
  • экранированная изоляция ,
  • в изоляции присутствует несущий трос ,
  • в изоляции присутствует гибкая жила .

Провода защищенные резиновой изоляцией иногда имеют защиту ПВХ оболочкой или оболочкой из найрита. Тогда маркировка жил проводов указывается после вышеописанных.

Четвертый символ указывает на конструкцию проводника. Символы четвертой группы обозначают:

  • асфальтированный кабель ,
  • бронированный лентами кабель ,
  • гибкий, без защиты провод (кабель) ,
  • бронированный кабель круглой проволокой ,
  • провод для использования в трубе ,
  • провод с дополнительной защитой в виде оплетки

Маркировка проводов

Провода маркируются теми же способами, что и кабель, по ГОСТу.

Маркировка/применение

NYM

Старая маркировка, классифицируется, как силовой кабель, задействован для стационарной прокладки внутренних осветительных и силовых линий

ПБ

Бытовой провод с прямоугольной или круглой медной жилой с изоляцией из целлюлозной бумаги, используется для обмоток электрических машин, функционирующих в среде электроизоляционного масла

AWG

Американский калибр проводов, обозначается на оболочке витой пары

ППИПК-2

Обмоточный провод, используется для изготовления и ремонта тяговых электродвигателей для железнодорожного и городского транспорта, специальных типов электромашин

А-35

Провод неизолированный, скрученный из алюминиевых проволок, для передачи энергии в воздушных электросетях

ПЭЛ

Обмоточный провод с медной жилой, используется для обмоток электрических аппаратов, машин и приборов в различных областях промышленности

L и N

Маркировка возле клемм подключения проводов, L – маркируются зажимы и контактные соединения, N – маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/провода

Для монтажа домашней внутренней электропроводки в квартире применяют провода с медными жилами, наиболее применяемый провод с маркировкой ПУНП, реже – ПРИ, ПРН, ПРТО. Провода ПВ2, ПВ3, ПВ4 – для внутреннего монтажа в электрических щитах.

https://youtube.com/watch?v=videoseries

Маркировка кабеля ВВГ.

Это один из популярных типов кабеля с медными жилами. Маркировка медного кабеля ВВГ, расшифровывается как винил — винил — голый, который предназначен передавать и распределять электроэнергию. Состоит из двух слоев, материал которых поливинилхлорид. Номинальная частота 50 Герц, при напряжении 220-380В или 660-1000В.

Кабель ВВГ поставляется в однопроволочном или многопроволочном исполнение (см. таблицу «Марки кабелей» ниже). Многопроволочные — от 2 до 5 токопроводящие жилы плюс нулевой проводник, который может и отсутствовать. Жилы маркируются в соответствии с международными стандартами. Нулевой — синий или голубой цвет, заземляющий желто-зеленый.

{SOURCE}

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Маркировка медных кабелей

Виды/применение
ВидПрименение

Плоской формы, двух или трехжильные, жила монолитная, двойная изоляция

Прокладывается под штукатурку

Круглые, трехжильные, тройная изоляция, жила монолитная

В стяжке, в трубах на поверхности и под землей

Круглые, пятижильные, тройная изоляция, жила монолитная

Круглые, трех и пятижильные, двойная изоляция, жила составная

При монтаже гипсокартона из-за свей гибкости

Маркировка кабеля витая пара – ТР, UTP, FFTP. На сегодня используется семь категорий витой пары, различие которых состоит в полосе пропускания кабеля. Их обозначение — cat. 1, cat. 2, cat. 3, cat. 4, cat. 5е, cat. 6, cat. 6а, cat. 7, cat. 7а.

Медный провод неизолированный марки М структурирован из одной или нескольких скрученных между собой проволок. Основное предназначение – передача электроэнергии по воздушным путям, в атмосферных условиях II и III типов. Само обозначение М свидетельствует о материале, из которого изготовлен провод.

Для чего нужна маркировка

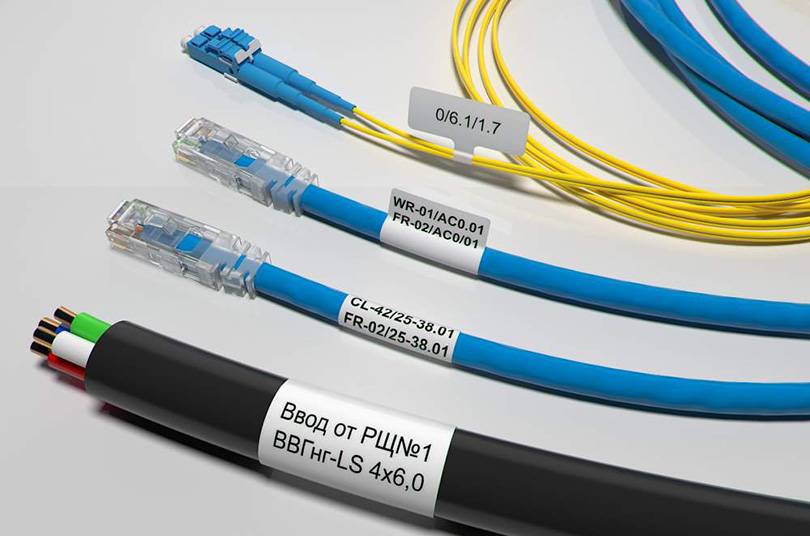

Обозначение проводника выполняется несколькими способами:

  • вручную – используется несмываемый маркер;
  • с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
  • заводской метод – с помощью специального промышленного маркиратора.

Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.

Разбираетесь в маркировке проводов?

Да
0%

Нет
50%

Пытаюсь разобраться
50%

Проголосовало: 2

Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:

  • какому ТУ или ГОСТ соответствует изделие;
  • класс стойкости к нагреванию;
  • цвет;
  • номинальное рабочее напряжение;
  • число вспомогательных жил и их сечение;
  • число заземлений;
  • количество фаз;
  • марка.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

  1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
  2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
  3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 — количество жил, а 16 — их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Решения для бизнеса

  • магазины

одежда, обувь, продукты, игрушки, косметика, техника Подробнее

  • склады

материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее

  • маркировка

табак, обувь, легпром, лекарства Подробнее

  • производство

мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее

  • rfid

радиочастотная идентификация товарно-материальных ценностей Подробнее

  • егаис

автоматизация учётных операций с алкогольной продукцией Подробнее

Кабельные изделия

Несколько проводов, которые между собой соединили скрутками. Все они должны находиться внутри одной обмотки изослоя. О ее видах мы говорили раньше – это прорезиненый элемент, пластмассовый или ПВХ.

Существующие подвиды:

  • связной;
  • контрольный;
  • для радиочастот;
  • силовой.

Шнур

Здесь всегда 2 или больше жил небольшой кубатуры, которые обладают высокой эластичностью. Каждая из них – много проволоки, которая переплетается между собой. Обмотка любая, только не металлическая. Эти вещи помогают подключать к сети любые приборы.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Для чего необходима

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

  • из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
  • из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
  • также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода

Ниже можно прочесть подробную расшифровку самых распространенных изделий

Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Маркировки и расшифровки

Расшифровывая кодировку, главное разобраться, где кабель, а где провод. Следует запомнить, что разметка проводов производится при помощи 4 букв, а у кабелей всегда больше.

Кабеля

Сегодня, все материалы, из которых изготавливаются кабеля, маркируются определенными буквами:

После буквенных обозначений, всегда прописываются числовые. Они показывают допустимое напряжение, на которое рассчитан данный кабель. Отсутствие такой цифры обозначает, что кабель предназначен для сети с напряжением 220 В.

Дальнейшие числа показывают точное количество находящихся в нем проводников и их сечения.

Провода

Обозначение проводов производится по аналогичной схеме, что и кабелей. Имеется буквенная часть обозначений:

После этого идут цифры, которые дают понятие о числе жил внутри (первая цифра) и размерах сечения каждого из них (вторая).

Оптические кабеля

Оптический кабель (оптоволоконный) – это кабель, сформированный из одного или нескольких оптических волокон. В свою очередь волокна покрыты защитной оболочкой.

Оптическое волокно выглядит как нить из оптического прозрачного материала (стекло или пластик). Оно имеет возможность переносить свет внутри кабеля за счет полного внутреннего отражения.

Маркировка такого кабеля определяется его производителем, так как общего стандарта еще не приняли. Использование такого кабеля имеет ряд положительных моментов:

  • отличная устойчивость сигнала;
  • большая пропускная способность;
  • нечувствительность к внешним электропомехам и наводкам;
  • отсутствие перекрестных помех;
  • небольшая масса и размер.

Сегодня производя монтажные работы ВОЛС используют следующую маркировку:

Различных типов оптического кабеля существует огромное множество. В первую очередь они разделяются на:

Структура такого кабеля содержит:

Осевой элемент необходим для создания нужной жесткости. Само оптическое волокно зачастую имеет толщину не больше волоса (125 микрон). Количество волокон в кабеле может быть от 2 до 144. Этот показатель также участвует при нанесении разметки. Срок службы изделия достигает 25-ти лет.

Таблица маркировки оптоволоконных кабелей:

Некоторые проводниковые изделия очень похожи между собой при внешнем осмотре. Это особенно касается таких электропроводников, как ВВГ и ВВГнгд.

В такой ситуации сможет помочь только маркировка проводов. Владея необходимой информацией, можно быстро сориентироваться в электропроводах, с которыми предстоит работать, либо выбрать необходимый проводник в магазине.

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

  1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
  2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
  3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 – количество жил, а 16 – их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Область применения

Благодаря тому, что монтажный провод ПВ-1 обладает устойчивостью к механическим повреждениям, поражению плесенью и к тому же имеет самозатухающую изоляцию, его рекомендуется использовать в силовых и осветительных линиях в следующих целях:

  • Монтаж электропроводки в трубах.
  • Прокладка линии в пустотных каналах строительных конструкций.
  • Электромонтаж в лотках.
  • Заземление электроустановок.

Помимо этого допускается использовать данный проводник, как внутренний элемент изделий, только если в этих местах исключается образование конденсата.

Напоследок хотелось бы отметить, что в нынешнее врем провод марки ПуВ (аналог) выпускает множество производителей, в том числе и такие заводы изготовители, как «Беларускабель», «Камский Кабель», «Кавказкабель».

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

  • ВВГ
  • NYM
  • ВББШв

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

  • Купить силовой кабель ВВГнгls

  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

Особенности ВВК:

  • количество жил 1-5;
  • монолитные или многопроволочные, последние более гибкие и прочные;
  • сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Цветовая маркировка проводов и кабелей

Изначально мы дадим ответ на вопрос: зачем нужна цветовая маркировка проводов? Здесь отличие не существенное, но оно помогает при установке и демонтаже проводов. Обозначают только жилы, каждый цвет имеет свое определенное значение.

  • Желтый (зеленоватый) – защитный проводник;
  • Голубой – провод нулевой;
  • Желтый (имеет голубые метки) – нулевой проводник, который совмещается с заземлением;
  • Черный – фаза. Согласно ПУЭ, фаза может быть и другого цвета, к примеру – коричневый или серый.

Но помните, на такую маркировку не стоит обращать особое внимание. Ведь цвета проводов кабеля могут в конечном результате быть непохожими

Каждый производителей это делает только для удобства при монтаже. Определенные правила маркировки соблюдаются, но доверять им не стоит, бывают исключения.

Рекомендую прочесть: Как нарастить провод.

Маркировка проводников

Общие сведения

Маркировка проводов и кабелей, а также шнуров по ГОСТу одинаковая для всех, а потому есть смысл первоначально разобраться с буквенным шифром, после чего перейти к цифровому обозначению.

Первая буква в маркировке обозначает материал, из которого выполнены жилы, например, при наличии алюминиевых жил на проводнике будет написана буква «А».

Вторая буква указывает на материал оболочки кабеля или тип провода. Во втором случае расшифровка будет следующая:

  • П (У) или Ш – установочный;
  • П – плоский;
  • МГ – монтажный с гибкой жилой;
  • К – контрольный;
  • М – монтажный.

Третья буква говорит о материале, используемом для изоляции жил: «Г» — изоляция с гибкой жилой; «ВР» или «В» — поливинилхлоридная; «Т» — изоляция с несущим тросом; «Р» — резиновая; «Э» — экранизированная; «НР» иди «Н» — найритовая (с использованием несгораемой резины); «С» — стекловолокно; «П» — полиэтиленовая; «О» — оплетка из полиамидного шелка; «К» — капроновая; «Ш» — полиамидный шелк; «Ф» — фальцоновая или, как ее еще называют, металлическая; «Л» — лакированная; «МЭ» — эмалированная.

Последняя буква указывает на особенность конструкции в кабеле. К примеру, буква «О» говорит дополнительной защите оплеткой; «А» — асфальтированное изделие; «Т» — используется для установки в трубах; «Б» — бронированный лентами; «К» — круглой проволокой; «Г» — гибкий, если провод, и без защитного покрова, в случае с кабелем.

Цифровое обозначение

В маркировке кабелей и проводов первая цифра всегда говорит о числе жил, при этом, если перед буквенным обозначением нет никакой цифры, значит данный проводник одножильный.

Вторая цифра указывает на площадь поперечного сечения (в мм2).

Третья показывает номинальное напряжение в сети.

Что касается шнуров, то тут маркировка обозначается простой буквой «Ш».

Автонумерация проводов в рамках проекта

В зависимости от настроек возможны три варианта выполнения автонумерации проводов:

  • В рамках проекта – назначение или переназначение номеров проводов в рамках проекта. В диалоговом окне Нумерация проводов допускается установить дополнительные настройки проекта.
  • Указать отдельные провода – номера проводов будут назначены/переназначены для проводов, которые вы укажите на текущем, открытом чертеже.
  • В рамках чертежа – нумерация/перенумерация проводов выполняется для всех проводов текущего, открытого чертежа.

Три вопросительных знака «???» на месте номера провода указывает на то, что данному проводу не присвоен номер. Нумерация выполнялась для отдельных проводов или в рамках отдельного чертежа, а не в рамках всего проекта.

Общие принципы маркировки кабельной продукции

Основные стандарты и принципы маркировки проводов и кабелей аналогичные. При этом большой сложности в расшифровке нет. Главное — запомнить несколько правил.

Для идентификации кабельной продукции используется маркировка, состоящая из 7 групп, включающих буквы и цифры. Код имеет следующий вид: Х ХХХ ХХХ ХХХ ХХХ ХХХ ХХХ.

Каждое цифровое и буквенное значение записывается в строго обозначенном порядке. Выделяется:

  1. 1 группа. Она свидетельствует о материале жил.
  2. 2 группа. Здесь указан материал, и которого изготовлена броня, защита, изоляция жил или оболочки. Здесь же указывается маркировка бронированного кабеля.
  3. 3 группа. Указываются особенности конструкции (к ним можно отнести возможность использования изделия для прокладки в земле, трубах).
  4. 4 группа. Имеет числовой показатель, что означает количество жил, находящихся в кабеле. Отсутствие цифры показывает, что жила здесь одна.
  5. 5 группа. Означает площадь поперечного сечения, которое выражается в мм².
  6. 6 группа. Из этой характеристики можно узнать показатель номинального напряжения сети.
  7. 7 группа. В конце маркировки указывают стандарт по ГОСТ или ТУ.

С применением такой схемы можно получить исчерпывающую информацию по расшифровке маркировки кабелей и проводов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
