Самостоятельное строительство отвода воды в бане: как сделать слив

Выбор и расчет материала для слива

Обустраивая систему канализации в бане, стоит использовать современные сантехнические элементы: они более надежны. Диаметр изделий нужно рассчитывать так, чтобы он соответствовал частоте использования моечной и числа сливных точек. Например, баня обычная, с парилкой, комнатой для мытья и туалетом – стоит выбирать трубы 11–15 см. А если в помещении не будет монтироваться сантехника, то хватит и 5-сантиметрового диаметра.

Виды труб, которые годятся для организации внутренней сливной системы в бане

Трубы

Свойства

Чугунные.Довольно дорогие и тяжелые.
Асбестоцементные.Наиболее дешевый вариант. Но этот материал часто имеет разные дефекты, подвержен механическим повреждениям. Внутри они могут быть с шероховатостями, что крайне нежелательно при обустройстве канализации в бане.
Пластиковые.С длительным сроком службы. Такие трубы не повреждаются из-за воздействия влаги и не ржавеют, в отличие от металлических или чугунных. А еще их можно просто и быстро смонтировать даже самому, без необходимости оплаты услуг профессионалов. Пластиковый трубопровод идеально подходит для бани, его легко обрабатывать и применять как с раструбом, так и без него. Различают гофрированные полиэтиленовые трубы, а также изделия из ПВХ (производятся из поливинилхлорида), ПВХХ (из поливинилхлорида хлорированного), ПП (полипропилена) и ПНД (выпускаются из полиэтилена низкого давления).

Чтобы смонтировать слив в бане правильно своими руками, нужно подготовить пластиковые трубы серого цвета. Кроме того, понадобится достаточное количество стыковочных элементов. Не забудьте и о переходниках для них.

https://youtube.com/watch?v=LpF7xkrmHSU

Расходные материалы и их размеры:

  • тройники – 2 штуки; лучше брать диаметрами и углом в 115–120 см и 90 градусов;
  • коленный переходник; тоже под углом в 90 градусов; запастись нужно 3 штуками.
  • диаметр канализационной трубы должен быть 10 см;
  • вертикальные трубы для приема жидкости по 10 или 5 см в диаметре;
  • горизонтальные и вертикальные трубы соединяются между собою с помощью переходников с 5 на 10 см.

Пол со сливом поверх бетонной стяжки в бане из бруса

Тут в бетонную стяжку уже установлено сливное отверстие и смонтированы балки пола. Осталось утеплить подполье листами экструдированного пенополистирола.

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Prev 1of1 Next

Плиты утеплителя скреплены между собой герметичной пеной и уложены с уклоном к сливу. На венцы сруба уложен слой гидроизоляции из рубероида, поверх которого в дальнейшем будет выполнен монтаж отражающей пароизоляции стен парилки.

Напоследок самая простая элементарная технология слива в деревянном полу от наших предков. Пол разделяется на две части деревянным желобом, идущим по центру. Он изготовлен из трех досок, и имеет поперечное сечение перевёрнутой буквы П. Такая конструкция с тремя стенками, напоминает квадратную трубу без одной плоскости и устанавливается в центре парилки с небольшим уклоном к сливу. Остальные доски пола с одной и другой стороны желоба монтируются так, чтобы образовывать к нему небольшой уклон. Пол делается цельным, без щелей и вся вода стекает к центру и выходит по желобу в канализационную систему.

Руководство по проектированию канализации

Основой для этого мероприятия является проект здания – бани, с указанием мест расположения сантехнических приборов. Грамотный проектировщик заранее расположит их все последовательно по одной оси, чтобы упростить монтаж и минимизировать денежные затраты. Последовательность действий при этом может быть следующей:

  • Создать графическое отображение канализационной системы для бани с указанием размеров каждого элемента конструкции внутренней разводки.
  • Предусмотреть на каждом сантехническом приборе подключение через сифон для создания гидрозатворов, в данной статье более подробно раскрыт данный момент.

Перед подключением к стояку устанавливается ревизия.

По мере удаления системы от начальных точек размеры труб можно изменять только в сторону увеличения:

  • от мойки отвод можно устроить из трубы 40 миллиметров;
  • от душевой комнаты через трап сливную трубу лучше установить диаметром 50 мм;
  • отводная магистраль наружной канализации выбирается в размере 100 миллиметров. Так же, как соединительные участки между отдельными секциями многоступенчатого септика.
  • В месте подключения отводных труб к стояку необходимо предусмотреть установку воздушного клапана, предотвращающего срыв водяного затвора в сифонах. Установка фановой трубы в большинстве случаев неприемлема.

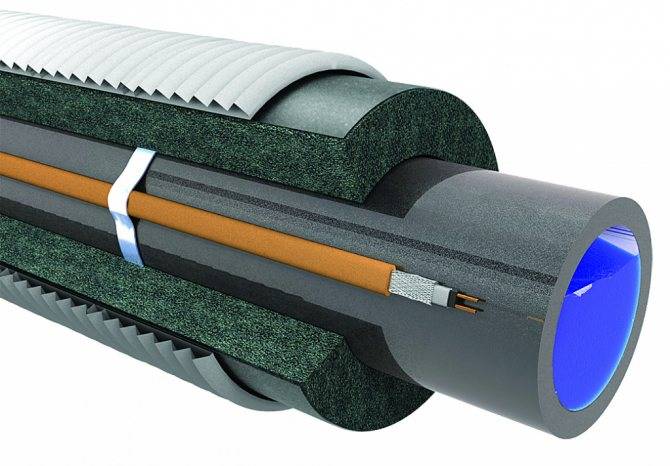

  • Трубы наружной канализации для бани нуждаются в утеплении с использованием греющего кабеля. В этом случае теплый воздух будет поступать внутрь системы, оберегая ее от замораживания, чреватого разрывом фаянсовой сантехники. Поэтому нежелательно для бани устанавливать фановую трубу, через которую он будет выходить в наружное пространство.

В остальном конструкция канализации для бани не отличается от типовых устройств подобного назначения.

Инструкция по строительству

Материалы для работы

Если грунт плотен и способен впитывать влагу, вопрос о том какие материалы использовать, почти не возникает. Во всяком случае, стенам ямы не нужно будет дополнительного укрепления. Достаточно лишь дно заложить щебнем и речным песком. Однако такое благоприятное сочетание характеристик грунта встречается не часто.

Обычно стенам такого септика нужно дополнительное укрепление, чтобы они не осыпались. Для этого подойдет кладка из кирпича, доски, шифер и т. д. Можно также воспользоваться пластиковой или металлической емкостью, предварительно вырезав в них дно и сделав перфорацию в стенках ближе к низу, для фильтрации стоков в окружающую почву.

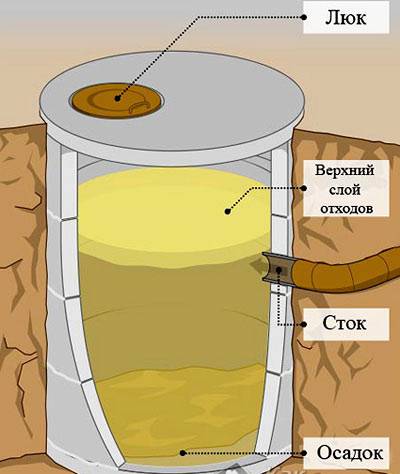

Самое популярное решение — сливная яма из бетонных колец

Совет сантехника: Предпочтительней цилиндрическое сечение септика, поскольку она обеспечивает равномерное распределение нагрузки на грунт, снижая вероятность разрушения сооружения. Кубическая форма ямы в этом отношении хуже.

Подготовка траншеи и обкладка ямы

Траншею от бани до сливной ямы, как и саму яму, можно выполнить как вручную, так и с применением землеройной техники. Главное в этой работе – выдержать уклон дна траншеи в сторону слива не менее 2-3 см на метр длины трубы.

Если уклон при проведении сливной трубы из бани в сторону выгребной ямы выдержан правильный, утепление трубы может не потребоваться.

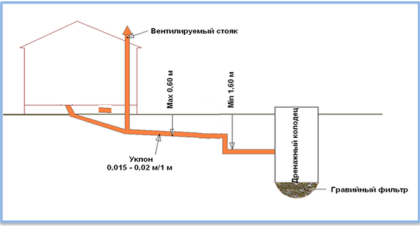

Важно правильно выдержать уровень уклона сливной трубы

Края ямы по периметру лучше всего обложить керамическим кирпичом, поскольку он долговечен и не боится контакта с водой. Кирпичи допускается укладывать на ребро, а между ними оставлять зазоры в 2-3 см для дренажа жидкости.

После кладки надо сформировать дно с помощью подсыпки щебня, песка или даже строительных отходов. Толщина слоя подсыпки желательна не менее 20 см. Верхнюю часть кладки надо вывести над уровнем зем

Если яма без дна то нужно подсыпать песка для фильтрации

ли на 300-400 мм. Сверху выгреба укладывается панель из бетона или металла.

Совет сантехника: Если оборудуемый септик расположен там, где будут ездить машины, то железобетонная плита перекрытия должна иметь толщину не меньше 250 мм

Когда дренажные свойства грунта слабые, то верхняя плита должна быть с отверстием, чтобы время от времени откачивать воду. Только его нужно надежно закрывать, чтобы в него случайно никто не угодил. После укрепления стенок ямы наружная сторона заполняется выкопанным ранее грунтом.

Применение подручных материалов

Обычно, банные стоки не содержат твердых отходов, поэтому способы укрепления сливной ямы могут отличаться простотой. Возможно, что даже не придется покупать специальные материалы: их могут заменить подручные средства.

Для этих целей вполне можно обойтись старыми автопокрышками, например, от машины КамАЗ и любые другие большего диаметра. Боковины старых покрышек лучше срезать посредством болгарки или электропилы, а в нижней их части просверлить по кругу ряд отверстий для стока из них воды.

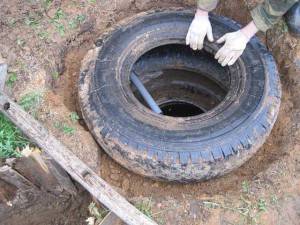

Сливная яма из покрышек бюджетное решение вопроса

Затем, подготовленная таким образом резина укладывается одна за другой в землю. Донную часть ямы также надо засыпать гравием. Во второй сверху шине проделывается отверстие, в которое заводится труба, идущая от бани, и закрепляется. Поверх баллонов укладывается крышка (из металла, железобетона или дерева), перекрывающая их с запасом со всех сторон, которая засыпается землей до уровня окружающего грунта.

Совет сантехника: Можно также воспользоваться волновым асбоцементным шифером, чтобы заполнить объем сливной ямы. Эти листы укладываются в нее с разворотом последующего листа на 90 градусов, пока яма не заполнится шифером полностью

Схема расположения входящих труб

Сливную трубу выводят в верхнюю часть шиферного заполнения. Дополнительно его можно укрепить побитыми кусками листов, а оставшиеся пустоты затем засыпать излишками земли. Таким способом чаще всего пользуются в песчаных грунтах.

Двумя последними способами нельзя пользоваться, когда возможен проезд поверх ямы транспортных средств.

Советуем посмотреть:

  • Биопрепараты для выгребных ям: как выбрать правильно
  • Популярные биоактиваторы для выгребных ям
  • Выгребная яма из кирпича: как правильно выложить
  • Выгребная яма из бетонных колец своими руками
  • Выгребная яма из покрышек: техника монтажа

Слив воды в грунт под баню

Существуют ограничения для подобного отвода воды:

  • Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.
  • Если поверхность участка — рельефная, вода может со временем размыть грунт и ослабить фундамент.
  • Под баней не должно быть глины или другого грунта, плохо впитывающего воду, иначе под полом постоянно будет мокро.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Варианты отведения стоков и их реализация

Существует несколько способов утилизации стоков после бани:

  • центральная канализация;
  • септик;
  • фильтрационный колодец;
  • выгребная яма.

Каждый из этих вариантов возможно использовать при определенных условиях и для разных целей.

Подключение к центральным канализационным сетям

Подключение к центральным канализационным сетям

Это наиболее удобный способ утилизации стоков. Для его реализации необходимо получить разрешение от обслуживающей организации и заключить с ней договор. В месте подключения к магистрали устанавливается ревизионный колодец.

Так как услуги подрядчиков могут обойтись недешево, а в процессе оформления придется столкнуться с российской бюрократической системой, то для приема небольшого количества стоков, лучше обойтись другими способами, например, почвенной фильтрацией.

Фильтрационный колодец

Фильтрационный колодец

Это один из самых популярных вариантов отведения стоков из бани, в которой нет унитазов. Но он осуществим только в условиях низкого УГВ и водопроницаемого грунта.

Для его осуществления необходимо приобрести емкость без дна, например, пластиковую трубу. Ее можно заменить бетонными кольцами и даже старыми покрышками, которые устанавливаются друг на друга.

Фильтрационный колодец. План, разрез 1-1. М 1:25

Устройство колодца проводят по простой схеме.

Шаг 1. Выкапывают траншею для трубопровода с соблюдением уклона к месту обустройства будущего колодца.

Шаг 2. Роют котлован на расстоянии около 3 м от бани, минимальная площадь которого составляет 1 м2, а глубина должна быть больше уровня промерзания почв. Это будет место обустройства почвенной фильтрации.

Котлован

Шаг 3. В яму устанавливают бездонную емкость.

Шаг 4. Дно траншеи для подводящего трубопровода отсыпают песком и трамбуют, не забывая соблюдать уклон.

Шаг 5. Укладывают трубопровод и подсоединяют его к колодцу. Трубу дополнительно при необходимости утепляют, например, обсыпают керамзитом.

Шаг 6. В получившийся колодец засыпают фильтрующий материал, например, щебень. Высота засыпки должна быть чуть больше точки нулевых температур почвы.

На фото видно подключение трубопровода и засыпка щебня

Шаг 7. Устанавливают перекрытие или горловину с люком.

Крышка фильтрационного колодца

Шаг 8. Производят обратную засыпку колодца и труб.

Периодически нужно проверять состояние фильтрующей загрузки, а при необходимости – менять ее или промывать.

Септик

Септик

Если стоков образуется много, да к тому же в бане установлен унитаз, то для утилизации банных вод рекомендуется установить септик. Можно также подключиться к уже имеющемуся устройству местной канализации. Причем второй вариант гораздо выгоднее, так как не требует дополнительных вложений. Но банные стоки (их количество) нужно учесть при выборе производительности септика.

Процесс установки септика

Выгребная яма

Так как баней пользуются не ежедневно, стоков образуется не слишком много, то одним из вариантов сбора сточных воды является простая выгребная яма, которую придется периодически опустошать, вызывая ассенизаторскую машину.

Выгребная яма из кирпича

Герметичную водосборную емкость устанавливают в удобном месте, к ней подводят трубопровод, идущий от бани. Такой способ можно применять там, где почвы плохо проницаемы для воды, а в стоках присутствуют фекальные загрязнения.

Канализация для бани хоть и требует учета нескольких нюансов, может быть установлена самостоятельно. Главное – правильно выбрать способ утилизации стоков, соблюдать уклон для самотечной системы и учесть природные особенности местности.

Видео – Канализация в бане своими руками

Выгребная яма из кирпича

Процесс установки септика

Септик

Крышка фильтрационного колодца

На фото видно подключение трубопровода и засыпка щебня

Котлован

Фильтрационный колодец. План, разрез 1-1. М 1:25

Фильтрационный колодец

Подключение к центральным канализационным сетям

Баня, санузел

Схема сборки душевого трапа

Канализационный трап

Канализационный водоотвод

Системы канализации и водопровода

Траншея для канализационного трубопровода (наружного)

Уклон канализационных труб

Разрезать пластиковые канализационные трубы можно при помощи ножовки или специального инструмента, который образует фаску на срезе

Герметик для труб канализации

Viega — трап с изоляционным фланцем, гидрозатвором, решеткой из нержавейки, 100х100мм

Канализационные трубы

Непротекающий пол для бани

На фото протекающие полы

Бетонная стяжка и слив

СНиП 23-01-99СНиП 2.02.01-83 Основания зданий и сооруженийСНиП 2.04.03-85

Сливное отверстие с решеткой

Планированием канализационной системы следует заниматься задолго до возведения бани

Как сделать канализацию в бане

Самый практичный способ слива для бани

Сливной колодец из шин

Чтобы быстро, надёжно и надолго сделать сливной колодец, разумным вариантом для этой цели будут обычные автомобильные шины. Отработавшие свой срок Камазовские «баллоны» могут послужить не один десяток лет в роли отличной сливной ямы. Если нет таких больших колёс, то можно использовать от «Уазика» или ему подобных джипов. Шины меньших размеров, на 13-14 дюймов применять не целесообразно.

Первым делом определяются размеры будущего колодца, выкапывается соответствующая яма. Затем подбираются шины нужного количества и диаметра. Потом они стопочкой – одна на другую укладываются в выкопанную яму. По возможности боковые стенки на шинах срезаются. Это придаст больший внутренний объём самому колодцу.

Устройство дренажного колодца из шин

Дно «резинового колодца» засыпают дренирующими материалами. Из-за неплотного прилегания колёс друг к другу, вода будет просачиваться между ними. Это создаст дополнительный отток воды из колодца.

Канализационную трубу подводят, вырезав в покрышке соответствующее отверстие. Если обычный нож с такой работой не справляется, прибегают к помощи маленькой «болгарки» и тонкого отрезного диска. Работа эта пыльная и дымная, так что следует быть готовым к такому раскладу.

Колодец из отработавших покрышек – это практичный и долговечный способ слива воды из бани. По крайней мере, у нас в Сибири, такой вариант используется часто. Как говорится дёшево и сердито. Опираясь на выше описанный материал, можно проанализировать условия своей стройки и с уверенностью сказать, как сделать слив в бане именно у Вас.

Удачи и пока, пока!

Цитата мудрости: Никогда не вступай в дружбу с человеком, которого ты не можешь уважать.

Как сделать слив воды из бани

Баня – строение особенное. При ее возведении, во-первых, нужно правильно распланировать расположение помещений, а во-вторых, устроить качественный слив. От этого напрямую будет зависеть практичность бани и удобство моющихся там людей. В этой статье поговорим о том, как лучше сделать слив воды из бани.

Закупаем необходимые материалы

Для того чтобы устроить слив, нужно будет запастись некоторыми материалами и оборудованием. Чем именно, смотрите в таблице.

МатериалПараметрыНазначение
ТрубыПластик, диаметром не менее 50ммОтвод использованной воды
ТрубыПластик, диаметром 20 — 30ммВыхлопная труба септика
ЛотокПластик или металлПрием воды в бане
РешеткаПластик или металлПреграда для попадания в слив листьев от веника и разного рода мусора
ГидрозатворПластиковый «стакан»Предотвращение попадания в помещения неприятных запахов из сливной трубы
БочкаПластик, 500лУстройство септика

Копаем колодец и траншею под слив

Траншею под слив стоит прокопать еще до возведения фундамента (если он ленточный). В своей начальной точке траншея должна выходить там, где в последующем будет расположена моечная, в конечной – в паре метров от бани. Копать нужно с уклоном и лучше таким образом, чтобы в сливе не было колен. Чем круче наклон, тем меньшей будет вероятность засоров. После того, как траншея будет вырыта, приступают к выкапыванию колодца глубиной не менее 1.5м. В любом случае докопаться нужно до песчаного слоя грунта. Диаметр колодца зависит от размеров бочки септика. Лучше выкопать его так, чтобы между краями емкости и стенками ямы оставалось хотя бы 10см. В этом случае бочку будет проще устанавливать.

Прокладываем трубы под слив

Дно траншеи лучше всего выстелить песком. Трубы укладывают, используя при необходимости фитинги. Диаметр магистрали должен быть не менее 50мм, но лучше все же использовать 100-миллиметровый вариант.

Важно: В колодец труба должна выходить на глубине не менее 60см. В этом случае вода в сливе не будет замерзать в морозы

Подготовка бочки

Если вас интересует, как сделать слив из бани качественным, вам стоит подумать об устройстве септика. Простейший, можно собрать из обычной бочки. Выполняется данная процедура так:

  • В боку бочки (примерно посередине) вырезается отверстие по диаметру трубы слива. В него вставляется патрубок из пластика.
  • В дне бочки делается отверстие под выхлопную трубу. При сливе воды из бани, воздух в ней будет сжиматься. Если не предусмотреть сообщения внутреннего пространства септика с окружающей средой, воздух начнет подниматься по трубе в моечную. Вместе с неприятным запахом застоявшейся воды.
  • В отверстие вставляется выхлопная труба. Закрепить ее можно воспользовавшись стальным патрубком и 2-мя гайками.

Устанавливаем бочку

Продолжают устройство слива использованной воды из бани установкой бочки в колодец. На его дно предварительно обязательно нужно насыпать и хорошенько утрамбовать щебень. Бочка устанавливается дном вверх. Патрубок надевается на сливную трубу. Его раструб стоит прикрутить к ней саморезами, так как бочка со временем немного осядет. Патрубок при этом может соскользнуть. Далее бочка закапывается землей. Между стенками ямы и емкости можно также засыпать щебень. Сверху емкости нужно положить кусок жести или доски. Иначе, ее дно можно повредить, случайно на него наступив.

Если не хотите возиться с септиком, яму можно просто засыпать щебенкой наполовину, накрыть щитом из досок и присыпать землей.

Устройство слива в самой бане

Полы бани обычно представляют собой «пирог» — стяжка, керамзит, гидроизоляция, армированная стяжка, плитка или доска с уклоном к трубе. В него нужно впаять приемный лоток и вывести внутрь трубу. Эта небольшая емкость необходима для того, чтобы вода из бани утекала быстрее.

Совет: Чтобы полностью исключить риск поступления в баню неприятного запаха из слива, на трубу стоит надеть пластиковый гидрозатвор. Это копеечное устройство перекроет также доступ в моечную холодного воздуха зимой.

Сверху лоток обязательно нужно прикрыть решеткой. Иначе слив будет быстро засоряться. После ее монтажа устройство слива воды из бани можно считать законченным. Как видите, сборка его своими руками особой проблемы собой не представляет.

Видео по теме:

Способы обустройства сливных ям для бань на приусадебных участках

Как гласит народная поговорка: «В кулацком хозяйстве и бычий хвост – верёвка». И наши соотечественники для дачного дела применяют вещи, которые на первый взгляд совершенно бесполезны. Примером тому служит сливная яма, сделанная из старых покрышек. Лучше всего использование покрышек от тракторов и большегрузов, так как они имеют большой радиус и достаточно жесткие.

Боковые стенки покрышек срезаются с помощью строительных электроинструментов (электролобзик, болгарка). Также необходимо вырезать отверстие для того чтобы вставить туда трубу, и организовать сток. Из подготовленных покрышек сооружается своеобразная пирамида до верха ямы, а внизу укладывается гравийно-песчаная подушка. Вместо бетонной плиты и стяжки такие ямы закрываются куском листового металла.

Для того, чтобы замаскировать неприглядную сливную яму можно присыпать ее землей и высадить там цветы. Кроме визуального эффекта, этим можно добиться дополнительного утепления ямы из покрышек в зимний период.

Для того чтобы организовать сток из бани, кроме ямы из покрышек очень часто используют следующий способ. Куски шифера укладываются в сливную яму перпендикулярно, образуя воздушные камеры для прохождения по ним сточных вод. Сток из трубы должен быть на самом верху этой конструкции. Стенки ямы также укрепляются шифером. Такой способ устройства канализации приемлем для участков с малыми нагрузками на грунт, если в этом месте будут ездить машины, его применение недопустимо.

Есть способ возведения сливной ямы из металлической бочки. В качестве емкости используются бочки объемом 200 литров. В резервуаре необходимо проделать отверстия для слива в шахматном порядке.

Для разрезания бочки следует иметь под рукой болгарку. На дне бочки нужно расположить патрубок, к которому будет подсоединен сток. Место соединения следует обработать герметиком.

Бочки оборачивают геотекстилем для защиты. Для крепежа геотекстиля можно применить скотч или веревку. Следует отметить, что размеры котлована должны превышать размеры располагаемой там металлической бочки.

Какой бы способ строительства канализации для бани не предусматривался, можно сделать вывод, что он непременно необходим. Многие предпочитают отказаться от канализации, объясняя это тем, что из-за нечастого использования парной это приведет к совершенно ненужным тратам.

В летний период, сток самотеком уходит в почву, а зимой его количество и того меньше. Эти выводы абсолютно неверные. В летнее время, скапливающаяся под баней вода, приводит к тому, что баня начинает подгнивать.

Зимой, замерзающие сточные воды приводят к промерзанию фундамента. Все это впоследствии приведет к разрушению постройки и вызовет еще большие траты. Как мы видим для того чтобы сделать своими руками канализацию в бане можно использовать подручные средства и тем самым обойтись «малой кровью». Следовательно, лучше всего обезопасить себя от будущих неприятностей и сделать монтаж стока для бани.

Использование септиков для стоков из бани

Изготавливают септик следующим образом:

  1. На расстоянии не менее 1,5 м от стены бани выкопайте яму глубиной 2–2,5 м, но можно и глубже.
  2. На дно насыпьте слой песка (150 мм), щебня (100 мм) и все утрамбуйте.
  3. Опустите в яму бетонные кольца.
  4. Рядом выкопайте еще один колодец меньшей глубины.
  5. Насыпьте песок, щебень на дно колодца и уплотните их.
  6. Опустите на дно кольца.
  7. Забетонируете дно глубокого колодца и щели между кольцами — колодец должен быть герметичным.
  8. В верхней части колец обоих колодцев проделайте отверстия и соедините кольца трубами, которые должны располагаться с наклоном 2 см/м в сторону глубокой ямы. Места соединения заделайте цементом.
  9. Подведите канализационную трубу от бани к неглубокому колодцу.

Первая емкость предназначена для отстаивания грубых частиц, которые упадут на дно через некоторое время после отстаивания. После наполнения первого колодца вода начнет переливаться во вторую через соединительную трубу. Во второй емкости земляные бактерии переработают все органические вещества в воде. Со временем количество бактерии уменьшается, их приходится покупать в магазине и собственноручно добавлять в воду. Очищенную воду можно использовать для полива.

Слив воды в бане с бетонными полами

Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:

  • при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
  • стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
  • облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.

Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.

При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.

Устройство сливного отверстия в разных банях

Существует не очень много конструкций сливов. Они различаются скорее по месту применения. Конструкция слива может быть различна для разных видов бань.

Слив в сауне

Слив для пола в сауне может не обладать такой пропускной способностью, как в парной бане: там нет потоков воды из бадей, а у купели есть собственный слив. Кроме того, как правило, в самой сауне слив не нужен, а в моечной сауны — кафельный пол. А, значит, там используется классический слив с трапом.

В сауне с кафельным полом можно применить классический слив с трапом и гидрозатвором

Он мало чем отличается от слива в сауне.

Трап Viega Advantix для установки в хаммаме и сауне

Слив в русской бане

Слив в русской парной бане необходим в двух помещениях — парной и моечной. Банные сливы бывают разные, что в первую очередь зависит от конструкции пола в парной и моечной. По конструкции они не отличаются, если полы и там, и там одинаковы. Рассмотрим разные полы и разные сливы для этих полов.

Слив впарной может быть и обычным, с трапом

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

  • Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.

  • Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.

  • Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.

При стоке в бетонный каналустройство слива тоже отсутствует

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.

Труба в таком приямке играет роль гидрозатвора

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.

При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива

Непротекающий пол

Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.

Трап проработает долго, его легко чистить

Сифон зато дёшев и привычен.

Схема слива на непротекающем полу в бане с помощью сифона

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Особенности монтажа трубопровода


Греющий кабель для утепления наружной канализации

Так как напорная канализация дорога в установке, чаще обустраивают самотечную

В этом случае важно правильно подобрать размеры труб и разработать эффективную схему

Учитывают следующие рекомендации:

  • для отвода стоков из моечной достаточно трубы диаметром в 40 мм;
  • парилку обслуживает труба диаметром в 50 мм;
  • сечение общей канализационной трубы достигает 100 мм;
  • такой же водоотвод берут и для устройства трубопровода между септиками.
  • для внутренней части системы лучше брать полипропиленовые трубы, для внешней – ПВХ или ПВ;
  • на участках подключения трубы к стояку ставят воздушный клапан – он предотвращает срыв затвора в сифонах;
  • наружную канализацию утепляют с помощью греющего кабеля или толстого слоя минваты и пластикового кожуха. Замерзлая вода разрывает трубы.

При монтаже трубы соединяют на раструб. Допускается пайка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
