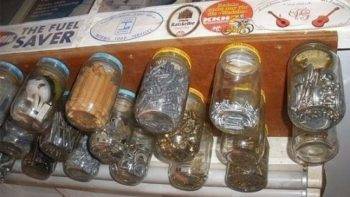

Хранение ключей с инструментами на стене гаража

Наиболее рациональным способом хранения в гараже инструмента считается применение свободного места на стенах.

Итак, настенные системы содержания:

щит (стенд);
полка;
задвигающиеся панели;
рейлинг;
магнитная лента;
горизонтальный кронштейн;
держатель для отвёрток;
кармашки из пластиков тарелок;
держатели.

Приведённые способы могут использоваться как сами по себе, так и в общей системе.

Что нам понадобится?

Поскольку устройство зоны хранения достаточно легко видоизменяется, приведем общий список материалов:

перфорированный лист ДВП или ДСП;
деревянные брусья;
шурупы, саморезы, дюбели, кронштейны;
металлические петли;
шайбы;
крючки;
дрель/шуруповёрт;
свёрла;
ножовка;
шлифмашинка;
уровень, угольник, линейка, рулетка;
доски.

Инструкция

Пошаговый план некоторых идей хранения.

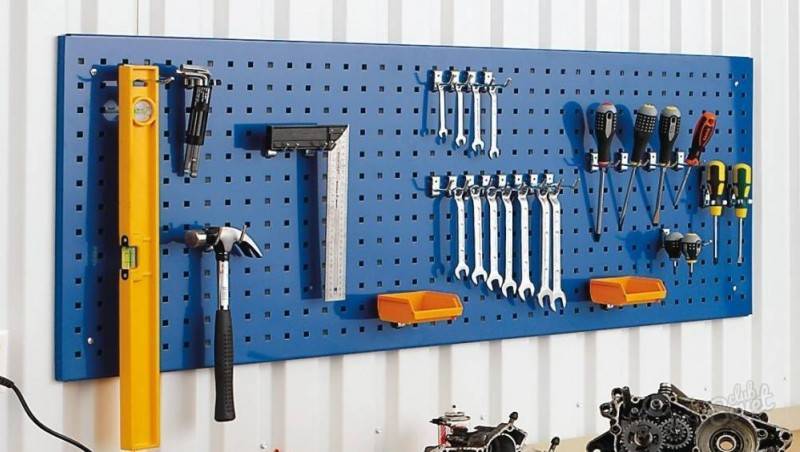

Стенд (щит/пегборд):

Сбиваем из деревянных реек раму определенного размера.
Из листа вырезаем прямоугольную основу таких же параметров, укладываем на каркас.
Прокладываем шайбы, закрепляем стенд при помощи саморезов.
Фиксируем две петли с оборотной стороны рамы.
Крепим крючки, магнитные ленты, проволочные петли, тканевые кармашки, стаканы для кистей, специальные крепления для приборов и прочее, – организовываем пространство внутри.

Полка:

Проектирование чертежа.
Заготовка полотна боковых стенок и полок.
Обработка шлифмашинкой.
Покрытие заготовки огнезащитной пропиткой.
Сборка конструкции: нижнее полотно кладется на ровную поверхность, на нём отсчитывают одинаковое расстояние и проводят параллельные линии.
Сверху и снизу каждой линии отмеряют меньшее расстояние и ставят отметки.
В каждой из 4 точек высверливается отверстие.
Всё то же самое проделывают и с верхним полотном.
К нижней полке крепится левая торцевая часть, соединённая саморезами. Затем монтируют правую торцевую доску.
В созданную конструкцию помещают верхнюю полку, фиксируют через отверстия.
К тыльной поверхности торцевых досок сверху монтируют кронштейны.
Полку соотносят со стеной, вкручивают дюбели.

Расстояния и пропорции зависят от параметров материалов.

Рейлинговая система:

Кронштейны крепятся к стене саморезами.
В отверстия кронштейнов вставляется перекладина, закрепляется винтом.
На торцы карниза ставятся заглушки.

Настенный держатель для отвёрток:

Укрепление части фанеры с натянутой на ней резинкой или металлической пружиной на стене.
Дополнительная фиксация основы скобами, образование «петель» для хранения подручных инструментов.

Кармашки из одноразовых тарелок:

Создаём заготовку: разрезаем тарелку пополам.
Монтируем на стену при помощи саморезов.

Для прочности можно сложить несколько тарелок.

Держатели инвентаря:

Делаем на пластиковой трубе косые срезы.
Шлифуем.
Крепим к стене с помощью шурупов.

Универсальный горизонтальный кронштейн:

Отмечаем на поверхности точки для монтажа.
Крепим дюбеля.
Устанавливаем кронштейны.
На винты кронштейнов накручиваются опоры с крюками.
Фиксируем их в необходимом положении ключом.

Несомненно, Вы найдете подходящее расположение для всего функционального и для того, что осталось «про запас», не сделавшись при этом Плюшкиным.

Охотно делитесь комментариями о своих ноу-хау на данную тему!

Виды конструкций стеллажей

Тип конструкции зависит от наличия свободного места, назначения стеллажа, материала его изготовления и предполагаемого способа системы хранения. Конструкции могут различаться как по способу сборки, так и по виду стеллажей.

Стационарная стеллажная система

Она устанавливается в определенном месте на постоянной основе. Такие конструкции предназначены для тяжеловесных предметов — они способны выдерживать большую нагрузку.

Перед монтажом очень важно тщательно обдумать расположение стеллажа и начертить схемы, в которых учесть все размеры и площадь самого гаража. Собираются такие системы один раз, обычно с помощью кронштейнов

Передвижные мобильные стеллажи

Такую систему при необходимости можно передвигать или переносить в любое место, не разгружая. Это очень удобно, если инструмент понадобится на улице. Стеллаж оснащается специальными прорезиненными колесиками диаметром от 10 см. При желании их можно зафиксировать, ограничив возможность передвижения.

Разборные модели

Полки этих стеллажей можно монтировать на любую высоту с помощью гаечного либо болтового крепления. Среди автовладельцев такие конструкции считаются самым приемлемым вариантом. Их можно легко разобрать и регулировать по собственному желанию, меняя высоту, а также переставлять в любое место гаража.

Подвесные или настенные полки

Они крепятся к поверхности потолка или стены в любом месте. Позволяют сэкономить пространство и наиболее рационально использовать свободную площадь. Подобную конструкцию можно собрать из уголка и подвешивать на специальные крюки.

Вращающиеся модели

Такой интересный вариант можно установить в помещении, где требуется подчеркнуть определенный стиль. Эти стеллажи способны вращаться, обеспечивая доступ к инструментам и материалам с любой стороны. Подобная установка визуально напоминает стойку с компакт-дисками или открытками.

Закрытые

Подобные конструкции защищают от потерь мелких предметов и инструментов и создают видимость порядка. В них можно разместить как ценный инструмент, так и различные небезопасные материалы. Кроме того, такие конструкции защищают хранимые вещи от излишней пыли.

Закрытые стеллажи изготавливают из пластика, металла или древесины. Внутри их можно разделить на ячейки.

Открытые

Позволяют получить быстрый доступ к любым деталям и предметам — все лежит на виду и не нужно открывать и закрывать дверцы. Конструкции можно сделать настенными или подвесными. Для их надежной фиксации нужно заранее монтировать анкера.

Отдельные щиты для инструментов

Их можно делать в виде открытых ячеек, крюков, магнитов или установок с отверстиями. Тяжелые запчасти и инструменты н а таких панелях разместить не получится. Зато они идеально подойдут для хранения небольших предметов, которые нужно постоянно иметь под рукой.

Материалы и инструменты

Для изготовления стеллажей могут использоваться различные материалы. К наиболее прочным, долговечным и доступным по стоимости относится металлический профиль. Для его изготовления потребуются такие материалы:

Профильная труба. Для работы можно использовать изделия размером 20*40 или 30*40 мм. Однако можно использовать профиль любого размера, а для обеспечения дополнительной прочности конструкции можно использовать перемычки. Альтернативой профильной трубы может стать уголок, который удобно использовать для изготовления боковых стоек.
Доски. Используются в качестве полок. Можно сделать полки с промежутками или цельные конструкции. Зависит от размера вещей, которые будут на них храниться. Для полок можно использовать металлические листы, листы фанеры или деревянные доски.
Саморезы. Используются для крепления полок к основной конструкции.

Помимо материалов, необходимо подготовить и инструменты для выполнения работ:

сварочный аппарат;
болгарка и круг по металлу;
дрель и сверла необходимого диаметра для создания отверстия для фиксации полок;
строительный уровень, уголок и рулетка;
пила по дереву при использовании досок или фанеры для полок.

Для расчета необходимого количества материала следует предварительно сделать чертеж будущего стеллажа.

Об изготовлении стеллажа из профильной трубы можно узнать из видео:

Какие профильные трубы подойдут и сколько их понадобится

Здесь все зависит от размера и формы стеллажа. Лучше использовать прямоугольные профильные трубы. Сначала я выбираю схему и чертеж будущего стеллажа, чтобы он по высоте и размеру подходил помещению. Далее необходимо решить, одинаковыми будут все элементы конструкции или нет. Стойки и перекладины лучше сварить из труб одного сечения, а вот продольные планки – тоньше.

Выбрав нужную схему, выписываю все размеры планок и стоек высоты, их количество. Затем подсчитываю общую длину всех труб каждого типоразмера. Это поможет купить профильный прокат так, чтобы осталось как можно меньше обрезков.

При изготовлении первого стеллажа необходимо будет 21,6 м профильной трубы 20×40 мм. При использовании проката длиной 1,8 м понадобится 12 труб. При длине труб 2,7 м понадобится 8 труб.

Для второго варианта в зависимости от размера стен нужно будет измерить и подсчитать все длины труб. Для стоек можно использовать профильные трубы большего типоразмера. Зная размеры стены и выбрав расстояние между полками, эти размеры вносят в шаблон, а далее подсчитывают количество используемых труб в зависимости от имеющихся вариантов в продаже.

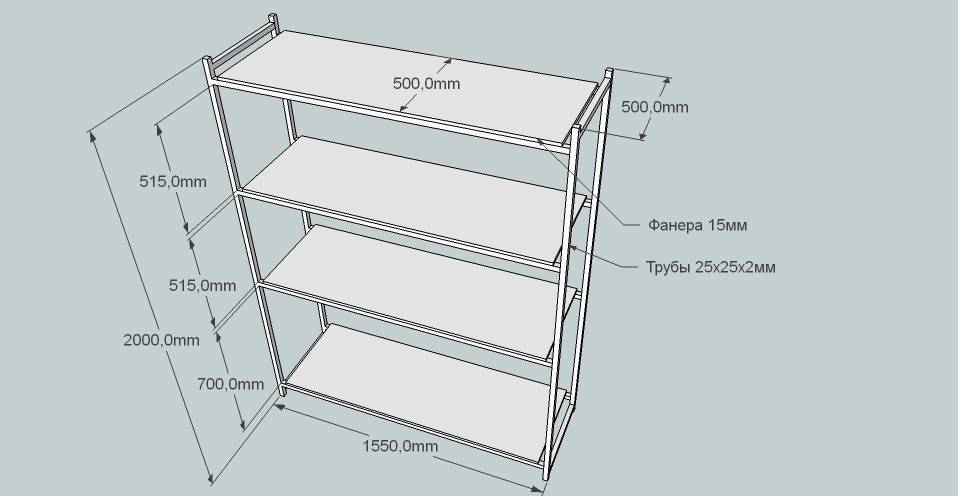

Чертежи популярных конструкций

Схемы и полный комплект чертежей на любой гаражный стеллаж легко найти в интернете. Наиболее распространены следующие варианты:

С несущим каркасом из стального профиля (трубы, уголка) и настеленными полками. Может модифицироваться в деревянный – остов из бруса, к нему крепятся доски, древесностружечные плиты (ОСБ), жестко или на кронштейнах.
Полки, навешанные на стену. Могут иметь жесткое обрамление с вкладышем из ДСП или быть цельными – по желанию и возможностям заказчика.

Расчеты сводятся к привязке готового проекта к местным условиям: размерам стены, выделенной под стеллаж площади. Конструкция может быть не только прямолинейной, но и угловой, если свободное пространство в жестком дефиците. Но и поместится на такой мини-стеллаж немного.

Настенные полки

Решение простое и оправданное. Для его реализации понадобится знать будущее размеры конструкции, четко определиться, на какую стену из трех в гараже навесить полки, чтобы ими было удобно пользоваться, и они не мешали в повседневной деятельности.

Неплохо начертить схему помещения в максимальном приближении к масштабу, а затем немого «поколдовать» над ней, распределяя полки с учетом размещения автомобиля, его свободного заезда-выезда, а также передвижения людей.

Правильно размещенный стеллаж должен идеально вписаться в интерьер: на него положат все необходимое, при этом не будут цепляться одеждой, задевать головой.

Модульные

Конструкции из готовых элементов (модулей) обладают рядом преимуществ в сравнении с теми, которые жестко закрепляются раз и навсегда

Из такого «лего» легко собрать навесные полки под собственные потребности (особенно это важно для нестандартных ситуаций). Полки бывают сборные, разборные, многоярусные – такие, чтобы удовлетворяли запросы и пожелания потребителей

Полки в виде щита для инструмента

В автомастерской или там, где часто приходится заниматься ремонтом, поиск необходимого инструмента отнимает массу драгоценного времени. Гораздо удобнее, когда все находится под рукой, на специальном щите. Сделать подобную конструкцию для ключей в своем гараже не представляется сложной, трудно реализуемой задачей. Зато легко найти разводной или трубный ключ, съемник, размещенные каждый в конкретном месте.

Вариации подвесных полок

Сделать удобные функциональные навесные полки, чтобы не загромождать свободное пространство, а полноценно его использовать – мечта каждого хозяина. Какие выбрать – узкие и длинные или короткие и широкие – зависит от конкретной ситуации.

Допустимо навешать полки хоть до самой крыши под потолком, главное, чтобы они выполняли свою задачу, и до них легко было достать. В таком случае на средние ряды помещают инструмент, инвентарь, которым пользуются повседневно, а на верхние ряды – то, что понадобится раз в год или еще реже.

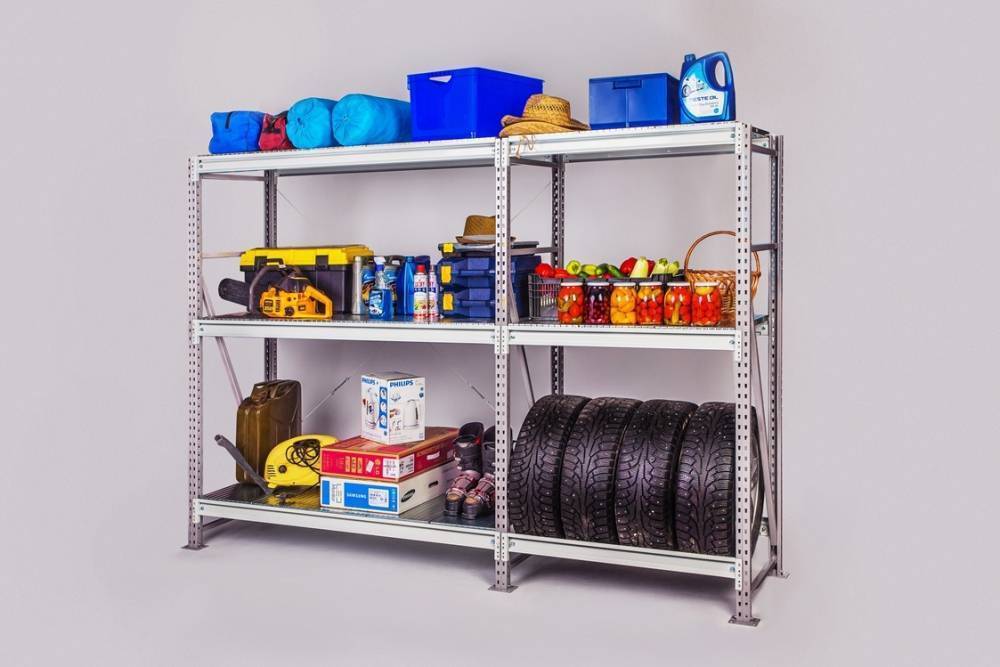

Какими бывают металлические стеллажи

Чертёж металлического стеллажа и максимально допустимые нагрузки на него

По типу они подразделяются:

Полочные.
Паллетные.
Поддонные.
Угловые.
Фронтальные.
Стационарные.
Мобильные.

Выбирают металлические стеллажи сборные в зависимости от размера помещения. Их используют в офисе, в магазине, в гараже или дома для рассады (см. Как сделать стеллаж для рассады своими руками).

Все складские помещения используют сборно разборный металлический стеллаж. Потому что это удобная конструкция, которая позволяет разложить компактно любые изделия. Размеры и формы выбираются в зависимости от предназначения.

Самые распространённые полочные стеллажи. Они не более 2 метров, поэтому их удобно использовать в магазинах, офисах, библиотеках и архивах.

Для складских помещений используют поддонные или паллетные стеллажи. Они большего размера, что позволяет на небольшом пространстве разложить множество товаров.

Мобильные и стационарные стеллажи используются в архивах и библиотеках. Мобильные оборудованы колёсиками, что облегчает доступ к документам.

Конструкция стеллажей

Торговый стеллаж, который можно использовать в теплице

Стеллаж — это каркас из металлических профильных труб. Между ними оборудуются полки для хранения различных предметов.

Размеры полок и стоек зависят от размеров помещений и нагрузок на них. Допустим что сборный металлический стеллаж собранный из листов толщина которых 2 мм и уголков 50*50 мм толщиной 5 мм. Такая конструкция несомненно будет особо прочной и выдержит большие нагрузки.

Они чаще всего комплектуются:

разделителями;
боковыми стенками;
задними стенками;
наклонными полками;
навесами;
сетчатыми полками;
выдвижными ящиками;
поддонами;

Стеллажи обеспечивают оптимальность хранения на небольшой площади. Возможность расширения их в любую сторону. Достаточную грузоподъемность и прочность.

Вентиляция

Хозяева личных автотранспортных средств и гаражей, возведенных для хранения, иногда с чрезмерной безрассудностью оценивают процесс работы такой важной системы, как вентиляция. Но создание условий для содержания автомобилей, запасных частей, шин, изделий в гараже во многом зависит от движения воздушных потоков. Правильно организованное проветривание в гараже становится обязательным условием для обеспечения необходимого чистого воздуха, как владельцу, так и движимому имуществу. Также отвечает за удаление токсичных летучих соединений и избыточной влаги, и пыли. Корректно организованная система циркуляции воздуха в гараже – важнейшая составляющая комфорта нахождения в помещении

Корректно организованная система циркуляции воздуха в гараже – важнейшая составляющая комфорта нахождения в помещении.

Строение системы вентиляции должно быть разработано на этапе планирования, а функциональные отверстия должны быть выполнены в стенах гаража при строительстве несущих конструкций. Важно учитывать, сколько будет уровней пола, предполагаемое количество автомобилей, а также размеры помещения. Владелец выбирает эффективный и экономичный способ, который определяется типом системы с назначенными задачами. Оснащение гаража может быть следующими типами вентиляции:. Оснащение гаража может быть следующими типами вентиляции:

Оснащение гаража может быть следующими типами вентиляции:

Система естественной вентиляции. Она опирается на законы аэродинамики и движения воздушных масс без ограничений.
Комбинированная вентиляция в гараже, берет за основу правила естественной вентиляции в сочетании с использованием механических устройств для стимулирования движения воздушных масс.
Механическая система вентиляции в гараже, которая осуществляется с помощью специальных установок для стимулирования выхода и входа воздушных масс.

Как собрать стеллаж из алюминиевого профиля своими руками

Сборка конструкции своими руками будет по силам даже тому человеку, который впервые взялся за это дело. Работать с ними куда проще, чем с древесиной. Главным достоинство модульной конструкции является то, что сборка проста донельзя, из готового комплекта.

Инструменты и материалы

Для произведения расчетов, какое именно количество материалов вам потребуется, следует предварительно набросать эскиз с указанием размером и количеством полочек. Размеры профиля следует выбрать в зависимости от того, какой будет предполагаемая нагрузка. Для соединений деталей нужны будут саморезы и пресс-шайбы, так как крепление ими в разы надежнее. Лучше брать остроконечные, так как сверловые проделают большие отверстие, и поэтому уменьшается прочность. Полки следует сделать из досок, толщина которых 3 см, для фанеры от 1 см и больше, а листы ОСП должны быть не меньше 1.2 см.

Рассмотрим, как осуществляется сборка.

Сборочный процесс

Итак, чтобы собрать стеллаж из труб своими руками, делаем следующее:

На профиле следует отметить длину стоек, поперечин и перекладин по ширине полок. Чтобы стеллаж не получался кривым из-за ошибок с размерами заготовок, следует повторно проверят правильность разметки.
На боковых стенках сделайте надрезы до основания и перегните в этом месте. По линии сгиба следует отрезать заготовку.
На поперечине сделайте продольный надрез, чтобы глубина была такой же, как и ширина профиля вертикальных опор. Внутренние загибы следует срезать.
Вставьте их друг в друга, чтобы получилась заготовка в прямоугольным сечением. Надрезанные концы следует отогнуть на 90 градусов, и таких деталей требуется п 2 штуки для каждой полки. Установите их с обеих сторон каркаса.
Сборка раковин, чтобы не было перекосов, выполняется на ровной поверхности, можно и на полу. Между опор вертикального типа вставьте поперечины. После проверки угла каждый отгиб следует прикрутить при помощи 2 саморезов.
После готовности боковин соберите стеллаж из профиля. Сначала выполните монтаж нижних перекладин, после верхних. Вворачивать саморезы куда удобнее, если положить каркас набок. Закрепите все с одной стороны, а после переверните на вторую.
На стеллаж из профиля с широкими полками установите еще пару дополнительных опор снизу, посередине нижней поперечины. После определения высоты на них следует сделать отгибы и прикрутить саморезами.
В конце, когда проведен замер, можно сделать полки. Для улучшения характеристик жесткости по углам сделайте вырезы, чтобы они могли заходить даже на боковые поперечины. Для крепления древесины лучше всего использовать саморезы с мелкой резьбой.

В зависимости от возможностей, каркас из профильных труб делают на болтах или сваривают. Альтернативой будет вариант на металлических уголках, который обойдется дешевле. Для упрощения монтажных работ стеллаж делают комбинированным. Вместе труб для стоек по бокам берут уголок из металла.

Последовательность сборки

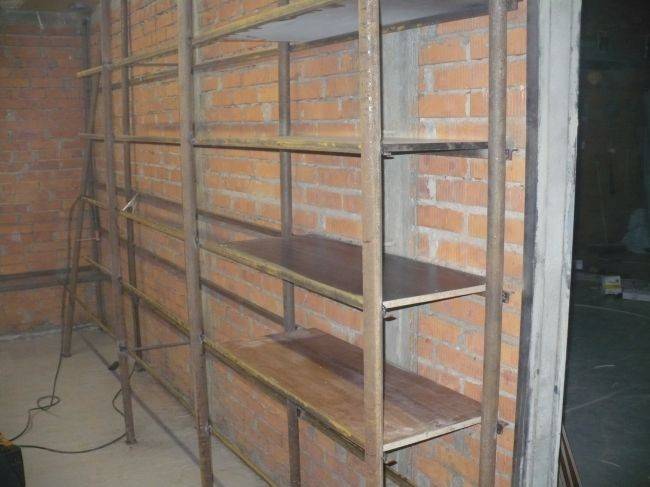

Изготовление стеллажа из профиля или уголка начинается с порезки заготовок в согласии с размерами по чертежу. Болгаркой отрезаются элементы под стойки и перемычки, а также полки. Заусенцы на срезе стоит убрать, чтобы они не мешали вплотную прикладывать части для сварки.

Когда все порезано и зачищено, можно приступать к сборке. Она ведется в следующей последовательности:

создание боковых рамок;
соединение боковых рамок продольными балками по верху и низу (получается куб или прямоугольная трехмерная конструкция);
приварка уголков под уровни полок;
крепление дополнительного усиления по необходимости;
покраска металла и уже порезанных деревянных заготовок;
фиксация деревянных полок саморезами.

Боковые рамки важно собрать правильно, т. к

от этого зависит пропорциональность и ровность конструкции. Для этого стороны выкладываются на столе или полу и выставляется по оной прихватке в каждом углу. Меряются диагонали, и если они равны, то ставится вторая прихватка на все стыки, а после этого выполняется обварка. Погрешность в разнице диагоналей не должна превышать 3 мм. Углы обвариваются не подряд, а через один, для равномерного напряжение в структуре металла.

Когда обе рамки собраны, необходимо выставить их в вертикальном положении и прихватить по очереди продольные балки: две вверху и две внизу. Здесь не обойтись без помощника, который будет держать металлоконструкцию. Сначала необходимо выставить одну сторону, проверить диагонали, укрепить прихватки, и обварить углы. Затем, в этой же последовательности, собирается вторая сторона. На этом этапе можно обойтись и без проверки диагоналей, если установить правильность сборки угольником (в каждом углу необходимо 90 градусов) и уровнем на верхней балке.

Далее, выполняется разметка на стойках под полки. Последние можно варить по уровню. Погрешность в 1-2 мм не создаст сильного перекоса плоскости. Если на одной из полок планируется хранение тяжелых элементов, то приваривается еще одна продольная балка из профиля посередине всей длины полки. Если делается универсальный стеллаж, то в стойках и в рамках «этажей» конструкции сверлятся отверстия под крепление.

Весь стеллаж требуется покрасить, чтобы предупредить коррозию. Для этого подойдет обычная грунтовка. Сразу выкрашиваются и порезанные доски или ДСП. Резать их необходимо поперек стеллажа, чтобы исключить чрезмерный прогиб. Когда краска высохла, можно фиксировать дерево к металлу. Для этого сверлятся отверстия в уголке или профиле. Доска кладется сверху, а саморез закручивается снизу, проходя через металлическую часть и углубляясь в дерево.

Чтобы стеллаж был устойчивее, особенно это касается узких моделей, можно предусмотреть дополнительное крепление к стене. Для этого достаточно приварить пластину с отверстием на ближнюю к стене стойку и заанкерить ее. Это предупредит обрушение всего стеллажа в случае перегруза, и усилит конструкцию.

Общие вопросы проектирования

Cтеллаж с полками

Прежде всего, следует забыть о первых приходящих в голову идеях – создании простейших навесных полок, с нагрузкой или площадью, способных уместить всё имущество, содержащееся в настоящее время в гараже. Во-первых, это не рационально с точки зрения их изготовления, а во-вторых, со временем, объём хранимых в гараже вещей увеличивается, поэтому придётся делать новые и новые конструкции.

Поэтому сразу необходимо запланировать конструкцию полок таким образом, чтобы она была:

универсальной
расширяемой
по возможности легко перемещаемой

То есть желательно не делать каждую полочку в отдельности, а делать целиком стеллаж, состоящий из нескольких полок, как единую конструкцию.

Стеллаж со шкафчиком

Следующим важным вопросом является то, какой будет конструкция стеллажа – разборной или нет. Обычно неразборные конструкции более долговечны и выдерживают большие нагрузки, однако, к их недостаткам можно отнести сложности в расширении, демонтаже и транспортировке.

Разборные конструкции являются менее устойчивыми, их жесткость далека от неразборных. Часто для дополнительной устойчивости такие конструкции приходится крепить к стенам. Однако, они имеют два особых плюса – лёгкая расширяемость и мобильность. Кроме того, благодаря их модульности, можно делать стеллажи самых разных размеров.

В данном случае выбор зависит исключительно от желания каждого человека.

Тыква: описание 30 лучших сортов с Фото. Виды, Классификация

Какие полки выбрать и где установить

Лучше всего под стеллажи оборудовать стену, которая находится дальше всего от въезда в гараж, т. к. именно там удобно расположить инструменты, станки, верстаки и многое другое.

Таким образом, у вас все будет под рукой, но при этом свободно передвигаться по помещению ничего не помешает.

Материал под стеллажи каждый выбирает на свой вкус, пользуясь такими критериями, как: легкость и прочность (древесина, алюминий, металлический профиль, пластик, сталь).

Из перечисленного выше первое по популярности место занимает древесина.

Если гараж расположен в подвале, то такая конструкция из-за воздействия внешних факторов прослужит от 3 до 5 лет, а потом следует ее ремонтировать либо менять на новую.

Второе по востребованности место стоит отдать алюминию. Материал очень легкий, поэтому такую конструкцию не тяжело перенести в нужное место. Основной его недостаток – высокая стоимость.

Третье место сохраняет за собой сталь, которая хоть и тяжелая, но прочная и долговечная, позволяя хранить тяжелые инструменты и детали.

Когда в гараже много полок и стеллажей, это огромный плюс, но следует задуматься о том, куда вешать рабочую одежду и складывать некоторые специфические вещи.

Поэтому не забудьте приобрести или сделать один небольшой обычный шкафчик.

Тумбочка под инструменты в гараже

Эта тумбочка будет служить как для выполнения самых различных работ, так и для хранения инструментов. Она займет в гараже совсем немного места, а если постараться, то ее радующий глаз внешний вид будет украшать помещение.

Вначале необходимо составить план-схему такой тумбочки. Можно выбрать предлагаемый вариант, а можно на его основе сконструировать собственный с учетом всех личных пожеланий к устройству рабочего места.

Для начинающего столяра будет полезным сооружение тумбочки для хранения рабочего инструмента. Это позволит и приобрести необходимый опыт столярных работ, и смастерить необходимую для полноценной работы мини-мастерскую, которая будет умещаться в небольшом деревянном ящике.

Предлагаемая тумбочка для инструмента в данном случае представляет собой небольшой напольный шкаф. Внутри он оборудован гнездами для хранения различных инструментов, а снаружи имеет верстачную доску. Она делается из фанерной плиты или досок толщиной 20 мм. Верстачную доску необходимо тщательно отфуговать и оторцевать.

Тумбочка под инструменты оснащена двумя ящиками: один навесной на дверце, другой выдвижной — количество ящиков и их функциональность могут быть любыми в зависимости от потребностей. Сверху тумбочка оборудована откидной крышкой в виде ящика. Крышка присоединяется к каркасу петлями. В рабочем положении ее можно откидывать и опирать о стену или же можно оснастить ее удерживателями, чтобы она самостоятельно оставалась в заданном положении. В нерабочем состоянии крышка будет просто опускаться, и закрывать тумбочку.

Для изготовления каркаса тумбочки нужно использовать либо бруски, либо доски сечением 1,5 X 2 см. Облицовывать изделие можно фанерой или древесной плитой.

Устройство для содержания в тумбочке инструментов делается по своему усмотрению.

Как видно на фото, эта мебель для гаража либо окрагивается краской, либо оклеивается пленкой. Можно использовать прозрачную отделку, но для этого потребуется более кропотливая столярная подготовка изделия.

Внутренняя отделка, может быть простой, достаточно будет лишь тщательно и неоднократно проолифить детали изнутри или же окрасить лаком или краской светлого цвета.

Деревянные полки с каркасом из металла

Стеллаж с металлическим каркасом

Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.

Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.

Материалы и инструменты, необходимые для работы

Уголки для стеллажа в гараже

Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.

Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.

Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.

Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.

Для работ потребуется следующий набор инструментов:

дрель (шуруповёрт)
болгарка
ножовка по дереву
уголок
уровень
сварочный аппарат (опционально)

Порядок изготовления

Каркас стеллажа из уголка

Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.

После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:

По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки Производится разметка стоек в тех местах, где к ним будут приделываться полки Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)

При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку

На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

ВИДЕО: Универсальные полки своими руками

Полки в гараже: порядок прежде всего. Общие вопросы проектирования, простые варианты, пошаговая инструкция изготовления своими руками (75+ Фото & Видео) +Отзывы

Возможные варианты и стандартные размеры гаражных стеллажей

ГСХ образованы стойками, перекладинами и полочками. Порой для усиления их устойчивости задняя сторона дополнительно оснащается поперечными затяжками – двумя стальными штангами, прикрепленными по диагонали к внешним стойкам. Подобная мера направлена на компенсацию нагрузок сбоку посредством увеличения общей устойчивости.

Если на стеллажи будут размещаться тяжелые предметы, приблизительная длина пролета должна составлять 1,5 м, в противном случае ее можно увеличить еще на 0,5 м. Если требуется более длинная ГСХ, рекомендуется прибегнуть к установке промежуточных стоек с расстоянием между ними не более 2 м.

На фото указаны рекомендуемые размеры для конструкции, собранной из оцинкованного профиля сечением 50х50 мм. Такой материал используется для монтажа гипсокартона. Его удобно крепить к стене с помощью дюбель-гвоздей 6х60 мм. В этом случае часть нагрузки на полки переносится на стену. При этом надо учитывать небольшую толщину металла профиля и желательно усилить передние стойки. Для этого в них можно вставить деревянные бруски сечением 50х50 мм до середины высоты стеллажа и скрепить с оцинковкой посредством саморезов.

При планировании стеллажа надо особое внимание уделить высоте полочек. Расстояние от самой нижней из них, на которой зачастую хранятся наиболее тяжелые вещи, до уровня пола должно составлять 50-70 см. Высота оставшихся полок может варьировать в зависимости от личных предпочтений

Совет: высота полочек ГСХ должна быть такой, чтобы на нее можно было свободно ставить полуторалитровую бутылку, т.е. около 35-37 см

Высота оставшихся полок может варьировать в зависимости от личных предпочтений. Совет: высота полочек ГСХ должна быть такой, чтобы на нее можно было свободно ставить полуторалитровую бутылку, т.е. около 35-37 см.

Как сделать самостоятельно в гараже полки для инструментов
