Как сделать вентиляцию холодного чердака в частном доме

Слуховое окно

При недостаточной вентиляции чердака также рассматривается вариант обустройства слухового окна. Конструкция может обладать разной формой, так как она выполняет не только вентиляционную, но и декоративную роль. Двухскатные модели подходят для металлических или мягких типов кровли, односкатные — для крыши из самых различных материалов.

Такая разновидность вентиляционного оборудования стоит недешево, но это оправдывается отличной циркуляцией воздуха и привлекательным дизайном. Основная задача слухового окна заключается в обеспечении свободной циркуляции свежего воздуха в подкровельное пространство, а также борьбе с лишней влагой. С помощью этого изобретения можно избавиться от неприятных проявлений в виде сырости, плесени и грибков в короткое время, причем на любых кровельных конструкциях. В зависимости от типа крыши и материала, из которого она изготовлена, для обустройства системы вентиляции можно задействовать самые различные приборы. Они бывают наружными и внутренними.

Чтобы будущее вентиляционное оборудование оправдало себя и было максимально продуктивным, необходимо заранее продумать оптимальную высоту кровли и ее форму. Также нужно выделить места установки приборов и выводов всех каналов системы.

Соблюдение простых рекомендаций позволит успешно завершить монтаж подобных устройств, а также положительно скажется на сроке их службы. Более того, правильно обустроенная вентиляция — это залог долгой и надежной службы крыши в целом.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

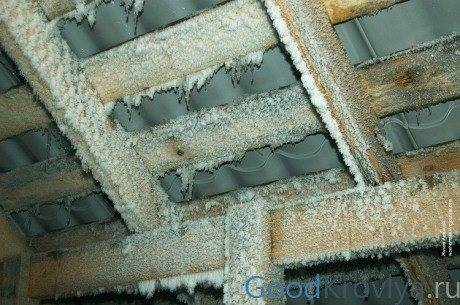

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

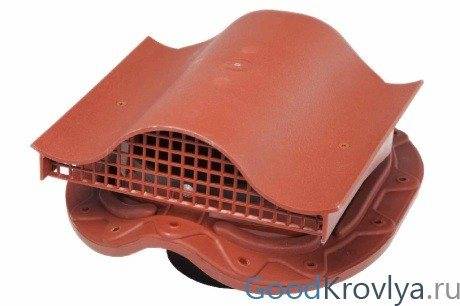

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Устройство и принцип работы мансардной вентиляции

Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

Минусы естественной вентиляции через люки:

Создание сквозняков.
Высокие потери тепла зимой.
Перегрев воздуха летом в жаркую погоду.

Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши. Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

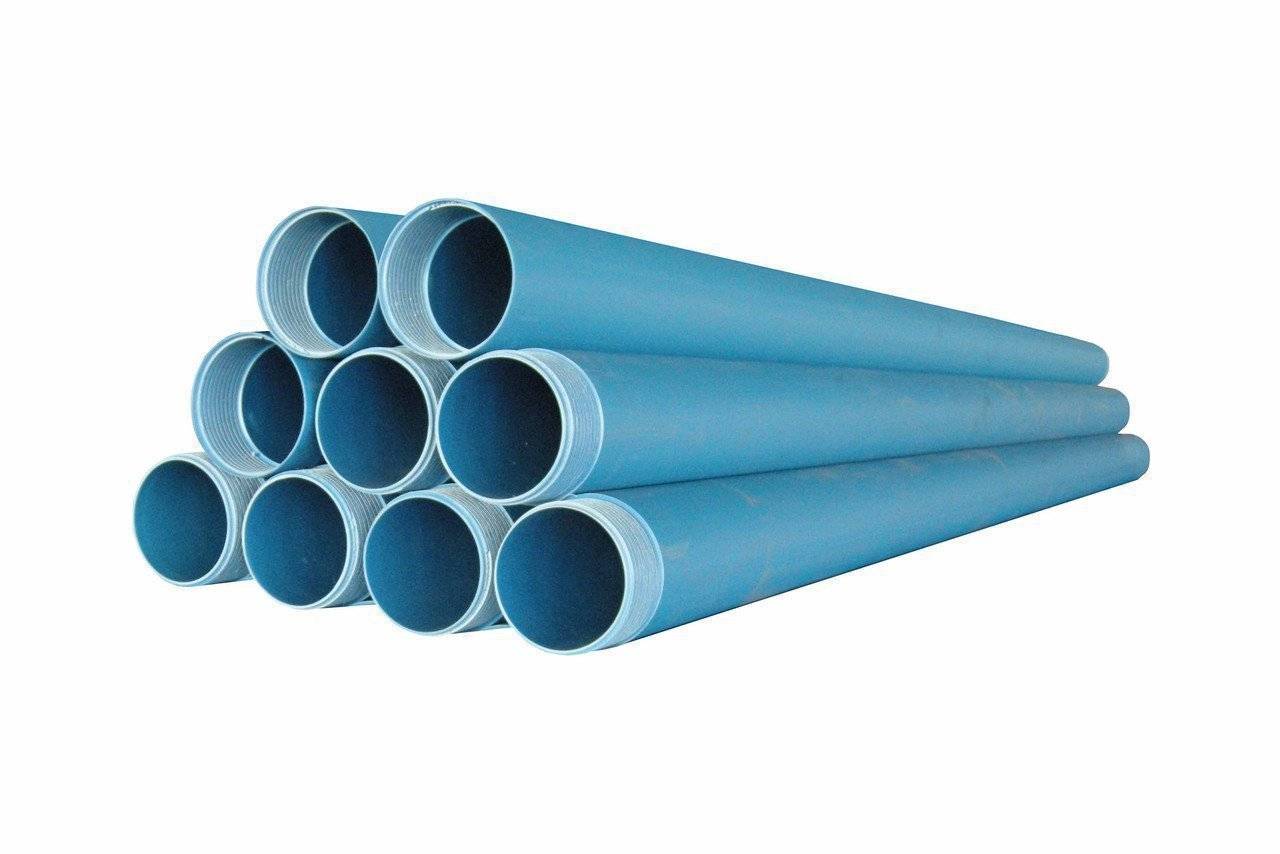

Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

Верхнее завершение трубы по стандартам должно возвышаться над коньком не менее чем на 50 см. При характерных обильных снегопадах в местности, где расположен дом, труба поднимается ещё на 10—20 сантиметров, чтобы её не занесло снегом. Она помещается в специальный пластиковый короб и утепляется. На её уличном окончании устанавливается дефлектор. Он позволит усилить циркуляцию, защитить трубу от пыли, снега, дождя и листьев.

Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

Обустройство вентиляции теплого чердака

Вентиляция на теплом чердаке частного дома своими руками делают несколько иначе. Система вентилирования мансардного этажа или отапливаемого чердака выглядит сложнее. Потоки воздуха должны проходить не под кровельным покрытием, а между стропилами. Для этого между гидроизоляционным слоем и утеплителем делают зазор в 2-3 см.

Если толщина утеплителя значительная и высоты стропил недостаточно для формирования зазора, то их дополнительно наращивают деревянными брусками, рейками или досками. Однако этот способ вентиляции можно реализовать только на простой двухскатной крыше.

На фоне применения кровельных конструкций сложной конфигурации для вентиляции необходимы паропроницаемые мембраны. Они укладываются прямо на теплоизоляционный материал, пропускают водяные пары только в одном направлении (от утеплителя наружу). В этом случае обязательно сооружается обрешетка толщиной 4-5 см, которая одновременно будет выполнять функции вентиляционного зазора. В карнизной подшивке обязательны перфорированные софиты или элементы обшивки устанавливают с зазором. В коньке монтируются кровельные аэраторы.

Нюансы обустройства вентсистем для холодных и теплых чердаков ↑

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака ↑

Естественная циркуляция воздуха через продухи Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.

Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

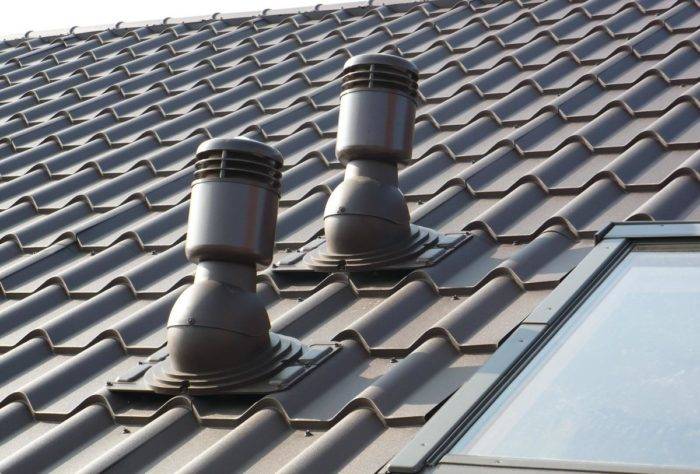

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

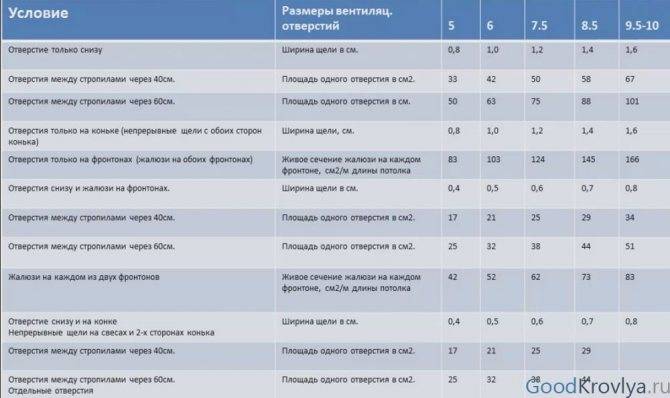

Расчет вентиляционной системы

Система вентиляции для теплого чердачного помещения ↑

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

установка на крыше трубы, оснащенной дефлектором;
использование фронтальных вентиляционных решеток или сеток;
устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Способы организации вентилирования чердака

В первую очередь вентиляция чердака в частном доме обеспечивают установкой приточных отверстий в карнизе крыши. Карнизный свес кровли обычно подшивают софитами со специальной перфорацией. При этом перфорированные элементы чередуют со сплошными софитами, устанавливая их через 3-4 панели без отверстий. Через такой карнизный свес потоки воздуха беспрепятственно проникают под крышу. Благодаря небольшим размерам отверстий обеспечивается надежная защита от насекомых.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Однако воздух, поступающий в пространство под крышей, должен каким-то образом удаляться. Поскольку теплые потоки всегда движутся вверх, в верхней части крыши устанавливаются специальные приспособления для выведения воздушных масс.

Для этого используют следующие элементы:

кровельные аэраторы;
электровентиляторы;
инерционные турбины;
чаще делают вентилируемый конек.

Также для беспрепятственного движения воздушных масс под кровельным покрытием должен быть вентиляционный зазор высотой 4-5 см. Как правило, этот зазор обеспечивается укладкой реек обрешетки или контрреек.

Особенно важно делать вентилируемую крышу при укладке покрытия из гибкой черепицы и других рулонных материалов. Крыша под профнастилом, металлочерепицей и ондулином вентилируется за счет щелей и зазоров между листами кровельного покрытия, поэтому монтировать кровельные аэраторы и софиты с перфорацией не обязательно

Исключение составляют крыши над мансардными помещениями и отапливаемыми чердаками.

На сложных участках кровли, например, в местах установки вальм или в месте прохождения ендов, устанавливают дополнительные устройства точечной вентиляции. Это могут быть инерционные турбины или аэраторы.

Методы вентиляции

Наиболее рациональным способом обеспечения равномерного воздухообмена является расположение продухов вдоль периметра здания, а также по всей длине конька крыши.

Образуется разделение проветриваемого объема на зону положительных и отрицательных давлений. В первой зоне оказываются приточные отверстия, а во второй — вытяжные. Для защиты продухов от птиц, их закрывают сетками, зарешечивают.

Вентилировать подкровельное пространство можно несколькими способами:

проделывание слуховых окон на чердаке;
создание вентиляции конька двухскатной крыши, что также хорошо и для мансарды;
карнизный вид вентиляции;
коньки специальной формы;
применение отдельных элементов с отверстиями для вентиляции;
крышные вентиляторы;
наличие вентиляционных зазоров, имеющиеся изначально или сделанные при реконструкции кровли.

Одним из вариантов вентиляции являются слуховые окна

Тип организации системы вентиляции холодного чердачного помещения зависит от типа крыши, ее площади, концентрации влажности внутреннего воздуха, состояния изоляции от пара кровельной конструкции. Но также влияет на выбор метода и материал, из которого сделана кровля.

Существует примерное деление материала на жесткий и мягкий. Глиняная и металлическая черепица относится к жестким материалам, но каждая из них имеет свои особенности. Первая является весьма хрупким материалом, а вторая — относится к листовому типу, подвержена коррозии в местах разрушения защитного покрытия.

Вентиляция чердака

Если между улицей и пространством под крышей осуществляется свободный воздухообмен, это можно назвать чердачной вентиляцией. Наиболее эффективны коньковые отверстия под свесом. Они позволяют использовать ветер и восходящие от потолка потоки тепла.

При правильном создании вентиляции чердака за 1 час воздушный поток способен дважды обогнуть изнутри всю кровлю. Воздух движется из продухов, которые расположены под карнизом. Он направляется к приконьковым пластинам. В случае утепленной кровли для свободного движения воздуха оставляют зазор между гидроизоляцией и материалом кровли.

Оптимальной вытяжкой является конструкция соединенных между собой специальными каналами продухов, расположенных в коньке, и скатных элементов, установленных возле конька. Для черепичной кровли производят специальные плитки с продухами. При создании вентиляционной системы в мастичной кровле применяют битумно-бутилкаучуковую мастику «Вента». Она обеспечивает надежную гидроизоляцию.

Еще одним способом вентиляции подкровельного пространства является установка дефлекторов. Они представляют собой специальные турбины для вентиляции, которые способны обеспечивать механическую тягу. Метод идеален при строительстве вентиляции для мансарды.
