Устройство и принцип работы камеры видеонаблюдения

Сенсор изображения

Он регистрирует свет с помощью матрицы из миллионов крошечных фотодиодов. Каждый из них измеряет количество фотонов, которое попадает в определенную точку, и переводит эту информацию в электроны (электрические заряды): более яркое изображение представлено более высоким зарядом, а более темное – низким.

Конечно, измерение светового потока дает только черно-белое изображение. Чтобы получить цветное, необходимо определить не только общий уровень освещенности, но также уровни для каждого цвета. Полный спектр можно воссоздать, комбинируя всего 3 из них – красный, зеленый и синий. Поэтому принцип работы видеокамер основан на использовании только этих цветов.

В некоторых моделях сигнал разделяется на 3 варианта одного и того же изображения для уровней красного, зеленого и синего света. Каждый из них захватывается собственным чипом. Затем они складываются, и основные цвета смешиваются для получения полноцветного изображения.

Этот простой метод позволяет получить насыщенное видео с высоким разрешением.

В каких случаях не обойтись без Wi-Fi-видеонаблюдения

Необходимость в беспроводном видеонаблюдении возникает тогда, когда нужно осуществлять видеоконтроль за объектом, но установка проводной системы не представляется возможной. Это могут быть такие случаи:

  • физически невозможно протянуть кабели от камер к видеорегистратору;
  • на местности, где требуется наблюдение, сделан дорогостоящий ремонт, а прокладывание кабелей способно его испортить, нанеся ущерб;
  • кабели нарушают архитектуру и дизайн окружающей обстановки;
  • существует потребность в мобильности камер видеонаблюдения (например, если наблюдение осуществляется за ремонтной техникой и камеру необходимо переносить следом за ней при осуществлении работ).

В большинстве случаев беспроводную систему видеонаблюдения для охранной функции выбирают владельцы частных домов и некрупных предприятий. Причиной для этого выступает некоторая ненадёжность системы защиты устройств Wi-Fi-видеонаблюдения, ведь злоумышленники могут взломать пароль для просмотра записей, а также прервать сигнал Wi-Fi, что легко осуществляется при помощи обычных и недорогих глушителей или даже подручных электронных средств. При прерывании сигнала Wi-Fi устройство прекращает передачу данных на видеорегистратор, что становится брешью в системе защиты.

В отличие от Wi-Fi-видеонаблюдения, проводные системы взломать гораздо сложнее. Установка IP-камер актуальна тогда, когда отсутствует возможность проложить кабели, и вы уверены, что сигнал Wi-Fi, к которому подключено устройство, не будет прерван злоумышленниками.

Лучшие производители камер видеонаблюдения

Altcam — камеры отечественного производителя

Среди производителей инновационных камер слежения выделяют несколько проверенных российских и зарубежных брендов. В этот список входит российская компания Altcam, выпускающая сетевые, аналоговые, поворотные и миниатюрные устройства, а также ИК-прожекторы и видеорегистраторы.

Признанным лидером в сфере приборов для видеонаблюдения считается Axis, под этим брендом производят видеокамеры и комплектующие, отличающиеся высоким уровнем качества. Стандартная гарантия составляет три года.

Еще одним популярным производителем является Falcon Eye, предлагающий покупателям устройства бюджетного и среднего сегмента, в том числе аналоговые и сетевые приборы внешнего и внутреннего типа.

Компания BEWARD выпускает оборудование для систем профессионального видеонаблюдения, представленные в нескольких линейках. В их список входят не только сами приборы, но и отдельные объективы и устройства для защиты от грозы.

Принципы установки камер видеонаблюдения

При организации системы видеонаблюдения на конкретном объекте пользуются популярностью два основных метода – принцип «одеяла» и точечного, минимального покрытия.

  1. Принцип «одеяла» подразумевает установку такого количества видеокамер, которое исключает наличие слепых зон. То есть вся территория находится под круглосуточным контролем. Это достаточно эффективный способ, гарантирующий запись всех событий. Ключевой недостаток – для хранения массивного архива потребуются накопители повышенной емкости.

  2. Принцип точечного, минимального покрытия полностью противоположен первому варианту. В данном случае камеры видеонаблюдения устанавливают только в наиболее важных зонах – на складе, у входной группы, около шлагбаума, на парковке. Обеспечение высокой безопасности возможно лишь при высокой квалификации и ответственности оператора видеонаблюдения.

Принцип «одеяла» и точечного, минимального покрытия редко используется в чистом варианте. Как правило, пользователи комбинируют их со смещением в ту или иную сторону.Это позволяет эффективно решать поставленные задачи с минимальными финансовыми затратами.

Функции устройств

Задача оборудования — фиксировать происходящее и вести запись

Классификация систем для видеонаблюдения по функциям считается более упрощенной. Современные устройства оснащены большим количеством опций, заметно облегчающих их настройку, установку и эксплуатацию, также они будут выглядеть практически незаметно за счет компактных габаритов.

  • PTZ управление. Позволяет удаленно менять положение объектива, регулировать фокус и приближение устройства непосредственно с рабочего места.
  • Питание PoE. Дает возможность не устанавливать отдельные розетки и провода для передачи электричества, поскольку питание к камерам идет по одной и той же витой паре для видеопотока.
  • Датчик освещения. Активирует ИК-подсветку в темное время суток, помогает получать изображение хорошего качества даже ночью.
  • Детектор движения. При наличии двигательной активности в кадре выводит изображение на отдельный монитор, записывает его в архив и подает сигнал тревоги.
  • Микрофон. Передает звуковое сопровождение записи, может быть встроенным или внешним.

Базовые и дополнительные функции камер видеонаблюдения

Современные производители предлагают огромный выбор камер видеонаблюдения. Устройства отличаются по техническим характеристикам, доступным опциям, стоимости и сфере эксплуатации. Все возможности оборудования для видеомониторинга можно разделить на основные, которые присутствуют во всех моделях, и вспомогательные.

Базовые функции камер видеонаблюдения должны обеспечивать высокое качество съемки. К ним относятся:

  1. Система электронного затвора – механизм, отвечающий за создание непрерывной последовательности статических изображений.
  2. Автоматическая регулировка усиления – функция, от которой зависит стабилизация видеосигнала.
  3. Баланс белого – обязательное условие для получения качественного изображения на цветных камерах. Опция отвечает за правильную цветопередачу кадра.
  4. Гамма коррекция – инструмент для автоматического регулирования яркости.

Дополнительные функции камеры видеонаблюдения, влияющие на качество съемки и удобство эксплуатации:

  1. Компенсация яркой засветки. Технология позволяет предотвратить появление темных пятен при засвечивании отдельных зон.
  2. Повышение чувствительности световосприятия. Обязательная опция для съемки камерой со слабой ИК-подсветкой в темное время суток или при отсутствии достаточного освещения. Инструмент отвечает за подавление шумов, но эффективно работает только для объектов, передвигающихся с маленькой скоростью.
  3. Цифровая стабилизация. Функция необходима для камер с поворотным объективом. Помогает избавиться от искажений во время механического дрожания камеры.
  4. Автоматическое улучшение качество изображения.

Дополнительный функционал камер видеонаблюдения не обязательно направлен на улучшение качества съемки. Многие опции открывают перед пользователем новые сценарии использования оборудования. Например, выход в систему мониторинга через интернет и контроль ситуации из любой точки мира, дистанционное управление направлением объектива и фокусным расстоянием. Или подключение оборудования к системе доступа, охранным датчикам, сенсору утечки газа, дыма. Все это позволяет увеличить уровень защищенности объекта и комфорт использования системы видеомониторинга.

Главная функция системы видеонаблюдения – контроль безопасности. Наличие камер и даже их муляжей заставляет многих мошенников отказаться от своей задумки. Если противоправное действие было совершено, записи с устройств помогут восстановить картину событий и найти преступника по чертам лица, особенностям внешнего вида, деталям одежды.

Отдельное внимание стоит уделить высокотехнологичному оборудованию для видеомониторинга. Функции современных IP камер видеонаблюдения шагнули далеко за пределы фиксации событий

Они находят применение в самых различных областях деятельности. На скоростных конвейерных линиях промышленных предприятий система позволяет визуально контролировать соответствие товара образцу. Разумеется, это возможно лишь при установке подходящего оборудования. Например, скорость съемки камеры должны быть около 120 кадров в секунду.

Целесообразность применения

Беспроводные камеры видеонаблюдения целесообразно применять на объектах или для наблюдения за одной из зон объекта, где прокладка кабелей является затруднительной, технически или экономически невыгодной.

Применима технология и для осуществления видеонаблюдения в школах, местах временного хранения материальных ценностей, скопления людей, для наблюдения и записи мероприятий, на которые доступ посторонних воспрещён (как пример, хирургические операции).

Для организации полноценного видеонаблюдения с удалённым доступом, целесообразно использовать только устройства, работающие с высокоскоростными технологиями передачи данных (Wi-Fi, 3G, 4G и так далее).

Использование же низкоскоростных технологий (GPRS, GSM, CDMA и так далее) не позволяет вести полноценное видеонаблюдение, а больше предназначено для автономной работы, записи информации на бортовой носитель и отправки уведомлений с фото и короткими видеофайлами по запросу или при обнаружении движения в кадре (см. Камеры видеонаблюдения GSM).

Камеры с высоким разрешением оправдано применять только там, где требуется высокая детализация. Если мелкие детали, на данном участке, не несут полезной информации, то и использовать камеры с высоким разрешением нет смысла ни в техническом плане, ни в плане экономического обоснования.

Классификация камер видеонаблюдения

Исходя из требований заказчика вы почти сразу же безошибочно можете решить, какое место охраняемой территории необходимо видеть на экране монитора. Это условие подскажет вам тип видеокамеры в соответствии с приведенным ниже классификатором.

Все камеры видеонаблюдения можно условно разделить на стационарные и управляемые, которые, в свою очередь, в зависимости от условий эксплуатации относят к видеокамерам для помещений и видеокамерам уличного применения.

Стационарные видеокамеры для помещений можно разделить на стандартные (без встроенного объектива); цилиндрические и купольные, в которых уже установлен объектив с фиксированной диафрагмой или объектив с АРД (автоматической регулировкой диафрагмы).

Рисунок 1. Стационарная видеокамера стандартного дизайна без встроенного объектива WV-CP470 (Panasonic)

Рисунок 2. Стационарная цилиндрическая видеокамера со встроенным объективом EZ-120 (EverFocus)

Рисунок 3. Стационарная купольная видеокамера с встроенным объективом с АРД WV-CF224 (Panasonic)

Рисунок 4. Стационарная купольная видеокамера с встроенным объективом с АРД SCC-B5351 (Samsung)

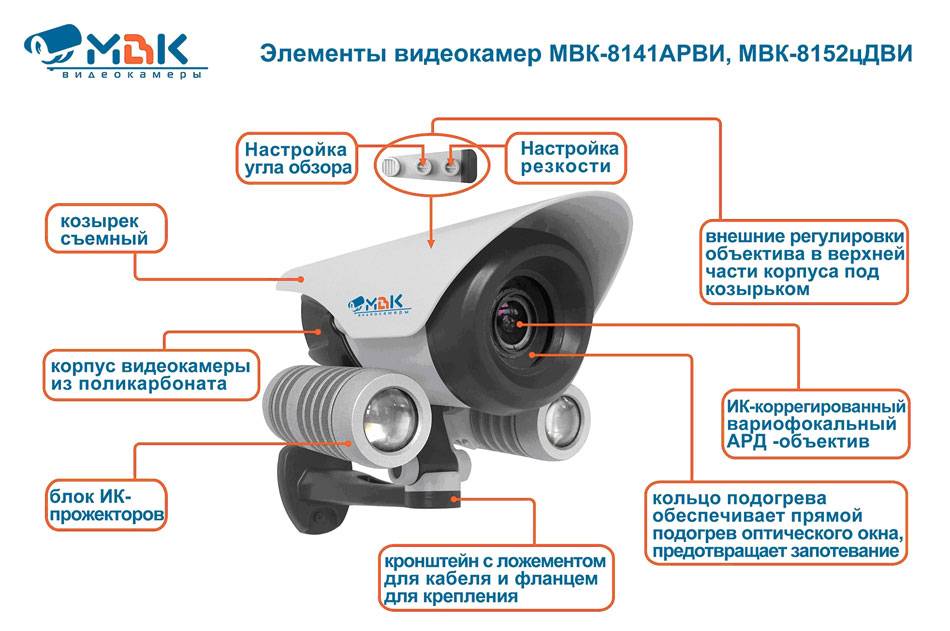

Стационарные видеокамеры для уличного применения устанавливаются в термокожухе, который дополнен блоком питания, системой подогрева стекла и внутреннего объема.

Рисунок 5. Термокожух для уличной установки видеокамеры стандартного дизайна (Computar)

Рисунок 6. Современная стационарная уличная видеокамера WV-CW370 (Panasonic)

Управляемые (с возможностью дистанционно менять положение линии наблюдения в двухкоординатной системе) видеокамеры по конструктивному исполнению можно разделить на стандартные, построенные на базе двухкоординатной турели и термокожуха с видеокамерой (на сегодняшний день это, по целому ряду технических характеристик, устаревшее решение), и купольные.

Рисунок 7. Современная высокоскоростная купольная видеокамера для внутренней установки WV-CS850 (Panasonic)

Рисунок 8. Современная высокоскоростная купольная видеокамера уличной установки WV-CW860 (Panasonic)

Оба типа видеокамер являются интеллектуальными, интегрированными и легко управляемыми.

Типы видеокамер для видеонаблюдения по исполнению

В зависимости от вариации исполнения видеокамеры подразделяются на типы:

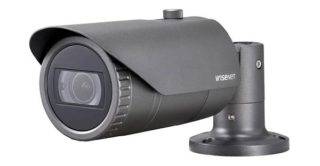

  • Цилиндрические или Bullet камеры. Они изготавливаются в виде герметичного цилиндра и представляют собой завершенное готовое решение камера плюс объектив. Использовать можно вне помещений при условии, что объектив оснащается автоматической регулировкой диафрагмы. Устройства могут быть оснащены инфракрасной подсветкой и кронштейном для крепления.
  • Корпусные. Чаще всего это модели без объектива и кронштейна, которые можно купить отдельно на свое усмотрение.
  • Модульные. Это одна только плата, не оснащенная корпусом, оптимально подойдет для организации скрытого наблюдения.
  • Миниатюрные. Оснащаются специальным миниатюрным корпусом, который выполнен в форме куба или цилиндра.
  • Купольные. Характерное отличие таких моделей заключается в том, что корпус выполнен в форме полусферы. Если устанавливать на горизонтальную поверхность, можно не использовать кронштейн.
  • Камеры типа PTZ (поворотные) – пользователь может автоматически задавать направление и фокус камеры.
  • Рыбий глаз – это панорамные модели, которые отличаются круговым обзором съемки.

Преимущества удаленного доступа

Для частных лиц. Возможность вести видео контроль за загородным домом, дачей или квартирой в отсутствие хозяев, а также работу няни или помощницы по хозяйству. Предупреждение несанкционированного вторжения.

Для предпринимателей. Контроль работы персонала в вечернее время, получение оперативной информации о произошедших событиях. Предупреждение хищений и снижение затрат на содержание охраны.

Для руководителей промышленных предприятий. Контролировать удаленные производства (насосные и газовые станции, дочерние предприятия). Видеомониторинг работы персонала и территории предприятия.

Применение Видеонаблюдение на расстоянии позволяет эффективно осуществлять контроль ведения бизнеса, получать информацию в реальном времени о том, что происходит у вас дома, обеспечивать безопасность персонала и близких людей.

Принцип работы IP-камеры

IP камера – современное устройство, совместившее в себе видеосъёмку, оцифровку информации и передачу данных по кабельной или беспроводной сети.

Принцип работы следующий:

  1. Световой поток попадает на матрицу CDD.
  2. ПЗС матрица преобразует сигнал в электрический.
  3. Видеозахват обрабатывает аналоговую информацию и переводит её в цифровую.
  4. Компрессионный блок производит необходимое форматирование видео, подготавливая его для сетевой передачи.
  5. Центральный процессор выводит сжатый видеосигнал.
  6. Передача видеоизображения происходит через Интернет.

Флэш-память и ОЗУ позволяют хранить резервные копии, дополнительно проводить буферизацию видео и временно сохранять данные.

IP прибор наблюдения может функционировать по уже имеющейся локальной сети – подходит для небольших объемов информации. Либо по вновь созданным интернет каналам – целесообразно для разветвлённого охранного комплекса, состоящего из 10 и более камер. Распространено подключение по wi-fi и другим беспроводным сетям, в том числе – радиорелейным каналам (для удалённого видеонаблюдения серьёзных промышленных и коммерческих объектов)

Преимущества

  • Видеоинформация не нуждается в дополнительной обработке.
  • Подключение по локальной сети обеспечивает неограниченную удалённость.
  • Не требует установки дополнительного оборудования.
  • Расширение системы без формирования соединительных систем – беспроводная связь.
  • Просмотр информации на любом ПК с выходом в интернет.
  • Высокое качество изображения в формате HD.
  • Стабильный уровень сигнала, не чувствителен к электромагнитным помехам.

Недостатки

  • Высокое качество изображения требует больших объёмов внутренних флэш-накопителей, для сохранения и архивирования данных.
  •  Сжатие видеопотока приводит к задержкам изображения на 2-3 секунды.
  • Зависимость от интернета сети. Сбой соединения приведёт к остановке работы системы видеонаблюдения.
  • Установка программного обеспечения, сложные настройки.
  • Высокая стоимость оборудования и обслуживания.

Популярные марки и производители

Лидерами проектирования и реализации систем цифрового видеонаблюдения являются компании – Honeywell Security (США), Bosch Security Systems (Германия). Продукция стабильно пользуется популярностью и высоким спросом.

Зарекомендовали себя надёжными производителями систем ip-видеонаблюдения: Fermax, Vivotek, Yoko Technology, Kocom, Commax, Everfocus Electronics, Avtech, CNB Technology, Tamron (Commercial & Industrial), Axis Communications, Samsung Techwin, Hikvision Digital Technology. У всех компаний развитая международная сеть. Представительства есть во многих странах. Это обеспечивает предоставление официальной гарантии и наличие необходимых комплектующих деталей.

Лишнего представления не требуют такие гиганты производства охранных систем как Panasonic и SONY. Японские марки много десятилетий удерживают лидирующие позиции в рейтингах популярности. SONY поставляет свои матрицы чуть ли не всем производителям видеокамер, а Panasonic является очень популярной маркой сектора высокобюджетных охранных концепций.

Правила эксплуатации камер

При поломке необходимо обратиться к специалистам, обслуживающим систему

Описание правил эксплуатации камер для дома, офиса или предприятия аналогично требованиям к обслуживанию сетевых устройств и оборудования низковольтного типа. Чтобы устройства функционировали исправно, нужно соблюдать ряд рекомендаций:

  • не допускать попадания на них струй воды или дождя, если они не имеют дополнительной защиты от влаги;
  • моментально выключать оборудование при наличии дыма и посторонних запахов от него;
  • обращаться к специалистам при обнаружении неисправностей;
  • не использовать абразивы, растворители и воду во время чистки устройств;
  • не устанавливать камеры под прямыми солнечными лучами или недалеко от отопительных приборов, в местах с сильной вибрацией или магнитными полями;
  • ставить защиту от грома для устройств внешнего типа с целью снизить вероятность их поломки во время грозы.

Виды IP-камер

Выбирая компоненты для построения надежной системы видеонаблюдения в частный дом, офис или промышленную зону, потребители столкнутся с большим выбором по разным признакам. Их следует разделять на категории, чтобы быстрее сориентироваться, какую же камеру необходимо приобрести для системы видео контроля. В продаже имеются айпи-камеры для видеонаблюдения следующих категорий:

  • по конструкции они могут быть статическими и поворотными, выбираются в зависимости от контролируемой обстановки;
  • по типу защиты от внешней среды камеры производятся антивандальные и в обычном исполнении;
  • по месту размещения устройства подразделяются на те, которые предназначены исключительно для помещений и для улицы;
  • по величине угла обзора они могут быть купольными, свыше 100 градусов, и монофокальными, угол обзора не более 80 градусов.

Что касается поворотных камер, то они могут быть частично или полностью роботизированными (способны разворачивать объектив на 360 градусов и фокусироваться на предметах). Также не стоит забывать про камеры, которые оснащаются дополнительными функциями. Имеются устройства, в которых присутствует встроенный датчик движении, что адаптирует процесс съемки, исключает необходимость записи длинных не несущих смысловой нагрузки видео.

Устройство и принцип работы видеокамеры

Цифровая видеокамера – это сложное устройство, которое состоит из нескольких важных элементов. К ним относятся:

  • объектив;
  • микрофон;
  • процессор;
  • светочувствительный сенсор;
  • видоискатель или дисплей для его замены;
  • аккумулятор;
  • запоминающее устройство.

Принцип работы видеокамеры

В целом устройство видеокамеры не сильно отличается от строения цифрового фотоаппарата, и принцип работы здесь в некоторой степени аналогичный. Изображение, которое пользователь видит на экране или в видоискателе, проходит через объектив и диафрагму в виде света и улавливается специальным светочувствительным сенсором. Сигнал передается от матрицы (сенсора) в процессор, который преобразует его в изображение и выводит на экран, а также сразу записывает на носитель.

Все камеры можно разделить на несколько видов:

  • любительские;
  • полупрофессиональные;
  • профессиональные.

В зависимости от  типа видеокамеры, ее конструкция может незначительно меняться.

Любительские модели

Любительские – недорогие камеры с небольшими размерами. Они имеют небольшое количество настроек, слабый микрофон, а в качестве носителя информации чаще всего выступает SD карта. Такие камеры обычно не имеют оптической стабилизации и обладают плохой способностью снимать в темноте. Долгое время основным размером изображения, которое могли снимать такие устройства, являлся формат 720*576 точек на дюйм. В настоящее время даже любительские видеокамеры работают в FullHD или HD формате.

Полупрофессиональные камеры

Подобные модели имеют более внушительный вес и размеры. Здесь стоит минимум три матрицы с большим размером 1/4″, что дает лучшую цветопередачу и детализацию. В полупрофессиональных моделях стоят более мощные микрофоны, и есть оптическая стабилизация. Кроме того, меню настроек значительно шире. Запись видео также осуществляется на карту памяти.

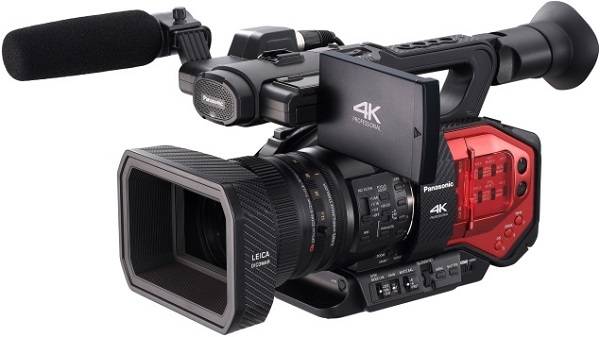

Профессиональная техника

Профессиональные – серьезные модели с большим количеством настроек. Такие камеры весят от 4 до 15 кг, и их невозможно держать одной рукой. В устройстве подобной камеры три матрицы размером не менее 1/2”. Оптика всегда сменная, микрофон выносной и часто направленный. Запись осуществляется на жесткий диск, реже на карту памяти. Есть оптическая стабилизация. В подобных устройствах нет дисплеев, но всегда присутствует видоискатель.

Видеонаблюдение на расстоянии: Камеры для видеоконтроля через GSM сети

Камеры BEWARD В-900 имеют статический IP адрес, который используется для подключения одной камеры и просмотра изображения через Веб-браузер.

Подключившись к интернету, вы набираете адрес камеры, пароль и получаете картинку на своем мониторе в любой точке страны. Аналогично получаем изображение с других видеокамер. Специальный термокожух защитит камеру от непогоды, она способна работать при колебаниях температуры от -40 до +50 градусов.

Эти камеры требуется приобретение и установка SIM-карты оператора GSM на каждую видеокамеру. При утрате сигнала в следствии нарушении связи происходит автоматическое соединение.

Если вы хотите подключить камеру по динамическому (меняющемуся) IP адресу, тогда вам понадобится подключение по Dynamic DNS технологии, многие роутеры имеют встроенную поддержку данного сервиса.

Недостатком этого вида удаленного доступа является дорогие услуги операторов сотовой связи.

Подключение камеры через Wi-Fi связь

Устойчивый прием Wi-Fi сигнала возможен на расстоянии 2-3 километра прямой видимости. Любое препятствие сокращает это расстояние, это необходимо учитывать, планируя использовать Wi-Fi связь.

В Интернете можно найти статьи о том, что увеличить расстояние Wi-Fi связи возможно за счет поднятие узконаправленной антенны на высоту несколько десятков метров, эти чисто теоретические выкладки можно проверить только практикой.

Камера Beward N1250, имеет компактные размеры, встроенный Wi-Fi модуль, высокочувствительный сенсор, позволяющий получить четкое изображение даже в условиях пониженной освещенности. Она снабжена встроенными датчиками движения и светодиодной подсветкой, используемой в темное время суток.

Подключение к беспроводной сети происходит с использованием протокола WiFi IEEE 802.11 b/g, сигнал со всех камер попадает на роутер, просмотр изображения происходит через любой Web-browser. Вы можете просматривать изображения с 32 IP-камер, программное обеспечение входит в комплект поставки.

Нужно помнить, что камера с встроенным Wi-Fi модулем стоит в 1,5 раза дороже обычной модели.

Эта камера идеально подойдет для беспроводной системы видеоконтроля в офисах, жилых помещениях, общественных зданиях.

Критерии выбора

Антивандальные устройства устанавливают в общественных местах

Перед покупкой нужно определиться с требованиями к устройствам такого типа. Приборы с черно-белым изображением отличаются более высокой чувствительностью по сравнению с цветными аналогами, но не позволяют четко определить цвет объекта.

Важно подбирать камеру в зависимости от места установки. Для монтирования в сложных условиях лучше выбирать виды современных видеокамер для видеонаблюдения с защитой от влаги, подогревом и антивандальным корпусом. Если устанавливают проводные устройства, всегда учитывают удобство прокладывания коммуникаций и возможные проблемы при монтаже

Для слабоосвещенных мест приобретают камеры с ИК-подсветкой или прожекторами, оснащенные опцией детализации изображения

Если устанавливают проводные устройства, всегда учитывают удобство прокладывания коммуникаций и возможные проблемы при монтаже. Для слабоосвещенных мест приобретают камеры с ИК-подсветкой или прожекторами, оснащенные опцией детализации изображения.

Принципы видеонаблюдения

Рассмотрим подробнее каждое звено, входящее в цепочку функционирования системы видеонаблюдения. Один из ее ключевых элементов – камера. Вне зависимости от модели она имеет матрицу, объектив и технологию обработки видеосигнала. Принципы функционирования камеры видеонаблюдения:

  • светочувствительный сенсор (матрица) и объектив обеспечивают преобразование оптического изображения в видеосигнал;

  • от типа выходного сигнала зависит разновидность видеокамеры;

  • основные характеристики, влияющие на качество изображения – глубина, резкость, разрешение, фокусное расстояние, угол обзора;

  • аналоговые камеры обеспечивают трансляцию информации в спектре частот шириной около 6 МГц, и каждая составляющая отвечает за передачу определенных сведений (уровень белого и черного, строчные и кадровые синхроимпульсы);

  • IP-камеры – это сетевое оборудование, которое передает данные в двоичном коде;

  • скорость и объем трансляции информации в IP-камерах определяется разрешением, технологией сжатия и другими техническими параметрами.

Выбор оптимальной видеокамеры зависит от индивидуальных задач пользователя, площади объекта и других факторов. Современные производители предлагают богатый выбор аналоговых и цифровых моделей в разных ценовых сегментах. Среди представленного ассортимента найти подходящий вариант для эффективного достижения поставленных целей не составит труда.

Способы передачи аудио- и видеосигнала

Следующий важный этап работы системы видеонаблюдения – обработка видеопотока. Она может выполняться с помощью видеорегистратора, видеосервера или персонального компьютера, на котором установлена плата видеоввода. Наиболее простой и распространенный вариант предполагает использование видеорегистратора. В зависимости от количества и типа каналов к нему можно подключить несколько камер, аудиооборудование и другие вспомогательные приборы. Видеорегистратор объединяет их в единую сеть, в которой каждый элемент функционирует во взаимосвязи с другими.

Отдельно стоит отметить способы передачи видеосигнала на видеорегистратор или монитор. Выделяют три варианта – беспроводной и проводной, оптический. Первые два способа подходят для аналоговой и цифровой системы.

Беспроводной метод используются редко, так как характеризуются недостаточной стабильностью сигнала и низкой устойчивостью к воздействию внешних факторов. Его целесообразно применять на объектах малой площади и со сложной конфигурацией, которая не позволяет или значительно затрудняет монтаж кабельной линии. В данном случае камера комплектуется радиопередатчиком, а монитор или компьютер – радиоприемником.

Проводная конфигурация – основной способ передачи аудио-визуальных данных в аналоговых системах. Изображение поступает на сервер по коаксиальному кабелю, а звук – по простой медной проволоке. Раньше для одновременного отображения на мониторе видеороликов с нескольких камер использовали мультиплексор, сейчас – цифровой видеорегистратор. Это устройство, которое обрабатывает полученные сведения, форматирует, выводит их на экран и записывает на жесткий диск. В зависимости от количества установленных камер на мониторе образуется мультиэкран, разделенный на 4, 6, 9, 16 и более картинок.

В IP-камерах для передачи видеоизображения и питания прибора используют один кабель – витую пару. Отличительная особенность цифровой системы – возможность наблюдать за объектом из любой точки земного шара при условии наличия интернет-соединения.

Оптоволокно целесообразно применять для создания масштабных сетей видеонаблюдения. Владельцам жилых помещений и небольшого бизнеса данный метод не подойдет из-за высокой стоимости устройств и монтажных услуг.

СРЕДСТВА ОБРАБОТКИ ВИДЕОИНФОРМАЦИИ

В порядке убывания популярности эти устройства можно расположить следующим образом:

  • видеорегистраторы;
  • персональные компьютеры;
  • видеосерверы.

Имейте в виду, что этот своеобразный рейтинг популярности отнюдь не свидетельствует о техническом превосходстве, например, видеорегистраторов над серверами. Скорее все наоборот. Но высокая популярность регистраторов обусловлена следующими факторами:

  • простотой настроек;
  • невысокой ценой;
  • отсутствием у рядового пользователя необходимости построения крупномасштабных систем.

Иными словами, они идеально подходят для установки дома или на даче, а востребованность в таких видах видеонаблюдения постоянно растет.

ПК на сегодняшний день конкуренции регистраторам также составить не могут. Для использования компьютера в качестве средства обработки видеоинформации требует установки платы видеозахвата, дополнительного программного обеспечения.

Правда, это больше касается аналоговых систем видеонаблюдения. IP оборудование можно подключать непосредственно в локальную сеть, организовать которую на базе домашнего компьютера не сложно. Но это приемлемо для одной, двух видеокамер. Для крупной системы видеонаблюдения ресурсов ПК может не хватить — ведь он используется еще для других целей.

Чем хорош ПК — так это для организации наблюдения через облачные сервисы. Постоянных ресурсов никаких не требует, кроме клиентской части ПО — запись и обработка информации происходят в облаке. Доступ осуществляется через интернет, выделенного IP не нужно, настройки минимальны.

При выборе технических средств для организации видеонаблюдения ориентируйтесь на задачи, стоящие перед системой, и сходя из этого подбирайте оборудование.

Мониторы.

Монитор — это средство отображения информации, поэтому критичными являются следующие его параметры:

  • разрешение;
  • яркость;
  • угол обзора.

Можно еще обратить внимание на тип входа видеосигнала. Здесь нужно, чтобы он соответствовал выходу видеорегистратора

Как правило, современные модели видеорегистраторов в большинстве своем в обязательном порядке имеют выходы VGA, которые поддерживаются многими мониторами. Но на всякий случай связку видеорегистратор — монитор на совместимость по этому параметру проверить нужно.

Источники питания.

Большинство компонентов системы видеонаблюдения являются активными устройствами, то есть для своей работы требуют напряжения питания. В отдельном блоке нуждаются камеры, видеорегистраторы комплектуются штатными адаптерами. Для видеокамер же подойдет блок питания практически любого типа, главное обеспечить нужную мощность.

Как рассчитать рабочий ток источника вторичного напряжения и какой его тип лучше подходит для различных условий — в этом материале.

Надо заметить, что иногда требуется обеспечить систему видеонаблюдения бесперебойным питанием. Средства достижения этой цели описаны здесь, правда техническая реализация этого момента может потребовать дополнительных усилий и материальных затрат.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

IP камера с Wi-Fi для дома

Такой вид мини камер вай-фай является менее габаритным по сравнению с уличными устройствами. Защищенность от внешних воздействий в данном случае гораздо менее важна, чем на улице.

Часто, выбирая вай-фай камеру для дома, потребители предпочитают IP камеру, которая обладает стандартными возможностями:

  • В домашних условиях использование 1,2 мегапиксельного разрешения для Wi-Fi камеры наблюдения для дома является достаточным.
  • Они оснащаются встроенным микрофоном.
  • Разумным является при установке следящего устройства пользоваться также и другими разновидностями — например, датчиком движения. Ему придается возможность провести активацию видеокамеры.
  • IP камера с Wi-Fi для дома может использовать инфракрасную подсветку. Она обычно действует на десятиметровом расстоянии.
  • В некоторых моделях предусмотрена возможность того, что вай-фай камера самостоятельно отправляет данные видеосъемки в охранную фирму при наличии определенных условий.

Для домашнего использования может быть использована Wi-Fi camera с относительно небольшими техническими возможностями.

Для больших помещений

Когда айпи видеокамеры устанавливают в торговых центрах, на заводах или в аналогичного типа местах, они имеют свои важные особенности по сравнению с устройствами для домашнего наблюдения. В этом случае популярны модели с сервоприводом, позволяющие дистанционно перенаправить их в нужном направлении.

Обычно у них есть возможность разворачиваться на любой угол до 360 градусов. Также популярны 3G камеры для наблюдения.

Заключение

Захват данных с видеокамеры не является очень сложной задачей и будет под силу даже начинающим пользователям. При этом стоит помнить, что если по какой-то причине видеозахват не удался, и камера при этом осуществляет запись на карту памяти, то сбросить видео можно путем простого подключения самого носителя информации к ПК. В таком случае необходимо просто открыть на ноутбуке карту памяти и скопировать из нее нужные видеофайлы. Также следует знать, что в данном случае система получает данные в исходном виде, и какая-либо обработка возможна только с использованием специального софта для монтажа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
