Самостоятельное изготовление засова на ворота

Что можно сделать самому

Некоторые конструкции запоров и засовов для гаражных ворот могут быть собраны из подручных средств, поэтому в затраты будет входить только время на изготовление и монтаж.

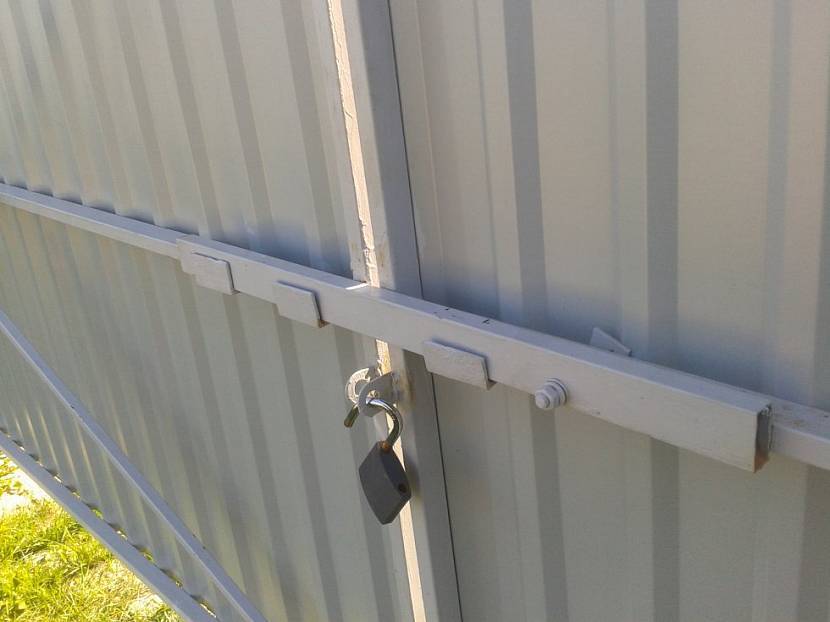

Вертушка

Запорное устройство, которое называют вертушкой является довольно эффективным и простым в изготовлении. Подходит такой запорный механизм для двустворчатых распашных ворот, в некоторых случаях такой механизм используется и для калиток. Для изготовления запорного механизма понадобится металлическая планка с толщиной в 30 мм. Хорошо если планка будет доходить краями до середины каждой из дверей. Крепится планка с помощью болта к краю одной из створок. При этом наружу должна выходить гладкая часть болта, чтобы его невозможно было открутить.

По размеру всей планки монтируется несколько петель, в которые будет заходить запор. Половина из них будет направлена вверх, а другие вниз. Это делается, чтобы можно было открывать ворота вращательным движением. Для такой конструкции не предусматривается возможность открыть ворота снаружи. Это чисто внутренний вариант. Взломать такие ворота довольно сложно.

Горизонтальный ригель

Для изготовления такого запорного механизма понадобится отрезок арматуры с диаметром в 20 мм. Его длина будет зависеть от качества исполнения ворот и от их ширины. Его необходимо загнуть в форме буквы «Г». Чтобы ввести его в действие на створки необходимо приварить несколько отрезков трубы, в которую изделие будет плотно входить. Такой механизм также открывается только изнутри.

Резьбовой запорный механизм

Для изготовления резьбового запорного механизма на ворота гаража понадобится металлическая планка, о которой говорилось выше. Но ее длина должна быть больше, чем створки ворот. Одним из торцов она крепится к стене на специальное ушко. С другой стороны, ближе к концу делается отверстие в рейке под болт и в отверстии, которое будет в гаражных воротах или в стене устанавливается резьба. Дополнительно поверх резьбовой конструкции навешивается металлический кожух, который будет закрываться отдельным навесным замком, что увеличит безопасность всей конструкции. Пример такого запорного механизма можно увидеть на фото выше.

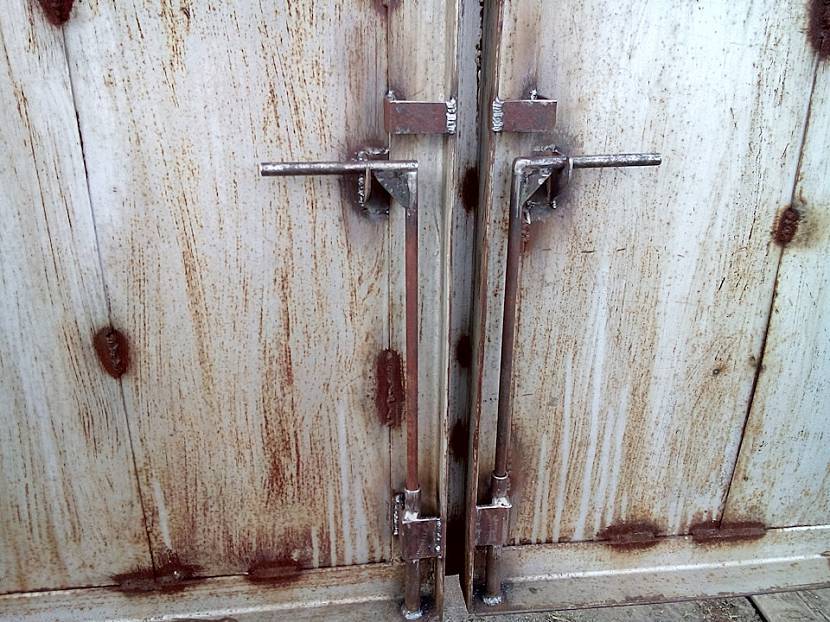

Защитный вертикальный засов

Защитные засовы применяются для того, чтобы удерживать одну из створок при открывании другой. Также прочность такого засова дает возможность обеспечить фиксацию второй створки в первой за счет шпингалета или замка. Первым делом необходимо выбрать место крепления такого вида засова. Чаще всего он располагается ближе к краю одной из створок и крепится к раме в виде металлического уголка или профильной трубы. Основной рабочий компонент похож по форме на горизонтальный ригель. Она загибается с одной из сторон, чтобы им было легче оперировать.

К раме приваривается два или три отрезка трубы, через которые будет проходить засов. Прямо под ним делается отверстие в раме и бетоне, чтобы он мог фиксировать створку за основу. Глубина, на которую делается отверстие, зависит от высоты и веса ворот. Чем они выше, тем больше необходимо углубиться. Для запорного механизма необходимо предусмотреть фиксатор, который бы удерживал его в поднятом состоянии. Для этого в верхней точке запорного механизма приваривается небольшой выступ, на который можно будет положить рукоятку засова.

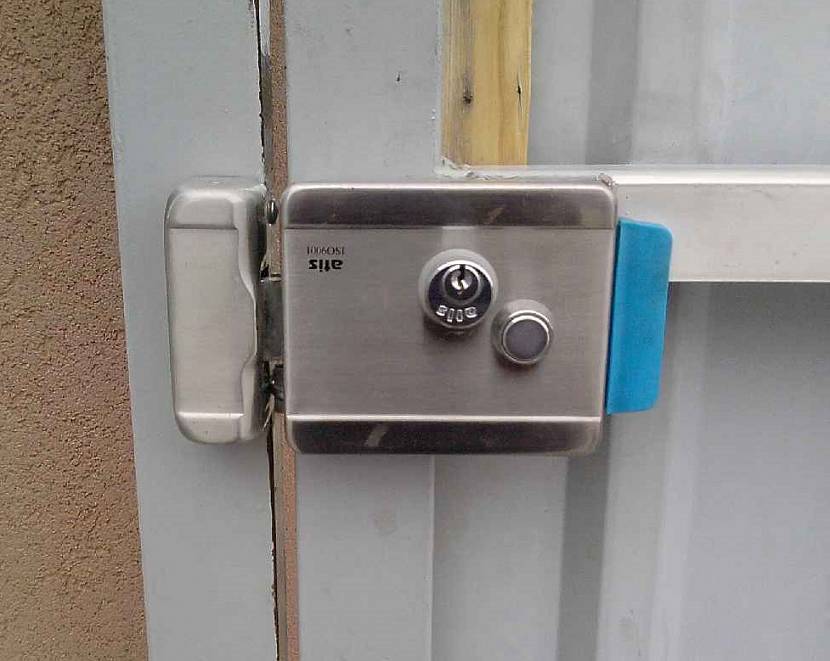

Электромеханический замок

Монтаж такого механизма на гаражные ворота осуществляется в том случае, если одна из створок ворот надежно фиксируется. Производится разметка расположения запорного механизма. Сверлится отверстие под замочную скважину, которая позволит открыть замок при отсутствии питания. В торце второй створки делается отверстие под ригели электромеханического запорного механизма. Фиксировать запорный механизм сквозными болтами не совсем хорошая идея, т. к. его будет легко демонтировать, высверлив такие болты. Поэтому сверху и снизу места его крепления, необходимо приварить два небольших уголка, к которым и прикрутить замок. Далее делается подвод источника питания. В его качестве можно использовать блок питания или аккумулятор. Пример такого запорного механизма можно посмотреть в видео.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

  • Самозакрывающаяся щеколда на калитку.
  • Запирающее устройство для калитки со щеколдой и верёвкой.
  • Пружинный запор.
  • Потайной замок.
  • Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

  1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
  2. Привариваем посередине сваркой к ней болт под крепление защёлки.
  3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
  4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
  5. Крепим к основной запирающей пластине ручку для открывания.
  6. Зафиксировать готовую щеколду на калиточной дверце.
  7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
  8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

  1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
  2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
  3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
  4. При монтаже двустороннего шпингалета делаем всё на пластине.
  5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
  6. Делаем крепление на калитке под запор.
  7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

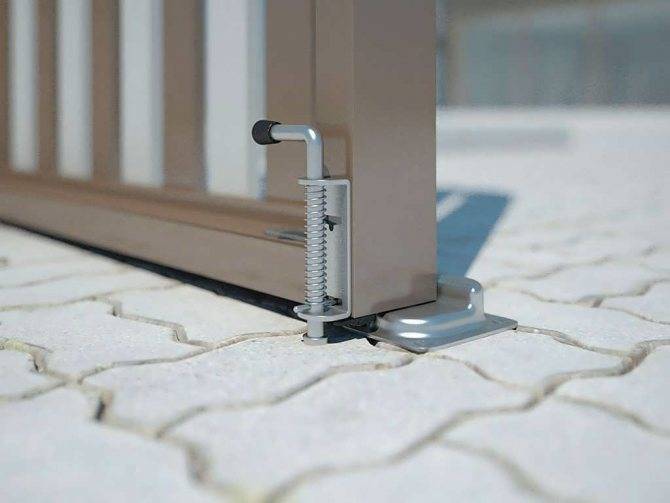

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

  1. Обрезается кусок стального прута длиной 20–25 см.
  2. Согните его под прямым углом 5–10 см от края.
  3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
  4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
  5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
  6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
  7. Пластина, являющаяся основанием для механизма, приваривается к забору.
  8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Виды замков в зависимости от типа запорного механизма

В этой категории выделяют три группы замков:

  • Сувальдные
  • Цилиндровые
  • Смартлоки

Самыми надежными считаются сувальдные, причем надежность определяется количеством сувальд.

Его большие размеры являются существенным недостатком, так как может не ко всем калиткам подойти. Купить его можно в специализированных магазинах, а цена стартует от 550-650 рублей.

Цилиндровые механизмы отличаются простотой и надежностью.

Степень защиты зависит от личинки, точнее от ее сложности, причем данный критерий влияет и на цену всего замка. Его плюс в том, что если замок поломался, то достаточно просто заменить личинку, при этом нет необходимости демонтировать полностью всю конструкцию. Стоимость таких замков немного ниже, и купить его можно за 300 рублей.

Смартлок – это замок для ворот из профнастила, который является самым современным и для того, чтобы его открыть может быть использован код, отпечаток пальца, рисунок сетчатки глаза.

Их цена – довольно высокая и обойдутся покупателю от 3000 до 11500 рублей.

Как выбрать и установить врезной, накладной и навесной замок в калитку из профнастила?

Для того, чтобы врезной замок был надежной защитой, необходимо уделить внимание его выбору. При этом учитываются такие параметры, как соотношение ширины самой калитки и ширину лицевой планки самого замка, а также надо учитывать глубину корпуса замка

Если калитка имеет пустотелую конструкцию, то можно сразу же приступать к разметке места для врезного замка на торце калитки.

Вырезать нишу для дальнейшей установки, высверлить отверстия для крепления, сделать отверстие для личинки на полотне, а также отверстия для ручек, и на это подготовительные работы можно считать оконченными.

Непосредственный монтаж состоит из вставки замка в подготовленную нишу и его фиксации с помощью саморезов, после чего вставляется стержень для ручек и сами ручки.

Монтажные работы с накладным замком можно свести к трем основным этапам:

  1. Сделать разметку на калитке
  2. В соответствии со сделанной разметкой просверлить отверстия под шурупы для крепления и для сердцевины
  3. Крепление замка и ручек

Выбирая навесной замок надо учитывать то, что для него понадобятся металлические проушины.

Проушины должны быть надежными прочными, поэтому лучше всего выбирать металлические. Для их монтажа понадобится сварка.

Проушины бывают плоскими, но они подходят исключительно для дверей из дерева, так как устанавливаются заподлицо. А вот для калитки из профнастила понадобятся проушины угловые. Их приваривают на одной высоте, но таким образом, чтобы не мешали друг другу при открытии калитки.

Выбирая замок для калитки из профнастила, надо понимать, что он должен служить не только надежной защитой территории вокруг дома.

Помимо этого необходимо обращать внимание на то, насколько он легок и удобен в эксплуатации, ведь ему предстоит вынести многочисленные открывания и закрывания на протяжении длительного периода

Также важно подумать о защите от повышенной влажности, морозов

Приобретать замки для калиток лучше в специализированных магазинах.

Консультанты магазина помогут подобрать самую подходящую модель замка, которая будет:

  • Служить надежной защитой всего двора
  • Практичной в использовании
  • Устойчивой к перепадам влажности и температуры
  • Будет защищать территорию

Видео о монтаже замка в калитку из профнастила

Данное видео показывает основные действия установки замка в калитку.

Какой выбрать замок для калитки

Запоры, используемые на улице под открытым небом, могут быть разного типа, хотя делаются сейчас все они из нержавеющей стали и выполняют одну и ту же функцию. Так, замки на ворота и калитки можно разделить на врезные (внутренние), накладные, навесные электрические.

Замки для ворот и калиток должны не бояться сырости

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.
Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров.
Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек).
Подготавливаем болт. Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани.
Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками.
На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае.
Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора

Снаружи шляпка должна быть скрытой.
Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Видео по теме «Засов на калитку своими руками»

  • врезные замки;
  • сдвижные накладные запоры;
  • поворотные механизмы;
  • винтовые и ригельные;
  • запоры с фиксацией, то есть пазовые, поворотные, пружинные.

Выбор конструкции диктуется только вашими предпочтениями и возможностями по установке.

«Вертушка» для гаража

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Обычный запор «вертушка» может использоваться для двустворчатых ворот гаражей, хозяйственных построек, его можно установить на калитку. Такой вариант можно быстро собрать своими руками, он прочен, легко закрывает створки, прилагая минимальные усилия. Приобрести «вертушку» в строительном магазине сегодня невозможно, она просто не производится, несмотря на популярность.

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Принцип работы такого устройства предельно прост: перекладина крепится по центру при помощи сквозного болта, передвигается она легким поворотным движением вдоль брусков с клинообразной формой. При закрытии створки упираются в дверной блок, они плотно прилегают друг к другу, дополнительные засовы при этом не нужны. Снаружи детали замка полностью отсутствуют, поэтому вскрыть его невозможно. Снаружи ворота не открыть, а вот изнутри необходимо всего лишь одно движение руки.

Засовы для ворот своими руками и их виды

Чтобы обезопасить свой участок или гараж от непрошеных гостей, мы устанавливаем хорошие ворота. Но для полной защиты лучше установить засовы, которые будут дополнительно препятствовать проникновению.

Разновидность и установка засовов для ворот

Надежный засов не так уж трудно сделать своими руками, причем его монтаж можно осуществить даже после установки ворот.

Разновидности засовов

В зависимости от типа ворот и вариантов их запирания, засовы также имеют свои отличия в форме и типе конструкции. Они бывают: • поворотного типа; • сдвижного типа;

• ригельного типа.

Установка засовов

В основном засовы имеют простую конструкцию, поэтому легко может установить запор своими руками даже неквалифицированный специалист.

Засов «вертушка»

Зачастую такой вид засова устанавливают на двустворчатые ворота. Его очень легко сделать своими руками, так как для изготовления не нужно применения сложных элементов конструкции.

По принципу работы он обладает хорошими показателями безопасности. Благодаря простоте конструкции и другим характеристикам запор «вертушка» имеет довольно широкое применение.

1. Для установки этой конструкции понадобится 3 деревянных бруса толщиной 50 мм. Два из них должны быть длиной по 50 см и один, который является движущей частью конструкции, — 1,5 м.

2. Два коротких бруса крепятся на каждую створку ворот друг напротив друга. Крепление производится жестко, для этого в воротах делаются сквозные отверстия под болты. Вместо брусьев можно также использовать металлический профиль, его можно приварить с помощью сварки или закрепить болтами.

3. Движущийся брус крепится ближе к краю одной из створок. Для этого используется длинный болт с шайбами, чтобы брус мог свободно крутиться.

Засов «шлагбаум»

Такой механизм довольно прост. Он очень часто устанавливается на гаражные ворота или помещения подобного типа.

Как и в предыдущем случае, сделать его своими руками довольно легко.

1. Для этого понадобится брус или металлическая пластина. Если использовать пластину, то в дальнейшем можно ее будет фиксировать при помощи навесного замка, предварительно сделав под него петли.

2. Пластина или брус длиной около 60 см крепится при помощи болта на одной створке, где-то на треть от ее края.

3. Затем необходимо взять два отрезка швеллера длиной около 10 см и приварить. Ширина должна соответствовать брусу, чтобы он мог легко войти. Если использовать пластину, то вместо швеллера приваривается обрезанный с одной стороны металлический уголок, так чтобы пластина плотно входила между ним и створкой.

4. Действует этот механизм по принципу шлагбаума. Если вы решили оснастить запор навесным замком, то с одной стороны пластины под него приваривается петля, а вторая крепится прямо на створку.

Сдвижной засов

Применяется такая конструкция как для ворот, так и калиток.

Причем сделать ее своими руками может практически каждый.

1. Для изготовления засова понадобится металлическая пластина шириной 50 мм и длиной около 40 см, которая, в свою очередь, будет двигаться вперед и назад в специальных пазах.

2. Пазы крепятся с помощью болтов или сварки. Затем в них вставляется металлическая пластина. Для надежности ворота обеспечиваются дополнительными вертикальными засовами.

3. Чтобы изготовить их своими руками понадобятся прутья Г-образной формы диаметром 10 мм. Для гаражных ворот достаточно закрепить такой упор вверху створки, чтобы при закрытии ее фиксировать. На обычные распашные ворота зачастую устанавливается два упора в нижней части.

Засов в виде шпингалета

Эта модель очень проста, но ее также лучше использовать вместе с вертикальными запорами.

1. Для ее изготовления понадобится трубка с внутренним диаметром не менее 10 мм. С помощью болгарки она режется на три отрезка, один из которых должен быть около 10 см, а два остальных по 5 см.

2. Длинный отрезок горизонтально приваривается на край створки, затем необходимо приварить второй отрезок на противоположной створке также по краю, напротив первой трубки.

3. Потом в них вставляется заранее приготовленный шпингалет из прута Т-образной формы. Диаметр прута должен быть таким, чтобы он легко входил в трубку. Шпингалет задвигается до упора, а на его край надевается третий отрезок трубки и приваривается.

4. Для фиксации запора, только в закрытом состоянии, под его ручку крепится отрезок металлической пластины. Если планируется устройство навесного замка, то ручка должна входить в специальные проушины с петлями под него.

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Для распашных гаражных ворот рекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Как изготавливается засов для калитки своими руками?

Сделать засов своими руками можно и из металла, и из дерева. Если нет возможности использовать сварочный аппарат, закрепить металлические части конструкции можно болтами или саморезами даже на металлической калитке.

Для самостоятельной сборки запора для калитки потребуются инструменты и материалы:

  • ножовка по дереву или металлу;
  • дрель;
  • измерительные инструменты;
  • деревянные бруски или металлические прутки, обрезки водопроводных труб и пр.;
  • декоративная фурнитура при необходимости.

Вертушка

Для изготовления вертушки берут небольшой деревянный брусок (длина около 10 см, но при необходимости может быть и больше). В середине его плоской стороны просверлить отверстие. Через это отверстие нужно вбить гвоздь или вкрутить шуруп в столбик калитки.

Шлагбаум

Вырезать из полосового металла или дерева подвижную часть запирающего устройства С таким расчетом, чтобы оно заходило на столбик или коробку примерно на 10 см. При этом часть, расположенная на дверце, должна быть примерно в 2 раза больше. Часто такие устройства делают длиной в ½ ширины калитки.

На краю полосы просверлить отверстие. В него нужно вставить саморез и ввернуть его в каркас калитки. Вариант запора: просверлить калитку насквозь и снаружи установить поворотную ручку, а ее штырь жестко соединить со шлагбаумом. При повороте ручки щеколда поднимется.

На столбике ставят скобу. Ей нужно придать скошенную вверху форму. При закрывании калитки щеколда будет скользить по наклонной части и самостоятельно опадет в выемку, запирая дверь.Открыть снаружи ее можно поворотом ручки или при помощи шнура, закрепленного на свободном конце щеколды: его выводят на внешнюю сторону калитки.

Шпингалет

Простейшую оконную задвижку проще купить в готовом виде, но можно сделать и своими руками из прутка и 3-4 колец. Пруток согнуть в виде буквы Г. На створку прикрепить 2 кольца (отрезок трубы, большая гайка и т. п.). Вставить в них пруток, перевести его в положение для открытой калитки и закрепить на штыре стопор, препятствующий выходу из колец (приварить кусок прутка или др.). На столбе установить 1-2 кольца, в которые должен войти конец штыря при запирании дверцы.

Засов с запорным механизмом

Изготавливается по такому же принципу, что и шпингалет, но дополнительно оборудуется 2 ушками: 1 на подвижной части, 1 на неподвижных кольцах. В закрытом положении отверстия в ушках должны совпадать. В них можно будет продеть дужку замка и зафиксировать запорную конструкцию.

Со щеколдой

Вертикальный запор на калитку своими руками делают по принципу щеколды-шпингалета. Располагают его на створке, выравнивая нижний конец штыря с кромкой калитки в открытом положении. Закрыв створку, определить место, куда опустится пруток при запирании щеколды. А этом месте вбить в почву или залить в бетон отрезок трубы, диаметром больше прута. При запирании ворот и опускании щеколды конец штыря надежно фиксируется в пороге под створкой. Чтобы не спотыкаться при движении через калитку, трубку нужно углубить заподлицо.

Таким же способом изготавливают запор для верхней части ворот или большой калитки, над которой есть перекладина короба. Трубку в этом случае вставляют в балку над местом выхода прутка.

Установка запоров для откатных ворот

Засовы фиксаторы

Засов-фиксатор на ворота своими руками можно сделать из запчастей от ГАЗели или подручным материалов:

Вначале нужно присоединить к воротам 2 уголка, в середине которых есть круглое отверстие

Важно, чтобы они были на одинаковом уровне.
В земле под отверстием делается выемка, в которую будет вставляться задвижка. Для увеличения надежности можно закрепить в земле трубу большего диаметра.
Затем в верхнее отверстие вставляют трубу в форме буквы «Г», проводят через нижнее и опускают в углубление в земле.

Вертикальные запоры

Вертикальная задвижка на ворота просто и недолго устанавливается:

  1. Вначале устанавливают трубу на раме или стене возле откатывающихся створок. Они должна быть сверху и снизу закреплена в пазы, но передвигаться в них влево и вправо.
  2. Затем делают паз для рычага на самих воротах.
  3. После к трубке приваривают рычаг, диаметр которого должен помещаться в паз, установленный на воротах.

Пазовый засов с поворотным механизмом

Ещё один способ закрывания для ворот своими руками – пазовый засов с поворотным механизмом. Этапы:

  • с края ворот монтируется поворачивающаяся конструкция;
  • к поворотному механизму прикрепляется паз;
  • паз будет удерживаться фиксатором, который крепится на рамку.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Помимо традиционных замков, при возведении гаража рекомендуют установить запор на ворота. Эта конструкция предназначена для фиксации створок и защиты от раскрытия под напором ветра. Существуют различные виды запорных механизмов: автоматические, ручные и другие. Каждую подобную конструкцию можно приобрести в магазине. Но механические несложно изготовить своими руками.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
