Как подключить вентилятор в ванной к выключателю своими руками

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

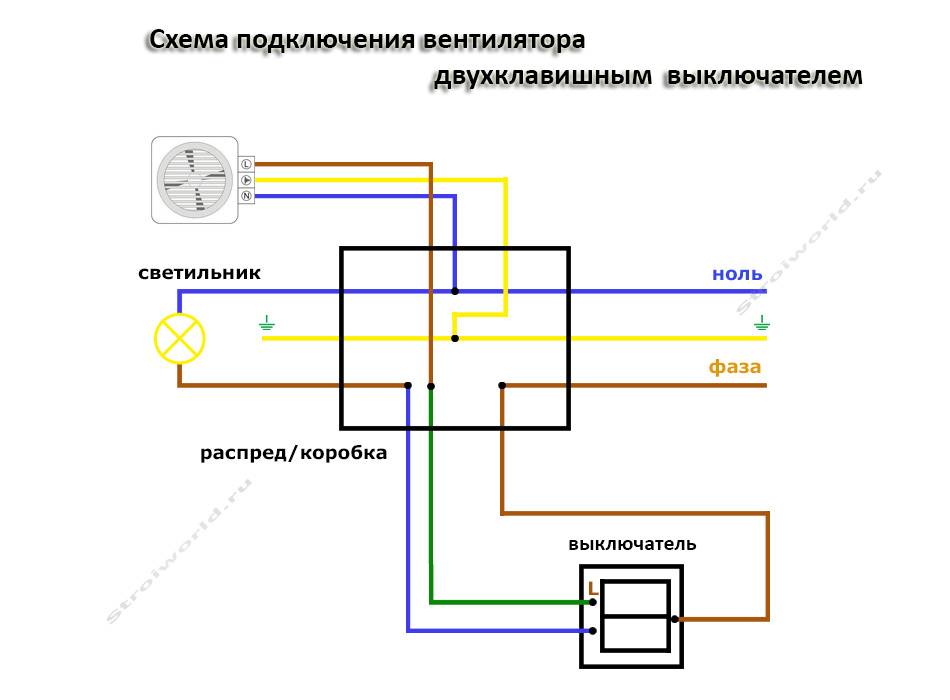

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L — кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

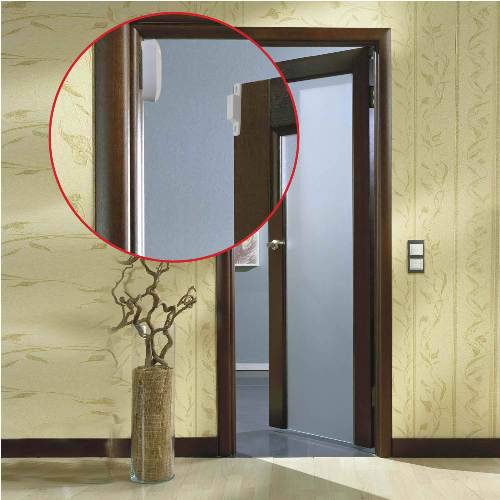

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Характеристики вытяжных вентиляторов

Осевые вентиляторы

Это конструкция, состоящая из корпуса в виде цилиндра, внутри которого находится колесо, находящееся на оси электродвигателя. По краям колеса расположены консольные лопасти, которые при вращении захватывают воздух. Массы воздуха перемещаются в радиальном направлении. Чтобы повысить аэродинамичность системы вытяжного вентилятора, на входе в систему устанавливается коллектор. Именно осевые вытяжные вентиляторы наиболее производительны. Оптимальное место для их установки – стена в ванной комнате.

Радиальные вентиляторы

Состоит из лопаточного колеса, которое находится в спиральном кожухе. При вращении воздух оказывается между лопатками, следуя к колесу, где он сжимается и отбрасывается центробежной силой в кожух, после чего оказывается в нагнетательном отверстии. Для ванной комнаты оптимальны наиболее тихие модели радиальных вентиляторов. Радиальные вентиляторы также достаточно экономичны, легко переносят нагрузки по воздуху.

Также рекомендуем прочитать:

С чего начать ремонт ванной комнаты Дизайн ванной комнаты: идеи, советы, фото Почему именно Mario: 5 причин купить полотенцесушитель от производителя Как быстро убрать плесень в ванной

Подключение напрямую к распределительной коробке

Вентиляторы с датчиком уровня влажности или движения позволяют сделать воздухообмен в ванной комнате полностью автоматизированным (они в любом случае оснащаются и таймером). То есть участие владельца жилища и вовсе не нужно. Даже в простой схеме подключения вентилятор с таймером и датчиком влажности должен предусматриваться не самый дешевый

Кроме того, следует обратить внимание и на другой момент, если санузел раздельный:

  • Устройства с датчиком уровня влажности – для ванной.
  • Вентиляторы, оснащенные датчиком движения – для туалета.

Первые будут задействованы автоматически, стоит только уровню влажности превысить установленные пределы. Причем вытяжка будет работать до тех пор, пока он не достигнет параметров нормы.

Что касается моделей с датчиками движения, то их включение производится при появлении человека в зоне действия сенсоров. Вентиляторы автоматически будут отключены после выставленной на таймере задержки.

И раз система полностью автоматизирована и работает без участия человека, в схему ее подключения не включены выключатели за ненадобностью. Для этого провода от распределительной коробки (фаза, ноль, заземление) идут сразу к контактам вентилятора.

«Умные» вытяжные вентиляторы.

Не так давно в продаже появились так называемые «умные» приборы для вытяжки. Ум заключается в оснащении их всевозможными датчиками (освещенности, влажности и качества воздуха). «Заряженные» таким образом вытяжные вентиляторы, сами «решают» когда им активироваться и когда останавливаться, ориентируясь на влажность или качество окружающей воздушной среды.

Для подключения «умного» вытяжного вентилятора достаточно от распаечной коробки электроосвещения СУ протянуть кабель к данному агрегату и подключить его напрямую минуя выключатель. Единственным аппаратом, обесточивающим этот вентилятор, будет автомат электроосвещения СУ в квартирном электро-щитке.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

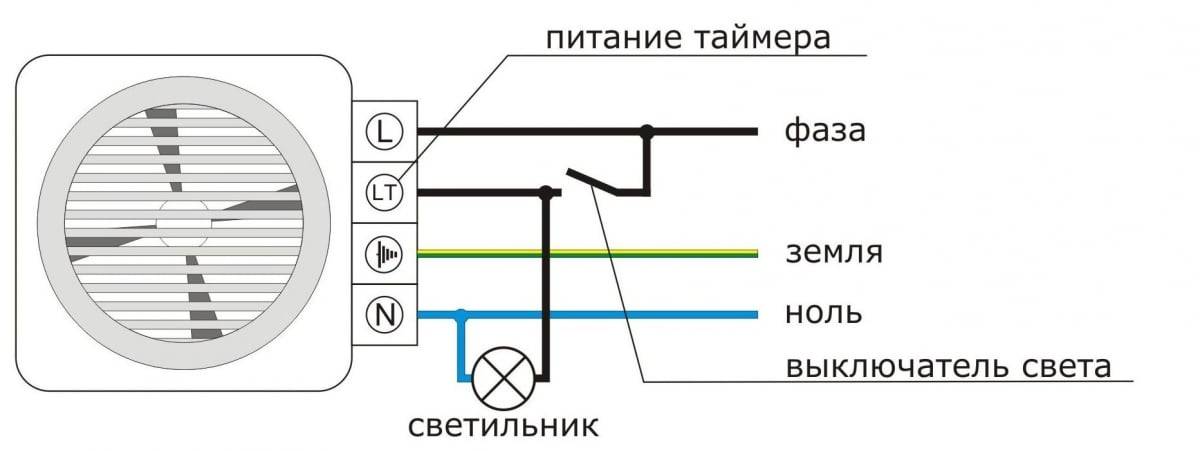

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

  1. Вентилятор запускается параллельно с освещением.
  2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
  3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

  • фаза от распределительного щитка;
  • электропровод, подсоединенный к лампочке;
  • контур заземления;
  • нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.

Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

Компоненты для установки вытяжного вентилятора

Вытяжной вентилятор монтируется из металлических и пластиковых воздуховодов, которые имеют либо прямоугольное, либо круглое сечение. Наиболее подходящий, оптимальный вариант монтажа – за подвесным потолком. Для небольших ванных комнат в стандартных городских квартирах используются простые вентиляторы, установленные в отверстие вентиляционной шахты. Однако во время развитых строительных технологий многие предпочитают более сложные конструкции.

Для того чтобы понять суть установки вентиляционной системы, необходимо разобраться с основными элементами монтажа вытяжных вентиляторов.

  • Вентилятор. Может быть встроенным в воздуховод или сделанным как декоративный накладной элемент. Вентилятор, встроенный в воздуховод, подходит для сложных разветвленных вентиляционных систем, например для тех случаев, когда ванная комната и туалет раздельные. Накладной вентилятор оптимален для одного помещения.
  • Воздуховоды. Бывают с круглым и прямоугольным сечением. Лучше отдать предпочтение последнему типу. Воздуховоды с прямоугольным сечением хорошо располагаются под потолком и не занимают много места.
  • Поворотные колена. Используются для прямоугольных труб.
  • Соединительные муфты – незаменимы для соединения участков воздуховодов.
  • Обратный клапан. Не дает возможности обратному току воздуха из вентиляционной шахты или с улицы.
  • Элементы, обеспечивающие различные способы крепления для воздуховодов. Можно использовать готовые кронштейны для крепления воздуховодов или самодельные крепежи.

Все эти детали необходимы для качественной установки вытяжного вентилятора в ванной комнате и туалете.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Естественная вентиляция

Естественная вытяжка для ванной – система обеспечения циркуляции воздуха в санитарной комнате без установки электрооборудования. Она работает за счет свойств газов при нагревании подниматься вверх, называемого законом конвекции. Такая вытяжка в ванную планируется на этапе создания проекта помещения или дома, так как требует монтажа воздуховодных каналов, выходящих на чердак или крышу.

Естественная вентиляция

При создании проекта вытяжки в ванную и туалет руководствуются следующими правилами:

  1. Воздуховоды должны иметь строго вертикальную ориентацию, а к каждой вентилируемой комнате подводится собственная шахта.
  2. Воздуховодные шахты можно соединить в один общий канал вытяжки для ванной и туалета, помещений кухни и сауны, но только если они располагаются на одном этаже.
  3. Вытяжка в ванну, кухню, сауну и туалет объединяются на этаже одним общим каналом, если эти помещения располагаются в одной части дома. Если между вентилируемыми комнатами значительное расстояние, проще сделать отдельные воздуховоды.
  4. Естественная вытяжка для ванной имеет маленькую силу тяги, поэтому воздуховодные каналы нужно сделать из материала с гладкой поверхностью.
  5. При прокладке воздуховода своими руками, лучше избегать крутых разворотов, выступов и изгибов, чтобы не затруднять циркуляцию воздушных масс.
  6. Если при прокладке воздуховода в санитарной комнате никак не обойтись без изгибов, нужно сделать поворот канала плавным с радиусом не менее 100 мм.
  7. Внутри одноэтажных зданиий вытяжка в ванну прокладывается через потолок на чердак, а затем на крышу.

Естественная вытяжка для туалета и ванной работает согласно закону конвекции. Более теплый воздух, насыщенный водяными парами, поднимается к потолку санитарной комнату, попадает в воздуховодный канал, а затем вытягивается на улицу за счет разницы внешней и внутренней температуры. Напряжение, которое создается при циркуляции воздушных масс называют силой тяги. Чтобы проверить, работает ли вытяжная вентиляция, своими руками, нужно поднести к решетке спичку: если пламя отклонилось в сторону канала, значит все в порядке.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света
