Способы крепления проводов в штробе перед штукатуркой

Правила и особенности выбора типа крепежа для кабеля

Способов монтажа передающей проводки насчитывают десятки. Но любое крепление кабеля должно соответствовать следующим требованиям:

1. Не причинять повреждений изолирующей оболочке.
2. Надежно удерживать проводку.
3. Не разрушаться под действием окружающих факторов.

Крепеж выбирают руководствуясь перечисленными требованиями, но, кроме этого, выбор диктует вид изоляции кабеля, материал и свойства основания — конструкции, на которой располагается проводка.

Для массивных, тяжелых силовых кабелей, диаметр которых измеряется сантиметрами, необходимы прочные опоры. Материалом крепежа для них служит металл, прочные сплавы. Обычно это сталь, силумин и т.п. Для крепления особо толстых проводов к стене могут сооружаться сложные коробчатые конструкции. Для их монтажа используют анкерные болты и закладные детали.

Для легких проводов, рассчитанных на относительно небольшую нагрузку, мощные крепления не требуются. Здесь применяют пластик, тонкий металл, даже обычную жесть.

На способы крепления проводов, а значит, на вид и материал крепежа, влияет место, где располагаются кабели

Это очевидно, если обратить внимание на усилия и воздействия, испытываемые крепежом при различных условиях использования

При монтаже на вертикальных плоскостях (стены, опоры) крепления должны выдерживать изгибающие и срезающие усилия. На потолках, других видах «обратных» поверхностей — нагрузки на вырыв.

Прочный дюбель, обеспечивающий надежное удержание сотни килограммов на срез, иногда можно выдернуть из гнезда просто рукой, приложив незначительное усилие по направлению его оси. Выбор способа крепления проводов должен учитывать эти особенности.

Там, где нагрузки невелики, внимание обращают на воздействие внешних факторов. Большинство пластиков плохо выдерживают ультрафиолетовое излучение

Кабельный крепеж из полиэтилена, ПВХ спустя некоторое время становится ломкими, покрывается трещинами.

В неотапливаемых помещениях, а также при наружной прокладке, крепеж испытывает температурные колебания. При этом многие стабилизированные пластики (защищенные от УФ излучения) при температурах ниже –20°С становятся хрупкими как стекло. Если при этом кабель дернуть, крепление разрушится.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Средняя глубина штробы равняется 20 мм, а ширина напрямую зависит от числа и габаритов прокладываемых проводов. Однако обычно габаритный размер составляет 20-25 мм. Соблюдение этих правил – обязательное и достаточное условие для выполнения качественного и технически грамотного штробления стен.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

1. Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

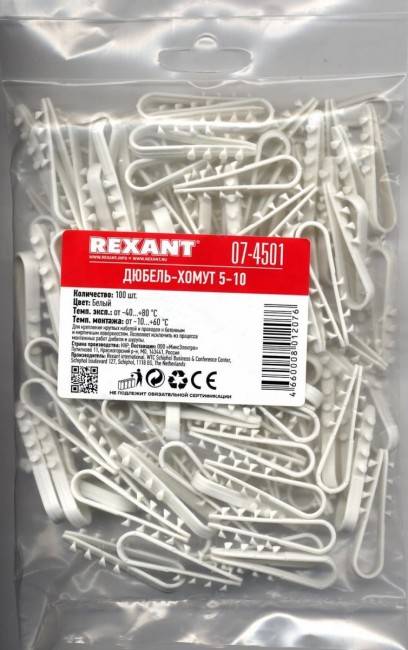

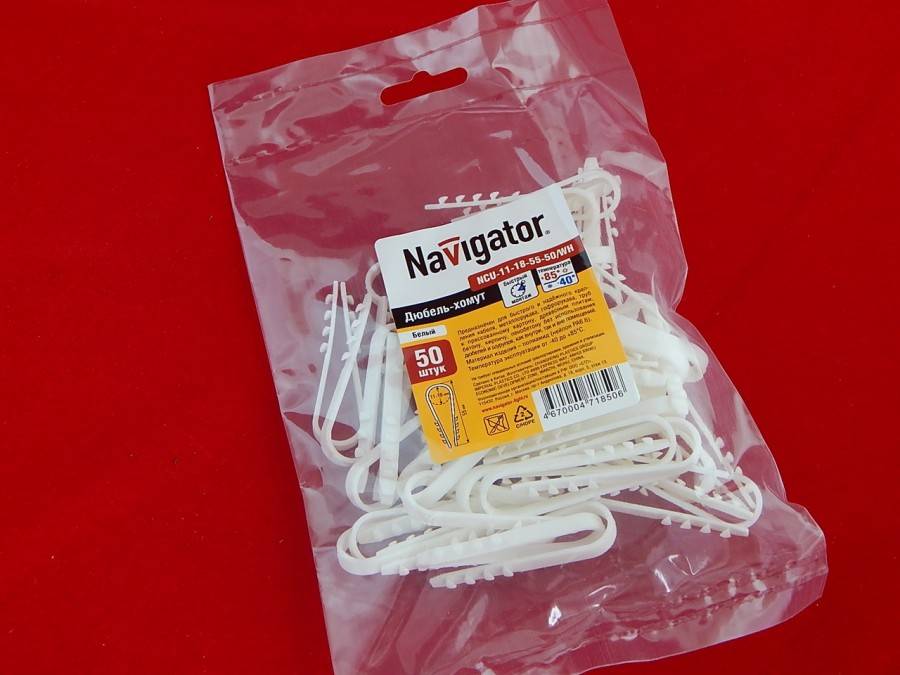

1. Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

1. Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

• Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
• Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

1. Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

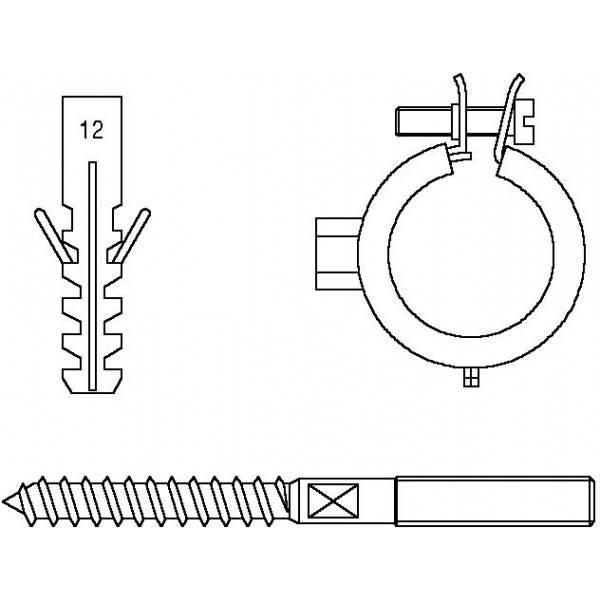

1. Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

1. Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления

Укладка провода в штробу

По окончании изготовления штроб они вычищаются от пыли. Производится замер равномерности глубины проложенных борозд, отсутствия выступов. Их наличие не обеспечит безопасность укладки проводки. Коробки не устанавливаются до проведения окончательной отделки стен. Первоначально укладываются и замазываются кабеля в штробах. В местах размещения коробок оставляют 10 или 15 сантиметров, не закрепленных проводов. Не нужно путать с концами провода, оставляемыми для коммутации в коробках.

Проводка в штробе должна быть уложена параллельно. Не допускается скручивание кабелей между собой.

Строение дюбель-хомутов

По сути, изделие состоит из двух отдельных электротехнических компонентов. Кабель притягивается к установленному в стене дюбелю при помощи хомута – регулируемой пластиковой скобы. Монтаж состоит из двух этапов:

1. На первом дюбель забивается или закручивается в стену (где заранее проделывается подходящее по размеру отверстие).
2. На втором хомут продевается через дюбель и притягивает кабель к стене.

Самый простой дюбель-хомут состоит из изогнутой пластиковой полоски шириной 7-9 мм с наличием зубчиков.

Достоинства и недостатки

Достоинств у данного способа много, но мы перечислим несколько основных:

• экономичность – для монтажа нужно купить одну деталь (не требуется комплект из трех отдельных – шурупа, дюбеля и хомута);
• простота и удобство монтажа – нужно зафиксировать одну деталь, а не три отдельные;
• для производства изделия берут полиамидный пластик, выдерживающий экстремально низкие и высокие температуры (обычно диапазон составляет от -45 до +85 град. Цельсия);
• защита от ультрафиолетовых лучей;
• свободный доступ к проводам, при необходимости – быстрый и своевременный ремонт;
• высокая кабеленесущая способность.

Из недостатков выделяются следующие:

• несмотря на то, что пластик не поддерживает горения, при воздействии высоких температур происходит его деформация;
• неактуально для жилых комнат, квартир и частных домов в целом, поскольку открытая прокладка кабеля здесь практически не используется.

No tags for this post.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Особенности процедуры в зависимости от материала стен

Самым сложным считается штробление бетонных элементов здания, самым простым — штукатурки.

Свои особенности процедура имеет и при работе с разными материалами:

1. Каналы в газобетоне делаются легко. Для этого используют перфоратор или циркулярную пилу. Для снижения объема образующейся пыли используют ручной штроборез. Для формирования канавок иногда используют самодельную заостренную ленту или пластину.
2. Штробить прочный бетон можно только с помощью мощных инструментов, например штробореза. Использовать болгарку в этом случае нежелательно. Диск можно соскочить и травмировать мастера.
3. В кирпичной кладке рекомендуется формировать горизонтальные штробы. При попадании в шов достаточно зубила и молотка. Вертикальные каналы делают штроборезом или перфоратором.
4. При прокладке электропроводки в монолитном доме учитывают, что канавки нельзя прорезать в несущих стенах, колоннах или шахтах лифтов.
5. При электрификации деревянных строений рекомендуется применять открытый способ укладки с использованием гофр и кабель-каналов.

5 нюансов штробления, которые должен знать каждый

Единственное, чем примечательна спешка – она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать – и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере – уж кому как удобно. Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

1. штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
2. запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
3. если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия – до 15 сантиметров;
4. при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов – как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
5. каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия – не более 2,5 сантиметров.

Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также – что гораздо серьезнее – угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки – это как-то глупо и безответственно, не находите?

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

• дюбелем;
• саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Крепеж для открытой прокладки

Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

Скобы из строительного степлера

Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.

Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

Скобы и клипсы

Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.

Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.

Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.

Клипсы крепят двумя способами:

• дюбелем;
• саморезом.

Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.

После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).

На основе дюбелей

Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.

Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.

У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.

Виды изделия

Поскольку данный крепеж применяется в специфических целях, то выбор невелик. Производят его как из пластика, так и из металла.

Пластиковые дюбель-хомуты

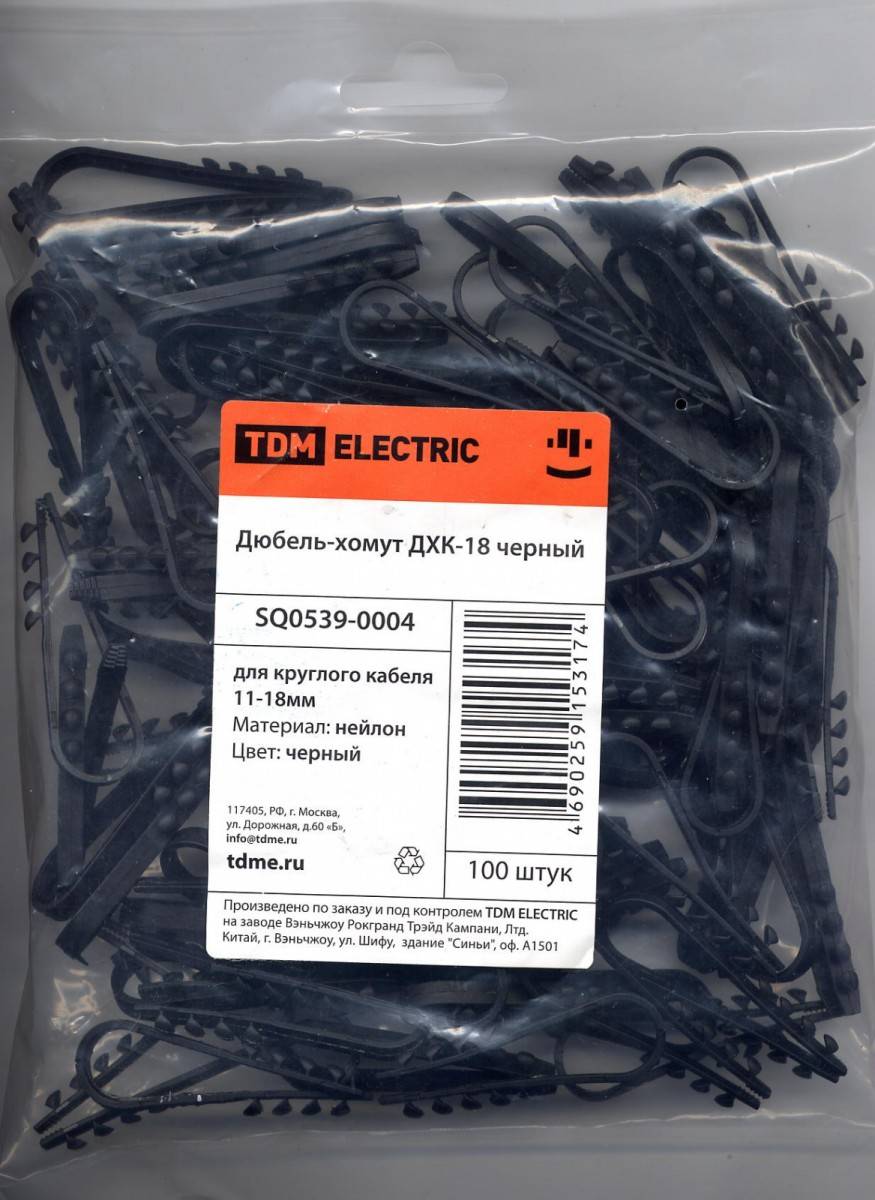

Выпускаются в вариантах хомута под провод плоского и круглого сечения. Наиболее распространенным на отечественном рынке является крепеж с круглым хомутом.

Круглые хомуты выпускаются с разжимным колышком, в виде обычной скобы либо скобы с зубцами. Плоские дюбель-хомуты выпускают в виде скобы с зубцами со специфической формой хомута.

Для производства пластикового крепежа применяются нейлон, полипропилен и полиэтилен. Нейлоновые изделия обладают хорошей механической прочностью, но минус нейлона в том, что он теряет эластичность и первоначальную форму при воздействии температур выше +85 с.

Металлические дюбель-хомуты

Различают три вида металлического крепежа данного типа:

• «Клоп» – дюбель-саморез с пресс-шайбой и металлической скобой. При монтаже следует контролировать целостность изоляции провода, а в месте стыка обматывать кабель термостойкой изолентой.
• Дюбель-хомут с лентой – оснащается армированной пластиковой лентой для удержания пучков кабеля.
• Дюбель-хомут с проволочной лентой – хомут изготавливают из жаростойкой проволоки с полимерным покрытием. Для удобства к хомуту в комплекте идет пряжка.
