Пошаговая инструкция как сделать камин самостоятельно

Пошаговая инструкция

Если вы задумались над вопросом о том, как сделать камин, пошаговая инструкция позволит вам понять это. Первый ряд укладывается ребром на раствор. Во время работ необходимо проверять размеры камина с помощью угольника. Диагонали должны быть ровными, а углы – прямыми

Важно удостовериться в том, что каждый ряд положен четко горизонтально. Сплошные ряды выкладываются с использованием кельмы или мастерка

Когда обустраивается дымосборник и топливник, укладку раствора нужно осуществлять руками, ведь при этом важно исключить попадающиеся камешки. Ряды сверяются с порядовкой

Облицовка топливника со стенками не связывается, так как у материалов в этом случае разные температурные режимы, поэтому кладка может разрушиться.

В процессе монтажа кирпича можно использовать рейки, которые после удаляются. На третьем ряду закладываются штыри, которые необходимы для каминной решетки. Боковые выступы портала формируются в полкирпича. Швы после кладки можно заполнить цветным раствором, к которому добавляются сухие пигменты.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

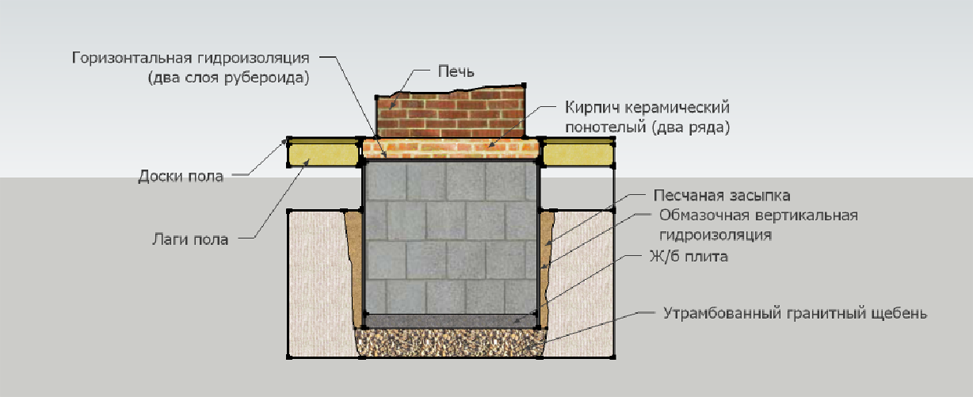

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
Окраска. Используют меловой или клеевой раствор.
Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Расчёт размера очага

Порядовка угловой каминопечи требует соблюдения точных размеров и указанных параметров, которые при создании индивидуальной схемы вам понадобится рассчитывать самостоятельно. На данном этапе рекомендуем воспользоваться следующими примерами и правилами:

Диаметр дымоходной трубы должен соответствовать размерам основной части конструкции только таким образом вы сможете создать оптимально и правильно работающую тягу;
Мощность кирпичного очага выбирается исходя из общей площади всего дома. Устройство не должно пересушивать воздух. При этом правильно собранная печи будет равномерно прогреваться и отдавать тепло со всех сторон;
Расчёт оптимального размера топочной камеры производится следующим образом: определяется метраж выбранного для установки помещения, после чего полученное числовое значение делится на 50 единиц, полученный результат и есть оптимальный размер данного конструктивного элемента.

Количество кирпича и размер топки

Количество кирпича и размер топки, зависит от метража помещения и размера всего дома

Размер топки – это площадь помещения делённая на пятьдесят

Камины с открытым очагом менее эффективны

Фото подборка в данной статье, поможет вам определиться с выбором формы и размера углового камина.

Расчёт размера дымоходной трубы

Порядовки угловых каминов обязательно должны включать не только размеры и особенности основной части отопительной установки, но и его дымохода. Для расчёта данных параметров воспользуйтесь следующими советами:

За основу при выявлении оптимальных параметров дымохода, возьмите соотношение 1:10 по отношению к топочной камере. При использовании труб имеющих круглое сечение, его размер должен составлять около 140-160 миллиметров;
Для правильной и полноценной работы тяги, общая высота всех соединительных элементов, колен и других деталей из которых состоит дымоход, не должна быть меньше 5 метров.

Готовая порядовка очага и дымохода

Форма дымоходной трубы быть любой

Форма дымоходной трубы быть любой (округлая, прямоугольная, квадратная, многоугольная)

При желании, дымоход можно облицевать любыми жаропрочными материалами

Можно ли установить камин в квартире

Настоящий дровяной камин установить можно, но лишь в квартирах, которые находятся на последнем этаже дома. Для этого потребуется разрешение, выданное Мосжилищинспекцией, поскольку:

строительство камина считается переустройством жилого помещения;
сооружение дымохода, который будет проходить через перекрытие, чердак и крышу, относится к реконструктивным работам.

Следовательно, потребуется сразу два разрешения – по одному на каждый тип работ.

Поэтому лучше оборудовать в квартире электрический камин (а у жителей не последних этажей другого варианта нет). Не стоит пугаться слова «электрический», т. к. в процессе работы предстоит сделать лишь обрамление и постамент.

Электрокамин

Классическая порядовка

Такая кладка применяется для простого очага из кирпича. Она рассчитана на вмонтированную печь с плитой. Классическая порядовка хороша тем, что ее можно перепланировать своими руками достаточно быстро.

Порядовка классического камина

Пошаговая инструкция классической порядовки:

Цокольный ряд выкладывается на ребро. Такой прием позволяет получить необычный внешний вид камина. При формировании цокольного ряда настоятельно рекомендуется использовать чертежи. Схема поможет вам правильно сложить все этапы воедино. Возведение цокольного ряда следует остановить на отметке 26-28 см;
Дальше кладка делается плашмя. Первый, второй и третий ряды полностью заполняются строительным материалом;
Четвертый ряд – это подина очага. Ее необходимо сложить так, как указано в классической схеме;
Дальше приступаем к формированию поддувала (зольника). Печь, работающая на дровах, обязательно должна иметь место, где будут собираться продукты горения. На этом этапе также изготовляется металлическая решетка своими руками из подручных материалов. Решетка кладется на пятый ряд кирпича;
Решетка прижимается следующим слоем;
После чего можно приступать к закладыванию портала. Клада в этом случае начинается с нижнего оклада;
Возведение портала продолжается до 13 ряда. Стоит отметить, что на 11 позиции необходимо приступить к формированию наклона – «зеркала»;
На 16 ряде формирование зеркала заканчивается. Кладка доводится до 17 позиции, с которой начинается формирование фасада;
Камин в доме. Рекомендации
С 19 ряда начинают выкладывать дымоход своими руками. Стандартные размеры дымоотвода: 27х14 см. На 22 позиции устанавливается задвижка, которая будет закрывать печь;
На последней позиции создается желаемая форма дымохода;

На этом этапе классическая кладка камина заканчивается. Кирпичный камин, построенный по рассмотренной схеме, отличается хорошим КПД и неплохой теплоотдачей. Он хорошо справляется с обогревом даже больших комнат.

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

Шамотный.
Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото
