Самостоятельное изготовление гаражных ворот из металлопрофиля

Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

Профильные трубы широко используются для изготовления ворот

Основные преимущества использования профилированной трубы для сооружения ворот:

  • низкие затраты по приобретению материала;
  • высокая прочность конструкции;
  • удобство ввинчивания саморезов по металлу;
  • эстетичный вид каркасов;
  • небольшой вес металлоконструкции;
  • лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

  • склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
  • возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
  • неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

  1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
  2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
  3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

Это интересно: Размеры жалюзийных дверей: освещаем по пунктам

Поэтапная инструкция по созданию каркаса из трубного проката

По способу открывания ворота бывают:

  • распашными;
  • откатными;
  • поворотно-откидными;
  • рельсовыми;
  • складными.

Инструменты, материалы и оборудование

Для ворот рекомендуется брать столбы из металла. Их сечение зависит от веса будущих створок:

  • для конструкции массой до 150 кг хватит 80*80*4 мм;
  • от 150 до 300 кг лучше взять 100*100*5 мм;
  • для габаритных, тяжелых, свыше 300 кг, берутся усиленные – 100*140*5 мм.

Из материалов понадобятся:

  1. Профтруба сечением 40*60 мм. Необходима для стоек, которые фиксируются к столбам на въезде. Средний расход – две трубы длиной по 2 м.
  2. Профтруба сечением 40*40 мм. Из нее придется сваривать каркас под половинки створок. При среднем размере створки 1,5*2 м потребуется 17 метров.
  3. Профтруба квадратного сечения 20*20 мм. Потребуется, чтобы изготовить раскосы (повышают жесткость изделия).
  4. Стальной прямоугольный треугольник (угловая косынка). Длина одной стороны – 10 см. Толщина металла – 2,5 мм. На одну створку потребуется четыре штуки.
  5. Профнастил или другой материал для обшивки. Для полотна 1,5*2 м необходимо будет два листа.
  6. Саморезы для крепежа профнастила. Хватит 60 штук.
  7. Два стопора, задвижка, замок, засов.
  8. Четыре петли диаметром 25 мм.
  9. Роликовый механизм (только под откатную конструкцию).
  10. Антикоррозийная грунтовка, краска, кисти.
  11. Элементы декора, если предусмотрено проектом (кованые, резные деревянные).

Из инструментов следует подготовить:

  • болгарку с кругом по металлу;
  • сварочный аппарат, маску, электроды;
  • электродрель, сверла;
  • молоток;
  • напильник;
  • рулетку, строительный уровень;
  • шлифовальный круг.

Все тонкости выбора подходящего основания для забора.

Чаще всего используется столбчатый фундамент, где каждый столб бетонируется отдельно.

На нужные фрагменты металл режут болгаркой согласно размерам, указанным в чертежах.

Ржавчину, заусенцы зачищают.

Сборка каркаса

Проводится двумя способами:

  • сварка;
  • резьбовые соединения.

Разберем каждый из них подробнее.

Сварка

Чтобы сварить ворота из надежной профтрубы, необходимо:

  1. Торцы заготовок для внешней рамки срезать под углом 45 градусов.
  2. Все фрагменты зачистить от ржавчины, дефектов.
  3. Выложить на ровной поверхности, придав форму будущих створок. Ровность углов проверить угольником, горизонталь – уровнем. Отклонения допускаются на 2 мм, но не более того.
  4. Перед сваркой для надежности фиксации заготовок соединить их угловыми струбцинами.
  5. Фрагменты сварить методом прихвата.
  6. После проверки ровности соединений приварить их окончательно.

Резьбовые крепежи

Альтернатива сварочному соединению деталей. Подходит хозяевам без опыта работы со сваркой.

Для реализации потребуется подготовить:

  • электродрель со сверлами;
  • болты;
  • гайки с резьбой М8;
  • уплотнительные (пружинные) шайбы;
  • гаечные ключи;
  • угловые косынки.

Пружинные шайбы – это защита от произвольного откручивания и надежность соединений.

Закручивание гаек выполняется через предварительно просверленные отверстия. В остальном порядок работ аналогичен предыдущему способу.

Покраска – защита от коррозии

Все металлические детали должны подвергнуться антикоррозийной обработке. Далее, чтобы каркас выглядит аккуратно, его красят в понравившийся цвет.

Рекомендуем статью: «Чем покрасить металлический забор».

Монтаж створок

После подготовки каркаса нужно переходить к привариванию петель.

Швы защищают, проходят грунтовкой. После высыхания навешивают каркас, проверяют качество работы (открытие, закрытие створок).

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

  1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
  2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
  3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
  4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

  • дрель;
  • сварочная установка вместе с электродами;
  • уровень, рулетка, уголок для выполнения точных замеров;
  • болгарка;
  • кисточки;
  • шлифовальное устройство, необходимое для работы со швами.

Плюсы и минусы самодельных конструкций

У ворот, изготовленных своими руками, имеются следующие преимущества:

  1. Низкая стоимость.
  2. Размеры и дизайн, максимально соответствующие потребностям владельца. Подобные изделия производители изготавливают только по индивидуальному заказу, что обходится намного дороже серийной продукции.
  3. Заведомо качественные материалы. В противоположность этому, покупатель готовых ворот не знает, какие профили, крепеж и расходники использовались при их изготовлении.

Недостатки следующие:

  1. Доступны лишь самые простые варианты.
  2. Самодельные ворота может изготовить только человек с навыками слесарных работ и опытом работы со сварочным аппаратом.
  3. Требуются большие затраты труда и времени.

Таким образом, своими руками целесообразно изготавливать ворота для дачи или гаража, расположенного внутри двора. Для ограждения, выходящего фасадом на центральную улицу населенного пункта, более правильным решением будет заказать изделие у профессионалов.

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

  • легкость автоматизации;
  • минимальные усилия для открытия в условиях обильных снегопадов;
  • нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Особенности конструкций

Конструкции ворот могут быть как сварными, так и кованными:

  1. Сварные виды подходят для организации утепления входа в гараж.
  2. Вторая группа изделий считается более дорогостоящей, так как технология их изготовления более трудоемкая.

Наиболее эффектными являются кованые гаражные ворота, фото которых можно найти в каталогах кузнечных мастерских. Они представляют собой произведение искусства, воплощение фантазии заказчика либо дизайнера. Несмотря на дороговизну, такие модели не теряют популярности.

Каждый может выбрать тип конструкции, максимально соответствующий его предпочтениям и назначению:

  1. Распашные. Считаются наиболее простыми и доступными. Не требуют установки систем открытия.
  2. Откатные. Это громоздкие ворота, которые требуют свободного пространства около гаража. Также требуются навыки установки откатного механизма.
  3. Рулонные – наиболее современный вариант, позволяющий экономить свободное пространство.
  4. Подъемные. Такие модели требуют пространства как внутри гаража, так и за его пределами.

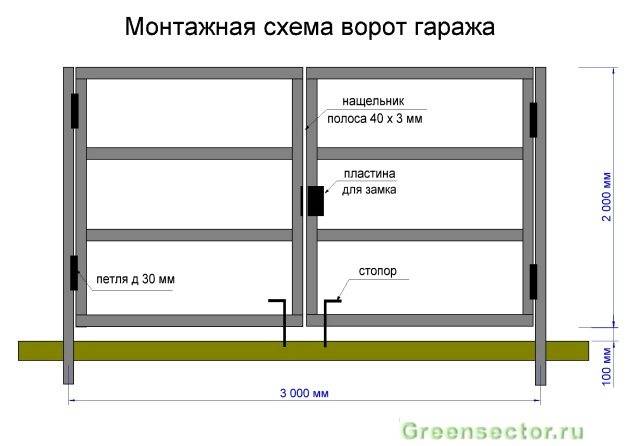

Конструкция гаражных ворот состоит из нескольких основных элементов:

  • несущей рамы (обычно она изготавливается из металлического уголка);
  • створки (для ее изготовления подходит металлопрофиль);
  • навесных петель, необходимых для установки в наружной части ворот и крепления створки к раме.

конструкция ворот

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

  • Сварочный инвертор
  • Электроды диаметром 3 мм
  • Сварочный генератор, поскольку на участке не было электричества
  • Болгарка + шлифовальный и отрезной круг
  • Рулетка
  • Угольник
  • Уровень
  • Профильные трубы
  • Петли
  • Теплоизоляционный материал (в нашем случае пенопласт)
  • Облицовочный материал (в нашем случае металлические листы)
  • Краска и грунтовка + валик
  • Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки «на глаз». Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.
