Самостоятельное строительство гаража из бруса: пошаговая инструкция

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения

Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой. Аналогично собираются и ставятся на место остальные стенки

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

Шаг стропил – 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый уклон крыши при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Выбор конструкции

Перед началом стройки следует спроектировать и утвердить проект, в котором будет определен тип фундамента, конструкция стен, кровли и пола. Рассмотрим эти моменты поподробнее.


Разновидности сборки бруса.

Самый простой вариант для деревянного гаража является фундамент из монолитной железобетонной плиты, которая будет отличной опорой и одновременно сможет выполнять роль пола. Часто на пол стелют доски и накрывают линолеумом.

Под фундамент следует насыпать песчано-щебневую подушку и хорошо ее уплотнить, а сверху, в качестве гидроизоляции, уложить 2-3 слоя рубероида, чтобы грунтовые воды не впитывались в бетон.

Если предполагается отапливаемый гараж, то не лишним будет утеплить и пол. С этой целью необходимо под чистовую стяжку положить экструдированный пенопласт, поставляемый в листах толщиной 1-3 см.

Во избежание намачивания стен дождевой водой желательно выбрать такую толщину фундамента, чтобы уровень пола был выше уровня земли на 20-30 см. С целью защиты стен от ненужной влаги, по периметру гаража желательно залить бетонную дорожку отмосток, шириной порядка 70-100 см.

При постройке гаража из бруса есть еще более доступные варианты, такие как ленточный, столбчатый и свайный. Ленточный можно глубоко не закладывать, достаточно 60-80 см и он будет хорошо справляться со своими функциями. Дерево – хороший материал, не боящийся деформаций фундамента.

Но сваи следует забить ниже точки промерзания, чтобы мерзлая почва не вытеснила их наружу.

Далее нужно определиться со стенами, потолком и крышей. Каркас сооружается из бруса либо деревянного сруба. Крыша кроется любым доступным кровельным материалом, здесь не никаких ограничений. Ворота также часто ставят деревянные или различной конструкции металлические.

Создание проекта

Создание проекта строительства гаража преследует такие цели:

  • определение последовательности этапов строительства;
  • определение порядка действий во время каждого этапа;
  • определение количества материалов, необходимое для строительства гаража.

Если вы составляете проект самостоятельно, то вам придется тщательно подумать весь процесс возведения гаража, начиная от подвоза и хранения материала, до длины и порядка установки досок каркаса. Очень помогает в этом чертеж, со строгим соблюдением масштаба. С его помощью вы сможете определить размеры гаража, оптимальные способы придания жесткости конструкции, длину несущих досок и количество крепежных элементов. Существует множество различных программ (например, АвтоКАД), которые облегчают проектирование любых конструкций, но все они требуют определенного опыта. Поэтому проще обойтись бумажным чертежом и пояснительной запиской к нему. Или воспользоваться услугами профессиональных инженеров-проектировщиков или строителей. В этом случае в проекте будут учтены различные мелочи, о которых неподготовленный человек даже не догадывается. Например, выбор древесины по влажности, выбор досок по ширине, особенности строительства из сырой доски, порядок сборки каркаса стен и так далее.

Строим гараж на винтовых сваях – пошаговое руководство

Купив участок под строительство гаража, автовладельцы в последнюю очередь думают об устойчивости грунта. А впоследствии появляется необходимость в дополнительных тратах на возведение устойчивого фундамента. В этой ситуации не стоит экономить, ведь некачественная постройка гаража может привести к плачевным результатам. Поэтому если ваш участок под гараж находится на влажном или зыбучем грунте, следует выбирать фундамент, который будет крепиться к твердым слоям почвы.

Какой фундамент выбрать

Строительство гаража на винтовых сваях в данном случае будет оптимальным вариантом как в отношении стоимости постройки, так и в плане ее качества. Цена конструкции доступная, для закладки фундамента не требуется проводить глобальные раскопки

А самое важное, владелец гаража может быть уверен в том, что основа его здания надежная и качественная

Винтовой фундамент можно закладывать в любое время года, замерзший грунт не является проблемой.

Над землей свайный фундамент практически ничем не отличается от классического столбового фундамента, который используют при строительстве легких сооружений. А вот под землей длина свай может достигать до 20 м. Именно благодаря возможности проникать на такую глубину, конструкция всегда будет защищена от колебаний грунта.

Советы при работе

Если вы решили закладывать свайно-ленточный фундамент своими руками, профессионалы рекомендуют выбирать сваи с крупным сечением. Так как, в этом случае, для того чтобы опустить сваю в грунт понадобится только строительный бур.

При бурении скважин и канализаций следует помнить, что под сваями находится песчаная подушка, которая занимает около 3 см.

В свайно-ленточном фундаменте сваи расположены в основании стен и по углам. Расстояние от одной сваи до другой составляет примерно 2 м.

Чтобы провести гидроизоляцию можно использовать асбестоцементные трубы, диаметр которых составляет 15-20 см. Вы можете сделать гидроизоляцию с помощью рубероида. Для этого сверните его трубкой и перевяжите леской.

После того как сконструирована опалубка ленточного фундамента, необходимо переходить к армированию ленты и свай. Вы заливаете всю конструкцию бетоном. Для этой процедуры лучше всего подойдет строительная вибротехника.

Не следует упрощать процесс вкручивания сваи копанием ям или разными лунками. Винтовая свая входит в грунт под прямым углом, с нуля. Именно от этого зависит дальнейшая устойчивость возводимого строения.

Достоинства и недостатки

Строителям с опытом известно, что установка фундамента производится на глубине грунта ниже промерзания. Если не соблюдать эту технологию, то сооружение через время перекосится, и на стенах образуются трещины. А в случае возведения дорогостоящего ленточно-монолитного фундамента при строительстве гаража или другого легкого строения, траты будут необоснованными, поскольку фундамент будет очень мощным для такой постройки. Оптимальным вариантом в таком случае является возведение винтового фундамента. Он обладает рядом преимуществ:

  • не требуется расчищать площадку для возведения фундамента;
  • строительство, возможно, при любой погода;
  • приемлемая цена;
  • простой монтаж, возвести такой фундамент вручную, не составит труда;
  • работа занимает несколько дней, при небольшой площади строения и опыте работы достаточно и одного дня;
  • для возведения стен нет необходимости ждать, когда фундамент станет прочным.

Достоинства винтового фундамента неоспоримы, но наряду с ними, есть и ряд недостатков:

  1. Под действием коррозии металлические сваи рано или поздно разрушаются. Поэтому данный вид фундамента нельзя отнести к долговременному.
  2. Во время закручивания сваи в грунт нет возможности контролировать целостность антикоррозионного покрытия на них. В земле есть твердые породы, которые могут повредить покрытие.
  3. Возникает необходимость в монтаже цоколя. Не каждому нравится, как выглядят строения на винтовом фундаменте. А обработка цоколя, это трудное и порой дорогостоящее занятие.
  4. В зимний период канализация может замерзнуть. Поскольку при таком фундаменте о теплом подполье речи не идет.
  5. Зафиксированы случаи, когда установленные в холодное время года сваи к весне начинают шататься.

При этом следует отметить, что все проблемы с фундаментом на винтах возникают только в случаях некомпетентности специалистов или при использовании сваи плохого качества. Для того чтобы возвести долгосрочный и надежный фундамент внимательно отнеситесь к рабочему процессу и соблюдайте точность при работе с винтовыми сваями. Если вы решили воспользоваться услугами строительной компании, перед началом работы обязательно заключите контракт и убедитесь, что в нем прописан пункт о соблюдении технологии строительства.

Из чего сделать крышу и ворота?

Устройство крыши каркасного гаража.

Устройство крыши каркасного гаража – один из важнейших этапов строительства. Вам нужно будет подготовить доски 100х25. Кровельный материал выбирайте с учетом своих материальных возможностей. Будет достаточно и обычного шифера. При обустройстве крыши вам нужно будет создать стропильную систему, устроить пароизоляционный слой, смонтировать теплоизоляцию, оборудовать гидроизоляционный слой и уложить кровельный материал.

Кровля может быть любого типа: двускатной или односкатной, мансардной, вальмовой и др. На этом этапе все зависит от ваших личных предпочтений. В случае если в гараже будет храниться разного рода хозяйственный инвентарь, лучше сделать шатровую двускатную кровлю. Она дороже и сложнее в возведении, чем односкатная, зато гораздо вместительнее и теплее. Потолок можно обшить листовым гипсокартоном. Подойдет и деревянная вагонка. Перед креплением к деревянным балкам вагонку нужно обработать антипиреновым составом.

В завершение останется установить ворота. Лучше всего себя зарекомендовали распашные конструкции. Их можно сделать на основе деревянной рамы. Достаточно обшить ее металлическим профлистом, доской или вагонкой.

Если вам нужна более серьезная защита, купите и установите автоматические секционные проемы или же простые стальные ролеты. Вы сможете окрасить их в такой же цвет, что и у брусовых стен, добившись максимального визуального сочетания. Удачной работы!

Необходимые материалы и инструменты

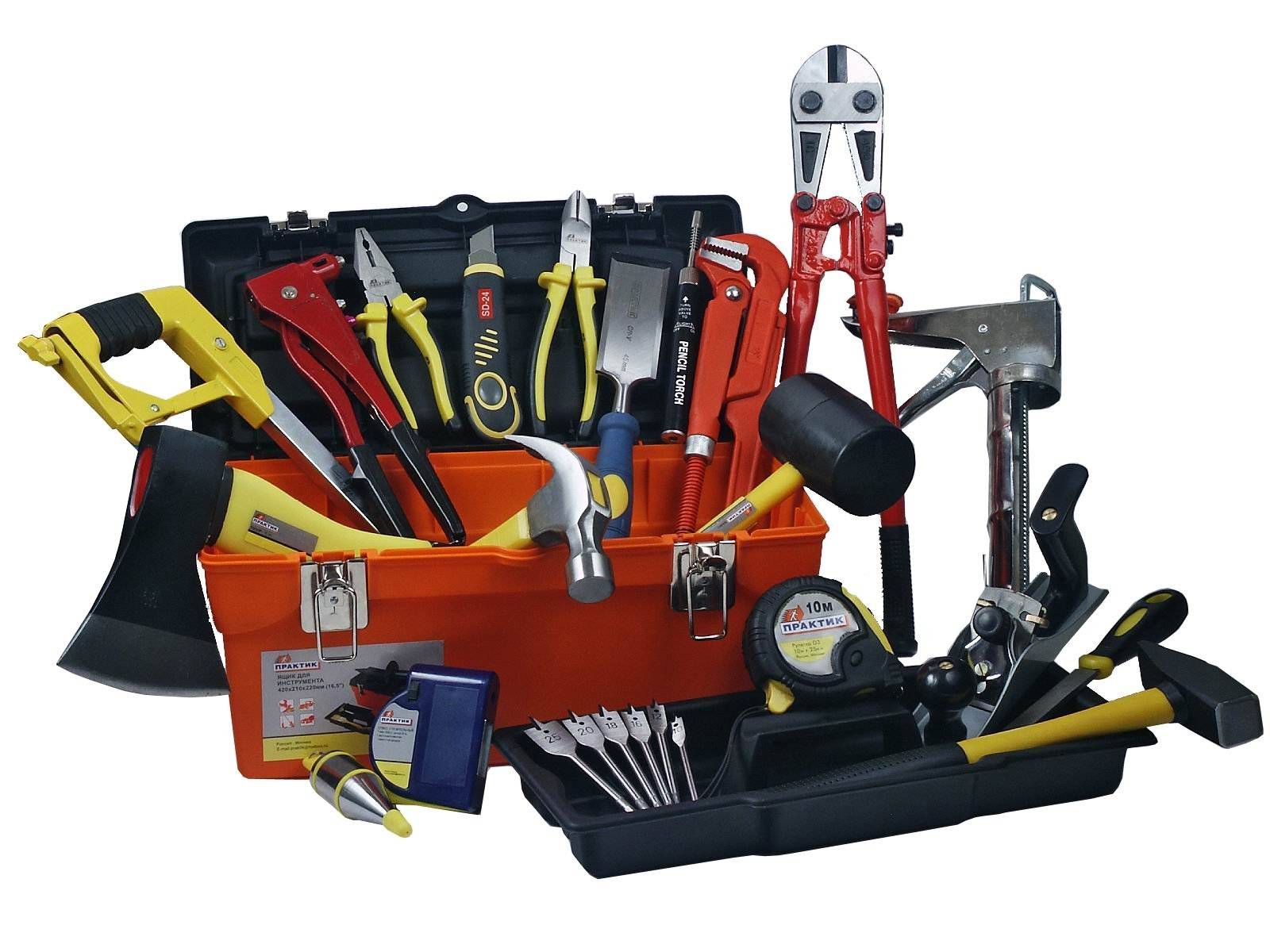

Инструменты для строительства гаража

Строительство гаража – трудоёмкий процесс, для которого требуется достаточно большое количество инструментов:

  • Лопаты — понадобятся для работы с фундаментом;
  • Пила для распила бруса по нужным размерам;
  • Молоток, стамески, плоскогубцы;
  • Шуруповёрт — для крепления бруса и других материалов;
  • Измерительные инструменты.

Теперь перейдём к материалам, которые понадобятся для строительства:

  • Опалубка — для заливки фундамента;
  • Цемент;
  • Крепёжные материалы;
  • Кровля — расчет её размеров производится в зависимости от типа крыши и самого материала;
  • Специальная пропитка;
  • Материалы для внутренней отделки.

Гараж из сруба

Построить гараж из дерева, используя массив бруса проще, чем возводить каркасные стены. Стены из бруса не требуют обшивки. Этот материал имеет высокую степень строительной готовности, поскольку нарезается под размеры строения. Изготовитель сразу делает в нем посадочные соединения для венцов и профилирует по длине. От вас потребуется только эскизный чертеж, на котором нужно указать размеры гаража и ворот.

Главным условием долговечности гаража, построенного из массива бруса, является высокое качество древесины и ее низкая влажность. Поэтому лучше купить материал камерной сушки, чем более дешевый естественной влажности. Сырая древесина дает большую усадочную деформацию и в срубе появляются щели, требующие дополнительной конопатки.

Выбирая между оцилиндрованным бревном и профилированным брусом, лучше выбрать профилированный. У него меньшая усадка и трещинообразование. Он не так сильно трескается и легче собирается в единую конструкцию.

Хотя производители утверждают, что профилированные брусья не нуждается в межвенцовом утеплителе, лучше все-таки проложить между ними льняную или джутовую ленту.

Нижний пояс гаражного сруба должен быть изготовлен из древесины твердых пород, а для остальных венцов можно использовать сосну. Закончив сборку стен, брус изнутри покрывают антипиреном – веществом, не поддерживающей горения. Снаружи его обрабатывают антисептиком для защиты от гниения.

Говоря об оптимальном типе углового соединения бруса, отметим, что наиболее надежным и герметичным является комбинированный вариант «в полдерева». В нем стоят коренной и вставной шипы, а также достигается большая площадь контакта брусьев. Для самостоятельной рубки углов лучше использовать более простое соединение «встык на коренном шипе».

Плюсы и минусы

Начнём с достоинств бруса как материала для строительства гаража:

  • Дешевизна и доступность. Брус – едва ли не самый дешёвый строительный материал, который сейчас можно найти на рынке. Именно из бруса очень часто возводят не только гаражи, но и дома, бани, хозяйственные постройки. Дешевизна объясняется, прежде всего, простотой обработки. Из этого вытекает следующая особенность;
  • Обработка бруса очень проста. Самый обычный брус – это опиленное с четырёх сторон бревно. Процесс обработки очень прост, для него не потребуется никакого дополнительного оборудования. По этим причинам конечный продукт получается недорогой, а приобрести его можно в десятках, если не сотнях торговых точек. Дефицита этого материала на рынке точно не наблюдается;
  • Высокая прочность к механическим воздействиям, упругость;
  • Хорошие теплоизоляционные качества. Правильно установленный брус держит тепло в несколько раз лучше, чем кирпич или пенобетон. Для обычного гаража таких теплоизоляционных свойств хватит с запасом, в нём будет комфортный климат и зимой и летом;
  • Простота монтажа и сборки конструкции из гаража. Полностью построить небольшой гараж из бруса возможно за несколько недель и при минимальных затратах. Гараж или любое здание из других материалов придётся строить дольше в несколько раз;
  • Постройки из бруса уже изначально имеют эстетичный внешний вид, их не нужно дополнительно облицовывать, как, например, стены из пенобетона.

Но, как и у любого материала, у бруса есть и свои минусы:

Многие виды бруса подвержены растрескиванию, особенно по центру. Для устранения такой проблемы используют специальные мастики и дополнительно обрабатывают дерево.

Выбираем материал

Брус бывает, как цельный, так и клееный.

Клееный брус не растрескивается и не коробится, во время эксплуатации. Так – же выемка на самом материале, называемая «гребень-паз», для строительства не продуваемых стен не требуется использовать утеплитель. Но этот материал достаточно дорог.

Неплохим и достаточно бюджетным вариантом для возведения брусового гаража может стать хорошо просушенный профилированный брус, сборка сруба из него выполняется в короткие сроки, усадка сооружения практически отсутствует – вы без промедления сможете заняться отделкой, если она запланирована.

Максимально доступным материалом для постройки гаража является цельный брус естественной влажности. Для возведения теплого сруба потребуется межвенцовый утеплитель, а в процессе усадки, которая затянется приблизительно на два года, придется систематически конопатить возникающие щели.

При покупке цельного бруса проверьте качество материала, важно, чтобы:

  • количество сучков было минимальным;отсутствовали повреждения гнилью;брус не был заметно деформирован.

Совет: Проще всего заказать готовый сруб под свои размеры – в этом случае гарантируется высокое качество врезок и запилов, заранее будут выполнены отверстия под деревянные нагели. Заплатив за готовый сруб, вы сэкономите немало времени и сил на сборке.

Крыша

Когда стены возведены, то приступают к сооружению стопил для крыши гаража. Сначала устанавливаются потолочные балки. Затем изготавливается шаблон для стропил.

Для этого брус 50 на 100 мм прикладывается к торцу каркаса, отмечаются линии запилов. Следует отложить два сантиметра от точки соприкосновения с гранью обвязки. Рисуется горизонталь, которая отмечает врубку.

Стропильные ноги врубаются в верхний венец, обычно используется соединение «в полдерева». Для надежности стропила закрепляются уголками. Затем устанавливается обрешетка из доски, ее шаг выбирается исходя из вида кровельного покрытия.

Гидроизоляцией кровли будет служить полиэтилен, который настилается на обрешетку и закрепляется степлером. Если на нормальную кровлю не хватило средств, можно какое-время летом использовать пленку гидроизоляции типа Изоспана D, тогда полиэтилен можно не закреплять.

На слой гидроизоляции кладется выбранное покрытие. Для гаража можно выбрать недорогой шифер, профнастил, но красивее смотрится деревянная постройка с кровлей из черепицы или ондулина. Кровля кладется так, как сказано в инструкции к материалу.

При установке следует обратить внимание на самые уязвимые места: конек и соединение крыши со стенами. Здесь дерево может гнить, поэтому желательно пройтись по ним пропиткой

Выбор конструкции гаража из бруса

Перед строительными работами и приобретением материала, из которого будет строиться сооружение, надо ознакомиться с проектами гаражей и их особенностями. Только после анализа их особенностей удастся подобрать подходящую конструкцию гаражного здания, которая будет соответствовать всем запросам и условиям владельца автогаража.

Выделяют два типа деревянных построек, которые сооружают чаще всего. К ним относят:

  • Каркасные. Особенностью конструкций этого типа считается то, что при их возведении бревна используют только при создании основных несущих частей. Стены изготавливают из ОБС-плит или других листовых стройматериалов.
  • Массивные. Такие постройки более надежные, так как их стенки полностью изготавливают из брусьев. Поверхность стенок можно обшить сайдингом или вагонкой, чтобы они стали более эстетичными.

В целях экономии финансовых средств строят каркасные сооружения, так как стоимость постройки таких гаражей невысокая. Однако если надо сделать прочную конструкцию, придется строить помещение массивного типа со стенками из бруса.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовойИсточник sk-amigo.ru

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

  • 5×6 м;
  • 4,5×6 м;
  • 6×6 м;
  • 6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

Схематическое изображение гаражаИсточник b8.mxc.com.ru

В зависимости от установленных размеров, рассчитывается количество материала.

Каркасная конструкция отличная альтернатива капитальному строению, если есть стеснение в финансах. Кроме того, многие потребители предпочитают его из-за значительного сокращения времени на постройку. Но, нельзя игнорировать такой процесс, как составление подробного плана с нанесением всех соответствующих обозначений. Соблюдение технологии – гарантия качества будущего строения.
