Особенности установки напорного канализационного коллектора

Фановая труба

Монтаж данной системы вентиляции для канализации носит обязательный характер в случаях:

  1. При строительстве и устройстве водоснабжения и канализации использовались трубы небольшого диаметра (менее 50-ти миллиметров).
  2. Коттедж возводился высотой от двух этажей.
  3. При одноэтажном строительстве в доме имеется два раздельных санузла с общей канализацией.
  4. Наличие бассейна, сауны или большой ванны-джакузи.

Вышеперечисленные факторы обязывают владельцев жилья устраивать канализационную вентиляцию с вытяжной трубой.

Её монтаж не составляет труда.

Вывод трубы вытяжки делают на крыше здания. Высота возвышения края трубы прямо зависит от типа крыши, а также наличия смежных систем вентиляции. Если крыша плоская, как на старых десятиэтажных домах, то хватит и 300 миллиметров для надлежащей работы системы. Но частные дома чаще всего оборудуются двухскатными крышами. В этом случае возвышение трубы может доходить до отметки в 3 метра.

Не стоит забывать про зимний период времени года. Как и общеобменную, канализационную вытяжку нужно утеплять или прокладывать в герметичных, внутренних вентиляционных коробах.

Выбор жироуловителя

Выбор подходящей жировой ловушки – это всегда вопрос индивидуальный. При выборе нужно учитывать ряд параметров, начиная с предназначения устройства и условий его эксплуатации до набора дополнительных функций. Впрочем, одно можно сказать точно – если оборудование подходит для конкретной ситуации, то его эффективность будет достаточно высокой.

Способы установки

В зависимости от особенностей установки все жировые ловушки делятся на две категории:

  • Уличные, предназначенные для монтажа за пределами здания;
  • Домашние, которые устанавливаются исключительно в помещениях.

Существуют еще и комбинированные решения, подходящие для установки в любых условиях – но такие устройства практически не встречаются в продаже. Впрочем, ассортимент стандартных моделей настолько широк, что подобрать оптимальный вариант для конкретных условий эксплуатации не составит труда.

Независимо от типа, жироулавливающие сепараторы устанавливаются непосредственно в канализационной системе, а вот конкретная точка установки может меняться. Например, бытовое оборудование можно смонтировать как прямо под сантехникой, так и в подвале. Иногда жироуловители устанавливаются в отдельной комнате. Разумеется, при установке в здании нужно учитывать размеры оборудования и то, насколько удобно его будет обслуживать.

С наружными сепараторами дело обстоит сложнее. Для изготовления таких устройств используются более прочные материалы, поскольку оборудование должно выдерживать большую нагрузку и воздействие внешних факторов. Уличные жироуловители нужно устанавливать под землей. Этот процесс достаточно сложен – сначала нужно подготовить площадку, забетонировать участок, и только после этого можно монтировать сепаратор. Для такой работы лучше всего будет привлечь специалистов.

Правила расположения

Устройство коллектора в частном доме имеет массу нюансов и начинается с проектирования системы. Особую роль тут играет правильное размещение составных частей устройства.

На место расположения элементов канализационной системы влияют рельеф местности, климат в данном регионе, глубина промерзания почвы и залегания грунтовых вод. Кроме того, следует учесть типы и параметры оборудования (насоса, септика). От этого будет зависеть необходимость оборудования на участке заезда для ассенизаторской машины.

Для того чтобы канализация была безопасной, специалисты советуют:

  • Размещать септик на расстоянии в 5 м от жилого дома и 1 м от жилых построек;
  • Располагать очистные сооружения на расстоянии в 30 м от скважин и колодцев с питьевой водой;
  • Ставить ЛОС на дистанции в 10 м от речек и ручейков;
  • Размещать станции сбора и очистки отходов на расстоянии в 30-50 м от ближайших естественных водоемов.

Перед постройкой коллектора следует проконсультироваться со специалистами Для прокладки канализационной магистрали следует выбирать трубы, устойчивые к воздействию коррозии и агрессивных агентов. Угол наклона коллектора необходимо рассчитывать исходя из диаметра труб: чем больше диаметр трубопровода, тем меньший уклон должна иметь система. Для того чтобы исключить переполнение водопровода и очистных сооружений, необходимо предварительно провести расчет коллектора.

Поливинилхлорид

Трубы из поливинилхлорида экологически безопасны. Трубы из поливинилхлорида, специально изготовленные для напорной канализации, используются в частном доме, так как экологически чисты и безопасны для здоровья. Такие трубы не горючи и не выделяют вредных веществ и опасных химических соединений при пожаре. ПВХ устойчив к изменению температур, не боится ультрафиолетового излучения и не подвержен воздействию агрессивных сред. Наличие атомов хлора в составе поливинилхлорида делает трубы из него незаменимыми в пожароопасных помещениях, так как такое соединение придает материалу способности к самозатуханию и способствует скорейшей ликвидации пожара.

https://masterseptika.ru/youtu.be/MJamp08QWU4

Пропускная способность труб высока, а возможность самоочищения позволяет системе реже засоряться. При этом не требуется никакая дополнительная обработка, нет необходимости в окраске или нанесении специального слоя, ПВХ хорошо противостоят воздействию внешних факторов. Трубопроводы из поливинилхлорида прочны и прослужат долго. Для частного дома они могут подойти больше, чем чугунные, так как имеют небольшой вес, что способствует более легкому монтажу. Соединяются они или сваркой, или при помощи закладных муфт, что обеспечивает хорошую герметизацию и не требует тяжелого и сложного специального оборудования.

Коллектор

Коллектором оснащаются системы ливневой канализации закрытого и смешанного типа. Этот элемент представляет собой емкость для накопления основного объема воды. В зависимости от дальнейшего использования воды конструкция коллектора может быть выполнена из колец, установленных на бетонной подушке. В этом случае собранная вода может использоваться для полива растений на участке или наполнения искусственных водоемов. Если не планируется использовать собранные осадки, то можно сделать колодец без дна. В этом случае необходимо тщательно выбирать место для установки коллектора, при попадании в водоносный слой бездонный коллектор станет обычный колодцем.

Можно воспользоваться готовыми формами из поливинилхлорида, такой коллектор рекомендуется установить на участке с поверхностным залеганием грунтовых вод.

Если на участке преобладают песчаные почвы, то можно обустроить дренаж для выведения воды. Для этой цели в грунт закапывают специальную пластиковую емкость, стенки которой имеют множество отверстий. Стоит заметить, что использование дренажной системы на глинистой почве не даст результатов, так как такой грунт практически не впитывает воду.

Также существует возможность присоединения коллектора к центральной канализационной системе, в этом случае вода будет уходить в специальные хранилища и очистные сооружения.

Монтаж очистных сооружений

Септики и другие очистительные системы можно собрать своими руками или приобрести в магазине. В любом случае монтажные работы проводятся с учетом установленных санитарных норм СНиП.

Примером можно назвать следующие моменты:

  1. Расположение септика от источника питьевой воды регламентировано: расстояние должно быть не менее 15 метров.
  2. Расстояние от очистительной системы до окон и дверей здания должно быть не менее 5-ти метров.
  3. От дороги и забора септик должен быть расположен на расстоянии 2-х метров.

Сами монтажные работы не вызывают проблем, так как большинство очистительных систем представлены герметичными резервуарами: достаточно создать котлован, выстелить подложку из песка и щебня, и опустить с последующей фиксацией саму конструкцию, выполнить ее подключение к трубопроводу.

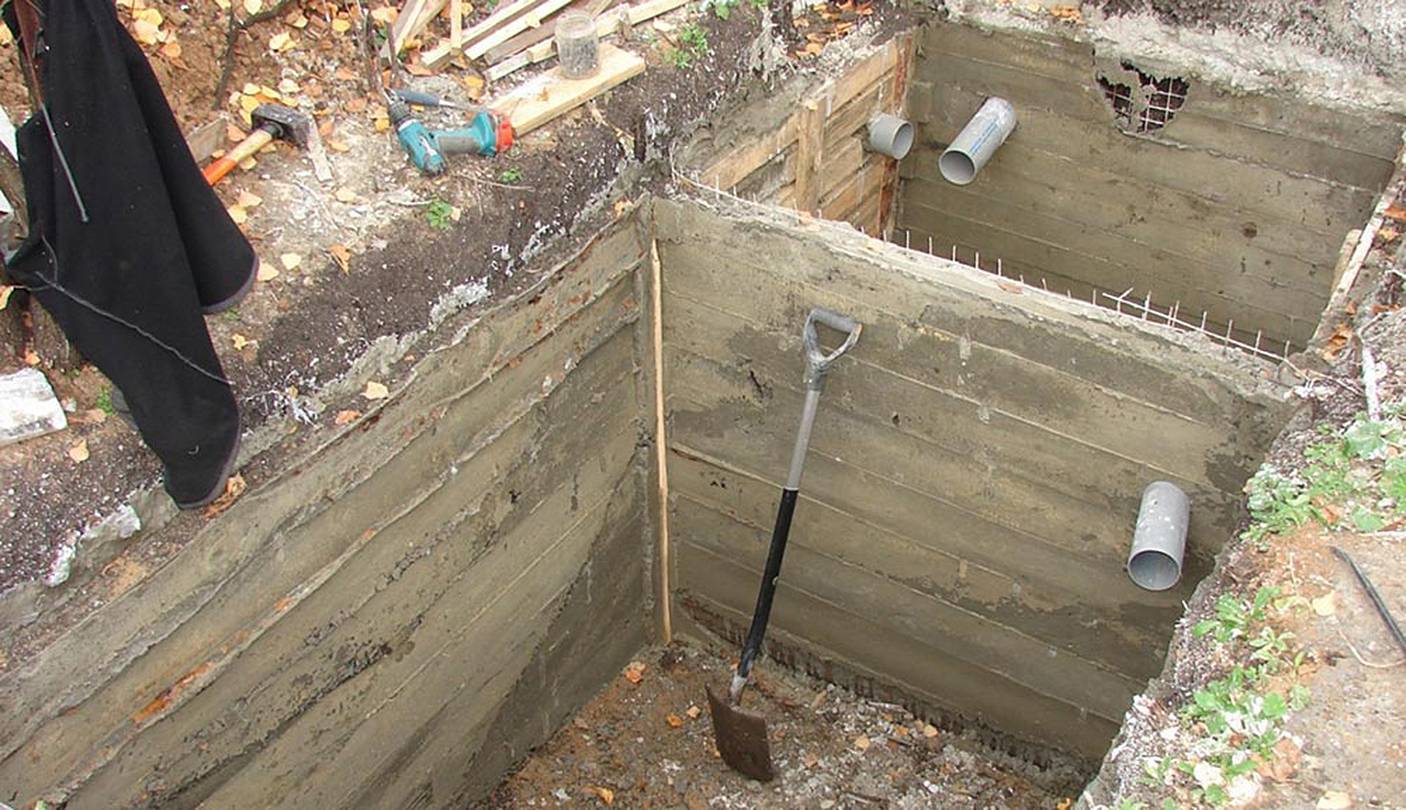

В случае с выгребными ямами и накопительными колодцами все обстоит несколько сложнее.

Выгребные ямы и колодцы могут создавать при использовании следующих материалов:

  1. Железобетонных колец, которые соединяются меду собой и герметизируются. В этом случае монтажные работы осложняют тем, что одно кольцо может весить несколько сотен килограмм и разместить его можно только при помощи крана.
  2. Кирпича. В последнее время кирпичная кладка создается крайне редко, так как стоимость конструкции высока, а для возведения стенок колодца нужно обладать навыками каменщика.

Современным вариантом исполнения выгребной ямы можно назвать гофрированные трубы или трубы с плоской поверхностью большого диаметра. Они имеют небольшой вес и длительный срок службы.

Выбор труб для канализационных систем

Система напорной канализации

Основные параметры, которыми должны обладать трубы:

  • герметичность;
  • простота монтажа;
  • прочность;
  • устойчивость к коррозии;
  • устойчивость к химически агрессивным средам;
  • стойкость к электрокоррозии, вызванной наличием блуждающих токов;
  • универсальность;
  • упругость (стойкость к гидроударам);
  • сохранность свойств в течение срока эксплуатации.

Канализационные напорные трубы НПВХ обладают всеми этими свойствами. Соединение системы с помощью раструбов, в пазы которых вставлены уплотнительные прокладки, позволяет производить монтаж без дорогостоящего оборудования, обеспечивая герметичность. Эти трубы стойки к ультрафиолетовому излучению и воздействию агрессивных химических отходов. Ассортимент фитингов дает возможность соединения с трубопроводами из других материалов.

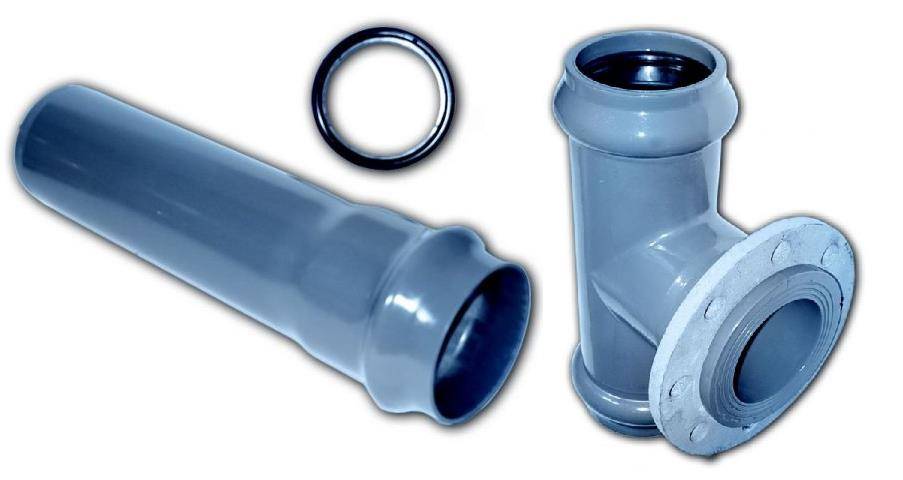

Труба НПВХ и тройник с металлическим фланцем для соединения с трубопроводом из металла

Надежность и герметичность внешней напорной канализации исключает возможность прорыва и позволяет избежать негативных последствий утечки стоков.

Безнапорная система канализации

Канализационные трубы безнапорные транспортируют стоки температурой до 45оС самотеком. Трубы разделяются по кольцевой жесткости (классы от SN2 до SN8). Цвет – оранжевый. Трубы снабжены раструбами с уплотнителями из резины. Система безнапорной канализации из труб и фитингов ПВХ обладает всеми необходимыми гидравлическими и химическими параметрами. Трубы для канализации безнапорной изготавливаются из качественного сырья на автоматизированном оборудовании и соответствуют сертификатам на данный вид изделий.

Трубы для безнапорной канализации ПВХ

В каких случаях она необходима

Система напорной канализации используется там, где обычные методики не подходят. Чаще всего, необходимость обусловлена следующими причинами:

  • здание находится в ложбине и оказалось ниже уровня центральной канализации;
  • на пути прокладки трубопроводов оказалась неровность рельефа или препятствие;
  • необходимость использования открытого участка (если надо провести линию над дорогой или иным объектом);
  • геологические условия не позволяют выкопать траншеи нужной глубины;
  • требуется использовать трубы малого размера.

Подобные ситуации обычно возникают при строительстве дома в сложных условиях:

  • рельеф участка (склон, складка, наличие холмов или скальных образований);
  • зона плотной застройки ;
  • большое количество элементов благоустройства ;
  • наличие сооружений , не допускающих производство земляных работ.

Назначение и особенности конструкции

Не все пользователи знают, что такое коллектор канализации. При этом, большинство людей имеет примерное представление об общем строении системы. Незнаком сам термин, определение элемента.

Сам термин обозначает подземный трубопровод или канал большого размера. Иногда в коллекторы помещают целые реки. Например, помещение под землю реки Неглинной в Москве.

Канализационный коллектор — это основной трубопровод, по которому стоки перемещаются от участков слива до систем очистки. Его длина может составлять несколько километров или ограничиваться считанными метрами. В зависимости от размеров, для строительства используются готовые трубы или строительные материалы:

  • кирпич;
  • железобетонные блоки или монолитная отливка.

Использование кирпичной кладки в настоящее время прекращено из-за низкой скорости сборки. Строительство канализационных коллекторов требует высокой скорости, поэтому используют сборные каналы из железобетонных колец, или производят заливку прямо на месте. Однако, современные системы строят из готовых пластиковых элементов. Они превосходят все альтернативные варианты по скорости сборки, долговечности, устойчивости к воздействию воды и агрессивных веществ. Во время реконструкции старые системы часто заменяют на новые пластиковые каналы.

Коллектор канализации обычной городской системы не имеет слишком больших размеров. Его сечение обеспечивает пропускную способность городской сети с учетом коэффициента запаса на случай увеличения числа пользователей. Для устранения засоров и пробивки пробок по всей длине устанавливают коллекторные колодцы. Они обеспечивают доступ для проведения ремонтных работ. Кроме этого, колодцы ставят в узлах или на точках поворота линии. На дне колодцев устанавливают желоба, соединяющие входной и выходной патрубки. Они выполняют направляющую функцию, способствуют сохранению энергии потока.

Внутридомовая система

Начнем с той части системы утилизации стоков, которая находится в пределах стен дома.

Гребенка

Что такое канализационная гребенка?

Так называется внутриквартирная разводка. Свое название она получила за характерную для квартир со смежным расположением санузла и кухни форму: три отвода на горизонтальной трубе (под кухонную мойку, умывальник и ванну) действительно чем-то напоминают гребень.

В прошлом веке, примерно до 80-х годов, традиционным материалом для гребенки были чугунные трубы и чугунная же фасонина. Раструбные соединения чеканились каболкой (органическим волокном с антисептической пропиткой) и замазывались цементным раствором. Реже для герметизации соединений использовалась заливка расплавом серы.

В домах, построенных в конце прошлого века, преобладают цельные поливинилхлоридные гребенки. В нынешних новостройках канализация внутри квартир монтируется преимущественно из тех же поливинилхлоридных труб; однако теперь она стала сборной и выполняется на раструбных соединениях с резиновыми кольцевыми уплотнителями. Наряду с ПВХ используется полипропилен и, несколько реже, полиэтилен.

Современная пластиковая гребенка.

Стояки

Гребенки, расположенных одна над другой квартир, объединяет канализационный стояк. Эволюция применяемых материалов была несколько короче, чем в предыдущем случае: от чугунных стояков строители перешли сразу к сборным пластиковым.

Стояк снабжается ревизиями – люками для прочистки засоров канализации.

Сборный стояк с ревизией для прочистки засоров.

Расположение ревизий нормировано; они должны присутствовать:

  • На первом этаже здания;
  • На верхнем этаже;
  • При этажности дома свыше пяти – через каждые три этажа.

Сверху стояки открыты; таким образом обеспечивается вентиляция канализации. Допустимо объединение нескольких стояков с общим фановым (вентиляционным) отводом.

Лежневка

Канализационная лежневка – горизонтальная труба, объединяющая несколько стояков и переходящая в выпуск на колодец. Ее укладка выполняется с постоянным уклоном по всей длине в направлении движения стоков. Контруклоны недопустимы: они станут местами постоянных засоров.

Величина уклона зависит от диаметра трубы:

ДиаметрУклон, сантиметры на погонный метр
50 мм3,5
100 мм2
150 мм1
200 мм0,8

Как и стояк, лежневка многоквартирного дома периодически нуждается в прочистке.

Ревизии или, что удобнее, косые тройники с отводами, ориентированными против движения стоков, устанавливаются:

  • На поворотах (если нет возможности прочистить изгиб через другую ревизию или тройник);
  • При диаметре лежневки 100-150 мм – через каждые 15 метров;
  • При диаметре 200 мм – через каждые 20 метров.

Ревизия на прямом участке лежневки.

Выпуск на колодец

Им заканчивается лежневка. Выпуск укладывается в грунт ниже уровня промерзания. Его начало обязательно снабжается тройником или ревизией для прочистки.

Тройник перед выпуском.

Максимальная длина выпуска от ревизии до оси колодца лимитирована его диаметром:

ДиаметрМаксимальная длина
50 мм8 м
100 мм12 м
150 мм и более15 м

Как правило, для укладки в грунт используется чугунная труба. Ее цена заметно выше, чем у любой разновидности пластика; зато куда выше и кольцевая жесткость: просадка грунта под весом автомобиля не нанесет ей ущерба.

Топология канализационных систем

Едва ли не любая современная канализационная система состоит из тех участков, которые располагаются над поверхностью земли, и тех, что уложены непосредственно в грунт или в специально подготовленные для этой цели в нем полости. Кроме того, она имеет в своем составе подземные емкости для канализации, которые предназначаются для аккумуляции стоков и их очистки от примесей в соответствии с принятыми санитарно-гигиеническими нормативами.

Как правило, надземная канализация представляет ту часть общей системы, которая располагается в зданиях и сооружениях, а также в непосредственной близости к поверхности земли (например, большая часть коммуникаций «ливневки»). Подземная канализация характеризуется тем, что она заглублена в почву, и поэтому все ее элементы скрыты от глаз. К таковым относятся трубопроводы и специализированные резервуары.

Подземная канализация

Проектирование и монтаж подземной канализации, как правило, представляет собой более сложную в техническом отношении, трудоемкую и дорогостоящую процедуру. Она требует обязательного учета таких факторов, как предполагаемый объем отвода сточных вод в единицу времени, география местности, а также климатические условия. Согласно действующим правилам и нормам, подземная прокладка канализации должна осуществляться ниже глубины промерзания грунта в зимний период. Практически все современное оборудование, используемое для очистки сточных вод и входящее в состав канализационных систем, предназначено именно для подземной установки.

Надземная канализация

Эта часть канализационной системы требует тщательного расчета и проектирования, поскольку именно она предназначена для сбора всех стоков, которые подлежат очистке и дальнейшему отведению в окружающую среду. Надземная прокладка канализации представляет собой достаточно непростую задачу, решение которой должны заниматься только настоящие профессионалы своего дела. Для изготовления ее компонентов сейчас часто используются такие материалы, как пластик и стеклопластик, отличающиеся прочностью, устойчивостью к различного рода механическим и химическим воздействиям, а также относительно невысокой ценой.

В основном для строительства современной канализации используются ПВХ изделия, у которых есть много достоинств и недостатков. Но могут использоваться трубы других материалов, имеющие свои особенности. Из-за того, что потребителю в первую очередь интересно, какую трубу использовать для канализации под землей в соответствии со своим бюджетом, мы рассмотрим подходящие и доступные их разновидности.

Какой вариант лучше

Для того, чтобы определиться с разновидностью очистной системы, рекомендуется ориентироваться на следующие критерии:

  1. Суммарный объем стоков, вырабатываемый данным объектом в течении суток.
  2. Где находятся очистные сооружения – под землей или на ее поверхности. Местности с высоким уровнем подземных вод требуют использования поверхностных коммуникаций.
  3. Из чего состоят очистные сооружения: перечень отдельных секций обычно содержится в сопроводительной инструкции.
  4. Специфика монтажа очистных сооружений. Для самостоятельной установки более всего подходят пластиковые септики.

Отдельные разновидности работают в полностью автономном режиме. Другие модели очистных сооружений нуждаются в электрическом питании. По ходу сооружения необходимо учитывать существующие санитарные нормативы. Те конструкции, которые обслуживаются ассенизаторской машиной, нуждаются в обустройстве свободного подъезда.

Достоинства и недостатки коллекторной системы

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:

  1. Постоянное давление воды и непрерывная ее подача в достаточном количестве.
  2. Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
  3. Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
  4. Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:

  1. Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
  2. Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Элементы напорной канализации

Напорная канализация отличается от самотечной наличием дополнительного оборудования и состоит из следующих элементов:

  • трубопровод из специальных напорных труб;
  • фекальный насос или насосная станция;
  • колодец или емкость для сбора стоков.
  • Насос помещается в колодец и по трубам перекачивает отходы на необходимое расстояние и высоту.

На заметку!

Напорную канализацию делают только в одном случае, когда невозможно оборудовать самотечную.

Необходимость организации именно напорной системы зависит от таких факторов как:

  1. здание расположено ниже уровня центральных канализационных сетей;
  2. требуется делать проходы трубопровода через авто- или железную дорогу;
  3. участок имеет различный рельеф;
  4. необходимость использования труб маленького диаметра.

Что представляет собой напорная канализация

Напорная канализация – это система, в которой стоки движутся по трубам не самостоятельно, а с помощью насоса. Причем весь процесс происходит автоматически, практически без вмешательства хозяина.


Напорная канализация состоит из нескольких частей

Устройство напорной канализации:

  1. Самой главной частью системы считается канализационная пневматическая водонапорная установка – насосная станция. В ней постепенно накапливаются сточные воды, а когда они достигают достаточного уровня, насос начитает перегонять сливные воды в отстойные колодцы. В наше время весь процесс полностью автоматизирован и не требует вмешательства человека.
  2. Помимо насосной станции, система включает в себя трубопровод. Причем трубы для него должны использоваться более прочные и надежные, чем для самотечной системы. Ведь на них оказывается существенное давление.

Напорная станция – это система, которая применяется в том случае, если организация самотечной канализации невозможна. Ведь такой вариант канализации позволяет решить множество проблем.

Назначение и особенности конструкции

Не все пользователи знают, что такое коллектор канализации. При этом, большинство людей имеет примерное представление об общем строении системы. Незнаком сам термин, определение элемента.

Сам термин обозначает подземный трубопровод или канал большого размера. Иногда в коллекторы помещают целые реки. Например, помещение под землю реки Неглинной в Москве.

Канализационный коллектор — это основной трубопровод, по которому стоки перемещаются от участков слива до систем очистки. Его длина может составлять несколько километров или ограничиваться считанными метрами. В зависимости от размеров, для строительства используются готовые трубы или строительные материалы:

  • кирпич;
  • железобетонные блоки или монолитная отливка.

Использование кирпичной кладки в настоящее время прекращено из-за низкой скорости сборки. Строительство канализационных коллекторов требует высокой скорости, поэтому используют сборные каналы из железобетонных колец, или производят заливку прямо на месте. Однако, современные системы строят из готовых пластиковых элементов. Они превосходят все альтернативные варианты по скорости сборки, долговечности, устойчивости к воздействию воды и агрессивных веществ. Во время реконструкции старые системы часто заменяют на новые пластиковые каналы.

Коллектор канализации обычной городской системы не имеет слишком больших размеров. Его сечение обеспечивает пропускную способность городской сети с учетом коэффициента запаса на случай увеличения числа пользователей. Для устранения засоров и пробивки пробок по всей длине устанавливают коллекторные колодцы. Они обеспечивают доступ для проведения ремонтных работ. Кроме этого, колодцы ставят в узлах или на точках поворота линии. На дне колодцев устанавливают желоба, соединяющие входной и выходной патрубки. Они выполняют направляющую функцию, способствуют сохранению энергии потока.
