Основные критерии выбора дренажных труб для отвода грунтовых вод

Зачем нужны дренажные трубы

Дренажная канализация – это сеть полностью или частично перфорированных дренажных труб. Полная перфорация проходит по всей трубе, частичная располагается только сверху. Как работают дренажные трубы:

• через перфорацию (отверстия в 1,3 мм) дрены вбирают в себя воду прямо из почвы;
• по расположенному под уклоном трубопроводу стоки выводятся в коллектор или дренажный колодец.

Если на участке грунтовые воды подходят близко к поверхности, целесообразно обустраивать водоотведение на этапе строительства дома. В этом случае делается глубокий дренаж, то есть трубы укладываются в глубокие траншеи ниже уровня промерзания почвы.

Почитайте нашу популярную статью про дренаж участка за 5 шагов.

Поверхностный дренаж предусматривает отведение талых и ливневых вод, чтобы они не смывали плодородный слой почвы и не заболачивали низинные места. Для таких систем можно использовать трубы без перфорации. Их задача – эвакуировать в коллектор поступающую из дождеприемников воду.

Для предотвращения заиливания и засорения перфорации трубу оборачивают слоем кокосового волокна или геотканью. Они работают как фильтры и избавляют от необходимости постоянно чистить систему. Удобнее пользоваться готовыми дренажными трубами в геотекстиле.

Особенности конструкции

Практически у всех перфорированных дренажных ПНД труб гофрированная поверхность. Такое исполнение допускает малую толщину стенок без потери жесткости. Поэтому даже изделия большого диаметра имеют относительно небольшой вес. Это существенно упрощает монтаж, когда требуется организовать дренаж участка.

Фото: перфорированная труба производителя Рувинил

Трубы для дренажных систем, снабженные перфорацией, бывают двухслойные и однослойные.  У первых внутренняя поверхность делается гладкой, с целью облегчить перемещение мусора (песок, частицы земли и т.д.), который попадает в систему канализации. Благодаря этому  уменьшается вероятность «зарастания» трубы.

Фото: двухслойные перфорированные трубы Максидом

В однослойных трубах обе поверхности (внутренняя и внешняя) гофрированы. Такой вариант исполнения позволяет обеспечить большую гибкость, поэтому одностенные конструкции отлично подходят для организации дренажа на участке рядом с домом.

За счет большей жесткости укладка двухслойных труб для дренажных систем может вестись на глубину до шести метров. Для однослойных конструкций — ограничение два метра.

Производя  соединение элементов дренажной системы, применяют такие же фитинги как и для обычных ПВХ труб. Несмотря на то, что система канализации считается ненапорной, использовать для скрепления труб клейкую ленту, как предлагают некоторые «мастера», не рекомендуется. Надежность такого крепления довольно сомнительная.

Фитинги дренажных систем

Как установить дренажную систему самому

Отвод воды – проблема, с которой рано или поздно сталкиваются все владельцы собственных участков. Чтобы организовать эффективную работу дренажной системы, необходимо изучить схему ее установки.

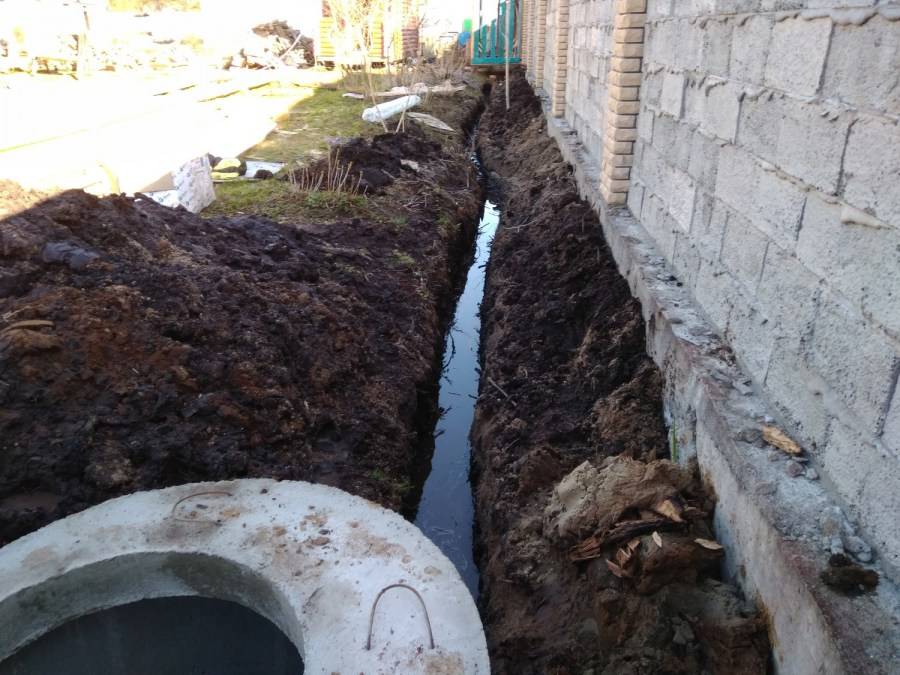

Дренаж прокладывают по всему периметру здания.
Обязательно нужно использовать щебень для насыпи.
Толщина слоя щебневой насыпи варьируется в пределах 10-20 см.
Щебень укладывают в вырытую траншею так, чтобы был соблюден уклон в 5-6 мм. на каждый метр системы.
Далее слой щебня выравнивают и утрамбовывают.
После этого траншея засыпается грунтом, можно использовать землю, которую выкопали при формировании ямы.
Грунт должен быть чистым – без камней и мусора.
Систему дренажа необходимо защитить от разрыва в холодные времена года

Как известно, грунт промерзает на глубину до 2 см., поэтому так важно защитить систему водоотведения от воздействия низких температур. Для этого используют термоизоляционные пластины.
От мусора, примесей и пыли водоотводы также рекомендуется защищать при помощи специальной ткани – геотекстиля.

Создание эффективной дренажной системы обеспечит вашему строению долгие годы эксплуатации без преждевременного разрушения.

Заняться устройством водоотведения можно самостоятельно, выбрав подходящий метод дренажа. Для более подробной информации рекомендуем посмотреть видео в этой статье.

Что собой представляет дренажная система

Дренажная система состоит из дренажных труб и дренажных колодцев. Трубы перфорированы: на всем протяжении они имеют сквозные отверстия, расположенные на расстоянии друг от друга. Устанавливают трубы под углом, чтобы вода могла стекать по ним к колодцам.

Колодцы существуют нескольких видов:

1. Поворотные или смотровые колодцы. Их устанавливают в тех местах, где трубы поворачивают. Они необходимы для ревизии системы и ей очищения по мере необходимости.
2. Фильтрующие колодцы. В них вода фильтруется через слои песка,гравия и щебенки и уходит в глубокие слои почвы.
3. Водоприемные колодцы. Их необходимо устанавливать там, где вода самостоятельно не сможет проникнуть в почву на определенной глубине. Например, если грунтовых вод слишком много. Водоприемные колодцы соединены с дренажными насосами, которые откачивают воду в естественные водоемы или канализацию.

Функционирует вся система следующим образом: вода из почвы через перфорации попадает в дренажные трубы, установленные под углом, стекает по ним к колодцам, откуда перенаправляется в глубокие слои почвы, канализацию или естественный водоем.

Таким образом избегают негативного влияния грунтовых вод. Для уменьшения влаги, образующейся из-за осадков, устанавливают ливневые канализации под водосточными трубами домов. Ливневую канализацию соединяют с дренажным колодцем и вся влага выводится с участка.

Виды и технические характеристики

Дренажные трубы отличаются материалом изготовления, размерами и конструкцией.

Бетонные дрены

Массивные бетонные трубы используются только в коммунальном хозяйстве и промышленном строительстве для отведения больших объемов воды. Они имеют диаметр 200 мм и более и не подходят для системы водоотведения на частных участках.

Асбестоцементные

Раньше в дренажных системах использовали асбестоцементные трубы. Но они были хрупкими и тяжелыми. Сегодня их почти полностью заменили трубы из полимерных материалов. К тому же срок эксплуатации асбестоцементных изделий почти в два раза меньше, чем у пластиковых аналогов.

Металлические

Металл – не лучший материал для системы водоотведения. Даже обработанные специальным покрытием трубы при постоянном контакте с влагой и ее химическими примесями подвержены коррозии. Их максимальный срок службы – около 40 лет. Единственным плюсом дрен из металла является их прочность.

Керамические

Керамические трубы практически не применяются в частном строительстве по той же причине, что и асбестоцементные. Сегодня их используют для сельскохозяйственных дренажных систем.

Дрены из полимерных материалов

На индивидуальных участках наиболее востребованы пластиковые трубы. Они обладают неоспоримыми достоинствами:

• малый вес;
• длительная эксплуатация – 50-60 лет;
• им нестрашны агрессивные химические примеси и перепады температуры;
• удобство и простота сборки;
• невысокая цена.

Для изготовления применяют несколько видов пластика – полипропилен, поливинилхлорид (ПВХ), полиэтилены высокого и низкого давления (ПВД и ПНД). Последние два вида пластика используют для производства двухслойных труб – верхняя оболочка изготавливается из ПНД, внутренний слой – из ПВД.

Гофрированные трубы из ПНД с высоким показателем прочности применяют для глубоких систем водоотведения. ПВХ трубы менее устойчивы к повышенным нагрузкам, поэтому больше подходят для поверхностного дренажа.

Структурные и конструктивные особенности труб из полимеров

Пластиковые изделия различаются по структуре и конструкции. Существующие разновидности:

• Однослойные дренажные трубы бывают гофрированными или гладкими, с отверстиями и без них. Такие дрены используют для отвода ливневых вод.
• Двустенные перфорированные дренажные трубы более всего подходят для дренажа грунтовых вод. Двухслойная дренажная труба без перфорации предназначена для выведения собранных стоков в коллектор.
• Гибкие используют для монтажа системы без использования соединительных элементов.
• Жесткие трубы в свою очередь делятся на тонкостенные и толстостенные. Первые имеют небольшой диаметр и не обладают большим запасом прочности. Толстостенные применяют для отвода больших объемов воды в местах, где возможно смещение грунта.
• Плоские дренажные трубы из ПНД имеют прямоугольное сечение и ряд преимуществ по сравнению с традиционной круглой формой. Они экономичны, имеют хорошую пропускную способность, проще транспортируются и быстрее монтируются. Внутренние ребра жесткости обеспечивают им прочность. Плоские трубы используют для глубокого и поверхностного водоотведения.

Вертикальный монтаж плоской трубы позволяет избежать ее деформации. Ее можно укладывать в траншеи любой конфигурации сплошными отрезками до 50 м.

Дренажные трубы различаются по классам жесткости и маркируются индексами SN 2, 4, 6, 8, 16. Чем выше числовое значение, тем прочнее труба.

Размеры

Дренажные трубы диаметром 110 мм – 160 мм используют для ливневой канализации на частных участках. Для коммунальных нужд и больших территорий выпускаются трубы диаметром 200 мм. Размеры от 200 до 700 мм применяют в промышленном, жилищном и дорожном строительстве, а также для смотровых дренажных колодцев.

Гибкие полиэтиленовые трубы выпускаются диаметром от 50 мм до 150 мм, жесткие – от 50 мм до 700 мм. Диаметр изделий из ПВХ – от 50 мм до 300 мм.

Точный размерный ряд зависит от производителя. Гибкие трубы продаются в бухтах по 40-50 м, жесткие – отрезками от 6 до 12 м.

Несколько примеров хорошего выбора

Примером правильного выбора могут служить следующие варианты:

1. Для подтопленных или заболоченных участков наиболее эффективна поверхностная сеть дренажных труб из полиэтилена (глубиной до 80 см), оснащенных тканевыми фильтрами и гравийной засыпкой.
2. Для глубинных грунтовых вод используют прочные двухслойные трубы из ПВХ.

   Наличие фильтра и засыпки определяется составом грунта — если он представлен суглинками, требуется обертывание геотекстилем или кокосовым волокном. Выбор подсыпки определяется соотношением компонентов.

   Иногда вместо щебня используют гранулы пенополистирола, которые выполняют дополнительную функцию теплоизоляции.

Дренажные трубы: зачем они нужны и в чем их преимущества

Любая система дренажа нужна для осушения земельного участка за счет удаления лишней влаги, которая может поступать из разных источников:

• осадки;
• талые воды, образующиеся каждый год после снеготаяния;
• грунтовые (подземные) воды;
• вода, которая нужна для полива.

В избыточном количестве они могут нанести разные виды ущерба:

• гибель растений из-за того, что влага не пропускает кислород в почву и вымывает из нее питательные вещества, необходимые для роста культур;
• просадка зданий (дачного дома, туалета, хозяйственных построек) из-за размягчения грунта;
• деформация дорожек, грядок.

Для предупреждения таких неприятных последствий сооружаются системы осушения (дренажа), которые представлены специальными дренажными трубами, которые применяются для отвода грунтовых, талых вод и обильных осадков.

Они представляют собой обычные трубы, которые имеют одно важное отличие – расположенные с определенным интервалом многочисленные отверстия, через которые в дрену поступает грунтовая вода и затем стекает по общему водостоку в заранее определенное место (дренажный колодец)

Дрены имеют характерные отличия от всех других вид труб (канализационных, водопроводных) по структуре, внешнему виду и по особенностям монтажа.

Наиболее часто такие трубы изготавливаются из пластика, благодаря чему они имеют довольно много ценных потребительских качеств:

Такой солидный набор преимуществ объясняет, почему именно пластиковые дренажные трубы наиболее часто применяются для отвода грунтовых вод на дачном участке.

Строительство глубинного дренажа

Если вы хотите узнать, как сделать дренаж на участке, максимально ограждающий ваш загородный дом от подтопления, то необходимо подробно изучить технологию обустройства глубинной конструкции. Особенно он необходим на территориях с повышенным уровнем грунтовых вод. Рассматриваемая технология поможет идеально осушить землю, сохранив внешнюю презентабельность ландшафта.

На начальном этапе создается план с прорисовкой линиями мест размещения труб. Направление отвода – от склона. Глубина закладки труб определяется типом грунта – для песчаного типа траншея роется на 1 м, а для плотной почвы достаточно 0,5 м.

Дренаж участка с высоким уровнем грунтовых вод станет более надежным и долговечным, если применять перфорированные трубы из пластика. Дополнительно их следует покрыть текстилем для лучшей изоляции.

Ширина траншей — более 300 мм. Все трубы сводятся в общую систему, обеспечивающую сброс влаги в единую точку. Необходимо предусмотреть уклон 20-40 мм на 1 м трубы.

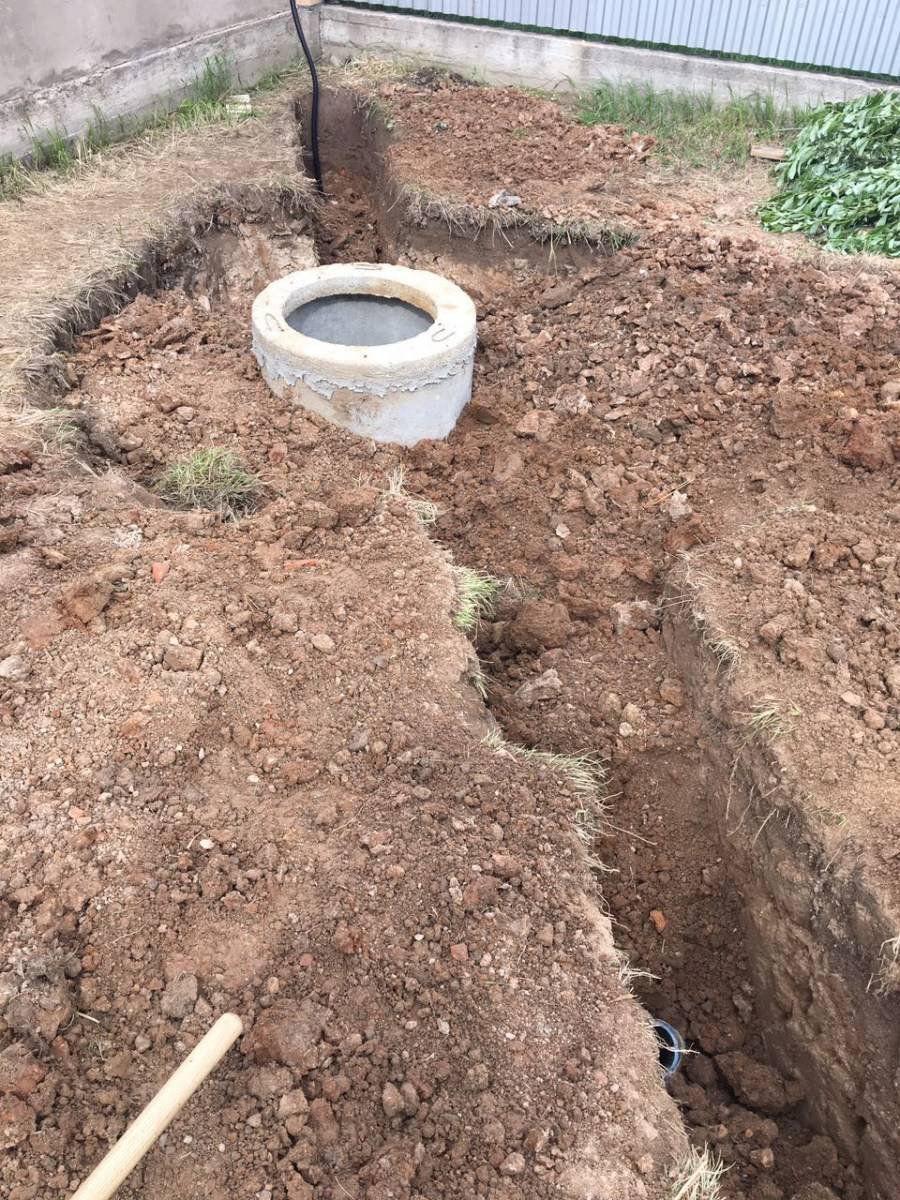

В нижней точке территории обустраивают приемный колодец. Если площадь обустройства небольшая, то применимы накопительные и фильтрующие типы приемников. Обширные территории с глинистыми почвами и суглинками оборудуются накопительными колодцами до 1000 л объемом.

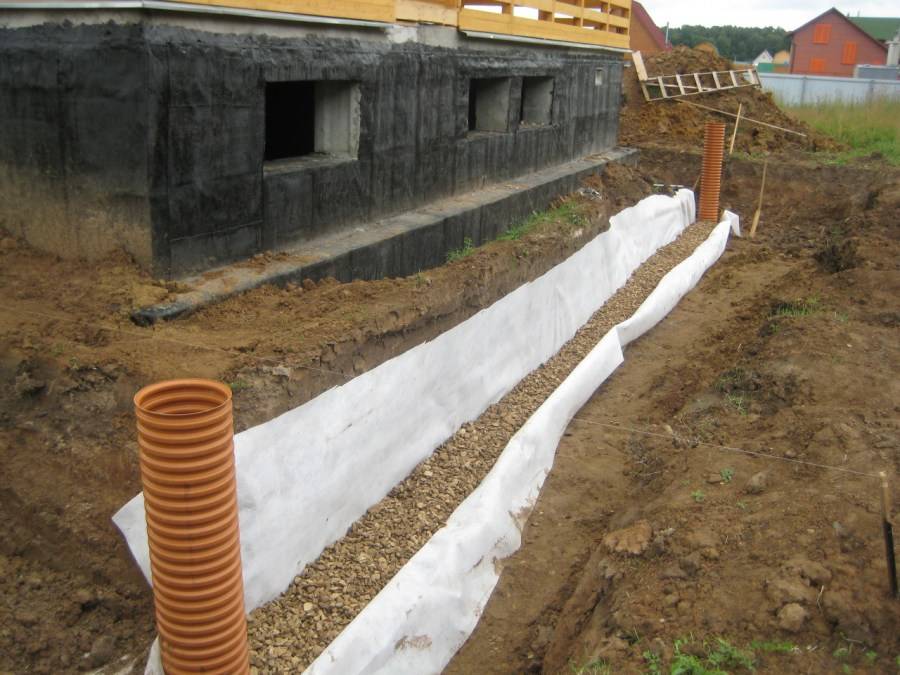

Дно траншей укрывается мелким гравием, а сверху него укладывается геоткань

Важно обеспечить наложение материала внахлест на откосы и крепление колышками. Сверху следует засыпать средний по фракции щебень

И только потом следует устанавливать трубу. Ее диаметр должен быть не менее 110 мм.

Там, где дрен поворачивает, следует поставить смотровые колодцы, размеры которых зависят от прогнозируемого объема перемещающейся воды. Труба стыкуется с монтажным отверстием при помощи соединительной муфты с предварительной обработкой герметиком.

На уложенную трубу слоями укладываются:

• мелкий гравий;
• геотекстиль;
• карьерный песок;
• грунт.

Излишнее накопление воды в почве на даче может подпортить все впечатления от отдыха. Поэтому владельцы домов должны крайне внимательно относиться к установке дренажной системы, позволяющей своевременно и в полном объеме отвести осадочные и грунтовые воды.

Сделать это не слишком просто, но необходимо. Так вы защитите фундамент дома и плодородный слой почвы в саду.

Трубопровод для дренажа

Наиболее оптимальной и многофункциональной вариацией признана трубопроводная дренажная система. Обустройство трубопровода производится на глубине ниже промерзания почвы.

По правилам трубопроводная система закладывается одновременно со строительством дома на стадии закладки фундамента. Это объясняется тем, что дренажная траншея в первую очередь должна прокладываться по периметру дома на глубине, которая позволит сделать небольшой уклон трубы в сторону водосборника.

1. Первое, что делают для прокладки трубопровода дренажного назначения, это определяют глубину расположения грунтовых вод, уровень промерзания грунта и куда направлен рельефный склон участка.
2. Далее, выполняется планировка расположения водосборника, системы дренажных труб и колодцев. Следует отметить, что на расстоянии примерно 50 м друг от друга по ходу трубопровода монтируются по правилам водозаборные колодцы.
3. После окончания этапа проектирования, можно приступать к укладке трубопровода.

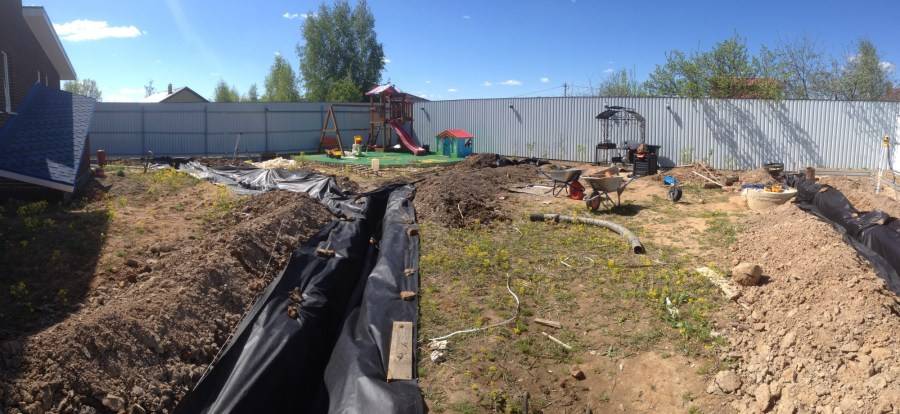

Дренажные трубы под землей прокладывают так:

1. Выкапываются траншеи под трубопровод;
2. Весь окоп выстилается геотекстильным материалом;
3. Насыпается гравийно-песочная подушка;
4. Сверху прокладываются трубы;
5. Просыпается щебень до полного погружения трубы;
6. Края геотекстильной ткани смыкаются поверх щебневой насыпи;
7. Окоп полностью засыпается грунтом.

После окончания монтажных работ хозяин земельного участка может забыть об излишней влаге на своей садовой территории. Правильно установленная система дренажа избавит от проблем скопления атмосферных осадков более чем на 50 лет.

Некоторые особенности устройства

Дренажная система – это совокупность открытых или заглубленных каналов, по которым влага выводится за приделы участка. Она состоит из таких элементов:

• Водоприемник. Это может быть ручей, пруд или канава, расположенная рядом с участком, куда будет стекать собранная дренажем вода.
• Проводящая сеть. она состоит из каналов, труб, по которым собранная влага стекает в водоприемник.
• Регулирующая сеть. Также как и проводящая она состоит из каналов и труб, однако располагается вдоль улиц или оп границам участка.

Дренаж на загородном участке нужно сделать перед постройкой любых архитектурных сооружений. В первую очередь исследуется:

• состав грунта;
• уровень грунтовых вод;
• расположение всех крупных объектов на участке, включая дороги;
• климатические и гидрогеологические особенности местности.

Установка дренажа на участке подразумевает достаточно большой объем работ начиная с исследования грунта и заканчивая выбором его вида. Однако всегда следует помнить, что правильно установленная дренажная система обеспечит комфортное пребывание и красивый ландшафт вашего участка.

Что такое дренажная система, какие виды дренажей сущесвуют?

Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями.
Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный.
Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок.
Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.

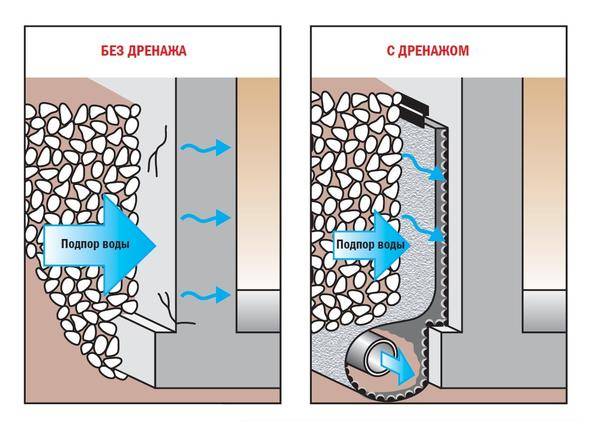

Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.

Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.

Поверхностный дренаж.

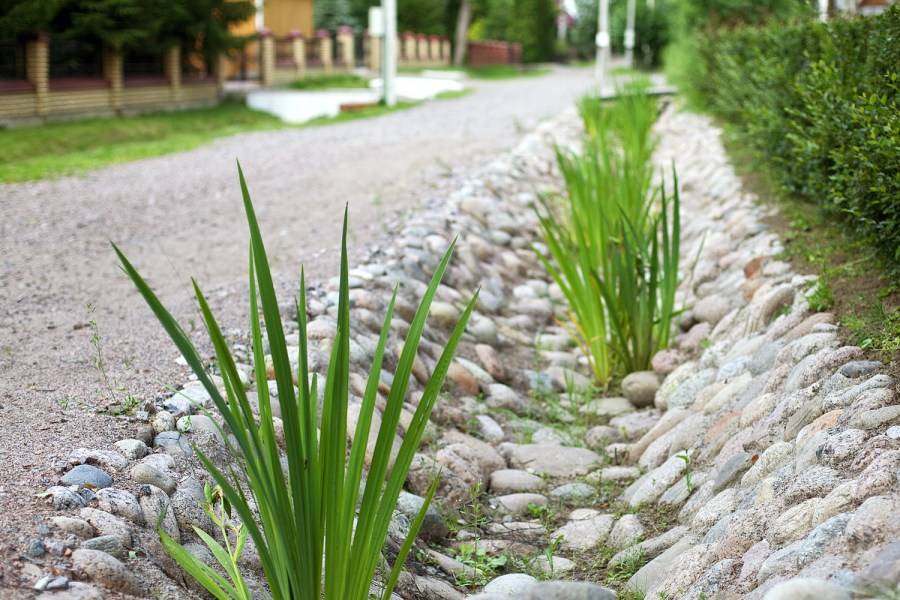

Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.

Вертикальный дренаж.

Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.

Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.

Предпосылки для организации дренирования

Дренаж – дорогостоящая система, даже если не приходится оплачивать услуги специалистов, и владелец участка готов выполнить все работы самостоятельно. Поэтому следует разобраться, насколько она вообще нужна.

Необходимость в устройстве системы невозможно определить «на глазок», ведь близко к поверхности могут залегать грунтовые воды, что становится настоящей проблемой лишь во время паводков или сильных дождей.

Дренажная система предназначена для сбора и отвода грунтовой воды, скапливающейся в верхних слоях из-за низких фильтрационных качеств пород.

• Дренажная труба в гравийной засыпке

• Гофрированная дренажная труба

• Гравийная засыпка – составляющая дренажа

• Использование геотекстиля в дренажной системе

• Соблюдение уклона при устройстве дренажа

• Глубина прокладки дренажной системы

• Обозначение дренажной системы на участке

• Дренажная и канализационная труба в одной траншее

Многие участки расположены в низинах. Переувлажненная почва становится причиной гниения корней, что создает множество трудностей при уходе за огородом и садом. Растения нередко поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажном грунте, а урожай сгнивает на корню.

Плотные глинистые грунтовые породы плохо поглощают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно влияют на строения: разрушают стройматериалы, провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размывание массива фундаментов, цоколей. В результате постройки служат гораздо меньше, чем могли бы.

Строительство закрытого дренажа

Системы открытого дренажа предназначены для сбора и отвода дождевых, паводковых и талых вод, системы закрытого дренажа – для защиты подземных конструкций от грунтовой воды.

Определить, нужен ли дренаж на участке, можно по нескольким признакам:

• Рельеф местности. Участки, расположенные в низинах и на крутых склонах, нуждаются в системе водоотведения. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи. Равнинная местность удобна для строительства, но на ней могут появляться и подолгу оставаться лужи. Это явный признак, что вода плохо впитывается в грунт. По всей территории участка следует обустроить дренажную систему.
• Подгнивание корневой системы растений. Если на огородах, клумбах и газонах остается лишняя жидкость, растения выпревают и болеют.
• Влаголюбивые растения. Если на участке растет один или несколько видов влаголюбивых растений, это явно указывает на переувлажненность почвы.
• Затопление подвалов и погребов. Очевидный «симптом» необходимости прокладки дренажа – затопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения. Если специалисты определили, что на участке высокий УГВ, или к подобным заключениям можно прийти во время земляных работ, следует позаботиться о дренаже грунта.

Правильная укладка дренажных труб на участке – единственный способ недорого и эффективно избавиться от избытка воды.

Если обратиться в специализированную фирму, система обойдется существенно дороже. Лучше разобраться в особенностях обустройства дренажа и все сделать самостоятельно.

Для сооружения дренажной системы своими руками потребуется перфорированная гофра или жесткая пластиковая труба с щелевидными или круглыми отверстиями, просверлить или прорезать которые можно своими руками. Нужна будет гравийная засыпка и геотекстиль.

Фильтрующий слой

Основное требование к трубам дренажным перфорированным – это долгосрочная их эксплуатация. Свои 50 лет, как гарантируют производители, они прослужат. Но есть определенная опасность, от которой их спасает фильтрующий слой. Это заиливание дренажной системы. Частички грунта проникают в трубопроводы, где образуют отложения и пробки, которые перекрывают сток воды. Если такое произошло, то дренаж приходиться чистить.

Схема расположения всех элементов дренажа

Чтобы этого не произошло, в процессе монтажа поверх трубной системы укладывается фильтрующий слой. Он может быть изготовлен из щебня или из тканевых материалов, к примеру, из геотекстиля, полимерной мембраны, кокосового наполнителя и других натуральных компонентов. Использование каждого вида фильтрующей поверхности зависит от того, какой грунт находится на участке.

• В щебеночный грунт лучше всего укладывать жесткие перфорированные дренажные трубы. Здесь же надо делать щебеночную или гравийную подсыпку.
• В глинистый можно уложить гофрированные или жесткие гладкие трубы без фильтрационного тканевого слоя. Просто дренаж засыпается щебенкой. В некоторых случаях специалисты рекомендуют укладывать трубы с кокосовым фильтром.
• В песчаный нужны трубы только с геотекстилем. Этот нетканый материал является стопроцентной защитой от даже самых маленьких песчинок. При этом он прекрасно пропускает через себя воду. В дополнение такой дренаж обязательно засыпается щебнем.

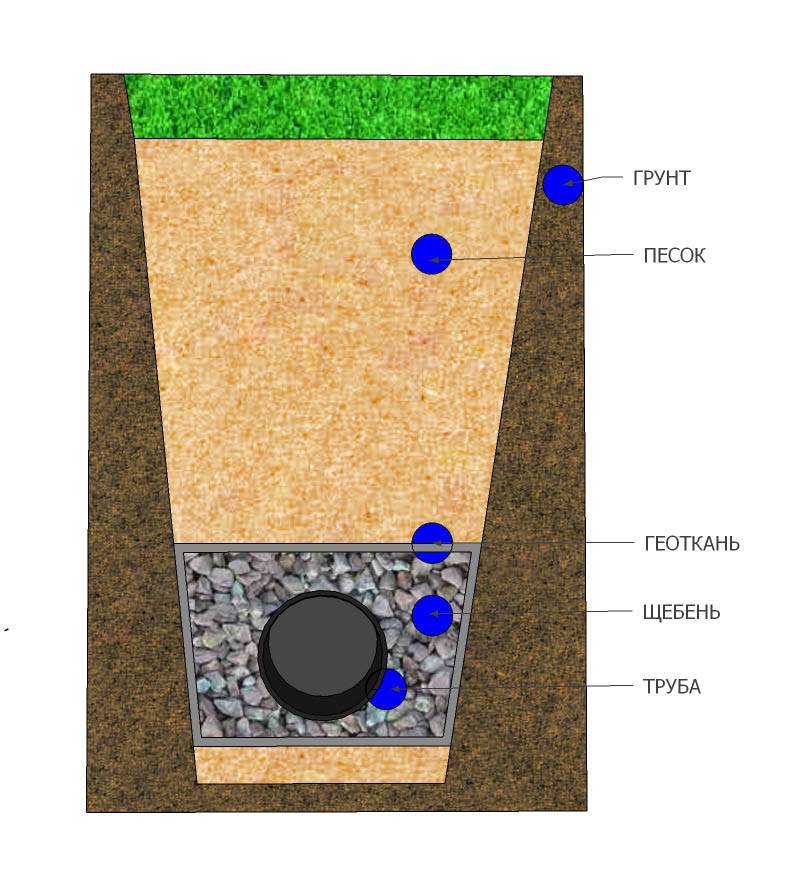

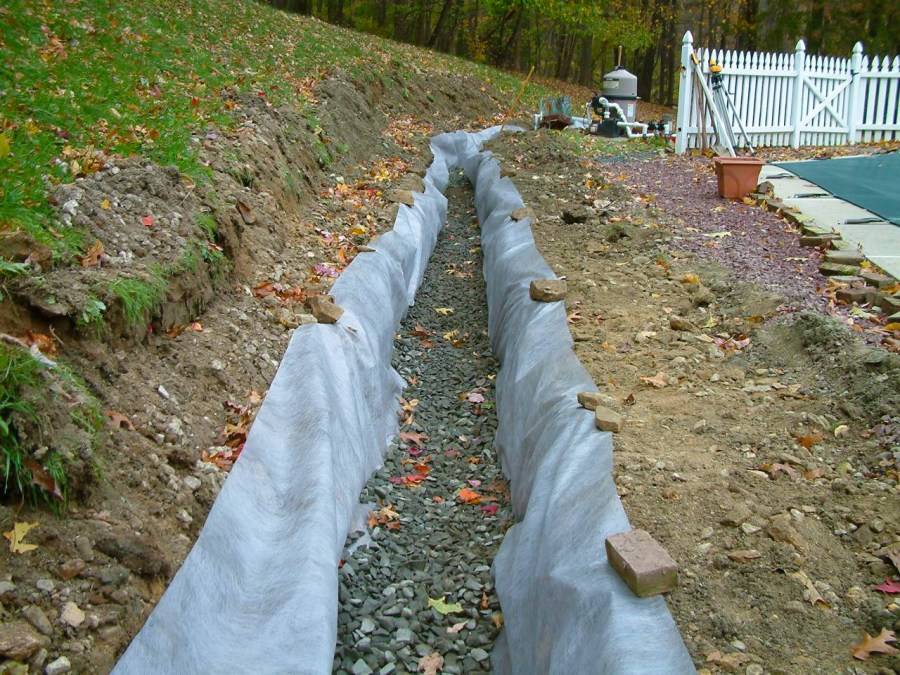

Дренаж со щебнем в геотекстиле

Такое разделение по назначению является рекомендательным. Идеально – использовать трубы с фильтрующим слоем в независимости от типа грунта на участке. Это гарантия долгосрочной и беспроблемной работы дренажной системы.

При этом тот же геотекстиль можно укладывать по месту монтажа трубопровода, а можно приобрести готовые трубы, уже обернутые нетканым материалом. При кажущейся простоте второго варианта, первый используется не реже. У двух видов разный подход к закладке фильтрующих слоев.

1. В траншею на песчаную подушку укладывается геотекстиль. Поверх засыпается слой щебня, на него монтируется труба дренажная гофрированная или гладкая, далее производится поверх и с боков подсыпка щебнем. После чего геотекстилем обертываются все уложенные слои с трубой. И уже сверху засыпается грунт.
2. В траншею засыпается щебень, на него укладывается труба, обернутая фильтрующим материалом, сверху и с боков засыпается еще щебень. Далее производится полная засыпка траншеи грунтом.

В принципе, у каждого слоя свои функции. Щебеночный задерживает крупные частицы грунта, геотекстильный мелкие.

Дренажная труба в геотекстиле, засыпанная щебнем

Технические характеристики

Материалом для изготовления отрезков трубопровода служат:

• полиэтилен (ПНД, ПВД);
• полипропилен;
• поливинилхлорид.

Раньше применяли асбестоцементные и керамические изделия, но сейчас используют полимерные варианты перфорированных труб. Они легче, проще в монтаже, дешевле и более устойчивы к негативным внешним воздействиям. При своем малом весе они обладают высокими характеристиками жесткости, которые придают им специальные ребра, способствующие равномерному распределению нагрузки даже на большой глубине.

Полимерные трубы бывают однослойными или двухслойными, чаще всего с гофрированной поверхностью. При небольшой толщине стенок они не утрачивают жесткость. Именно по этой причине даже изделия большого сечения обладают сравнительно небольшой массой, что значительно облегчает установку.

У трубопроводов из двух слоев внутренняя поверхность делается гладкой, что позволяет мусору перемещаться и снижает возможность засорения системы. Модели, выполненные в один слой, имеют гофру внутри и снаружи. Они гибче, поэтому подходят для создания дренажа близ строений.

Благодаря повышенной жесткости проведение двухслойных трубных изделий может производиться на глубину до 6 метров. Однослойные трубы имеют ограничение до двух метров.

Перфорируют трубы полностью или частично. В первом случае отверстия располагаются на расстоянии в 60 градусов по окружности, соответственно по сечению расположено по 6 перфорационных отверстий в 1,3 мм. В отношении частичной перфорации предусмотрено всего лишь три отверстия по окружности изделия, что способствует более быстрому отведению сточной воды.

Трубы производятся шести и двенадцатиметровой длины либо в рулонах. Трубопроводы различают и по величине сечения. Типоразмеры – 110, 160, 200 мм. Для приусадебных участков рекомендованы модели диаметром 110 мм.
