Правила установки канализационного патрубка

Достоинства и технические характеристики пластиковых компенсаторов

Полипропиленовые компенсаторы для канализационных труб используются чаще всего. Их популярность объясняется целым рядом достоинств.

Преимущества труб из полипропилена

Особенности полипропиленовых переходников:

• длительный срок эксплуатации: средний срок службы изделий составляет 30–40 лет;
• малая масса: благодаря этому трудозатраты при монтаже компенсатора невелики;
• легкая установка, похожая на сборку конструктора;
• стойкость к агрессивным химически веществам и температурным перепадам;
• материал не подвержен коррозии;
• благодаря гладкости внутренних стенок, на них очень медленно нарастают отложения;
• материал экологичен, что подтверждается гигиеническими сертификатами;
• такие компенсаторы стоят недорого.

Технические характеристики полипропиленовых изделий:

• общая длина — 28 см;
• наружный диаметр раструба — 11,5 см;
• внутреннее сечение раструба — 11 см;
• толщина стенок — 3,2 мм;
• предел продолжительных рабочих температур — +95 градусов;
• давление в сети, в которой эксплуатируется компенсатор — без напора;
• окраска — бледно-серая;
• транспортируемая среда — канализационные стоки;
• гарантийный срок службы — 24 месяца;
• декларируемая продолжительность эксплуатации —50 лет.

Способ врезки

Монтаж муфты во время первичной сборки системы никаких вопросов не вызывает. Единственным условием станет размещение раструба навстречу потоку (на стояке он направлен вверх, на лежаке — по направлению от стояка). Это важный момент, так как обратное положение соединительного элемента создает опасность возникновения постоянного засора.

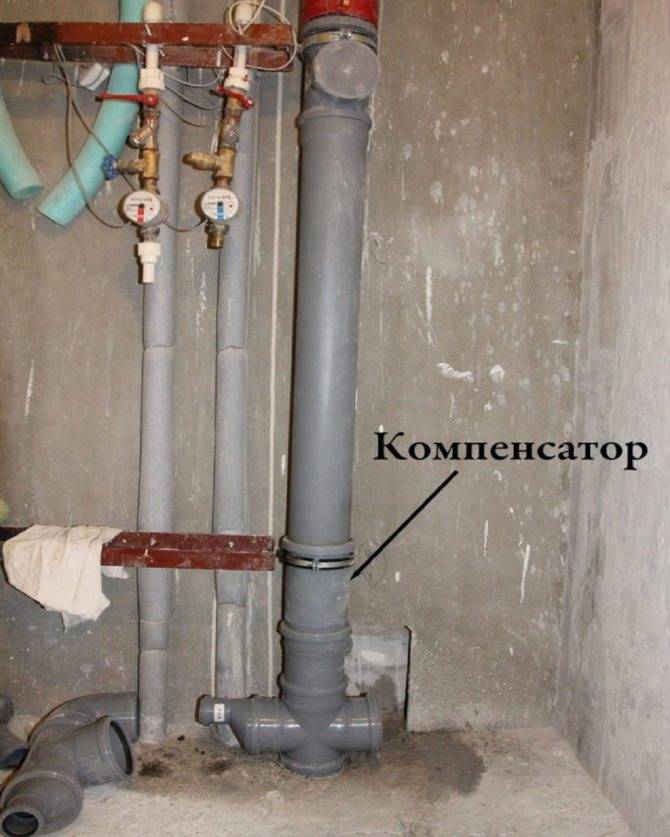

Рассмотрим‚ как поставить компенсатор на канализацию, если она уже собрана и запущена в эксплуатацию. Порядок действий:

• в месте установки фитинга болгаркой вырезают участок трубы. Его размер должен быть на 10 см меньше полной длины компенсатора. Обычно разрезают только в одном месте, второй конец вынимают из тройника. Это лучший вариант;
• край обрезанного трубопровода очищают от заусенцев, обрабатывают наждачной бумагой;
• раструб муфты одевают на свободный конец трубы и смещают вверх так, чтобы нижнюю часть можно было вставить в раструб тройника. Смещают фитинг вниз до упора, соединяя его внутренний элемент с тройником.

Некоторые источники рекомендуют перед установкой нанести на внутренние поверхности раструбов силиконовый герметик. Если компенсатор идет слишком туго, можно нанести на трубу немного жидкого мыла или шампуня — работа пойдет намного легче. Перед началом монтажа необходимо оповестить соседей о времени и характере работ, чтобы они не пользовались канализацией. Иначе все стоки окажутся на полу и придется производить генеральную уборку помещений.

Что это такое

Компенсаторы для канализационных труб — это фитинги, предназначенные для изменения в небольших пределах длины участка сети. Чаще всего они используются на линиях, собранных из ПВХ. Этот материал показывает самый большой коэффициент температурного расширения. При сливе горячей воды, длина труб увеличивается, а при охлаждении — уменьшается. Компенсатор принимает на себя эти изменения, сохраняя в целости соединения и элементы стояка. Это основная, но не единственная задача, которую решает муфта. Есть у нее и другие полезные возможности:

• она позволяет изменить положение тройника относительно вертикальных и горизонтальных частей системы. Во время ремонта уровень пола часто меняется (укладка плитки, заливка выравнивающей стяжки и т.д.), из-за чего высота унитаза, ванны, душевой кабины и других видов сантехники меняется. Для подключения к системе приходится менять высоту установки тройника, что легко сделать, если есть компенсатор;
• замена частей стояка представляет собой сложную задачу, особенно в многоквартирных домах. С муфтой процедура сокращается до нескольких минут;
• упрощается переход с одного диаметра трубопровода на другой.

Как правило, на вертикальной части квартирной части системы устанавливают компенсатор для канализации ПВХ D 110, для чего нужен стояк такого же диаметра. Муфта представляет собой прямой отрезок трубы, одна часть которого является раструбом с резиновым уплотнителем, а другая — соединительный элемент для установки внутрь раструба. По сути, это укороченный отрезок прямой трубы, но его соединительный элемент имеет большую глубину, продолжаясь до самого начала узкой (внутренней) части. Это позволяет поглощать излишки длины при нагреве, или отдавать некоторую часть при сильном охлаждении.

Иногда компенсатор канализации путают с проходной, или ремонтной муфтой. Отличие этого фитинга от компенсатора в устройстве соединительного элемента — первый имеет два раструба с обеих сторон, второй оснащен только одним расширением. Это принципиальный момент, поскольку ремонтная муфта может скользить по стояку, смещаясь на любое расстояние (пока не упрется в раструб или тройник). Компенсатор имеет стационарную позицию, устанавливается раструбом вверх. Он способен смещаться вверх лишь на глубину раструба.

Компенсатор и его виды

По определению компенсатор – прибор для компенсации линейных удлинений системы труб. Каждый материал имеет индивидуальные показатели линейных расширений, поэтому компенсатор нужен не для каждой магистрали труб. Актуальность элемента повышается в случае наличия канализационной системы, запрятанной в стяжку, стену. По внешнему виду элемент представляет собой гофрированный патрубок, оснащенный с обеих сторон фланцами соединительными.

Канализационный компенсатор пластиковый показан для ремонта/замены стояка ПВХ труб без демонтажа всей системы. Представляя собой кусок изогнутой формы, компенсатор имеет сечение одинаковое с элементами магистрали и вставляется посредством вырезывания куска и вплавления компенсатора паяльной лампой.

Часто установка элемента требуется для ремонта ванной или туалетной комнаты, когда перепады уровня пола требуют подъема или опускания крестовины на стояке для обустройства угла отвода стоков в канализацию.

Особенности монтажа ПВХ фитингов для канализации

Для правильного монтажа канализационной конструкции своими руками необходимо ознакомиться с особенностями использования отдельных элементов, а также с правилами монтажа. Существует несколько полезных советов, благодаря которым можно избежать проблем при прокладке этой коммуникации. Рассмотрим их:

• трубы из поливинилхлорида необходимо резать специальной ножовкой (по металлу). Желательно, чтобы зубцы на полотне были мелкими. Это необходимо для того, чтобы получить максимально ровный срез, без торчащих пластиковых кусков;
• после нарезки труб на сегменты необходимого размера рекомендуется провести обработку их торцов. Торцы не должны иметь заусенцев, быть шероховатыми. Для этого можно использовать наждачную бумагу. Подготовка торцов поспособствует более плотной усадке фитинга. Кроме этого, в процессе эксплуатации, хорошо зачищенные детали минимизируют риск протечки;
• торцы при зачистке не должны быть влажными;

Стыки труб с фитингами не должны иметь никаких пустот. Если пустоты присутствуют, рекомендуется обработать их герметизационным составом, чтобы избежать протекания проблемного участка во время эксплуатации.

Поэтапный монтаж соединительного фитинга, который имеет в своём составе уплотнительное резиновое кольцо, таков:

1. В первую очередь соединительное приспособление необходимо зачистить от пыли.
2. Нужно убедиться в том, что резиновое уплотнительное кольцо расположено правильно.
3. На третьем этапе рекомендуется воспользоваться маркером. Он понадобится для того, чтобы отметить на ПВХ трубе глубину, на которую будет монтироваться соединительный элемент.
4. Затем на внутреннюю поверхность фитинга необходимо нанести герметизационный материал на основе силикона. Рекомендуется проводить эту работу аккуратно, так как лишний расход герметизационного материала отразится на финансовых затратах.
5. На последнем этапе необходимо состыковать канализационный фитинг с трубой. Стыковка производится по ранее отмеченной маркером линии.

Работа с фитингами ПВХ не отличается сложностью, но все действия нужно производить аккуратно, особенно с клеевыми деталями.

Устройство канализации — это ответственное мероприятие, от которого зависит уровень комфорта проживания в частном доме или квартире и посещения административных зданий. Наиболее востребованной деталью при обслуживании канализационного трубопровода является компенсационный патрубок.

Особенности монтажа компенсирующих устройств

Любые монтажные операции на участках теплотрасс проводятся строго по проекту. В этом документе точно указаны места установки компенсаторов. Изменять их самовольно нельзя. Любые дополнения или отклонения от проекта приведут к непоправимым последствиям.

Соединение компенсаторов к трубопроводам осуществляется сваркой или фланцами. При использовании полипропиленовых изделий – пайкой или сваркой.

Перед тем как провести крепление, стыки между концами труб и компенсаторов выставляются по одной оси. Нельзя допустить даже самое малое смещение. Оно приведет к увеличению поперечных нагрузок именно в неправильно проведенном стыке.

Все работы проводятся в процессе монтажа трубопровода. Существуют некоторые требования:

• под сальниковый вид обязательно устанавливается опора;
• под сильфонный вид нельзя монтировать подвесные опорные конструкции;
• монтаж проводиться только на горизонтальных и вертикальных участках;
• сам компенсатор устанавливается на горизонтальном участке трубопровода так, чтобы его стрелка на корпусе указывала движение теплоносителя;
• если монтаж проводится на вертикальном участке, то установка производится стрелкой вниз независимо от направления движения горячей воды.

Компенсирующие устройства ремонту не подлежат. Их можно только заменить на новые.

Компенсаторы играют важную роль в эффективной работе трубопроводов теплотрасс разного вида и назначения. Сегодня без них ни одна трубная магистраль, по которой движутся жидкости и газы под высоким давлением и с повышенной температурой, не эксплуатируется.

Также рекомендуем посмотреть подборку видео, которые закрепят знания и ответят на оставшиеся вопросы.

Сильфонные компенсаторы – виды.

Компенсатор Козлова – изящное решение для отопления и водоснабжения.

• https://trubanet.ru/truby-dlya-otopleniya/kompensatory-dlya-polipropilenovykh-trub-silfonnye-p-obraznye-kompensator-kozlova.html
• https://m-strana.ru/articles/kompensatory-dlya-truboprovodov
• https://iseptick.ru/truby-i-fitingi/polipropilenovye-truby/kompensatory-dlya-truboprovodov.html

Принцип работы канализационного насоса

Работа оборудования заключается в попадании сливной жидкости с продуктами отходов в резервуар. При достижении стоков определённого уровня в резервуаре устройства срабатывает механизм принудительной откачки (с помощью поплавка). Вслед за ним начинает функционировать измельчитель, который дробит на мелкие части крупные фракции канализационных отходов.

При эксплуатации насоса в помещении отсутствуют неприятные запахи. Это обусловлено герметичностью корпуса, наличием обратного клапана и угольного фильтра.

Дополнительного обслуживания агрегат не требует. Вполне достаточно промывать периодически резервуар.

Нюансы, возникающие при эксплуатации

Как и любое другое оборудование, насос имеет некоторые несовершенства, основным из которых является зависимость от бесперебойного электропитания.

Преимущества использования ПВХ фитингов

Фитинги из ПВХ для канализации имеют множество преимуществ, которые отличают их от других материалов:

• малый вес. Это преимущество считается одним из главных, так как небольшой вес фасонных элементов из поливинилхлорида обеспечивает скоростной монтаж канализационной конструкции без особых затрат. Установку поливинилхлоридных изделий можно выполнить в одиночку. Малый вес этих приспособлений упрощает их транспортировку;
• долгий эксплуатационный срок. Срок годности таких изделий, как правило, составляет не меньше 30 лет (в некоторых случаях больше);
• высокий показатель устойчивости к губительным коррозийным воздействиям;
• резистентность к воздействию агрессивных химических соединений;
• высокий коэффициент влагостойкости;
• гладкие внутренние стенки. Благодаря идеально гладким внутренним стенкам изделия из поливинилхлорида не предрасположены к зарастанию из-за накопления солевых отложений;
• простота установки. Трудозатраты при монтаже канализационной системы с помощью соединительных ПВХ фитингов сводятся к минимуму. Канализационная конструкция такого рода монтируется наподобие конструктора (край первой трубы надевается на конец второй).
• возможность смонтировать конструкцию практически любой конфигурации.

Поливинилхлоридные изделия являются популярными и простыми в сборке и, кроме этого, имеют высокие эксплуатационные характеристики. Надёжность и длительный срок службы — это две основные гарантии, которые присущи изделиям из этого материала.

Трубные изделия из ПВХ легко собираются, так имеют раструбы, а герметичность обеспечивают резиновые уплотнители

Порядок врезки в канализацию

Для того чтобы установить компенсатор, необходимо в первую очередь правильно подобрать деталь. Так, надежный канализационный компенсатор должен отвечать требованиям трубопровода. Наиболее популярными моделями являются детали с сечением в 50 и 110 мм по внутреннему кругу. При этом толщина стенок такой детали должна быть не менее 3,2 мм. Общая длина раструба, как правило, составляет 280 мм.

Перед монтажом компенсационного патрубка следует посмотреть обучающее видео

Установка канализационного патрубка выполняется достаточно просто:

1. Сначала вырезается поврежденный участок трубопровода (например, с помощью ножовки по металлу), или труба обрезается в месте, где планируется установить патрубок.
2. Края обрезанной трубы обрабатываются наждачной шкуркой или напильником.
3. Затем на трубу натягивается отвод для компенсации, а нижняя сторона стояка обрабатывается герметиком.
4. В раструб трубы вставляется компенсатор, стояк закрепляется.

После ремонта специалисты советуют вводить систему в эксплуатацию, спустя 4-6 часов. При этом мастера рекомендуют выполнять разрезы труб инструментами с небольшими зубчиками. Герметизировать силиконом следует чистые и сухие участки стояка.

Компенсационный патрубок — это важная деталь, которая используется при обслуживании трубопроводов, транспортирующих фекальные отходы и водяные стоки внутри жилых и административных зданий, промышленных комплексов. Патрубок для канализации 110 обладает высокими техническими характеристиками и эксплуатационным сроком. Это простое устройство, которое легко монтируется в трубопровод.

Разновидности

Существует несколько разновидностей компенсационных муфт. Чаще всего встречается прямая модель с одним раструбом и внутренним элементом. Есть еще конструкции с фланцевым соединением, которые используются на линиях диаметром от 63 до 110 мм. Однако, эти детали годятся только для чугунных трубопроводов, оснащенных фланцевыми соединениями. На линиях из полимерных материалов используются детали с раструбными элементами. Примечательно, что для сварных трубопроводов использование компенсаторов такого типа становится бесполезным, так как принцип их действия основан на скольжении раструба по патрубку. В таких случаях нужны фланцевые или гофрированные фитинги.

Диаметры изделий соответствуют размерному ряду труб (для изделий из ПВХ это 50, 75, 110, 160 мм и т.д.). Чаще всего встречается компенсатор на стояке канализации, поэтому максимальным спросом пользуются фитинги диаметром 110 или 160 мм. Однако, иногда их устанавливают и на лежаках, длина которых слишком велика. Это позволяет производить замену отдельных узлов линии без полной разборки.

Рекомендуется выбирать компенсатор, изготовленный из того же материала, что и остальной трубопровод. Иначе возможно несоответствие размеров или другие проблемы. Толщина стенок у разных видов канализации отличается, поэтому наружный и внутренний диаметры элементов могут не совпадать. Кроме того, разница физических свойств создает значительные проблемы в работе системы. Исключением может стать участок соединения двух линий из разных материалов, но в этих местах обычно используют другие фитинги.

Монтаж внутренней канализации

Монтаж внутренней канализации – это ответственный и трудоемкий процесс, который необходимо производить с учетом СНиП. Правильная установка системы водоотвода является гарантией длительной и надежной работы системы.

Расчет внутренней канализации производят по формуле

V(H/d)1/2 ≥ K,

Начинать монтаж внутренней канализации лучше всего с самого трудоемкого процесса – укладки труб. Рекомендуется начинать прокладку трубопровода от сантехнических приборов до точки вывода системы наружу здания. В одноэтажных сооружениях канализационную разводку лучше производить под полом. В случае с двухэтажным домом, канализационные трубы должны проходить над полом верхнего этажа.

Рекомендации по выбору

При выборе сухого канализационного трапа рекомендуется обратить внимание на следующие моменты:

• Определиться с числом стояков. Для частного дома или квартиры следует выбирать затвор с условным проходом (ДУ) 50 мм.
• Изделие, имеющее горизонтальный выпуск, можно устанавливать в ограниченном пространстве. Его высота варьируется в диапазоне 6-10 см. Модели с вертикальным отводом требуют наличия 15-18 см. Перед монтажом стоит сделать замеры и выяснить, какой затвор подойдет для душевой в конкретном случае.
• Перед покупкой канализационного трапа рекомендуется проверить исправность всех его составляющих и функциональность устройства (вылив воду из бутылки).
• Уточнить размер изделия, исходя из объема стоков. Для душевой кабины достаточно приобрести трап со средними параметрами и хорошей пропускной способностью.

После выяснения технических характеристик слива можно обратить внимание на его внешний вид

Как врезать компенсационный патрубок?

Чтобы врезка компенсатора была правильной и качественной, следует:

принять во внимание толщину трубных стенок;
определить протяженность канализационной сети, чтобы просчитать уровень давления на соединяемые стыки.

Алгоритм врезки полиэтиленовых и полипропиленовых компенсаторов в стояк:

• сначала ножовкой по металлу вырезается участок трубопровода, к которому будет подсоединен компенсатор;
• края разреза обрабатываются напильником либо крупной наждачной шкуркой для снятия заусенец;
• далее на верхний конец стояка наносится силиконовый герметик (лучше, если это будет специальный сантехнический состав);
• после этого на обработанную сторону до упора натягивается компенсационный отвод;
• затем герметиком покрывается нижняя сторона стояка;
• далее в ее раструбе фиксируется соответствующий конец компенсатора;
• потом стояк закрепляется;
• после высыхания силикона систему можно эксплуатировать.

Компенсатор 110 мм для канализации из поливинилхлорида может монтироваться таким же методом, что и полиэтиленовые и полипропиленовые аналоги, то есть сопряжением элементов в раструбе.

Устанавливать поливинилхлоридные переходники довольно легко, для этого не нужна специальная подготовка. Некоторые советы по установке таких фитингов:

• пилить трубы лучше всего ножовкой с небольшими зубчиками, например, пилой по металлу, так на разрезах будет меньше заусенцев;
• шлифовать и герметизировать необходимо сухие и чистые стороны элементов;
• все появившиеся полости нужно забивать .

Компенсатор дает возможность ремонтировать канализационную систему без демонтажа ее значительных участков. Его пластиковые разновидности устанавливаются просто и быстро. Для такой работы не нужно обладать квалификацией сантехника.

предлагает компенсационные патрубки ПП по выгодным ценам в Москве. Они используются в безнапорных трубопроводах внутренних сетей канализации административных, производственных и жилых зданий и сооружений.

Основные характеристики патрубков:

• кольцевая жёсткость — SN 4;
• диаметр — 50, 110 мм;
• срок эксплуатации: 50 лет;
• тип присоединения: раструбный;
• конструктивные особенности: с уплотнительными кольцами;
• максимальная температура: 95 °С.

Изделия соответствуют отечественному ГОСТ и международным техническим стандартам. Доставка изделий может осуществляться в любой регион России.

Насос для унитаза

Домашний канализационный насос для туалета представляет собой коробку, размеры которой соответствуют размерам смывного бачка с измельчителем для попадающего в унитаз мусора.

Цвет корпуса подбирается под цвет унитаза. Когда производится слив, устройство, наполненное водой, начинает измельчать туалетную бумагу и прочие отходы с помощью лопастей. Но, с крупным мусором, например, средствами личной гигиены, оно справиться не может.

Такое устройство способно перекачивать сточные воды, температура которых находится в пределах от +35 до +50 градусов Цельсия. Многие модели имеют дополнительные отверстия для подключения душа или биде.

По указанной причине, температура воды играет важную роль при выборе устройства. Превышение данных значений может привести к выходу устройства из строя. Некоторые модели оснащены реле, которое отключает прибор через полчаса после перекачки горячей воды.

Помимо таких фекальных насосов, существуют также установки скрытого монтажа с измельчителями, которые используются в настенных унитазах. Они отличаются небольшими размерами, что позволяет спрятать их за гипсокартонной перегородкой.

Существуют модели, сочетающие в себе и унитаз, и насос. В подобных конструкция отсутствует сливной бачок. Его подключение осуществляется непосредственно к водопроводу и занимает мало места.

Установка канализационного насоса на унитаз

Существуют общие правила установки для большинства таких насосов.

Всегда следует ознакомиться и с инструкцией, прилагаемой к изделию. Итак, давайте начнем:

Насосный агрегат должен быть жестко закреплен на поверхности пола.
Канализационный насос необходимо подключить непосредственно к унитазу. Если необходимо установить унитаз с помощью патрубка, то его максимальная длина обычно указывается в инструкции. Для насосов Grundfos, например, это расстояние не должно превышать 150 мм.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона может отличаться у разных производителей и следует свериться с инструкцией по эксплуатации.
Для поворотных участков напорных труб лучше использовать отводы под углом 45º. Это снизит риск засорения напорной секции.
Правильный диаметр напорной канализации следует выбирать исходя из количества подключенных “источников”, т.е. если к насосу помимо унитаза подключены душевая кабина и умывальник, то для напорной канализации следует использовать трубу большего диаметра. Таблицы размеров труб включены в руководство по эксплуатации насоса

Также следует обратить внимание на максимальную мощность насосной установки, так как она должна успеть откачать все стоки. В противном случае возрастает риск поломки.
Если у вас вертикальная линия отвода, она ДОЛЖНА находиться выше по течению

Высота стояка зависит от расстояния до стояка общей канализации и диаметра напорной канализации.
Производители не допускают установку канализационных насосов в яме рядом с туалетом. Причина этого не была мне четко объяснена. Однако, чтобы сохранить гарантию, я рекомендую следовать этому пункту.

Особенности отводящего трубопровода

Компактные санитарные насосы для туалетов способны перекачивать сточные воды не только горизонтально, но и вертикально. Для вертикальных участков трубы стоит предусмотреть дренаж – если потребуется прочистить засор в ней, лучше, если сточные воды будут отводиться в определенное место, а не хаотично выливаться во время работы.

Высота вертикального участка отводящей трубы определяется с учетом минимального уклона горизонтальной части. У каждого производителя (иногда у каждой модели) свой минимальный уклон, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).

Необходимо соблюдать осторожность. В описании канализационных насосов указывается максимальная высота подъема сточных вод и максимальное расстояние их горизонтального перемещения

Например: 8 м вверх и 80 м по горизонтали. Однако это не означает, что, подняв трубу на 4 метра вверх, можно транспортировать жидкости еще на 80 метров по горизонтали. В этом случае – после четырехметрового подъема – длина горизонтального участка составит не более 40 метров. Причина: подъем на 1 метр вверх “отнимает” около 10 метров горизонтальной транспортировки

Это важно и стоит запомнить

Соединения

1. Чем отрезать пластиковую канализационную трубу?

И ПВХ, и полипропилен режутся обычной ножовкой. Однако куда лучший результат дает применение болгарки с режущим кругом: срез будет идеально ровным, без трещин и заусенцев.

Болгарка — идеальный инструмент для резки пластиковой канализации

1. Что делать, если труба не входит в раструб?

Снимите на ней наружную фаску. Это можно сделать той же болгаркой, напильником или острым ножом.

Обратите внимание на наружную фаску на конце трубы

Затем нанесите на наружную поверхность трубы и/или на резиновое кольцо в раструбе жидкое мыло или любую нейтральную смазку (крем для рук, вазелин и т.д.).

Нанесенная на соединяемые детали смазка уменьшит необходимое для сборки соединения усилие

При сборке соединения надежно зафиксируйте одну из деталей (хомутами или упором в стену).

1. Как подключить к канализационной гребенке обвязку ванны?

Косым тройником. Его боковой отвод должен направлять воду к стояку.

Слив ванны соединяется с отводом косого тройника

1. Умывальники и мойки тоже подключаются косыми тройниками?

Не обязательно. Для них нехарактерны залповые сбросы, поэтому можно использовать прямые уголки и тройники.

Отвод для умывальника выполнен прямым тройником

1. Почему пластиковая канализация начинает течь по соединениям и как предотвратить течи?

Причина в том, что при длительном отсутствии расхода воды через канализацию резиновые уплотнительные кольца высыхают и утрачивают эластичность. Чтобы предотвратить появление течей, собирайте раструбные соединения на силиконовом герметике.

Сборка на герметике исключит течи соединений

Рекомендуемый уклон канализационных труб

Уклон канализационных магистралей закладывается на этапе проектирования системы и выполняется в процессе монтажа. СНиП регулируются следующие положения:

1. Минимальный уклон трубы диаметром 50 мм составляет 0,03, то есть 3 см на каждый погонный метр канализационной магистрали.
2. Уклон трубы 100-110мм составляет 0,02 или иными словами 2 см на 1 погонный метр трубопровода.

Уклон измеряется с помощью специального прибора нивелира.

Наименьший уклон канализации зависит от диаметра водоотвода и наглядно представлен в таблице:

Диаметр труб, мм	Нормальный уклон	Наименьший уклон
50	0,035	0,025
100	0.02	0,012
150	0.01	0,007
200	0,008	0,003

Виды канализационных ПВХ фитингов

Все канализационные фитинги из поливинилхлорида подразделяются на два основных вида, в зависимости от того, где именно выполняется их монтаж:

• фитинги для внутренней канализации;
• для наружной канализационной коммуникации;

По методу соединения выделяют два основных типа фитингов из поливинилхлорида:

• посредством резинового уплотнительного элемента (прокладки);
• с помощью клея. В таком случае стыковка выполняется без использования уплотнительного кольца.

Почти все соединительные детали из поливинилхлорида, как правило, монтируются с использованием резинового уплотнителя. Это позволяет достичь необходимого уровня герметизации соединений.

Фитинги ПВХ для внутренних канализаций

Разновидности поливинилхлоридных фитингов для внутренней канализации, монтируемых при помощи резинового уплотнительного элемента:

• муфта. Соединительная деталь, которая изготавливается из ПВХ и используется для стыковки труб на ровном отрезке трубопровода. Существует две разновидности муфт для внутренних канализационных коммуникаций: с упором, полнопроходная (используемая при ремонте);
• редукция. Это соединительная деталь, которая применяется для организации переходов между трубами с различными показателями сечения. Кроме этого, она используется и для соединения труб из разных материалов (например, для стыковки ПВХ и чугуна);

Для монтажа системы используются разные виды фитингов, позволяющие менять направление системы, разветвлять ее, беспрепятственно осуществлять ремонт и профилактику во время эксплуатации

• ревизия. Оснащается крышкой и применяется в случае, если планируются очистительные мероприятия;
• тройник. Популярный фитинг, который используется для присоединения вспомогательной ветки к главной канализационной линии. Наиболее востребованы тройники, которые имеют следующие углы: 45, 90°;
• крестовина (с одной или двумя плоскостями). Соединительная деталь, для стыковки четырёх труб между собой. Канализационная крестовина может иметь различный диаметр патрубков, для стыковки труб с разными показателями сечения;
• заглушка. Используется для закупорки глухого участка канализационной коммуникации.
• отвод. Это приспособление, которое применяется для разветвления канализации под определённым углом. Как правило, эти углы составляют 30, 35 и 90°.

Фитинги ПВХ для наружной канализации

Для наружной канализационной сети применяются такие же фитинги, как и для внутренней, однако, существуют некоторые отличая в их строении. Стыковка таких изделий так же выполняется посредством резинового уплотнителя. Итак, рассмотрим виды фитингов для наружной канализации и их особенности:

• отвод. Отвод для наружной канализации отличается тем, что имеет большее разнообразие углов. С помощью такого соединительного элемента можно организовать разворот трубы на: 15, 30, 45, 67, 90°;
• отвод двухраструбный. Изделие, каждая сторона которого оснащается резиновыми уплотнительными элементами;
• муфта. В этом случае она представлена только одним видом;
• тройник. Отличается тем, что его угол всегда равен 90°. Тройник для наружной канализационной сети может быть трёхраструбным;

Фитинги для наружных систем имеют тот же принцип сборки, что и для внутренних, но некоторые детали имеют конструктивные отличия

• крестовина (одноплоскостная). Располагается всегда под прямым углом, как и тройник;
• обратный клапан. Такой фитинг монтируется на горизонтальную канализационную линию, уклон которой не превышает 2 сантиметра на метр;
• двухколенный сифон.

При монтаже наружной канализации очень важно правильно подобрать соединительные элементы. Это необходимо для организации разветвлений и выполнения нужного уклона системы

Фитинги, монтируемые с помощью клея

С помощью клея монтируются следующие виды фитингов:

• муфта;
• отвод, с помощью которого можно организовать поворот системы на 30, 45, 87, 90°.
• тройник, который монтируется на клей и обладает углами поворота, соответствующими аналогичному показателю у тройника для внутренней канализационной конструкции;

• редукции;
• ревизии;
• крестовина (двухплоскостная), которая имеет углы 45 и 90°;
• заглушка под клей;
• седёлка. Это специальное соединительное приспособление, которое применяется для врезки в главный стояк. Этот элемент может быть оснащён раструбом, расположенным под углом 90°.

Виды компенсаторов

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

• металл: сталь и чугун;
• формованный железобетон;
• асбестоцемент;
• керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

• он очень тяжелый;
• установка металлического трубопровода сложная и трудоемкая;
• стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

• полипропиленовые изделия;
• полиэтиленовые аналоги;
• поливинилхлоридные компенсаторы.

Широкий ассортимент полипропиленовых труб и канализационных компенсаторов представлен на сайте Агпайп.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.

Как выполняется прокладка канализационных труб – пошаговое руководство с примерами

Отработанная вода и отходы жизнедеятельности человека сначала транспортируются в магистрали, расположенные снаружи здания, а потом попадают в накопительные резервуары или септики.

Для этого можно использовать трубную продукцию, произведенную из разного сырья. Совсем недавно для создания внешней канализационной магистрали в собственном доме использовались чугунные трубопроводы. На сегодняшний день все изменилось, и наружная прокладка труб канализации осуществляется из полимерной трубной продукции.

Причиной стала недолговечность чугуна в сравнении с пластиком, а кроме того продукция из этого сплава имеет большой вес и для монтажа потребуется спецтехника.
