Строительство теплицы
Подготовка чертежей
Перед тем как изготовить теплицу из профильной трубы, следует подготовить чертежи. Как уже было сказано выше, предварительно необходимо определиться с типом конструкции и ее размерами.
Выбор места
После того как все нюансы будущей конструкции будут определены и занесены на бумагу, необходимо выбрать место для теплицы
В первую очередь нужно обращать внимание на освещенность участка на протяжении дня. Теплицы не возводят возле высокорослых деревьев, которые дают много тени. Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу
Если теплица будет функционировать и в зимнее время, то лучше ее установить возле жилого дома, что позволит сократить затраты на обогрев, так как можно будет использовать один агрегат для прогрева и подачи теплоносителя в дом и теплицу.
Профильная труба 20х20 мм
Материал
Для изготовления теплицы понадобятся следующие материалы:
Профильные трубы сечением 40х20 мм | Для рам каркаса. |
Профильные трубы сечением 20х20 мм | Подойдут для связки между рамами. |
Покрытие | Пленка либо поликарбонат. |
Цемент и песок | Для заливки фундамента. |
Фундамент
Изготовление теплицы начинается с устройства фундамента. Вариантов может быть очень много, так как для этого можно использовать любой подходящий материал. Далее рассмотрим простой и распространенный вариант – мелкий бетонный фундамент, глубиной на один штык лопаты.
Площадка под теплицу
Итак, конструкция выполняется следующим образом:
- В первую очередь разравнивается площадка, на которой будет устанавливаться теплица.
- Далее вырывается траншея глубиной и шириной в штык лопаты.
- Затем вдоль траншеи закладываются анкера, к которым будут крепиться профильные трубы.
- После установки анкеров, траншея заливается бетоном.
После завершения этой работы, строительство нужно прекратить, пока полностью не застынет бетон. Обычно на это требуется 28 дней.
Монтаж каркаса
Теперь, когда основание готово, рассмотрим, как сварить теплицу из металлических профильных труб. Начинать работу нужно с нарезки деталей, в соответствии с чертежом, чтобы дальнейшая работа заключалась только в сборке. Для удобства, отрезки нужно пронумеровать.
Инструкция по монтажу конструкции выглядит следующим образом:
К закладным деталям в первую очередь приваривается труба сечением 40х20 мм.
Чтобы не допустить перекосов рамы, сборку основных узлов следует выполнять на плотной и гладкой площадке.
Далее к основанию привариваются вертикальные стойки, положение которых необходимо проверить вертикальным уровнем. Для точного совпадения с вертикалью, стойки фиксируют раскосыми уголками, которые привариваются к горизонтальной трубе фундамента
Если рама будет обшиваться поликарбонатом, то шаг стоек подбирается в соответствии с шириной листа.
Соединить все стойки следует трубами диаметром 40х20 мм, которые должны располагаться горизонтально, параллельно трубам основания.
Для придания раме большей прочности, стойки нужно дополнительно скрепить поперечинами.
Важной несущей частью является торцевая рама. В ней необходимо выполнить дверной проем и проем для форточки. Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.
Для дверного проема нужно использовать трубу сечением 40х20 мм, форточка же выполняется из трубы сечением 20х20 мм.
Отрезки проемов нужно выварить заподлицо с основной рамой. Благодаря такому соединению, можно будет покрыть конструкцию ровным слоем поликарбоната, без морщин и неровностей.
Завершающим этапом монтажа рамы является установка стропильной системы. Как правило, треугольники свариваются на земле, после чего фиксируются на раме. Если теплица небольшая, то раму кровли можно полностью выполнить на земле, после чего установить ее на основную раму конструкции и приварить.
На этом основная часть работы завершена. Осталось выполнить рамы двери и форточки, после чего прикрепить их к стойкам проемов при помощи навесов.

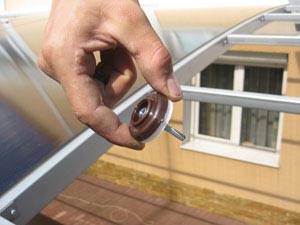

На фото – крепеж для листов поликарбоната
Обшивка
Крепление листов поликарбоната осуществляется саморезами с термошайбой. Листы крепятся встык друг к другу, после чего стыки промазываются силиконовым герметиком.
После полной обшивки изделия, на конек крыши следует прикрепить профиль металлочерепицы. В последнюю очередь поликарбонатом обшивается рама двери и форточки.
На этом изготовление теплицы завершено. Осталось только удобрить почву, после чего можно приступать к посадке культур.
Возведение гаража
Строительство начинается с работ нулевого цикла и закладки фундамента, после чего происходит сборка каркаса из труб. Их можно соединять с помощью сварки или с крепёжных элементов. Перед возведением фундамента следует сделать разметку местности, предварительно освободив её от мусора, веток и растительности. По периметру устанавливаются клинья, на которые натягивается шпагатная нить для разметки фундамента.
Особенности закладки фундамента
Самый простой и недорогой тип фундамента для гаражей – плитный или свайный. Вместо металлических стержней можно соорудить колонны из шлакоблоков. Для этого на углах разметки выкапываются ямы глубиной около 1 м, в которые закладываются шлакоблоки.
Перед этим необходимо насыпать в яму песок и щебень, плотно утрамбовать их – это нужно, чтобы фундамент впоследствии не дал просадку и гараж не перекосился. Опорные столбы должны возвышаться на высоту одного шлакоблока.
Каркас
Сооружение каркаса – наиболее ответственный этап строительства гаража. Удобнее и целесообразнее собирать его непосредственно на фундаменте.
- Из двух длинных и двух коротких труб сооружается нижняя обвязка, которая крепится к фундаменту с помощью анкерных болтов.
- Вертикальные профили устанавливаются сначала по углам, затем соединяются горизонтальными элементами.
- После этого устанавливается верхняя обвязка.
- По завершению установки первичного прямоугольного каркаса можно установить рёбра жёсткости и диагональные крепления (укосины).
- В верхней части конструкции крепятся фермы кровли.
Ворота
При желании можно соорудить простые распашные ворота из того же материала, что и стены – профилированного оцинкованного или окрашенного листа. Для этого необходимо предусмотреть специальные фурнитурные элементы – петли.
Перед установкой створок из профлиста необходимо сварить специальную раму из труб в виде двух прямоугольников по высоте гаража и в половину его ширины. На раму крепятся профнастил и укрепляется диагональными рёбрами жёсткости. Рама устанавливается на петли, которые крепятся к стенкам профиля саморезами.
Обшивка и кровля
Кровля сооружается на основе ферм, которые свариваются или соединяются с помощью болтов на земле, затем устанавливаются на верхнюю обвязку гаража. Кровля может быть двускатной или односкатной. Плоскую делать нежелательно, т.к. зимой она будет подвергаться большой нагрузке из-за снега.
И стены, и кровля обшиваются профилированным листом, о котором шла речь выше. Это делается с помощью специальных крепёжных изделий – болтов и саморезов, которые вкручиваются гаечным ключом вручную.
Как утеплить гараж
Утепление целесообразно делать с внутренней стороны. Сверху на стены с помощью строительного степлера крепится гидроизоляция из полиэтиленовой плёнки. Далее устанавливают обрешётку по периметру стен (можно взять тонкие деревянные рейки). На неё крепится теплоизоляционный материал – рулонная минеральная вата, полистирол или пенопласт с помощью шуруповёрта или степлера. На утеплитель снова устанавливается гидроизоляция, а затем – финишная обшивка стен на основе ДСП, фанеры или пластика.
Создание конструкции постройки
Пошаговая инструкция
Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.
Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.
Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.
Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100×100 или 60×60 мм.
Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.
Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.
На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.
Подобный алгоритм сборки самый простой и удобный.
Видео демонстрирует процесс постройки дома на металлокаркасе:
Сборка элементов кровли
Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.
Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.
Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.
Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.
Проведение электропроводки
В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.
Открытая проводка укладывается обычным способом, с использованием специальных каналов.
Установка скрытой проводки имеет в каркасном доме свои особенности.
Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.
Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.
Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.
Фото готового результата
Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.
Как рассчитать необходимое количество материалов
Поэтому начнем с рассмотрения алгоритма расчетов материала.
Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.
Сюда входит вес:
- Самого каркаса.
- Перекрытий.
- Обшивочного материала.
- Мебели и оборудования, находящихся в доме.
Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.
Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.
Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.
Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.
Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.
На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.
В итоге получают комплект готовых рабочих чертежей.
В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.
Сборка каркаса
Детали, изготовленные на заводе с особой точностью, маркируются в соответствии со схемой сборки «скелета». Строительство дома из металлокаркаса облегчается тем, что каждый элемент и отверстие строго соответствуют утверждённому проекту. Для сборки прочного каркаса постройки не требуется особых умений и сложных инструментов: не нужно ничего отмерять, обрезать, подгонять.
Малоэтажные частные металлокаркасныедома обычно собираются бригадой из 3-5 человек.Болтовыми соединениями из вертикальных стоек и горизонтальных ригелей собираются поперечные рамы, которые устанавливаются на фундамент. Расчётную прочность строению придают закреплённые на рамах связи и растяжки. Затем монтируются стеновые и кровельные прогоны, обрамления под двери и окна. Собранный несущий каркас заполняется утеплителем и облицовывается.
Стоимость 1 м 2 в многоэтажном металлокаркасном доме снижается примерно на 20-30%, а скорость возведения жилого объекта раза в 3 быстрее. Строительство домов из металлокаркаса с высокими теплосберегающими показателями дает возможность применять экономичную технологию ЛСТК в холодных регионах Крайнего Севера.
Виды каркасных домов
Основной классификацией каркасных домов, является разделение домов по материалу из которого возведен каркас дома. По данному критерию каркасные дома разделяют на три вида:
- Дома с деревянным каркасом
- Дома с металлическим каркасом
- Дома с комбинированным каркасом ( совмещение металлического, деревянного каркаса с каменными и иными технологиями строительства)
Деревянный каркас дома
Это самый распространённый вид каркаса. Является основоположником и прародителем каркасного строительства.
Весь каркас и конструктив дома выполняется исключительно из пиломатериалов разной формации и видов. На практике, в частности в странах с русско-язычным населением, вопреки требованиям технологии используется древесина разной влажности от камерной до естественной. Что противоречит технологичным требованиям. Рекомендуется использовать дерево камерной сушки.
деревянный каркас дома
Монтаж и сборка каркаса осуществляется как с использованием саморезов и шурупов по дереву в качестве основного крепежного элемента, так и путем гвоздевого крепления. Сборка выполняется с соблюдением системы диагональных раскосов. Этот принцип делает конструкцию максимально прочной и устойчивой к сильному ветру и возможной сейсмической активности.
Деревянный каркас можно возводить на любом типе фундамента от свайного до железо-бетонного. Особая легкость дома не требует массивного и тяжелого основания, что значительно облегчает работу и снижает затраты на строительство. С практической точки зрения, желательно возводить деревянный каркас на прочном фундаменте, который не имеет амортизационных свойств, например деревянное основание на сваях. Поскольку силовое воздействие на деревянное основание дома может вызывать вибрацию по всему строению. Что не будет создавать комфортные ощущения у жильцов дома.
Основными недостатками деревянного каркаса является чувствительность к изменениям влажности, дерево хорошо впитывает влагу, привлекательно для насекомых и грызунов, а так же слабая огнестойкость. Данные недостатки сводятся к минимуму путем использования специальных средств обработки и защиты.
каркасный дом из стального профиля
Стальной (металлический) каркас дома
Различают два типа металлических каркасов дома:
- Лёгкий каркас из оцинкованного металлопрофиля
- Тяжелый каркас из металлопроката черного метала
Сокращенно в строительстве, технология легкого каркасного строительства, на базе металлоконструкций называется сокращенно ЛСТК. Аббревиатура ЛСТК означает- Легкие Стальные Тонкостенные Конструкции. Технология достаточно востребована в Европейских странах и Японии.
В качестве материала для монтажа каркаса используется легкие оцинкованные профиля различной марки, это стоечные и направляюще профиля, уголки, крабы , пластины и прочие разновидности металлических элементов. Толщина таких профилей от 1 до 2 мм, что значительно облегчает дом. Крепление составных частей каркаса осуществляется путем скручивания саморезами по металлу. Отдельно монтируются отдельные части каркаса дома, после чего устанавливаются согласно проекту в единый конструктив.
оцинкованный каркас дома
Плюсы оцинкованного каркаса:
- подобный металлический каркас более чем в два раза легче деревянного каркаса. Хорошо подходит для слабого грунта и фундамента.
- высокопрочный
- не дает усушки и не деформируется
- огнестойкий и не интересен насекомым
- возможно монтировать в любое время года, без потери прочностных характеристик, гарантийный срок службы более 100 лет
Минусы оцинкованного каркаса:
- дороже деревянного каркаса
- сложность и длительность монтажа
Каркас из металлопроката черного металла.
Наименее распространенная технология, характеризующаяся запретностью, трудоёмкостью и общей тяжестью все конструкции. Практически не используется. Кроме легких оцинкованных профилей, металлический каркас монтируют так же из тяжелого металлопроката. Это уголки, швеллера выполненные из черного металла, толщиной от 2 мм и более. Возведение подобного каркаса более трудоемкий и долгий процесс. Конструкция будет более тяжелой в отличие от описанных выше. Монтаж такого каркаса осуществляется путем сварки.
каркас из металлопроката
Варианты соединения отдельных каркасных элементов
Чтобы возвести дом, можно воспользоваться различными предложениями, в частности использовать для этих целей уже готовый каркас, производимый многими строительными фирмами. Создатели предусмотрели в таком сооружении достаточно простой способ крепления, когда все детали могут быть соединены между собой болтами.
Но, если заняться изготовлением каркаса своими руками, такой вид соединения деталей использовать будет нельзя, в данном случае лучше применять сварочную технику.
Домик из профильной трубы
Скрепление всех деталей каркасной конструкции с помощью сварочного аппарата нужно производить очень качественно и особой тщательностью. Иначе сооружение не будет отличаться прочностью и прослужит совсем короткое время. Кроме того нужно внимательно следить за верным расположением привариваемых друг к другу частей. Проверять положение деталей необходимо при помощи уровня и следить за тем, чтобы вертикальные элементы располагались строго вертикально, а горизонтальные, соответственно строго горизонтально.
Нужно учесть, что лучшим местом проведения сборки каркаса и иных действий по монтажу будет непосредственно участок, отведенный под будущий дом.
Выделяются несколько ступенек монтажных работ при возведении жилого сооружения из профилированных труб:
- сначала на фундамент укладываются брусья или другой материал, это будет нижняя обвязка. Это сделает сооружение устойчивым и надежным.
- затем на угловых соединениях будущего жилища устанавливают стойки, соединяя их путем сварки с нижней обвязкой.
- формируются стены будущего помещения устанавливаются вертикальные стойки. Они должны находиться на расстоянии, которое будет меньше, чем ширина материала, предназначенного для изготовления стен.
- формируется верхняя обвязка, которая также с помощью сварки соединяется с вертикальными стойками.
- привариваются распорки, придающие прочность стенам и надежность, и устойчивость полностью всему каркасу.
- монтируются половые лаги и перекрытия между этажами.
Трубы с большим сечением и большей толщиной стенок должны применяться в изготовлении частей каркаса, на которые придется основная нагрузка. Скорее всего, это буду элементы нижней обвязки и вертикальных стоек. На распорки же нагрузка будет меньше, а значит, в данном случае можно использовать трубы меньшего сечения.
Укладывая половые лаги и перекрытия между этажами нужно не забывать, что расстояния между деталями должно быть небольшим, не более шестидесяти сантиметров. Если превысить такие параметры, между перекрытиями будет образовываться сильный прогиб пола.
Металлокаркасные дома
Общие сведения о каркасном строительстве
Ранее металлокаркасное строительство применялось только в промышленности – каркасы и фермы из профильной трубы или швеллера использовались при возведении цехов, складов, ангаров и других подобных зданий.
Каркас теплицы из трубы
Однако сегодня модернизация технологий позволяет использовать каркас из профильной трубы для возведения:
- Жилых домов (малоэтажное строительство – до трех этажей)
- Коттеджей
- Коммерческих зданий (магазины, кафе, автозаправки, офисные здания)
- Общественных зданий
Также металлокаркасные технологии широко применяются при ремонте и реконструкции зданий – надстройке этажей, возведение мансард и флигелей.
Кроме собственно жилых и общественных зданий и сооружений, металлический каркас может быть использован для небольших конструкций, вроде навесов, гаражей, теплиц и т.д.
Хорошо будет смотреться также беседка из профильной трубы, или терраса из того же материала.
Преимущества металлокаркасных домов
Металлокаркасная технология строительства используется во всем мире. Наиболее распространена такая технология в США, Японии, Западной Европе. В этих странах доля жилых зданий, возведенных по этой технологии, колеблется от 40 до 70%, и продолжает расти.
Преимущества таких домов следующие:
Дома, возведенные по металлокаркасной технологии, отличает невысокая себестоимость (по сравнению со зданиями, построенными по традиционной технологии).
Во многом стоимость конструкции зависит именно от используемых материалов.
Наиболее дешевыми являются дома на деревянных каркасах.
Дома на каркасе из профильной трубы стоят значительно дороже, причем их стоимость прямо пропорциональна сечению трубы.
- Скорость возведения каркасного дома также впечатляет. Применение профильной трубы в качестве основного материала для каркаса способно в разы сократить сроки возведения здания.
- Каркасная технология возведения жилых домов не предусматривает так называемых «мокрых» процессов (за исключением укладки фундамента). Это дает возможность выполнять монтаж каркаса в любое время года и практически при любых погодных условиях.
- Еще одно преимущество таких домов – отсутствие какой бы то ни было усадки – как при строительстве, так и при эксплуатации дома.
Схема дома на металлическом каркасе из трубы
Ну, и нельзя забывать о том, что возведение каркасного дома по своим трудозатратам значительно ниже, чем постройка дома по традиционной технологии. А это значит, что вам понадобятся услуг всего нескольких помощников – и вполне реально управиться с работой одной бригадой за месячный отпуск. Как показывает практика, за такой срок вы вполне можете завершить основные этапы строительства – и вам останется только внутренняя отделка вашего дома.
Недостатки домов с металлическим каркасом
Несмотря на внушительный список достоинств, недостатки у домов с каркасом из профильной трубы также присутствуют:
Первый, и самый основной – это достаточно сложная проектировка. Расчет нагрузки на профильную трубу в том или ином узле каркаса производится достаточно сложно, так что в этом случае, скорее всего, придется обратиться за помощью к профессионалам, чтобы они рассчитали какой вес может выдержать метр профильной трубы.
С выбором сечения и толщины трубы несколько проще – поможет онлайн калькулятор трубы профильной – однако с подсчетами размеров профильных труб все же сложнее, чем с расчетом толщины деревянного бруса.
Следующий недостаток – это сравнительно высокая стоимость именно металлического каркаса по сравнению с каркасом из дерева. Также, выбрав профильную трубу в качестве основного материала для каркаса, вы столкнетесь с непростым выбором: взять трубу потолще (например, 100х100 мм с толщиной стенки 8 мм) и переплатить. Но получить запас по прочности, или сэкономить и остановиться на варианте 60х60 мм.
Ну, и наконец – проблемы с теплоизоляцией. Металлический каркас является отличным «мостиком холода». Следовательно, утеплять дом на каркасе из профильной трубы нужно очень качественно (а значит – тратиться на это).
Чем хорош каркас крыши из профильной трубы
Существует множество вариантов, подходящих для монтажа крыши. Почему же стоит выбрать именно профильную трубу? Во-первых, она обтекаемая, что практически сводит к минимуму ветровое давление. Такой материал легко окрашивается и не задерживает влагу. Благодаря этому, профильные трубы устойчивы к коррозии. Однако стоит учитывать, что всю конструкцию нужно загерметизировать с тарцов, чтобы предотвратить попадание влаги вовнутрь.
Крыша из профильной трубы
Несмотря на то, что визуально они кажутся громоздкими, внутри они полые, а значит легкие. Это позволяет сократить нагрузку на фундамент.
При изготовлении труб их обрабатывают на специализированном станочном оборудовании, благодаря чему у них имеется различная форма сечения. Она может быть круглой, прямоугольной или квадратной.
Профильная труба производится из стали, ее диаметр может составлять от 6 до 12 мм.
Чтобы понять, как сделать крышу из профильной трубы, нужно изучить ее конструкцию.
Коротко о главном
Крыльцо из металла – это конструкция для удобства входа в дом. Обладает высокой прочностью и долгосрочной эксплуатацией.
Можно комбинировать металл с другими материалами: деревом, бетоном, стеклом и пластиком.
Сегодня все чаще частные застройщики устанавливают крыльцо из профильной трубы, украшенное дизайнерскими вставками в виде перил и балясин. Этот металлопрофиль удобен в производстве, что сокращает цену конструкции.
Для увеличения срока службы и приданию крыльцу дизайнерского оформления металлические элементы окрашивают.
В качестве перил можно использовать кованые изделия, сварные, сборные или литые.
