Односкатный навес: чертежи расчет, металлический, поликарбонат и другие материалы

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

Назначение и место предполагаемого монтажа конструкции.
Габариты площади, которую навес будет закрывать.
Сила ветра, которая чаще всего бывает в месте постройки каркаса.
Максимальная снеговая нагрузка.
Размеры и технические параметры материала, которым будет накрыт каркас навеса.
Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.

^ вернуться к содержанию

Расчет односкатного навеса из дерева. Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:

Все стержни поясов для пространственной решетки имеют одинаковую длину;
Минимальное количество соединительных узлов;
Простой расчет сопряжения конструкций.

Создание беседки – навеса из поликарбоната своими руками, чертеж, фото готового сооружения

Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-15. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-30. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Строительство своими руками

Когда проведены расчеты, выбран подходящий проект и подготовлены материалы, можно приступать непосредственно к сборке односкатной крыши.

Работы проводятся в стандартной последовательности:

Первый шаг – создание разметки на участке

Особое внимание уделяется расположению опорных элементов – они должны находиться строго на линиях прямоугольника. Чтобы избежать неточностей, следует использовать для разметки лазерный нивелир, веревку или другие приспособления.

Далее необходимо выкопать или выбурить ямы для фундамента металлических стоек

Расстояние между опорами определяется, исходя из расчетного веса всего каркаса и кровли: чем он больше, тем меньший шаг должен быть между опорами. Для небольшой крыши оптимальным значением будет 1,5-2 метра.
Дно каждой ямы нужно засыпать щебнем. Затем в них вставляются закладные элементы – металлические подошвы прямоугольной или квадратной формы с отверстиями для болтов, к которым затем будут прикрепляться опоры. Далее их заливают бетонной смесью. Дальнейшие работы проводятся только после окончательного схватывания бетона.
К профильным трубам, которые будут использоваться в качестве опор, приваривают «ответные» металлические подошвы с такими же отверстиями, как в закладных элементах. Затем их прикручивают в вертикальном положении к закладным деталям.
На следующей стадии проводится сборка каркаса. Профильную трубу необходимо разметить и порезать на фрагменты нужных размеров, исходя из чертежей. Далее из кусков труб изготавливаются прямоугольные и клиновидные фермы для односкатной кровли.
Каркасные элементы крепятся в определенной последовательности. Сначала монтируются горизонтальные балки, затем прямоугольные фермы, на завершающей стадии – клиновидные конструкции.
Установка кровельного пирога начинается с создания обрешетки крыши. Ее изготавливают из деревянного бруса или влагостойкой фанеры необходимой толщины. На нее укладывается слой пароизоляции, поверх нее монтируется контробрешетка, тепло- и гидроизоляция (в такой же последовательности), и сверху укладывается основное кровельное покрытие.
На завершающей стадии проводится покраска металлических конструкций. Их желательно окрашивать в два слоя или более, чтобы покрытие было более надежным и долговечным.

О строительстве 1-скатной кровли для частного дома можно прочитать тут. А из этой статьи вы узнаете о критериях выбора между односкатной и двускатной конструкцией.

Не забудьте о водостоке!

Поскольку скат навеса наклонен в одну сторону, то под ней возможно постоянное образование больших луж. Чтобы избавить себя от этого «удовольствия», подумайте о системе водоотвода.

Вот и все. Навес готов.

Весь процесс создания односкатного навеса схематично можно увидеть на следующем видео:

В данной заметке мы поговорим про то, что собой представляет односкатный навес и чем он отличается от других навесов. Также, мы будем рассматривать главный список материалов, используемых при сооружении подобных конструкций.

Тема заметки важна с различных точек зрения, потому как строительство лёгкого навеса дает возможность деньги сэкономить на строительстве настоящего автогаража или хоз. пристроек. Строительство навеса с односкатной кровлей считается практичным решением при облагораживании территорий, прилегающих к дому за городом или даче. Собственно поэтому такого рода тема олицетворяет особенный интерес с началом сезона на даче.

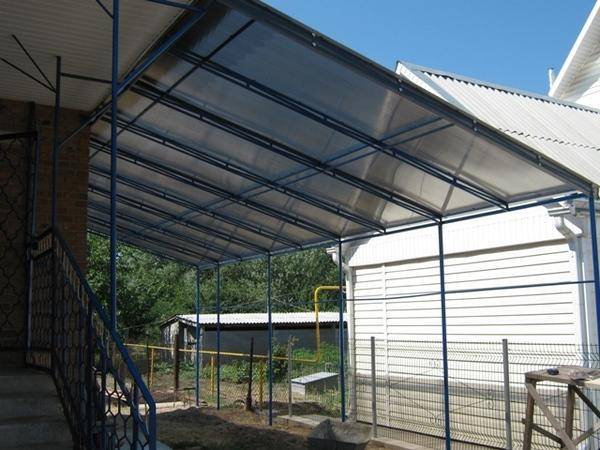

Система, выполняющая роль открытой летней веранды

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

Лопата.
Сварочный аппарат.
Нож, ножовка по металлу (болгарка).
Измерительные принадлежности (метр, отвес, рулетка).
Шуруповерт.
Набор ключей.
Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

Нарезать заготовки в размер соответственно чертежа.
Соединить сваркой в каркас боковые фермы.
Приварить фронтальные профили навеса.
Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых труб.

Если нет крана, то можно изготовить конструкцию и наверху:

На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
Соединить перемычки с несущими балками навеса сваркой или саморезами.
Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше. Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Временный навес для машины своими руками за один день

Если проблема хранения машины стоит очень остро, и нужно сделать что-то максимально быстро и с минимальными затратами, то можно изготовить навес простейшей конструкции из полипропиленовых труб. Из инструментов вам понадобятся только труборез, рулетка и паяльник для труб (подойдет самый дешевый).

Верх можно обтянуть ПВХ тканью (такую используют для тентованных фур и МАФов) – она прочна и долговечна. Ножки можно просто вкопать, а можно забетонировать их в каких-нибудь емкостях. Например, в ведрах из под краски. Бетон придаст устойчивости и не даст ветру опрокинуть ваш навес. В то же время, конструкцию можно будет переносить с места на места.

Конечно, навес и труб – это скорее временное решение проблемы, но зато его вполне реально построить за один день даже в одиночку, без чьей-либо помощи. И ваша машина сможет дожидаться постройки гаража или капитального навеса, не подвергаясь разрушительному воздействию окружающей среды.

Конструкция

Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

Уклон навеса. Этот параметр определяют, оценивая климатические условия зоны строительства. Для регионов, характеризующихся большой снеговой нагрузкой, строят навесы с уклоном 35-45 градусов, чтобы предотвратить разрушение ската под весом снежной шапки в зимний период. В случае, если местность славится прерывистыми ветрами, сооружают более пологие навесы с уклоном не более 20-25 градусов. В средней полосе России хорошо себя показывают конструкции с углом наклона скатов 30-35 градусов.
Стропильная система. Стропила и обрешетка навесов выполняются из древесины или профилированных металлических труб. Древесина имеет меньший срок эксплуатации, так как плохо противостоит воздействию влаги, ее обрабатывают антисептическими средствами и покрывают краской. Обрешетка из металла – более удачный вариант для сооружения навесов, она легче и долговечнее.
Вид поликарбоната. В ассортименте строительных магазинов имеются листы поликарбоната разных цветов и с различной структурой. Этот материал отличается богатым выбором расцветок и фактур. Для навесов и зеленого, синего или бронзового цвета. Холодные оттенки создают ощущения прохлады и свежести.
Размещение. Односкатные кровельные конструкции могут быть пристройками к основному дому или стоять в стороне. Строительство пристроенных навесов дает возможность сэкономить на опорных столбах и защитить сооружение от ветра с одной стороны.

Устройство односкатного навеса своими руками

Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.

Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:

Угол наклона ската. Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
Материал для изготовления обрешетки. Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
Вид поликарбоната. Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
Расположение навеса. Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.

Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров, который не покажется лишним возле дома.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

arka-1
arka-2

арочные навесы из поликарбоната

Фермы

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет
Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

Как рассчитать металлическую ферму для навеса из профильной трубы ↑

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку
Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.

Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.

Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната. Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных

Все что при этом важно, так это только то, как правильнорассчитать навес из поликарбоната.

Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

определяют величину пролета, соответствующую техзаданию;
чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку
Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Инструкция для онлайн калькулятора расчета односкатного навеса

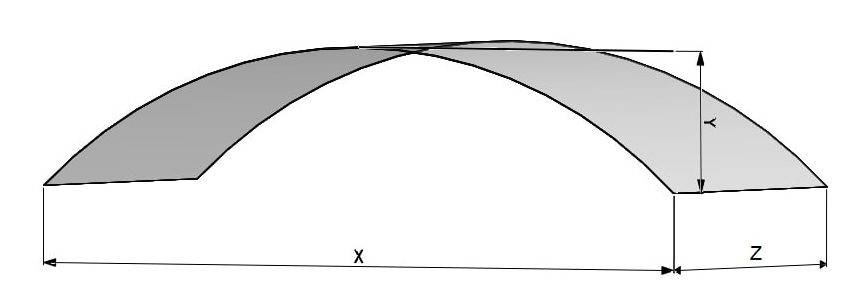

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери. Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной. Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом

Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать».

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы)

Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.

Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров. Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки

Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы). При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес

Как построить навес на даче

Для того чтобы сделать навес на даче своими руками, требуется наличие нескольких позиций:

Проект работ. Сооружение, построенное без плана, наобум, может оказаться совсем не тем, что изначально планировалось. Навес, который может внезапно обрушиться на головы гостей или домочадцев, слишком опасное сооружение. Необходим подробный проект, в котором будут точно рассчитаны все размеры, способы монтажа, соединения и т. д.
Инструменты и материалы. На основании проекта приобретаются нужные инструменты (если их еще нет) и материалы. Практика показывает, что покупать материал следует с некоторым запасом — около 10-15%. Это не слишком увеличит расходы, но поможет возместить случайные потери из-за ошибок, неправильных действий и т. д.
Люди, обладающие определенными познаниями и навыками. Поскольку мы строим навес на даче своими руками, наем работников со стороны исключен. Тем не менее, в некоторых случаях не лишней станет консультация знающего человека, которым может оказаться хороший знакомый или родственник.

После того как все проектные и снабженческие вопросы решены, остается лишь построить навес на даче своими руками. Наиболее распространенный вариант — металлический навес — строится по такой схеме:

Разметка участка, определение места установки стоек.
На отмеченных точках выкапываются скважины глубиной около 60 см. На дно засыпается небольшой слой гравия для дренажа почвенных вод.
В скважины погружаются металлические стойки. На их торцы рекомендуется наварить стальные площадки, повышающие прочность сцепления и устойчивость.
Стойки тщательно выравниваются по вертикали и фиксируются в правильном положении. Для этого можно использовать растяжки, которые крепятся колышками к земле, или установить временную обвязку, фиксирующую все стойки в нужном положении.
Скважины заливаются бетоном и выдерживаются до полного застывания.
Производится сборка и монтаж стропильных ферм. Эти действия могут производиться как на земле, так и непосредственно на месте установки. На земле удобнее, но придется поднимать вверх довольно тяжелые фермы. На месте — сложнее, но поднимать понадобится только отдельные части, что гораздо легче.
Последним пунктом станет установка покрытия из выбранного материала — поликарбоната, профлиста, шифера или ткани.

Следует соблюдать требования безопасности при выполнении работ, поскольку некоторые действия придется выполнять на высоте, пусть и не слишком большой. Построить садовый навес своими руками несложно, с этим справится даже неподготовленный человек. В результате получится удобное и комфортное место для отдыха на даче в компании близких и родных людей. Простота конструкции, монтажных работ или ухода за сооружением являются существенными достоинствами навесов на дачном участке, а возможность понемногу дополнять их конфигурацию делают такие сооружения весьма перспективными в эксплуатационном плане.

Последовательность действий при установке опор такова:

Вырываются 6 ям цилиндрической формы глубиной 60-90 см.
Вымешивается бетон из цемента, песка и гравия в пропорции 1:3:5.
На дно вырытых ям выливается бетон толщиной около 5 см.
В бетон помещаются трубы.
Трубы снаружи фиксируются при помощи бетона.
Трубы выравниваются и подпираются досками, оставляются для застывания бетона на 3-4 дня. Наиболее легкий способ установки деревянных стоек на фундамент – использование анкера.
Доски прикручиваются при помощи саморезов таким образом, чтобы выступали за края столба на 3 см.
Для финального закрепления сооружения обрезанные под углом 45 градусов распорки прикручиваются при помощи саморезов.

Затем к столбам крепятся фермы, на фермы – кровельный материал. Если для покрытия кровли выбран поликарбонат, то в качестве крепежных элементов используются саморезы с термошайбами, если профнастил или металлочерепица – обычные саморезы.

На завершающем этапе строительства навеса односкатного типа устанавливается водосток, чтобы избежать скапливания воды возле возведенного сооружения.

Навес своими руками чертежи. Как сделать навес своими руками

Навес возле дома – крайне практичная вещь. Под ним можно ставить машину, собираться с друзьями на чашечку чая или готовить шашлык в дождливый день. При этом его устройство не потребует больших капиталовложений, если правильно подобать материалы. О том, как сделать навес своими руками и с минимумом затрат, и пойдет речь в статье.

Навес своими руками – как сделать правильный выбор

Итак, если стоит цель построить дешево хороший навес, следует правильно выбрать место и подобрать материалы. Отсутствие наемной рабочей силы тоже существенно удешевляет процесс.

Выбор стройматериалов – что лучше

От выбора материала будет зависеть не только конечная цена, но и простота возведения, а также внешний вид. Так, самые распространенные материалы для каркаса:

Дерево. Его гораздо проще обрабатывать самостоятельно, не нужны дорогостоящие инструменты (болгарка, сварочный автомат). Если же для опор взять обрезной брус, для стропил – обрезную доску, а для обрешетки – обапол, получится отличный бюджетный навесик. Срок службы деревянных элементов продлят специальные пропитки.
Металл. Прочный и долговечный материал. При наличии минимальных сварочных навыков можно соорудить над крыльцом отличный гнутый козырек из поликарбоната. Радиусный профиль с нужным изгибом можно заказать в ближайшей сварной мастерской.
Кирпич или камень. Их этих материалов получаются очень стильные опорные столбы. Для стропил можно использовать как дерево, так и металлический профиль. Единственный недостаток такого решения – довольно длительный процесс возведения.
Асбестоцементные трубы. Долговечные, не боятся перепадов температур и влаги, при этом предельно просты в установке. Резать можно обычной ножовкой по металлу, предварительно подержав место распила пару часов в воде. Стропильная система также может быть любая.

Способ рассчитать простейший вариант навеса из поликарбоната

Для оценочного расчета простейшего навеса из поликарбоната используем модель, представленную на схеме. Разумеется, это наиболее удобный и наименее выгодный, с точки зрения прочности, вариант навеса. Так как плоская крыша будет максимально защищать от солнца и дождя, тонкое сечение сделает постройку нечувствительной к ветровым нагрузкам. При этом потребуется рассчитать листовой поликарбонат на прогиб от веса снежного покрова.

По подобной методике можно рассчитать параметры односкатного навеса. Если использовать схему дополнительного крепления к стене, то параметры сечения стоек, полученные из условия гибкости и устойчивости колонн, можно уменьшить на 40%.
