Каркасно-щитовые дома
Каркасно-щитовые дома, или как их еще принято называть финские домики, возводятся преимущественно в северных районах. Чаще всего это одноэтажные строения с наличием двухскатной крыши.
Панели для данных конструкций только заводского изготовления, производятся которые в полном соответствии с типовыми проектами.
Заводы-изготовители специализируются на выпуске отдельных элементов для домов, отличающихся разным уровнем готовности. К их числу можно отнести как каркас, так и панели для стен с готовыми окнами, при наличии встроенных коммуникаций, плит перекрытия и конструкций для крыш.
При этом расчет размеров каждого из элементов воспроизведен с идеальной точностью и в полном соответствии с проектом.
Все, что остается сделать строителям – это осуществить сборку дома до полной готовности.
Весь процесс заключается в совмещении и соединении отдельных элементов. Такой подход позволяет построить качественный дом в самые сжатые сроки.
Учитывая все за и против, стоит отметить, что все детали для дома изготавливают на заводе, по — этому качество материалов удовлетворяет всем требованиям и находится на высочайшем уровне.
Плюсы каркасно-щитовых домов
Каркасно-щитовая технология имеют массу плюсов, потому ее и выбирают так часто для возведения коттеджей, дач и просто жилых домов в черте города. Перечислим основные достоинства технологии.
- Низкая стоимость. Изготовление материалов и монтаж каркасно-щитового дома требуют меньше затрат, чем, например, строительство дома из кирпича, ракушечника.
- Высокая скорость строительства. Сами щиты изготавливают за пару недель, а их установка занимает обычно не больше месяца, однако тут все зависит от этажности здания, его площади. В любом случае это намного быстрее, чем при других способах строительства.
- Низкая теплопроводность. Такая конструкция не отдает тепло, следовательно, зимой в таком доме будет очень комфортно находиться. Летом в помещениях прохладно.
- Теплоемкость. Низкий показатель говорит о том, что протапливать весь дом для того, чтобы в холода ощущать себя комфортно, не придется: можно включать отопление только в том помещении, где вы находитесь в данный момент.
Один из плюсов каркасно-щитовой конструкции – низкая теплопроводность
- Можно прокладывать коммуникации еще на этапе строительства.
- Не приходится делать «мощный» фундамент – достаточно облегченного варианта, потому что вес каркасно-щитовой конструкции относительно небольшой.
- Каркасно-щитовые дома не усаживаются со временем, потому что при изготовлении и щитов, и каркаса используется только тщательно высушенная древесина. Можно заниматься внутренней и внешней отделкой сразу после окончания работ по строительству дома.
- Экологичность. При изготовлении щитов и каркаса используются в основном натуральные материалы, которые соответствуют установленным нормам и полностью безопасны и для людей, и для животных.
- Устойчивость к слишком низким и слишком высоким температурам – с домом ничего не случится ни в сильный мороз, ни в зной.
- Можно приступать к отделке практически сразу и не проводить никаких подготовительных мероприятий, потому что щиты поставляются уже ровные.
- Сейсмоустойчивость. Каркасно-щитовые дома, изготовленные из качественных материалов и правильно построенные, не боятся ни сильных ветров, ни землетрясений, ни урагана, ни тайфуна.
Правильно построенным каркасно-щитовым домам не страшны сильные ветра и землетрясения
- Не нужна дополнительная техника во время монтажа щитов – они не слишком тяжелые, так что с их установкой справится и бригада из 3-5 человек.
- Оптимальный микроклимат в помещениях. Благодаря тому, что и стены, и каркас выполняются из натуральных материалов, находиться в помещении комфортно, воздух там не застаивается.
Щитовой дом: преимущества и недостатки
Еще один момент, с которым нужно разобраться, подходя к вопросу особенностей щитовых домов, заключается в том, что изготавливаться панели могут по-разному – вернее сказать, что в них может использоваться различный утеплитель. В частности, взамен минеральной ваты некоторые производители накачивают в середину каркаса полиуретан – монтажную пену, которая ничего хорошего владельцам таких домов не сулит. Причин отказаться от дома из сэндвич-панелей много, но в большинстве случаев людям хватает того, что это пожаронебезопасный материал, который к тому же еще и не проводит пары влаги – это термос, и по-другому его не назовешь. Хотите жить в термосе? То-то и оно. Но вернемся к нормальным каркасно-щитовым домам и разберемся с их преимуществами и недостатками.
Как вы уже поняли, самым главным основополагающим моментом выбора строений в пользу щитовых является скорость возведения дома – как правило, основные строительные работы завершаются уже спустя три месяца. Еще столько же или чуть меньше нужно добавить на отделку и можно считать себя счастливым владельцем новенького дома.
- Масса готовых решений. Это не тот дом, который проектируется, ходя и здесь не без этого. Огромный выбор различных типовых проектов позволяет производить не только строительство на заказ, но и продажу таких домов в разобранном виде. По сути, человек может купить набор элементов, которые самостоятельно собрать по прилагаемой схеме – это конструктор для больших дядей и тетей. В принципе, в этом же месте прячется и недостаток – на уникальность и индивидуальность рассчитать не приходится. Нет, это не исключается, но индивидуальное проектирование и изготовление конструктора обойдется в разы дороже.
- Масса вариантов отделки фасада. По большому счету, здесь применимы практически любые технологии и материалы – начиная с банальных панелей разного типа и заканчивая классической штукатуркой или облицовкой клинкером, который сделает ваш щитовой дом полностью схожим с кирпичным строением. Естественно, некоторые технологии отделки могут применяться в видоизмененном варианте – к примеру, чтобы оштукатурить лист ОСБ, понадобится затянуть его металлической сеткой, а это как минимум удорожание проекта. В общем, здесь также следует выбирать не только исходя из желаний, но и учитывая свои возможности.
А что же эксплуатационные характеристики? В общем-то, неплохо, кроме срока эксплуатации – в принципе, на ваш век хватит, а вот у детей могут возникнуть проблемы. Хотя как знать – во многом все зависит от качества материалов, правильности сборки и тому подобных вещей. Именно по этой причине, если позволяют финансы, жилые и дачные щитовые дома лучше монтировать руками специалистов.
Кроме всего прочего, отдельно можно выделить такой важный момент, как отсутствие усадки – это еще один фактор, позволяющий устанавливать щитовые дома очень быстро. Ну и, естественно, тепло- и звукоизоляционные характеристики, которые мало чем уступают традиционным кирпичным домам. Как видите, все совсем неплохо – если, конечно, не путать дома из сэндвич-панелей с каркасно-щитовой технологией данного типа.
И в заключение темы про сборно-щитовой дом скажу несколько слов по поводу других преимуществ, которые тоже могут оказать решающую роль в пользу строений этого типа. Дополнительно здесь можно отметить облегченный вариант фундамента – эти дома имеют сравнительно небольшой вес, поэтому требования к основанию несколько ниже. Если вам кто-то говорит, что для строений этого типа подойдет не любой тип кровли, значит он ничего не понимает в таких домах. Да, традиционно их накрывают гонтом (гибкой битумной черепицей), но никакие правила не говорят о том, что нельзя использовать профлист, металлочерепицу и даже шифер. Как говорится, все в ваших руках. Единственное, к чему в каркасно-щитовых домах выдвигаются повышенные требования, это к электропроводке – все-таки это деревянное строение, и монтаж электрических кабелей в нем должен производиться с учетом всех правил и норм. Этот момент уже точно лучше оставить для специалистов в своей области деятельности – по крайней мере, будет с кого спросить в случае чего.
Какой материал практичнее?
Строительство своего собственного жилья должно быть хорошо продумано, тщательно подобраны все необходимые материалы, инструменты, оборудование.
Строительное сырье выбирается как минимум по двум принципам:
- практичность;
- эстетика.
Первый принцип чаще всего на деле становится важнее второго.
Строительное сырье условно можно поделить на две категории:
- Тяжелое;
- Легкое.
К тяжелым материалам относятся, конечно, кирпичи, а также различные газо-, пено-, керамо- и термоблоки. К легким относят брус, каркасы из металла или дерева, СИП панели.
Практичнее всего оказываются «тяжелые» варианты жилищ, так как они имеют более основательные фундаменты, чаще всего монолитные ленточные. Такие постройки, конечно же, будут более крепкими и надежными, а, значит, прослужат очень долго.
Дом на маленьком участке
Не всегда получается так, что есть много места для строительства будущего жилья.
Причины тому:
- Изначально был куплен небольшой земельный участок;
- Или площадь, имеющаяся в собственности, уже под чем-то занята, например, разбит садик, есть гараж, а прежний домик был соответственно небольшим.
Стоит отметить тот факт, что стройки «тяжелых» жилищ требуют больше места, чем «легких».
Это объясняется в следующем:
- Нужно много места, чтобы поместить строительный материал, например, кирпичи.
- Необходимо место для досок, из которых будет делаться опалубка.
- На строительной площадке также будут стоять бетономешалка, мешки с цементом, а также насыпаны кучи гравия и песка для приготовления бетонного раствора.
Вот сколько всего нужно разместить на территории для строительства «тяжелого» жилища. На маленьком участке это вряд ли получится, поэтому можно обойтись «легким» строением.
Каркасный дом предполагает размещение на участке только строительного «конструктора», а дальше остается только собрать каркас, утеплить и обшить его.
Легко собирается дом из СИП панелей. Нет необходимости готовить большую территорию для строительства – из панелей дом собирается тоже очень быстро.
Какой дом не будет бояться пожара?
Строение, в котором предстоит жить, должно быть не только крепким, но максимально безопасным. Возникает вопрос: для каких построек не страшен пожар? В первую очередь наиболее безопасными являются «тяжелые» дома из кирпича и блоков.
Они меньше всего могут быть подвержены огню. «Легкие» варианты строений легко воспламеняются, так как в основном строятся из дерева или с применением деревянных конструкций. К тому же утеплители, пленки из полимеров также быстро загораются, а потом выделяют токсичные вещества.
Какой дом более экологичный и комфортный?
На этот вопрос нет однозначного ответа, так как и кирпичный, и каркасный дома вполне комфортны для проживания. Что касается экологии, то стоит отметить, что это зависит от качества используемых материалов, а также от соблюдения технологии строительства.
Например, «тяжелый» вариант строения нужно тщательно защитить от попадания влаги, иначе на стенах появится грибок, который так сложно уничтожить. Кроме этого, влажные стены будут терять ощутимый процент тепла, что тоже повлияет на комфорт дальнейшего проживания.
«Легкие» строения тоже могут быть не совсем безопасными, а также экологичными. Например, стоит задуматься о качественной внутренней отделке.
Казалось бы, можно использовать обычные листы ДСП, но не тут-то было. Они выделяют токсины, которые, естественно, вредны для здоровья. Стены изнутри лучше обшивать гипсокартоном. Он абсолютно безопасен для здоровья.
Какой дом обойдется дешевле?
- Керамические блоки. Стоимость составляет около 4000 руб. и даже чуть больше.
- Кирпичи. Цена — примерно 3500 руб.
- Газобетон. За 1м2 цена составляет около 3000 руб.
- Метр квадратный каркасного дома обойдется примерно в 2000 руб.
- СИП панели стоят чуть меньше 2000 руб. за 1м2.
Вывод таков: намного дешевле строить «легкий» вариант жилища.
Особенности строительства
Каркасно-рамные и каркасно-щитовые дома возводятся по схожей методике. Разница, как мы уже говорили, заключается в степени готовности облицовки. В первом случае готовый каркас обшивают «по месту» прямо на площадке. Во втором варианте на него крепят щиты, собранные на заводе.
Фундамент для «каркасника» можно выбрать любой: столбчатый, свайный или ленточный. Однако, выгоднее использовать столбы или сваи, поскольку небольшой вес здания позволяет разумно сэкономить на бетоне и арматуре.
Заглубив столбы или сваи ниже точки промерзания грунта, по их оголовкам заливают бетонный пояс-ростверк. На нем монтируют опорную раму из бруса. Для крепления используют анкерные болты, замоноличенные в бетоне.
Рис. 1 Узел крепления опорного бруса к фундаменту
После этого приступают к установке стоек, крепя их к обвязочному брусу одним из трех способов (см. рис.2)

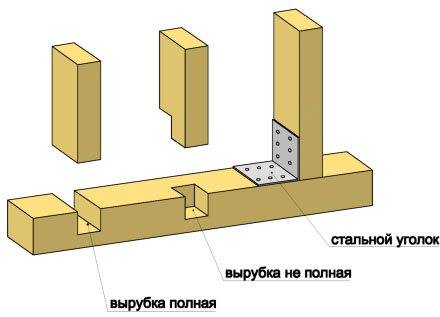

Рис.2 Варианты крепления стоек
Сначала выставляют угловые стойки каркаса, а затем рядовые. Для фиксирования в вертикальном положении каждую стойку закрепляют временными укосами. Шаг стоек выбирают таким, чтобы между ними поместился лист утеплителя (50-60 см).
Верхний обвязочный брус – основу междуэтажного перекрытия фиксируют к стойкам с помощью врубок или стальных уголков.
Каркасный дом для постоянного проживания будет прочным, если все несущие стойки укреплены постоянными укосами. Эту операцию проводят, проверив правильность геометрии собранных рам.
Следующий этап – монтаж балок перекрытия на верхний обвязочный брус. Сделать это можно с помощью мощных стальных уголков.
Собрав несущую основу, выполняют утепление стен каркасного дома и их обшивку. Между стойками закладывают полужесткую плиту из минваты или используют целлюлозную эковату. Для эковаты установка пароизоляции в стене не требуется, а вот для минваты эта операция является обязательной.
Толщина стенового утеплителя должна быть не менее 15 см. Такой же следует выбрать и ширину стоек каркаса (при толщине 8-10 см).
Параллельно с укладкой утеплителя делают внутреннюю и наружную обшивку. Для наружной облицовки можно использовать блокхаус или цементно-стружечные плиты (ЦМЛ).
Если вы решили снаружи отделать дом OSB или виниловым сайдингом, то не забудьте оставить между обшивкой и минватой воздушный зазор (3-5 см), чтобы водяной пар уходил в атмосферу и не конденсировался в утеплителе.
Если вас убедили в превосходных качествах пенопласта, учтите, что в этом случае придется позаботиться о дополнительной вентиляции. Этот материал не пропускает водяной пар, поэтому без принудительного воздухообмена в помещениях будет душно.
Изнутри каркас лучше облицевать экологичным материалом (древесиной или гипсокартоном)
Если для внутренней отделки решено использовать плиту OSB, то обратите внимание на класс ее эмиссии. Он должен быть E0 или Е1
Если в паспорте материала указан более высокий класс — Е2, то его не следует применять из-за повышенного испарения формальдегида.
https://youtube.com/watch?v=3BdtkenLjYM
Преимущества и недостатки щитовых домов
Плюсов подобного типа домов немало и они следующие:
- Для возведения каркасно-щитового типа не требуется мощного и дорогого фундамента. Достаточным будет ленточное основание. Все благодаря малой массе строения. Это позволяет значительно сэкономить бюджет строительства;
- Сроки строительства так же радуют. Возвести дом можно всего за несколько месяцев, максимальный срок – полгода. Это с учетом возведения фундамента и ожидания щитов с завода;
- Не требуется ждать усадки, что позволяет сразу после возведения стен и крыши перейти к отделочным работам;
- Дешевизна используемых материалов, их экологичность и безопасность для здоровья домочадцев;
- Нет надобности привлекать сложную строительную технику;
- В полости стен можно спрятать сеть коммуникаций, тем самым сохранив эстетический вид помещений;
- Красивые каркасно-щитовые дома становятся таковыми благодаря декоративной отделке, выглядящей отлично как на фото, так и в живую.
Однако, как известно, в любой бочке есть ложка дегтя и каркасно-щитовая технология не является исключением:
- Срок службы подобных домов меньший, чем кирпичных или каменных и составляет около 50-70 лет. После истечения сроков требуется капитальный ремонт строения. Если в ходе постройки дома были допущены нарушения или использованы бракованные материалы, то эксплуатационный срок может быть сокращен вдвое;
- Каркасные дома, как правило, не возводятся выше пары этажей, так что многоэтажку по такой технологии построить не получится.
Конечно же, при большом желании можно обустроить массивный и надежный фундамент, а также использовать материалы большей прочности, однако это существенно повлияет на бюджет строительства.
Обустройство перекрытия цоколя
Чтобы не допустить промерзания перекрытия цоколя и карнизных углов, требуется произвести работы по их теплоизоляции. Они включают в себе монтаж утеплителя в цоколе и создание специального теплоизоляционного фризового пояса около карниза. Так же обустраивается гидроизоляция.
Подпол цоколя не утепляется. Данный элемент каркасно-щитового дома нуждается в вентиляции, потому в нем требуется поддерживать прохладу. А вот все что выше должно иметь теплоизоляцию, при том со слоем пароизоляции в придачу. Для того, чтобы исключить промерзание цоколя, требуется создания пояса утепления с наружной стороны.
Основные особенности
Каркасные дома на данный момент очень популярны в силу высокой скорости строительства, отличной надёжности конструкций и часто сравнительно невысоких затрат на материалы.
Подобное сооружение при желании можно создать в одиночку, имея соответствующие навыки. Безусловно, все эти преимущества заставляют множество энтузиастов склоняться именно к такому варианту постройки. Не стоит, однако, забывать, что и у каркасных домов есть определённые недостатки, которые не рекомендуется игнорировать. В этой статье мы рассмотрим основные минусы и плюсы каркасных домов.
На этапе проектирования стоит учесть, что каркасный дом имеет значительно более сложную схему построения, нежели кирпичный.
Поэтому при его сборке критически важно соблюдение всех нюансов технологии. Схема каркаса рассчитывается на базе понимания нагрузки, расчета упругости и других технических свойств применяемого материала, поэтому для устойчивости и долговечности необходима предельная точность в соединении каждой детали
При возведении, к примеру, кирпичной постройки всё несколько проще, поскольку кладка имеет более примитивное строение. Ещё понятнее в этом отношении технология сборки деревянного жилища.
Поскольку в каркасном доме существенную роль играет разнообразие применяемых материалов, очень многое будет зависеть от их качества.
При сооружении такой постройки стоит обращать отдельное внимание на все стыки, не допускать риска продувания стен или проседания наполнителей
Сложность заключается ещё и в идеальной подгонке всех частей обшивки, процедура эта бывает достаточно трудоёмкой, особенно при использовании мелких щитовых элементов
При правильном подходе такой дом действительно является энергосберегающим, но добиться этого на практике не так просто: нужен опыт и рациональный подбор расходников
Краткая Технология строительства каркасного дома
- Каркасный дом возводится на любой вид фундамента.
- Основой конструкции служит каркас, выполненный из несущих материалов. Самыми распространённым материалами для сбора каркаса дома являются: пиломатериалы различного диаметра и типа. Часто используется металлопрофиль различных марок. Каждый из каркасных материалов имеет свои особенности и различия, но одинаково эффективно образуют прочную конструкцию.
- Пустоты стен, смонтированного каркаса заполняются утеплительными материалами: минеральная вата, пенополистирол, древесно-волокнистые материалы, другие виды утеплительных материалов. Дополнительно, между облицовочной поверхностью стен и утеплителем закладывается пароизоляционные и гидроизоляционные материалы.
- Затем, каркас дома вместе со всем содержимым стен, обшивается с внутренней и внешней сторон, стеновыми материалами, такими как ОСБ плиты, цементно-стружечные панели и подобного рода материалы.
- Заключительным этапом каркасного строительства является внешняя отделка стен дома, материалами защищающими строение от разрушающих проявлений внешней среды, продлевая его долголетие. Такими материалами могут быть, все виды сайдинга, штукатурка и прочие.
слои стены каркасного дома
Ниже рассмотрим основные виды каркасных конструкций, их достоинства и имеющие недостатки.
Недостатки
Среди главных минусов строений для постоянного проживания, которые возводят по каркасной технологии, отмечают:
Пожароопасность. Из-за того, что дом выполнен на большую часть из горючих материалов, есть риск возникновения пожара, поэтому многие боятся его возводить.
Но как показывает практика, чаще всего он появляется в результате неисправностей электропроводки, забытых во включенном состоянии электроприборов.
В таких ситуациях воспламеняются не стены, а отделочные материалы, предметы интерьера и личные вещи проживающих, от которых пламя передается на несущие конструкции.
Поэтому пожароопасными являются только те строения, при возведении которых не были соблюдены правила пожарной безопасности (в частности, изоляция электропроводки от горючих материалов, пропитка и облицовка негорючими материалами).
- Низкий уровень шумоизоляции. Он может появиться в случае нарушения технологии строительства, монтажа стеновых панелей.
Если внимательно следовать технологии, то удастся добиться уровня шумоизоляции, как в домах из бруса или кирпича. Если речь идет о летнем доме, расположенном в сельской местности, вдали от шумов цивилизации, то этот недостаток не является существенным.
- Непродолжительный срок службы. Этот недостаток связывают с подверженностью деревянных конструкций гниению, поражению болезнетворными микроорганизмами, плесенью.
Такой недостаток удается устранить благодаря вентиляции, обработки деревянных материалов специальными составами. В среднем, срок службы составляет 50 лет (для сравнения кирпичные и бетонные строения способны простоять в 2 раза дольше).
- Относительная хрупкость стен. Они не могут похвастаться такой же прочностью, как бетонные или кирпичные. Однако в нашей стране отсутствуют суровые атмосферных аномалий, которые бы каркасный дом не смог выдержать.
Если речь идет о летнем доме, расположенном в сельской местности, вдали от шумов цивилизации, то низкий уровень шумоизоляции не является существенным недостатком. Также, относительная хрупкость стен для дачного дома незначительна, поскольку он не будет эксплуатироваться постоянно.
Единственный недостаток – риск возникновения пожара. Но с ним удается бороться, если при проведении электричества проследить, чтобы провода были в гофре (во время нагревания она сжимается, доступ воздуха к очагу возгорания прекращается), а перед применением все деревянные элементы (доски и брус) обработать специальной качественной пропиткой, для защиты от возгорания.
Плюсы каркасного строительства
Каркасная технология строительства домов имеет значительные плюсы и несущественные минусы. И самым серьезным положительным качеством является бюджетность такого строительства.
Среди плюсов также:
- Быстрота и простота возведения здания. Если фундамент уже есть, и не брать в расчет отделку, то бригада из 5-ти человек сооружает такой дом менее, чем за месяц;
- Содержание такого дома не требует излишних затрат. Такое строение не нуждается в постоянном обслуживании;
- Превосходная звукоизоляция также представляет собой неоспоримый плюс. Такие материалы, как эковата, замечательно звукоизолируют ваше помещение. Использование звукопоглощающего сырья – очевидный момент для любого потенциального домовладельца.
Каркасный дом, имеющий плюсы и минусы, как свидетельствуют многочисленные отзывы владельцев, не подвержен усадке. Этот факт позволяет сразу же вселяться в дом после его возведения, в отличие, например, от его бревенчатого собрата, так как сруб должен усаживаться не менее 6 месяцев, а в некоторых случаях и больше 10.
Невысокая теплопроводность материала, из которого изготавливается дом, позволяет чувствовать себя комфортно в помещении зимой и летом.
В силу того, что древесина считается экологическичистым материалом, то теми же качествами обладает и изделие, изготовленное из него, а каркасные дома, в основном, и состоят из дерева.
Технологические особенности такого дома не требуют мощного фундамента, и поэтому здесь отлично подойдет облегченный фундамент, это позволяет значительно сэкономить на материале и времени строительства.
Каркасные дома, имеющие плюсы и минусы, собирают все-таки положительные отзывы, где особенно выделяют внутреннюю отделку. Такой дом значительно легче отделать, чем каменное или кирпичное строение. Так как штукатурить изнутри такой дом не требуется. Здесь просто достаточно заделать места стыков и отверстия от саморезов шпаклевкой и можно приступать к любому виду отделки, вплоть до оклейки обоями.
Каркасное строительство широко используется в Японии и на ее островах, в силу того, что дома такого типа обладают высокой сейсмоустойчивостью и без особых повреждений переносят землетрясение с амплитудой в 9 баллов.
Каркасное строение легко переносит серьезные перепады температуры. И не требует постоянного поддержания температуры в нем, достаточно просто прогреть помещение перед использованием.
Строительство можно производить в любое время года. Если температура не опускается ниже 15 градусов, то можно продолжать работы, что тоже является существенным плюсом.
Плюсы уютных каркасных домов – это полное отсутствие щелей в строении. Щели, конечно, могут встречаться, но, как правило, они плотно заполняются утеплителем. А покрытие стен ветро- и гидроизоляционными мембранами не допускает проникновение воздуха.
Еще одним очевидным положительным качеством является то, что такие дома легко ремонтируются своими руками при несущественных затратах. К тому же дом, при необходимости, легко демонтируется и перевозится в другое место, где его несложно собрать заново. Но необходимо заранее предусматривать такой вариант, так как это может быть неосуществимо при несоответствующем проектировании.
Так как дома, в основном, состоят из древесины, это позволяет создать дома идеальный, оптимальный микроклимат.
